「Revit教程」屋檐怎么创建？

之前我们和大家介绍了建筑建模中有关屋顶的知识，今天来具体说说屋檐的基础知识。

创建屋顶时，指定悬挑值来创建屋檐。完成屋顶的绘制后，可以对齐屋檐并修改其截面和高度。

修改屋檐截面

创建屋顶后，通过指定椽截面来更改屋檐的样式。

• 在绘图区域中选择屋顶。

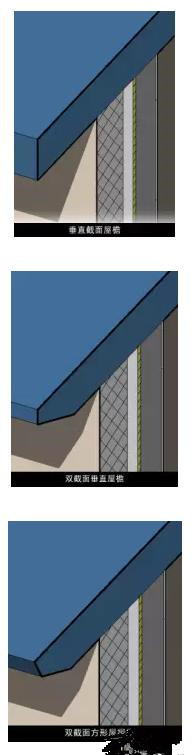

• 在“属性”选项板上，选择“垂直截面”、“垂直双截面”或“正方形双截2面”作为“椽截面”。
• 对于“垂直双截面”或“正方形双截面”，为“封檐带深度”指定一个介于零和屋顶厚度之间的值。

对齐屋檐

使用“对齐屋檐”工具可重新对齐不同屋顶边界线的屋檐高度。

1.在草图模式下，单击“修改 | 屋顶”>“编辑迹线”选项卡 “工具”面板 （对齐屋檐）。

会在靠近屋檐的位置显示尺寸标注来指示屋檐的高度。

2.选择屋顶屋檐线，然后选择用于调整屋檐属性的选项：

• “调整高度”可以改变距屋顶基准的板高度或距屋顶基准值的“偏移”。
• “调整悬挑”可以通过调整“悬挑”值改变屋檐高度。

3.选择处于所需悬挑/高度的屋檐。

4.选择为了与第一个屋檐相匹配而需要调整悬挑/高度的其余屋檐。

当选择其余屋檐时，如果已使用“拾取墙”创建了屋顶线，则可以选择调整高度或调整悬挑。如果这些线是使用绘制工具绘制的，则只有“调整高度”可用。

5.单击√（完成编辑模式）。

完成屋顶之后，可以看到调整悬挑的结果。

更改屋檐高度

在创建屋顶后，可以调整屋檐的高度。

1.在草图模式中选择坡度定义边界线。

2.在“属性”选项板中，指定“与屋顶基准的偏移”或“板对基准的偏移”值。

3.单击（完成编辑模式）。

封檐带

可以为屋顶、檐底板和其他封檐带边缘添加封檐带。也可以向模型线添加封檐带。

可以将檐沟放置在二维视图（如平面或剖面视图）中，也可以放置在三维视图中。

添加封檐带

使用“封檐带”工具将封檐带添加屋顶、檐底板、模型线和其他封檐带的边。

• 单击“建筑”选项卡→“构建”面板→“屋顶”下拉列表（屋顶:封檐带）。
• 高亮显示屋顶、檐底板、其他封檐带或模型线的边缘，然后单击以放置此封檐带。 观察状态栏了解有关有效参照的信息。
• 单击边缘时，Revit 会将其作为一个连续的封檐带。 如果封檐带的线段在角部相遇，它们会相互斜接。
• 单击“修改 | 放置封檐带”选项卡→“放置”面板→（重新放置封檐带）完成当前封檐带，并放置其他封檐带。
• 将光标移到新边缘并单击放置。
• 这个不同的封檐带不会与其他现有的封檐带相互斜接，即便它们在角部相遇。

单击此视图的空白区域，以完成屋顶封檐带的放置。
