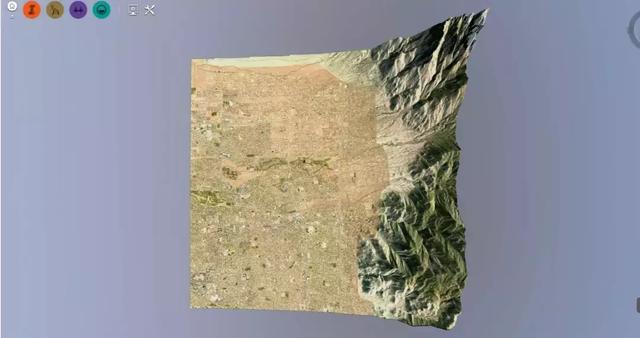

今天我们继续介绍的是将Infraworks的地形模型导入Revit，利用的软件工具为Rhino和Excel，首先还是使用模型生 成器建立地形模型：

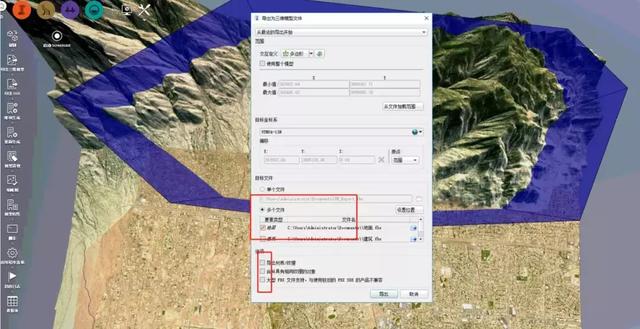

Inforworks的模型以FBX的格式导出，交互定义可以使用多边形

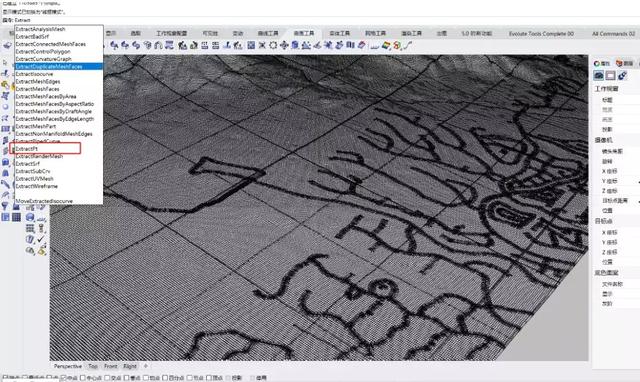

这里的导出我们将材质纹理导出，将导出的模型导入rhino中，在Rhino中选择地形模型之后使用ExtractPt命令如下：

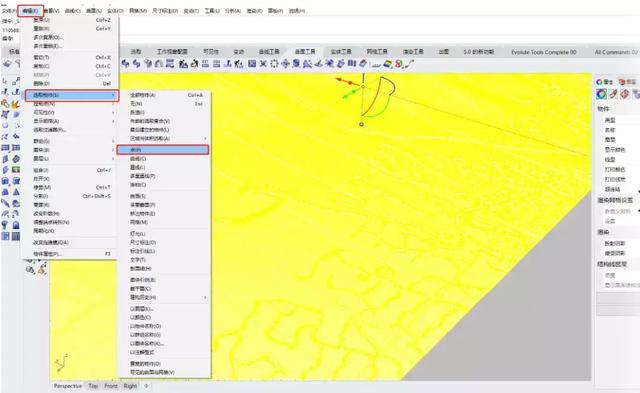

之后我们选择点如下：

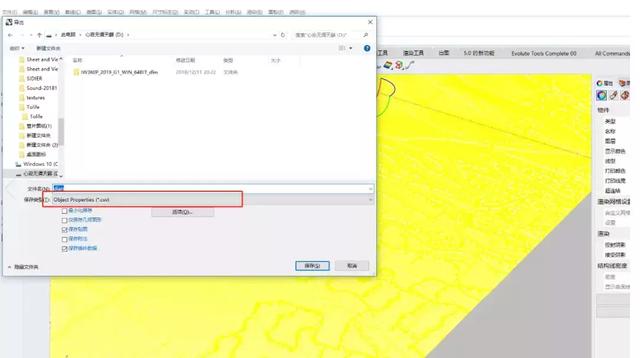

将其导出为CSV文件

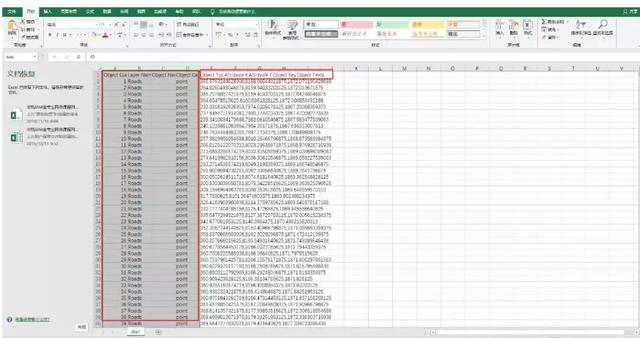

使用Excel打开CSV文件，将无用数据删除如下：

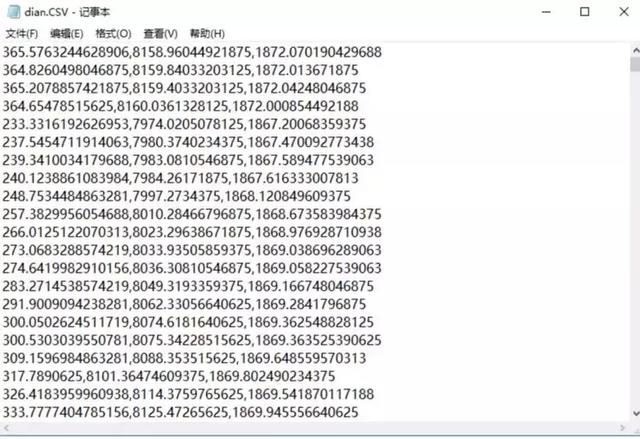

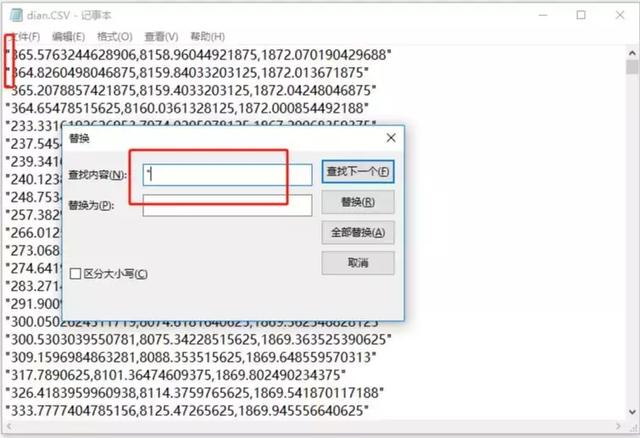

接下来将CSV文件用记事本打开做简单处理，将引号替换掉保存（注意输入法中英文状态）

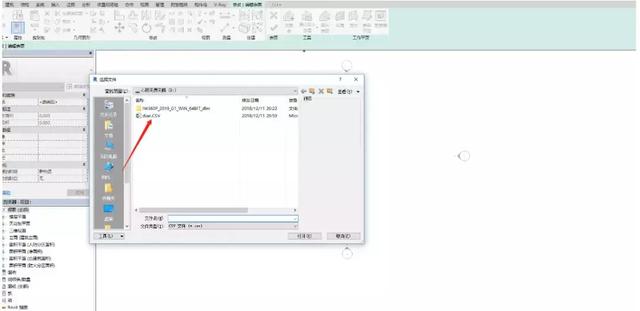

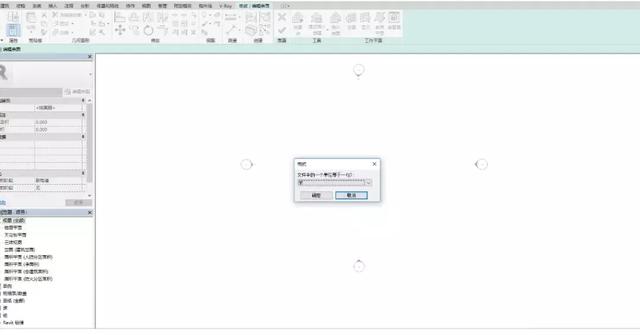

打开revit使用csv文件创建地形

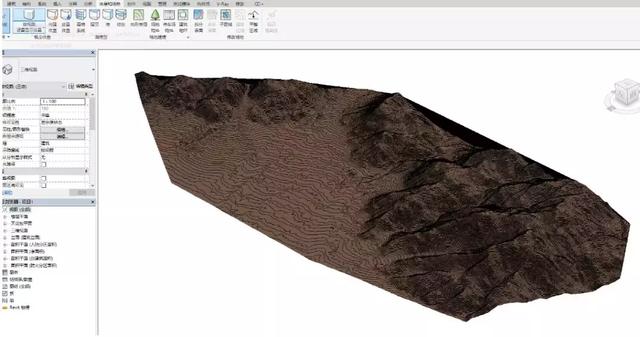

喝杯茶的时间模型终于出来了。
