路桥隧BIM项目怎么进行可视化设计、标准化施工？

路桥隧BIM项目怎么进行可视化设计、标准化施工？路桥隧设计、施工的优劣直接影响着工程质量，其中，隧道是公路、铁路、桥梁等建设的重点和关键工程。

为了提高施工质量，降低施工风险，基于BIM等技术的路桥隧项目，在进行重难点施工工艺和危大风险工程施工前，会先利用仿真模拟技术，对施工方案、施工流程进行数字模拟。

下面，我们一起来看下路桥隧BIM项目怎么进行可视化设计、标准化施工。

路桥隧BIM标准规范

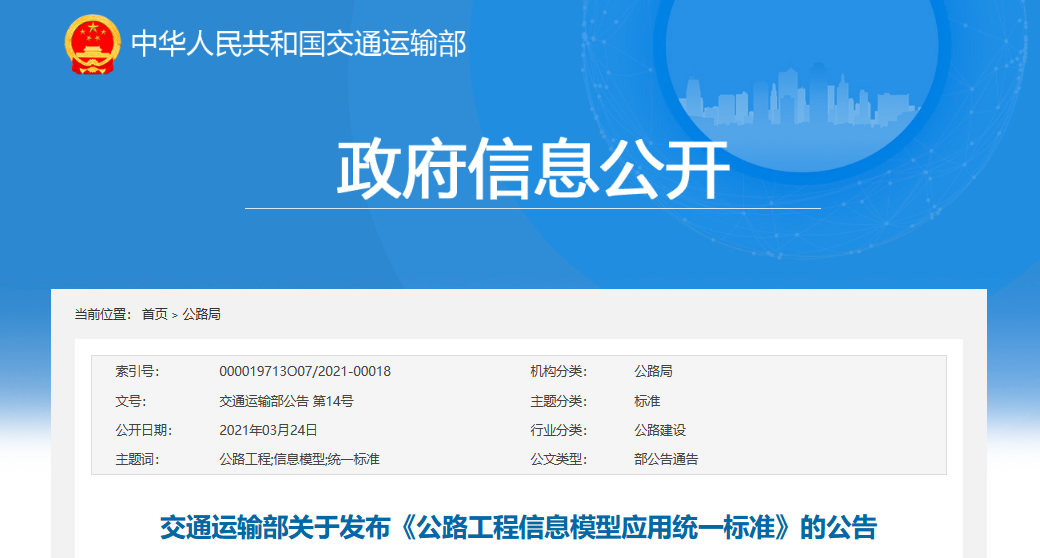

1.2021年3月，交通运输部发布了《公路工程信息模型应用统一标准》的公告。作为公路工程全生命期BIM技术应用的基础标准，该标准旨在规范全生命期公路工程BIM技术应用的基本要求，明确各阶段模型、分类和存储等共性要求，保证公路工程各阶段模型和信息的有效共享、继承和传递。该标准适用于公路工程设计、施工和运维等阶段，涵盖路线、路基路面、桥涵、隧道、交通工程及沿线设施等专业。

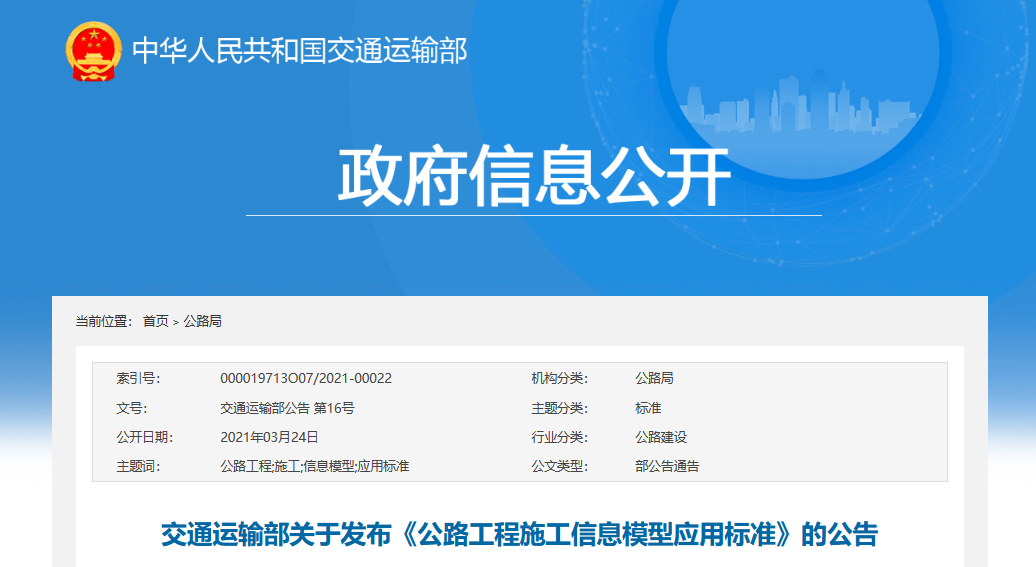

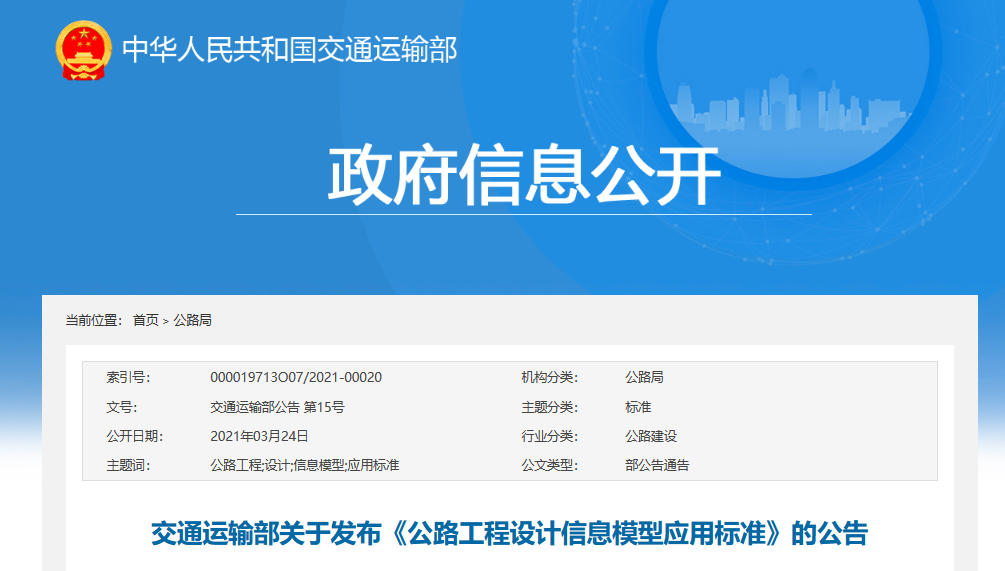

2.同一时间，交通运输部还发布了《公路工程设计信息模型应用标准》和《公路工程施工信息模型应用标准》，旨在规范公路工程设计/施工阶段BIM技术应用的基本要求，明确模型应用和模型交付等技术要求，实现模型和信息的有效共享、继承和传递。

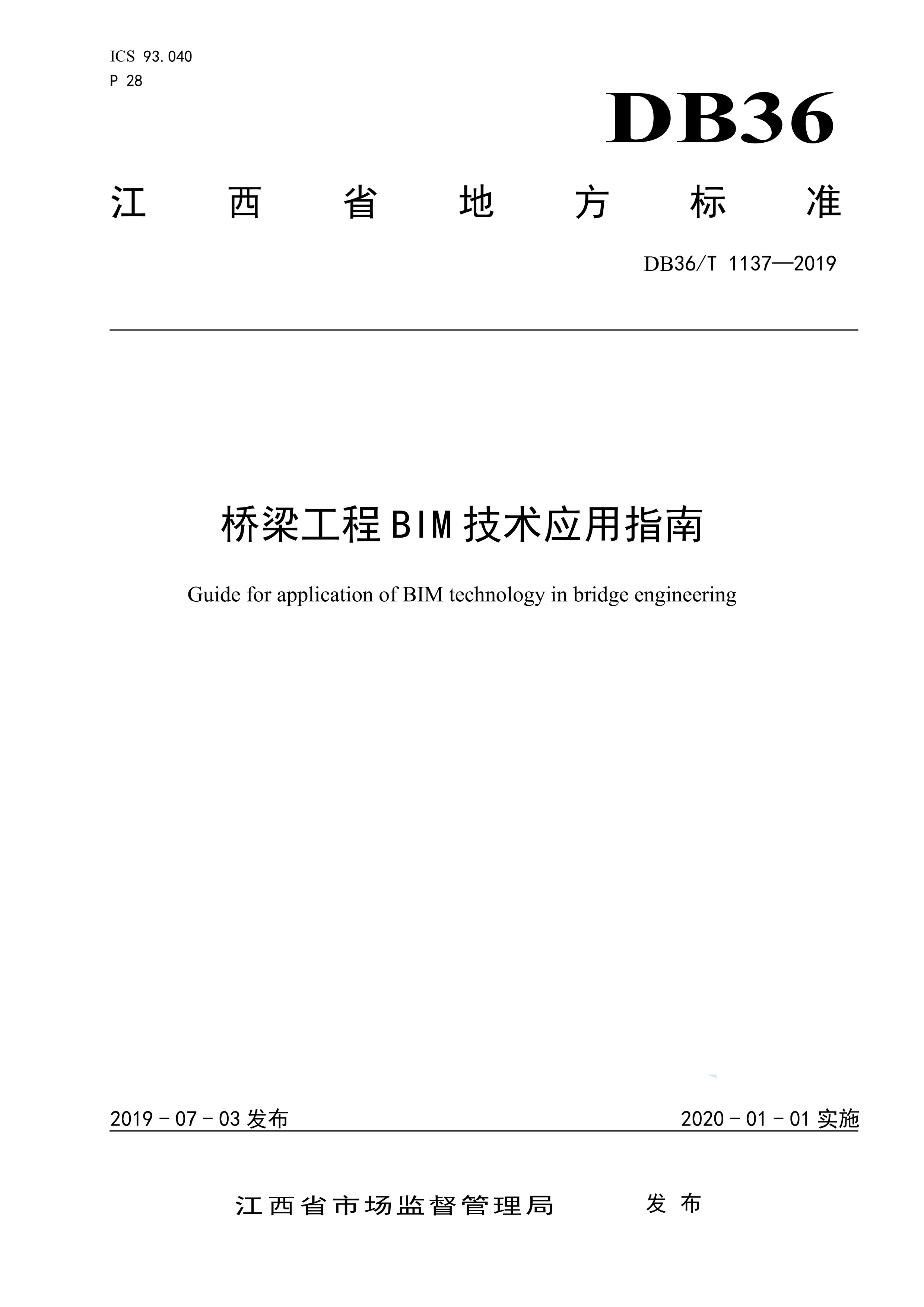

3.2020年1月，江西省运输厅发布《桥梁工程BIM技术应用指南》，规定了桥梁工程BIM应用的术语与定义、桥梁工程信息模型总体要求、桥梁工程信息模型的技术要求、桥梁工程BIM应用的实施路线、BIM应用的目标、BIM模型质量控制、不同阶段的BIM技术应用、BIM技术扩展的内容。该标准适用于新建、改建、扩建和大修的桥梁全生命周期（设计、施工、运营、维护）BIM技术应用，适用于桥梁工程范围是跨河桥梁、跨海桥梁、跨线桥梁、公路立交桥梁、高速公路桥梁、市政桥梁等。

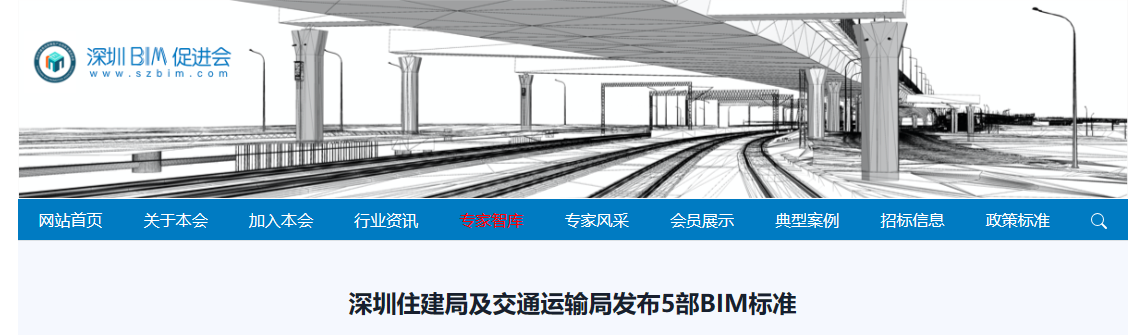

4. 2022年6月，深圳住建局与深圳市交通局联合发布五部BIM在市政工程领域的技术标准，分别为《公交场站工程信息模型设计交付标准 》《市政道路工程信息模型施工应用标准》《市政桥梁工程信息模型施工应用标准》、《市政隧道工程BIM施工应用标准》、《市政道路工程BIM运维应用标准》，为其他省市交通领域BIM技术应用提供范本，促进市政交通BIM市场的健康发展。



公路工程

BIM技术在公路工程中的数字化表达，有利于克服公路工程建设过程中的环境和技术困难，为智慧公路的建设，提供数据化、信息化基础。

OpenRoads Designer 是一款功能完善、全面详细的公路设计软件，能完成高精度的道路设计，进行几何线形、勘测、排水、公共设施、工程量估算、挖填方、场地平整、车道布置等应用，完成从概念到施工的所有工程需求。



OpenRoads Designer 用途广泛，可用于大型项目或小型项目等各种类型的土木工程项目的各个阶段，适用于任何专业程度的用户。它可以轻松处理各种复杂任务，包括立交桥设计、环形交通枢纽设计、土地开发、污水和雨水管网设计，以及生成施工风险报告。



软件详情：OpenRoads Designer 公路设计软件 | 满足全生命周期需求

桥梁工程

桥梁设计是桥梁建设的重要阶段，影响着桥梁的使用寿命。

近年来，随着复杂的大型桥梁建设项目的增加，传统的CAD二维设计，制约着桥梁施工设计的发展。现代三维BIM桥梁设计，能利用强大的可视化建模功能，在较短的时间内高质量的完成大规模的复杂桥梁设计。

BIM技术能对桥梁的几何形态、结构形式、材料类型、荷载分布等进行快速设计，为桥梁工程提供更加准确的设计和施工方案。

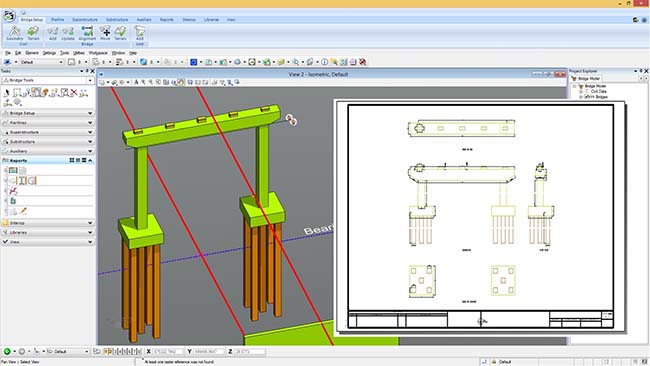

OpenBridge Modeler是针对桥梁模型创建而开发的一款参数化三维设计软件，具有强大的设计建模功能，包括渲染和可视化、碰撞检测、动态视图、出钢筋表和施工模拟等。可以利用强大的参数化截面图模板，自由创建复杂形状的模型。其丰富的常用结构化和非结构化组件库可以帮助设计单位简化日常的桥梁建模工作、实现逼真的可视化效果并提供费用估算明细。



OpenBridge Modeler可用于钢箱梁、斜拉桥、混凝土桥、悬索桥、人行天桥、钢桁梁等三维设计。可根据地形、道路、入口坡道以及相关基础设施来校准设计，通过交通和施工模拟来节省工期，利用碰撞检测功来减少图纸设计变更，让您避免不必要的返工，从而更好地控制成本。

软件详情：OpenBridge Modeler三维桥梁建模软件

隧道工程

隧道的修建在改善公路技术状态、缩短运行距离、提高运输能力、减少事故等方面起到重要的作用。



BIM技术在隧道工程中的应用，不仅有利于设计方案的比选，还能对重大风险源等施工难点，进行可视化分析，提前预知风险点，主要应用如下：

1.地形与地质信息化：基于原始的地形、地质数据进行提取，经过分析形成有利于隧道工程规划的信息。

2.洞口选址及线路规划：在地形、地质信息化的基础上，形成隧道洞口选址以及线路规划方案。

3.主体结构设计优化：建立地形、地质、土建、结构、机电、轨道等各专业三维设计模型，检查各专业内模型及专业间模型的碰撞冲突，若出现问题及时进行二次优化。

4.施工进度及工艺模拟：基于三维设计模型进行施工进度以及关键施工工艺的模拟，通过虚拟建造的手段进行施工方案的优化，在确保施工安全、质量以及环保的前提下最大限度地降低施工成本，减少施工工期，实现精细化高效施工。

5.监控量测动态信息反馈：进行原始监控量测数据的信息化，并通过实时的信息反馈指导实际施工，若出现变形过大、应力激增等情况及时进行施工方案的调整及变更。



在设计和施工阶段，隧道工程BIM应用，同样可以采用采用公路设计BIM软件OpenRoads Designer，OpenRoads Designer提供以施工驱动的工程设计，具有自动出图、创建纵断面图和横断面图、对地形进行建模和分析、土石方建模等功能，有助加快路网项目交付，统一从概念到竣工的设计和施工过程，适用于勘测、排水、地下设施和公路设计。



软件详情：OpenRoads Designer 公路设计软件 | 满足全生命周期需求

如果您有路桥隧BIM项目需求，或对公路设计BIM软件OpenRoads Designer/三维桥梁设计软件OpenBridge Modeler感兴趣，有采购需求，欢迎联系我们：18122393143。
