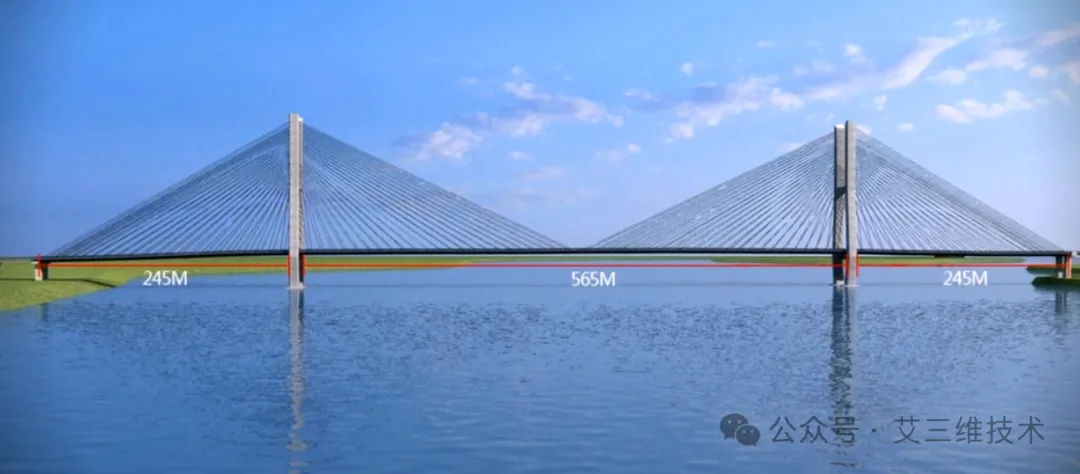

在陕西韩城与山西河津交界的黄河峡谷出口，国道108线禹门口黄河公路大桥作为黄河流域已建成跨径最大、西北地区同类型中技术含量最高且结构最复杂的斜拉桥，其庞大体量背后，在建设之前便已通过一段16分37秒的设计汇报动画将整个施工过程完整"预演"。

来看看这座桥是怎么建起来的

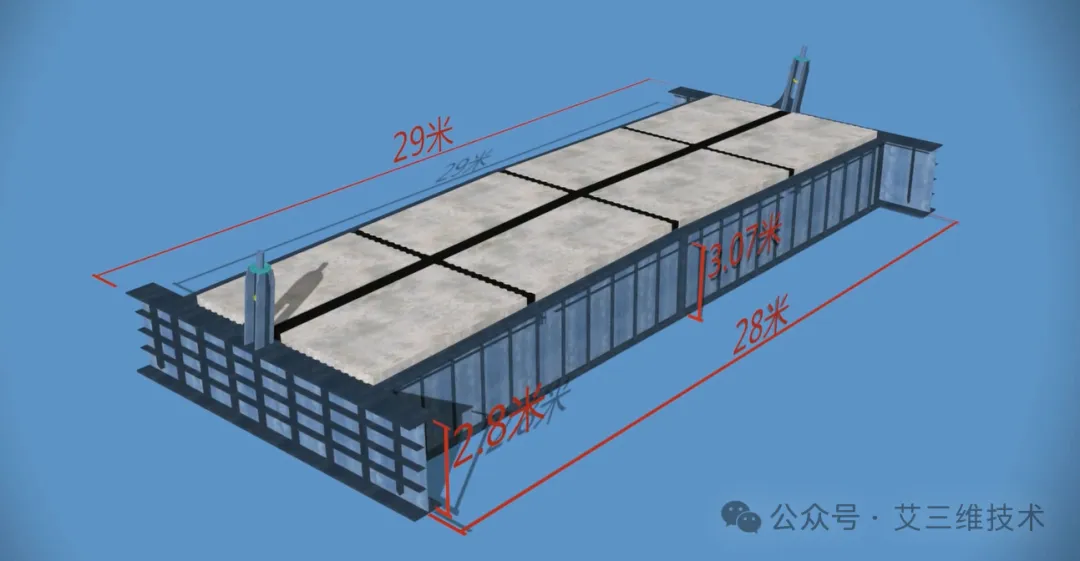

主桥钢梁安装是整个施工的核心环节。工字钢主梁中心宽度28米，梁高2.8米，钢梁两端为工字形钢主梁，中间由间距4米的钢横梁连接。整个安装过程配备了两台7052A塔式起重机、四台全回转桥面吊机、四台运梁平板车等大型设备。

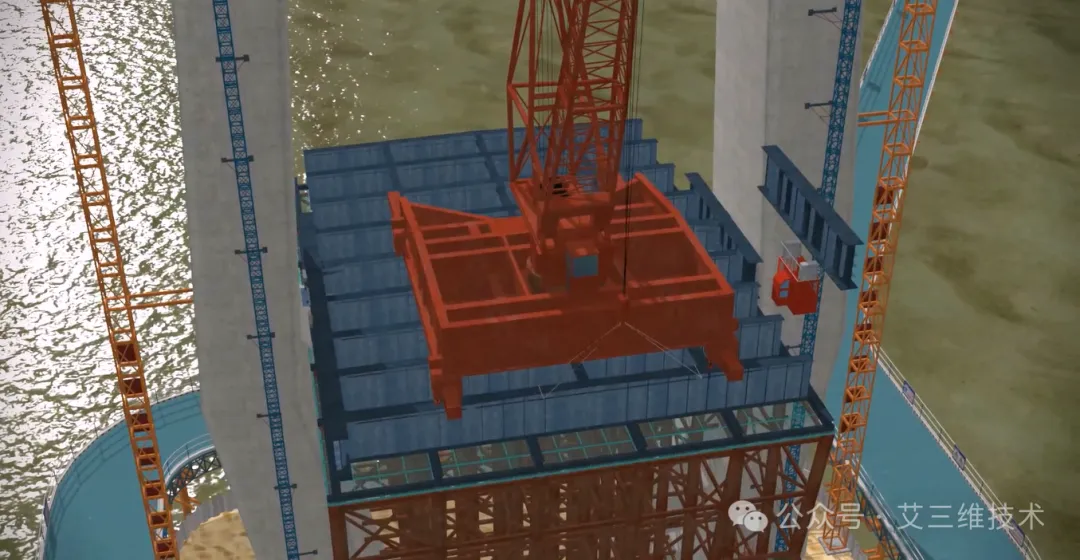

施工从塔区段钢梁支架搭设开始，利用塔吊将支座安装到位。随后横梁依次吊装，用小纵梁栓接成整体，再通过滑移轨道精确就位。第一台桥面吊机组装完成后，便开始吊装主梁。主梁与主梁、主梁与横梁之间全部采用高强度螺栓连接。

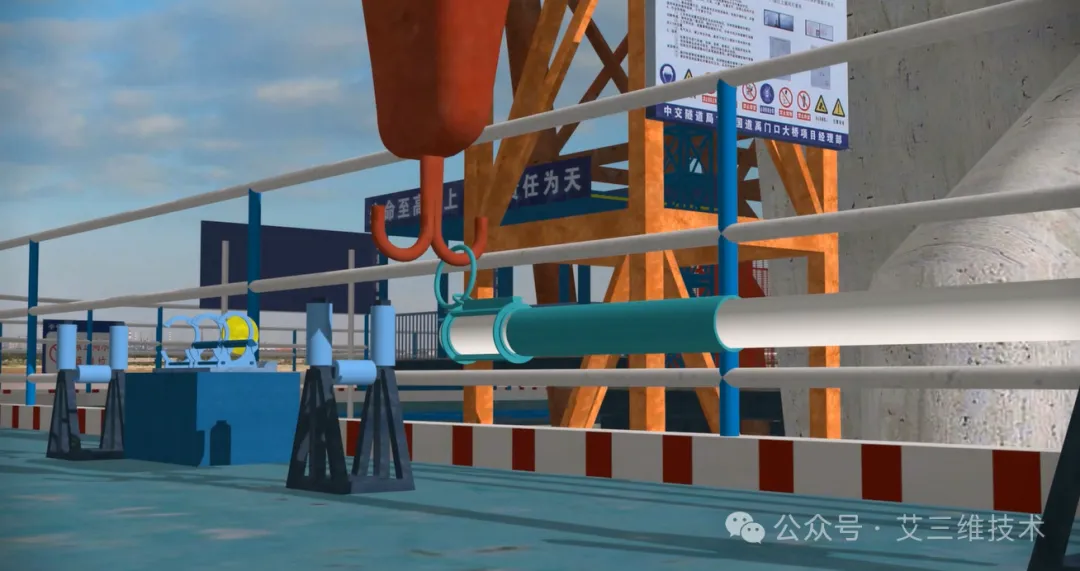

斜拉索的安装更是精细活儿。钢绞线要一根一根穿入、一根一根张拉，先单根张拉至设计力值，等湿接缝混凝土强度达标后，再进行第二次整体张拉。就这样循环往复，一步一步将各段钢梁精准安装到位，最终完成全桥合拢。

为什么要做施工工艺模拟动画？

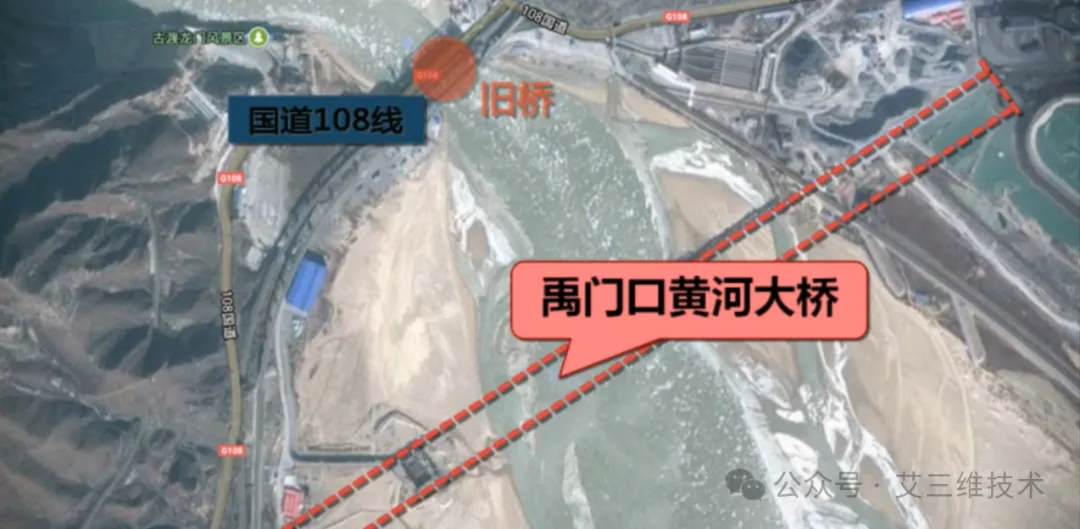

这座大桥地处晋陕峡谷出口，施工环境复杂，且需跨越既有铁路线，大跨径施工安全风险极高。面对如此复杂的施工条件，施工工艺模拟动画便成为项目的"预演沙盘"，通过三维动画在开工前将主塔浇筑、钢梁拼装、斜拉索挂设等关键工序逐一推演，让潜在问题提前暴露、提前解决。
在禹门口黄河大桥项目中，动画贯穿了设计汇报、施工交底、方案论证、安全培训等全过程，让复杂的施工工艺变得一目了然，每一位施工人员都能清楚知道自己要做什么、怎么做。大桥的建成，改善了108国道区域交通瓶颈现状，加强了陕西、山西两省文化交流和旅游事业发展，对推动河津市和韩城市发展具有重要意义。

这段完整记录了大桥从无到有的动画，正是出自于我司拥有十多年经验的动画团队之手，我们长期致力于项目动画制作，涵盖报奖动画、投标动画、施工进度模拟动画、设计汇报视频、企业宣传片等全品类，这段动画也成了这个项目最珍贵的数字档案。

〈〉
