建筑信息模型怎么分类？如何快速编码？
2022/09/22
建筑信息模型分类和编码规范化，有助于建设项目全过程进行科学有效的管理。在工程项目的设计初始阶段，对所有的模型构件进行分类和编码，并将信息传递到项目的下一阶段中，有利于项目全过程信息的应用和查找。
建筑信息模型分类和编码为建设、设计和施工单位之间信息沟通提供一种共同语言，在有效传达信息的同时，为工程项目数据收集和整理提供了标准化手段，为项目使用准确的，有价值的信息提供了保证。
下面，我们一起来看下《建筑信息模型分类和编码》GB/T51269-2017对建筑信息模型分类和编码做出的规定。
3.基本规定
3.1分类对象和分类方法

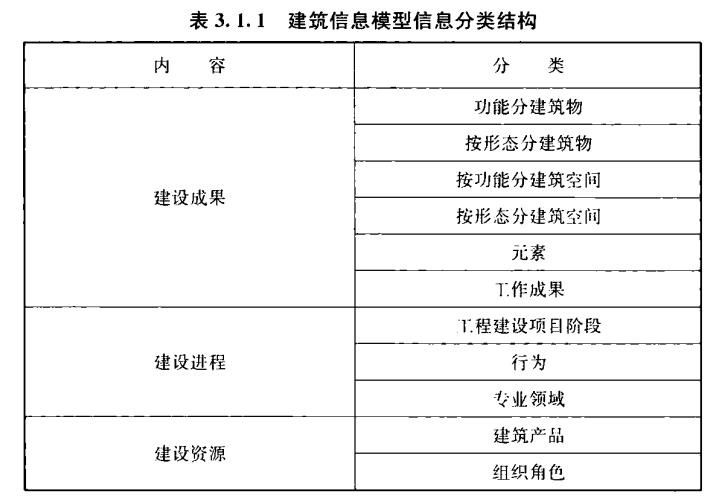

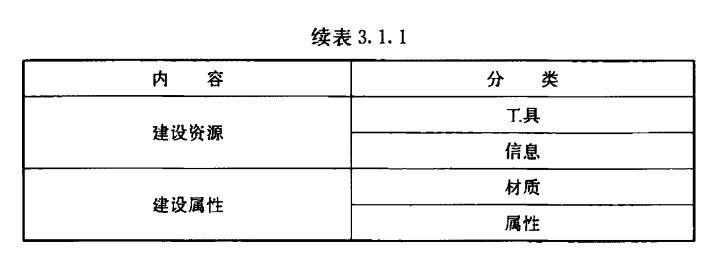

3.1.1建筑信息模型中信息的分类结构应符合表3.1.1的规定、并应包括下列内容：
1）建设成果包括按功能分建筑物、按形态分建筑物、按功能分建筑空间、按形态分建筑空间、元素、工作成果六个分类表；
2）建设进程包括工程建设项目阶段、行为、专业领域三个分类表；
3）建设资源包括建筑产品、组织角色、工具、信息四个分类表；
4）建设属性包括材质、属性两个分类表。

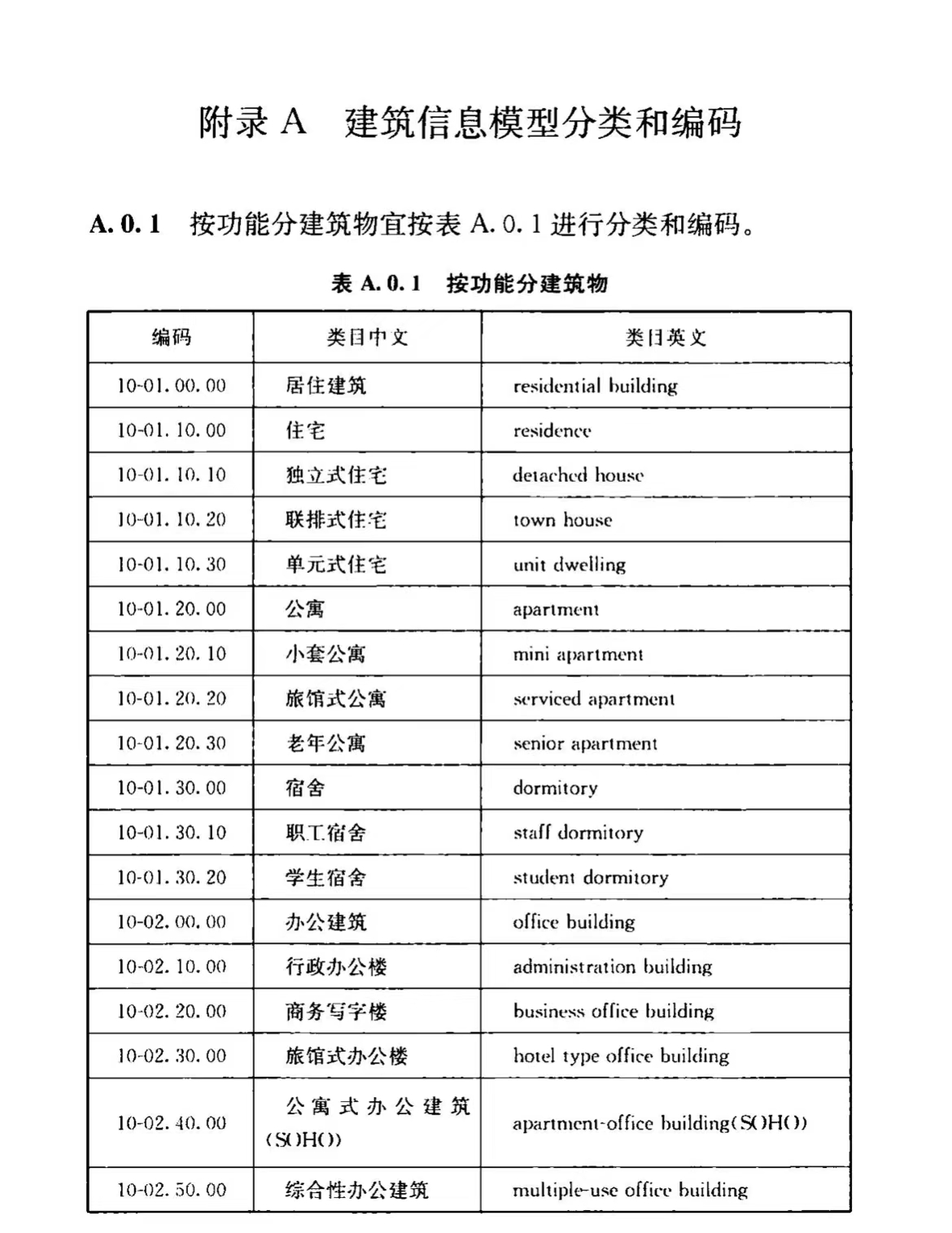

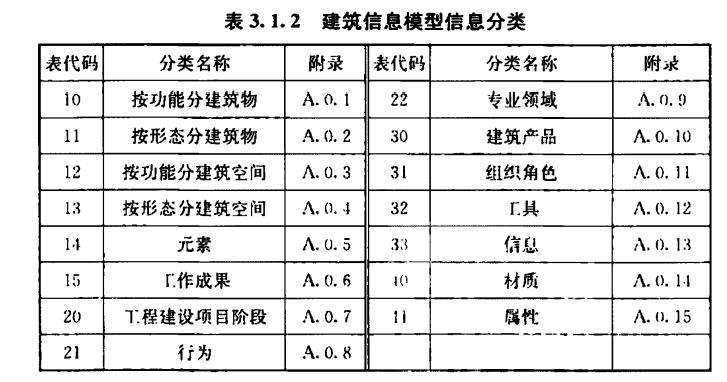

3.1.2建筑信息模型中信息的分类应符合下表的规定，分类表的进一步细分应符合本标准附录A的规定。
3.1.3单个分类表内的分类对象宜按层级依次分为一级类目“大类”、二级类目“中类”、级类目“小类”、四级类目“细类”。
3.2编码及扩展规定

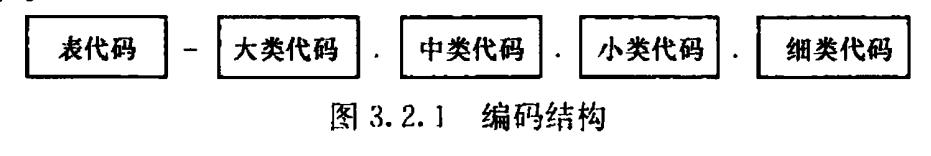

3.2.1编码结构（图3.2.1）应包括表代码、大类代码、中类代码、小类代码和细类代码，各级代码应采用2位阿拉伯数字表示。
3.2.2编码结构和编码方法应符合下列规定：
1）建筑信息模型中信息的分类编码应由表代码与分类对象编码组成，两者之间用“-”连接；
2）分类对象编码应由大类代码、中类代码、小类代码和细类代码组成，相邻层级代码之间用英文字符“.”隔开；
3）表代码和分类对象各层级代码应采用两位数字表示；
4）大类编码应采用6位数字表示，前2位为大类代码，其余4位用“0”补齐；
5）中类编码应采用6位数字表示．前2位为大类代码，加中类代码，后2位用“0”补齐；
6）小类编码应采用6位数字表示，前4位为上位类代码，加小类代码；
7）细类编码应采用8位数字表示，在小类编码后增加两位细类代码。
3.2.3分类和编码的扩展应符合下列规定：
1）建筑信息模型中信息的分类和编码方法应符合现行国家标准《信息分类和编码的基本原则和方法》GB/T 7027的规定。
2）建筑信息模型中信息的分类应符合可扩延性、兼容性和综合实用性原则。
3）扩展分类和编码时，标准中已规定的类目和编码应保持不变。
4）扩展各层级类目代码时，应按照本标准第3.1节规定执行。
5）表内扩展的最高层级代码应在90～99之间取值进行编码。
4.应用方法
4.1编码逻辑运算符号
4.1.1在描述复杂对象时，应采用逻辑运算符号联合多个编码一起使用。
4.1.2编码逻辑运算符号宜采用“＋”、“/”、“<”、“>”符号表示，并应符合下列规定：
1）“＋”用于将同一表格或不同表格中的编码联合在一起，以表示两个或两个以上编码含义的集合。
2）“/”用于将单个表格中的编码联合在一起、定义一个表内的连续编码段落，以表示适合对象的分类区间。
3）“<”、“>”用于将同一表格或不同表格中的编码联合在一起，以表示两个或两个以上编码对象的从属或主次关系，开口背对是开口正对编码所表示对象的一部分。
4.2编码的应用
4.2.1建筑信息模型中信息分类和编码的应用应符合建筑信息模型交付、存储标准的规定。
4.2.2建筑信息模型中信息的分类和编码及逻辑运算符号的运用宜依赖于信息技术。
4.2.3建筑工程信息的归档顺序应符合下列规定：
1）无逻辑运算符号的单个编码应按照表、大类、中类、小类、细类的层级，依次对各级代码按照从小到大的顺序归档。
2）由同一类逻辑运算符号联合的组合编码集合，应按从左到右、从小到大的顺序逐级进行归档。
3）由单个编码和组合编码构成的编码集合，应先对由“/”联合的组合编码进行归档，再对单个编码进行归档，之后对由“＋”联合的组合编码进行归档，最后对由“<”、“>”联合的组合编码进行归档。
分类和编码详情，请前往住建厅官方网站下载查看
本标准直接参考美国的OmniClass，并针对国情作了一些本土化调整，它在数据结构和分类方法上与OmniClass基本一致，但具体分类编码编号有所不同。
值得注意的是，这个标准是对建筑全生命周期进行编码，不止是模型和信息有编码，项目中涉及到的人、和他们做的事，这些也都有对应的编码。
快速编码方式
在大型工程项目中，面对上万甚至上百万的构件时，为了快递进行模型编码和分类，我们需要借助艾三维编码插件，进行构件快速编码。
艾三维编码插件是我司基于MicroStation平台研发的BIM模型编码插件，BIM模型编码插件不仅能快速添加身份信息、定位信息、构造尺寸和设计信息等编码属性，还能检查构件是否编码或重复编码，适用于各类项目。
插件详情请点击：艾三维编码插件
