内梅切克

内梅切克集团是全球领先的AEC（建筑、工程、施工）市场以及多媒体行业开放式BIM以及5D软件供应商。在全球四十个国家的60多个驻地经营着14个品牌，服务遍布142个国家的约230万用户。公司于1963年由Georg Nemetschek教授创立，总部位于德国慕尼黑。于1999年在德意志交易所TecDAX上市，目前市值已超过二十亿欧元。

2005年，内梅切克集团战略级子公司内梅切克软件工程有限公司正式成立，总部位于奥地利萨尔茨堡。作为全球领先的装配式建筑行业软件供应商，公司核心任务是为预制混凝土行业开发和销售软件，为预制件工厂和设计院提供全方位的软件技术支持，服务范围从初始成本估算直至生产、运输、安装。在预制件自动化流水设备占绝对主导地位的欧洲市场，我们的业绩稳居第一。

内梅切克软件工程有限公司旗下两款核心产品PLANBAR和TIM，作为两款高性能的软件解决方案，共同携手提供基于模型的预制构件设计，实现整个过程的3D可视化。目前，市面上存在各种不同的接口和文件格式，我们通过与其他建模工具的开放数据交换，来共同推进开放式 BIM的概念。通过三十多年专注于预制构件设计工作所累积的经验，我们的软件解决方案实现了无与伦比的规划深度。

2、Planbar发展历程

★1997年，内梅切克集团收购了Aniedter Industrie Automation (AIA)，开始了基于ALLPLAN的预制构件模块的开发，主要针对叠合楼板、实心楼板、双层墙板、实心墙板；

★2000年，软件实现从3D模型到2D出图的重大突破；

★2004年，“模板”模块与“结构件”模块，即现在的“异形件”模块面市；

★2009年，“iWALL – 智能多层墙板”模块面市；

★2015年，ALLPLAN PRECAST正式更名为“PLANBAR”；同年，“BIM Booster”与“MEP Assistant”模块面市；

★2017年，研发专门针对预制构件模型信息交换的IFC数据格式。

3、Planbar主要版本

PLANBAR系列软件主要经过2008，2010，2012，2015，2016以及2017版本。

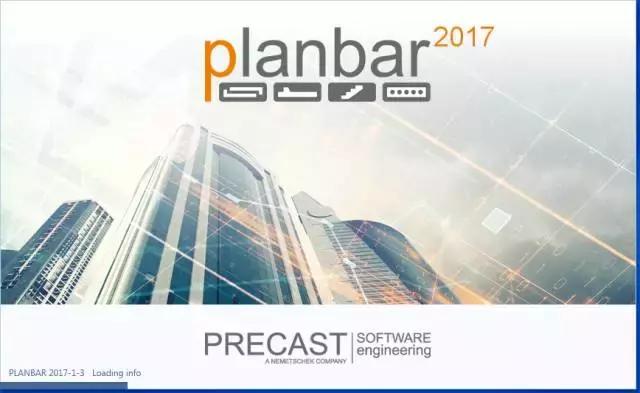

目前最新版本为2017-1-4。

4、Planbar主要应用领域

PLANBAR是预制混凝土构件设计行业高品质的综合解决方案，可实现预制构件的自动拆分和深化，应用范围涵盖简单标准化到复杂专业化的预制件设计。它快速、高效、零失误。

5、PLANBAR主要功能

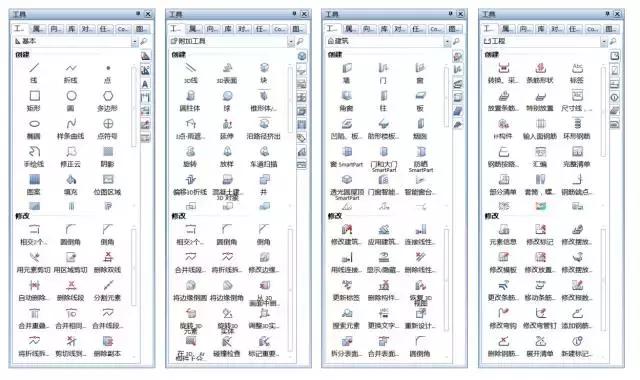

1、支持2D/3D同平台工作

在PLANBAR中同时含有2D和3D相关模块。用户可以在PLANBAR一款软件中，实现2D信息和3D模型的创建和修改，达到以前传统方式下几个软件一起才能完成的工作。它将三维与二维充分结合，真正实现了BIM的工作方式。

2、支持一体化设计

PLANBAR中包含了建筑、工程、预制等模块，能够实现预制构件全流程、一体化的设计。

3、支持城市基础设施设计

PLANBAR中特有的隧道、桥梁、道路等模块，可以支持用户进行城市基础设施的设计。

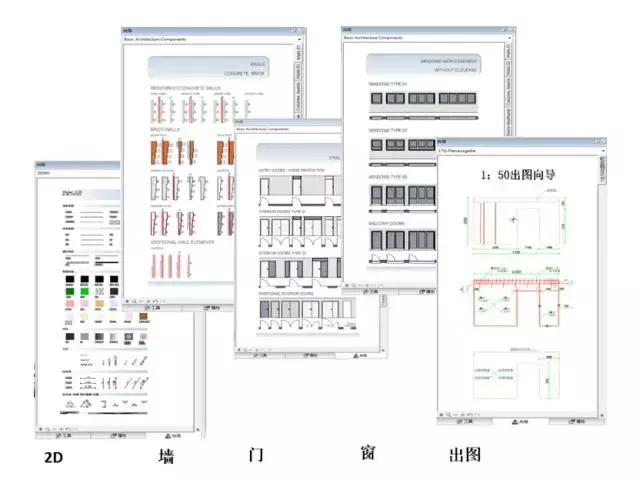

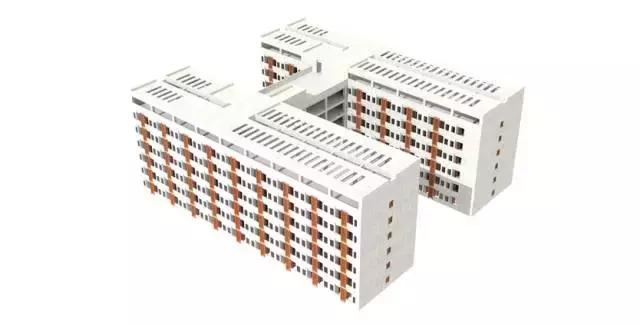

4、创建建筑模型

通过PLANBAR“向导”功能，用户可以高效且高质量地创建建筑模型。

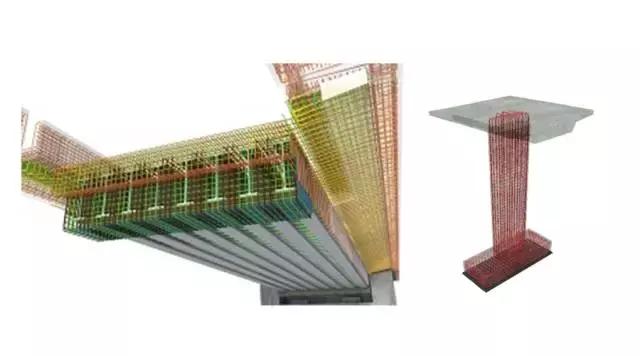

5、布置3D钢筋

PLANBAR可实现高效的3D钢筋布置工作。

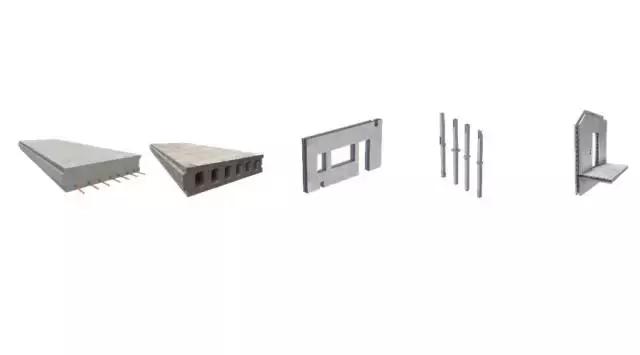

6、预制件深化设计

在PLANBAR中，用户可以完成专业的混凝土预制构件深化工作。

7、模型渲染与模型动画

PLANBAR中集成了内梅切克集团旗下另一子公司Maxon Computer开发的著名产品CINEMA 4D。作为一款整合了模型渲染与动画的高级3D绘图软件，CINEMA 4D一直以高速图形计算速度闻名，它的渲染器在不影响速度的前提下，使图像品质有了很大的提高。PLANBAR正是运用了CINEMA 4D的这一优越性能，达到了出色的模型渲染与动画效果。

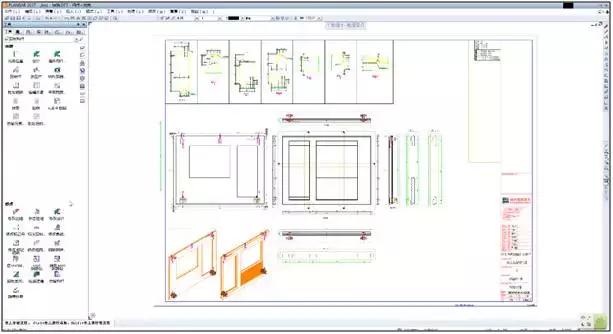

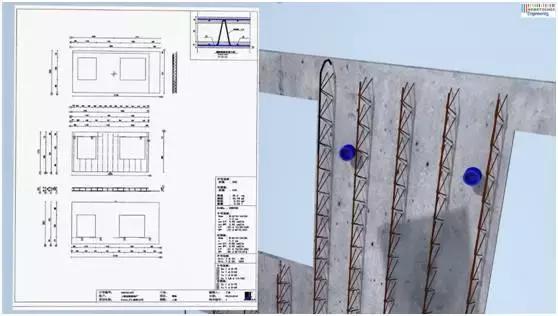

8、一键出深化图纸

PLANBAR内置出图布局库，用户可以根据需要自定义图纸的布局排列。依据构件几何和钢筋的3D模型，一键点击即可自动生成2D图纸。图纸上不仅自动提供了预埋件、钢筋的签和尺寸标注线，还提供了该预制构件的所有物料信息。

9、图纸与模型实时联动

任何时候，用户在图纸中修改了构件、预埋件、钢筋的数量、位置、形状等相关信息， PLANBAR都会在后台自动编辑模型，实现模型的实时更新。反之，亦然。图纸与模型的实时联动，让两者在任意时刻保持一致，保证了设计图纸的质量，提高了用户的工作效率。

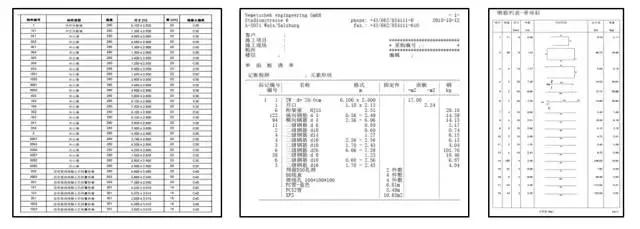

10、快速创建物料清单

PLANBAR的列表发生器、报告、图例三项功能，只需一键点击，就能够分别以不同的格式为用户快速创建所需的物料清单，如：构件清单、单个构件物料清单、工厂钢筋加工下料单，等等。对于物料清单的导出格式，用户可以在模板的基础上进行自定义设置。

11、为自动化生产设备提供可靠的生产数据

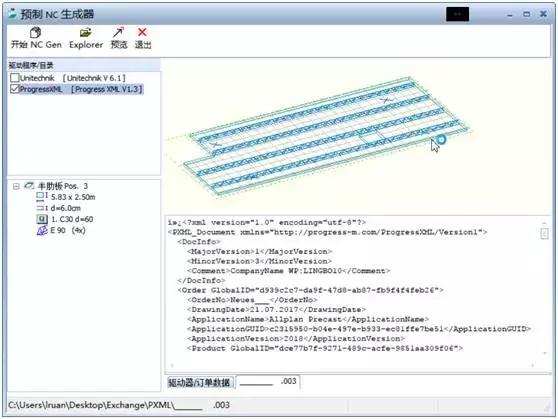

目前PLANBAR所提供的生产数据，可以与全球范围内绝大多数自动化流水线进行无缝对接。例如：将生产数据以Unitechnik和PXML等格式导出后传递到中控系统，实现工厂流水线的高效运转。

12、为钢筋加工设备提供所需的生产数据

PLANBAR可以为钢筋加工设备提供需要的生产数据，包括钢筋弯折机需要的BVBS数据；钢筋网片焊接机需要的MSA数据（MSA数据甚至支持弯折的钢筋网片的加工生产）。

13、碰撞检查

PLANBAR中通过对钢筋和钢筋，钢筋和预埋件之间的碰撞检查，用户可以快速发现设计中存在的不合理问题并及时解决，将错误降到最低，最大限度地避免了预制构件返工的风险。

14、提供ERP系统需要的数据

PLANBAR中的模型信息能够以XML数据格式导出，通过对XML数据解析，ERP系统就能够轻松的提取混凝土、钢筋、预埋件的物料信息，如：物料名称、编码、数量、单位等等。



     格构钢筋E 90

     E 90

     kg

     36.1088

     0

15、提供5D管理平台需要的数据

PLANBAR可以提供相关数据，从而实现项目的5D管理。

6、PLANBAR主要性能

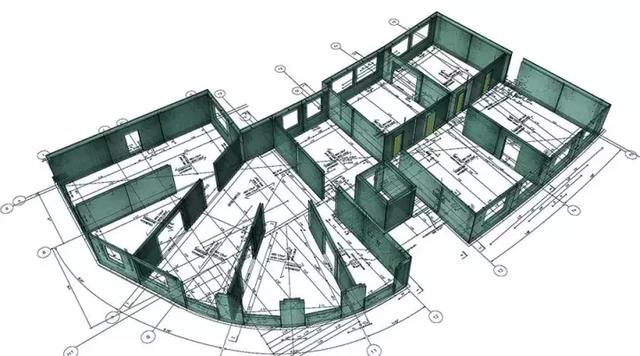

1、2D/3D的独特结合

PLANBAR保留了传统2D工作方式，在绘制2D平面视图的同时，高效地实现了3D建模工作。之后在3D模型的基础上进一步创建符合用户要求的2D图纸，从而实现了真正意义上的BIM工作流程。

2、处理大项目数据和图纸

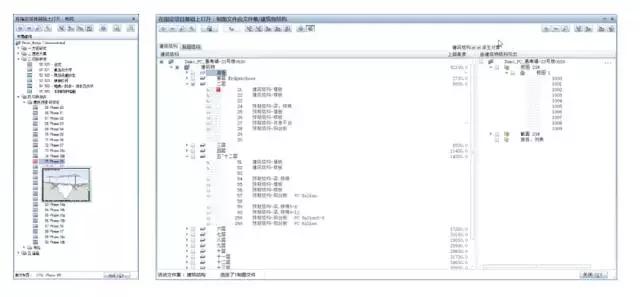

在PLANBAR中提供了9999个制图文件供用户建模、画图，9999张平面布局图供用户出图，可以满足用户进行大项目数据和图纸的处理。同时，用户还可以自定义项目的树形结构，方便用户进行高效的项目组织与管理工作

3、轻量化模型

PLANBAR通过对模型进行轻量化处理，能够做到为用户显示更多的模型，并且保证了模型在展示过程中的流畅性。

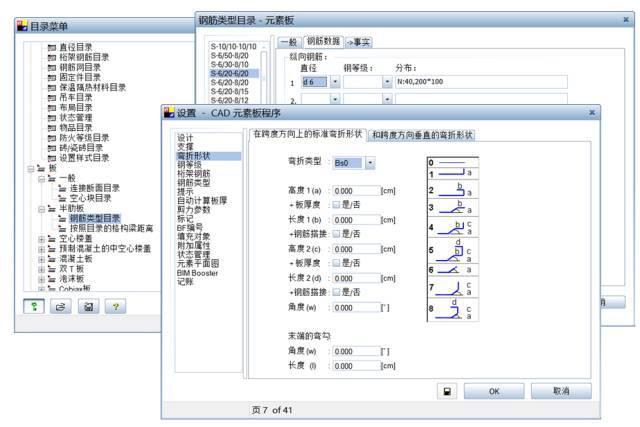

4、高效创建钢筋模型

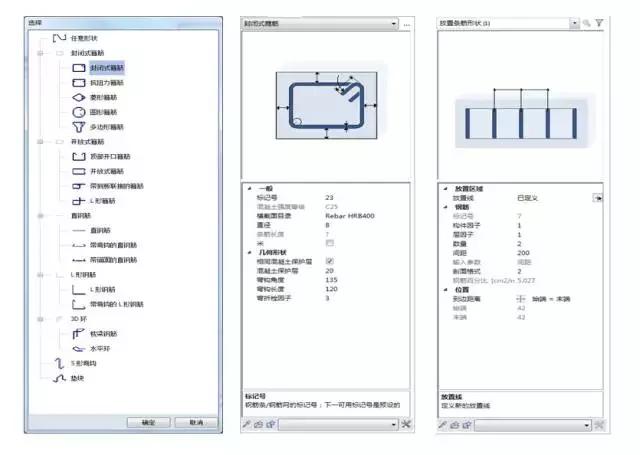

PLANBAR提供了丰富的钢筋形状库供用户自由调用。用户还可通过自定义参数，实现任意钢筋形状的创建。此外，PLANBAR中提供的多样化布筋方法，可高效布置各类复杂构件，提高了工作效率。

5、工业化规划

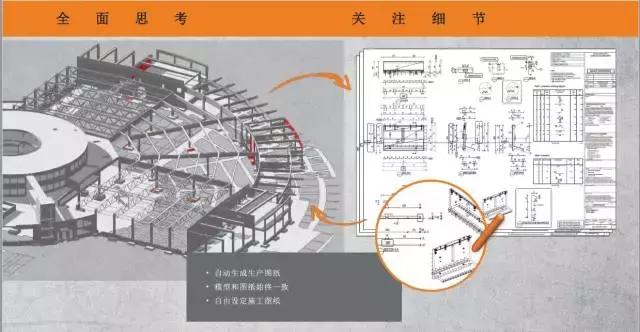

PLANBAR中针对楼板、墙板等预制构件的设计模块，基本满足了目前装配式建筑行业所需要的一切相关技术参数，真正体现了PLANBAR软件所倡导的考虑全面，关注细节这一中心理念。

6、提供多种协同工作方式

PLANBAR可实现多种协同工作方式。如：多个用户可同时在一个项目上进行编辑修改，并实时更新项目的最新状态；用户也可以分别从中央文件中下载项目到本地电脑，完成相应编辑修改后再将更新后的版本回传到中央文件。

7、PLANBAR信息共享能力

PLANBAR支持40种以上的数据交换形式，故而随时可以快速并简单的将数据信息以用户需要的任意格式导出，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

用户不仅可将传统的2D设计结果导入到PLANBAR中，还可将IFC或Microstation等3D设计结果导入，随后在导入的基础上进一步深化设计（拆分、预埋件、钢筋布置），生成可供工厂生产的模型，并输出符合设计院和构件厂要求的图纸、料表清单等信息。并且，PLANBAR还能为工厂相关生产设备提供有用数据，如：流水线的生产数据、钢筋线的BVBS数据，以及钢筋焊接设备的MSA数据等，乃至现代化智能工厂ERP系统所需要的ADS-XML数据。最后，PLANBAR还能为后端5D管理平台提供所需要的数据。
