聚焦狮子洋通道主桥设计：复合式锚碇与BIM参数化建模实践

2026/09/30

一、锚碇先行：设计先把“力”算明白

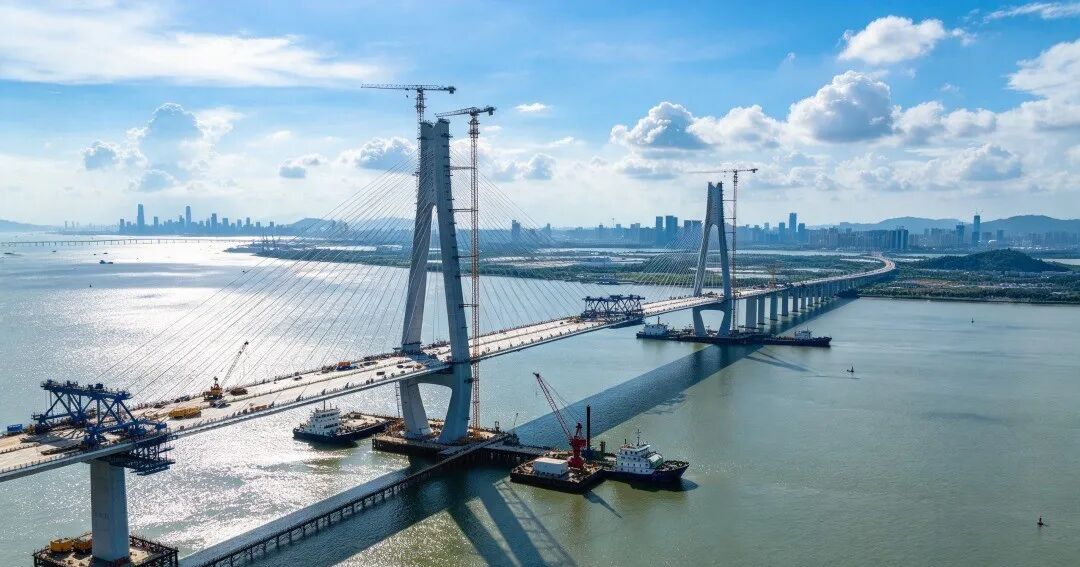

艾三维-2180米“一跨过江”背后，狮子洋大桥锚碇完工，设计建模难在哪？1

2026年8月，狮子洋大桥东、西锚碇主体施工完成，目前正进行猫道架设，预计年底前完成。主跨2180米、双层悬索桥，多项世界级指标让这座跨江通道备受关注。对设计和建模团队来说，锚碇是第一道硬题。单个锚碇基础直径约130米，最大深度36米，混凝土浇筑量55万立方米，总重约140万吨。珠江口深厚软土地层，意味着承载力与基坑变形控制都要留足余量。设计团队提出由圆形嵌岩地连墙、内衬、顶底板刚性连接构成的复合式锚碇基础，并研发深层岩基承载力原位测试系统。翻译成设计语言，这是一次从地质模型到力学模型、再到结构模型的连续推演。参数取不准，后面的配筋、算量、施工模拟都会偏。

二、主塔钢壳：参数化建模决定制造精度

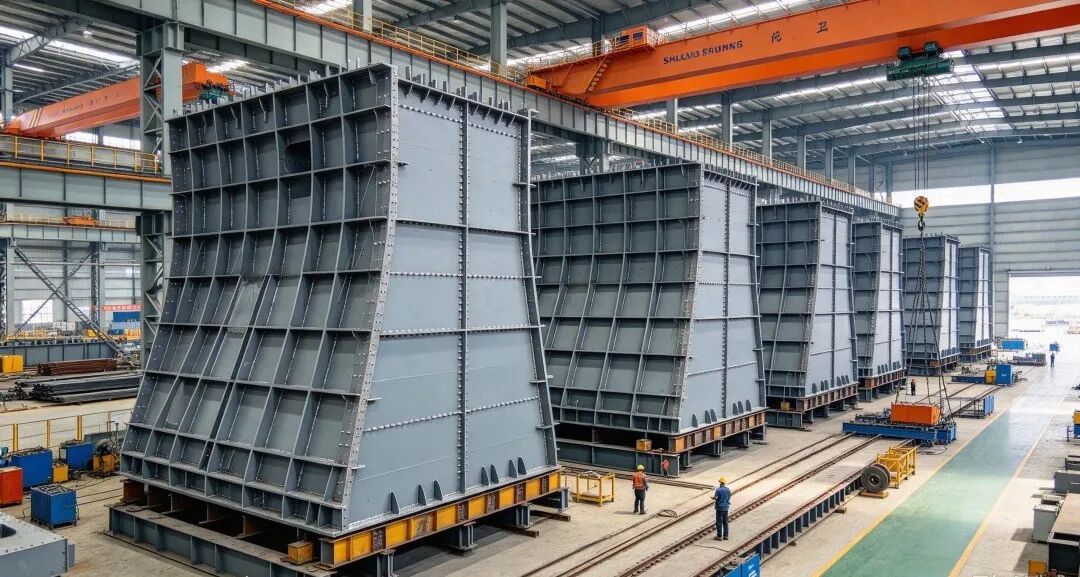

艾三维-2180米“一跨过江”背后，狮子洋大桥锚碇完工，设计建模难在哪？2

主塔高342米，单幅塔肢由62个巨型钢壳节段拼装。双层16车道意味着单侧桥塔要承受超过20万吨竖向压力。设计采用“钢壳—混凝土”组合索塔，在内外钢板之间灌注C80高性能混凝土，既降低自重，又提升整体稳定。对建模团队而言，每个钢壳节段的几何尺寸、焊缝位置、剪力钉排布，都要在三维环境中参数化定义，并与制造端数据贯通。设计交付的不再只是图纸，而是可制造、可复核的数字模型。

三、猫道与引桥：三维模拟把误差压到毫米级

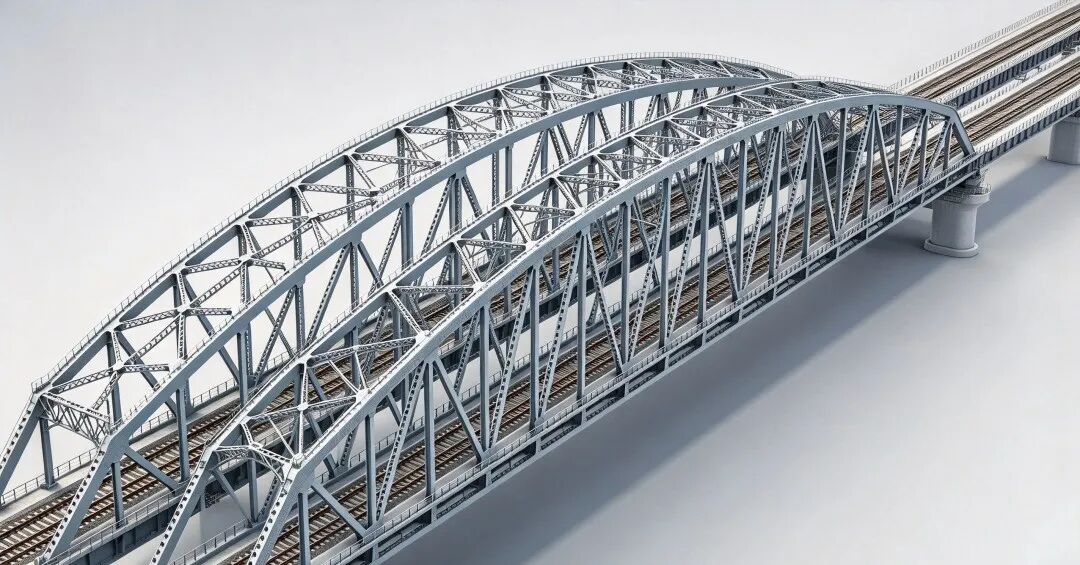

艾三维-2180米“一跨过江”背后，狮子洋大桥锚碇完工，设计建模难在哪？3

猫道架设是主缆架设前的关键一步，也是高空作业风险最集中的环节。陆域引桥首座双层曲线钢桁梁主线桥，采用“BIM三维建模+双重纠偏+智能监测”体系，提前复刻双层曲面空间形态，模拟优化临时支墩和顶推参数，将轴线误差控制在毫米级。曲线钢桁梁的空间碰撞与线形控制，若不在设计阶段用三维模型解决，施工阶段就要用成本和工期买单。

四、设计院的下一站：从画图到数字资产

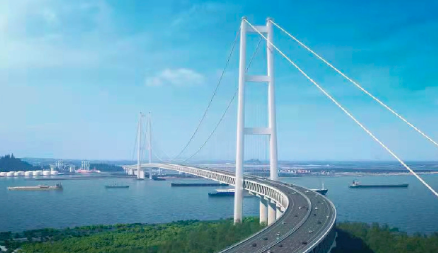

艾三维-2180米“一跨过江”背后，狮子洋大桥锚碇完工，设计建模难在哪？4

狮子洋通道释放了一个清晰信号：超级工程的竞争，正越来越前移到设计阶段。谁能把地质、结构、制造、施工放进同一个数字模型，谁就能减少返工、控制风险、提高中标概率。我们做设计和建模，价值不在“翻模”，而在用模型解决真问题。这也是Bentley等数字化设计平台持续被行业关注的原因。

〈〉
