毫米级施工放样精度实现方法：天宝BIM放样机器人的神奇力量

2023/12/12

在建筑工程中，施工放样是至关重要的一环。它根据设计图纸上的数据，利用测量仪器在施工现场进行的一种勘测活动。随着科技的进步，施工放样的方式也发生了变化。今天，我们就来深入探讨BIM放样和传统施工放样的区别，以及如何通过BIM放样实现毫米级的施工放样精度。

BIM放样和传统施工放样的区别

首先，让我们回顾一下传统施工放样的方法。它主要依赖于设计师的经验和手动操作，如使用全站仪、经纬仪等测量仪器进行现场测量。然而，这种方法的精度往往受到操作人员的技术水平、仪器误差等多种因素的影响，难以达到预期的效果。

随着BIM技术的发展，BIM放样逐渐成为了施工过程中的新趋势。BIM放样通过建立BIM模型，将三维设计数据直接应用到施工现场。与传统的施工放样相比，BIM放样具有更高的精度和效率。

那么，如何实现毫米级的施工放样精度呢？

这得益于先进的测量仪器和高效的算法。比如天宝BIM放样机器人，它利用BIM模型结合自动测量仪器在施工现场实现多专业三维空间放线。其测量精度高，且对放样人员的专业程度和数量要求更低。任意两名会操作计算机的放样人员就能完成整个放样过程。并且由于大部分放样工作都由天宝BIM放样机器人完成，放样人员只需要执行监管和授权的工作，使得放样效率比传统放样提高数倍！

接下来，我们一起深入了解天宝BIM放样机器人具有哪些特点。

·基于全站仪的高精度测量原理

天宝的RTS BIM放样机器人主机部分就是一台精度为1″的自动全站仪，换算成具体的距离数值就是“在100米处的角度偏差是±0.48毫米”。

天宝放样机器人-基于全站仪的高精度测量原理

·只能“按图施工”的放线模式

最大程度的保证按图施工，整个放样过程中的数据读取与识图都是机器在思考，因此设计师提供的图纸（或模型）是什么样的，它就放样成什么样。

天宝放样机器人-只能“按图施工”的放线模式

·多工种、多专业、多工作区域同时放线的工作方式

天宝的BIM放样机器人可以在同一个区域内同时放样多个专业的图纸内容，而且专业越多它的整体放样效率就越高。

天宝放样机器人-多工种多专业多工作区同时放线

·“指哪打哪”，同级别放样无误差传递

天宝的BIM放样机器人不依赖于现场的轴网和标高线，它依据的是现场的控制点坐标系，它的放样误差是基于现场坐标系的整体误差而定的，并且在每一个测站中的所有的测量值之间不会有任何误差的传递。更重要的一点是，在整个放样过程中，不需要人工去拉皮尺，放样机器人会自动打出激光点用以标识。

天宝放样机器人-指哪打哪

·所有放样内容一一对应

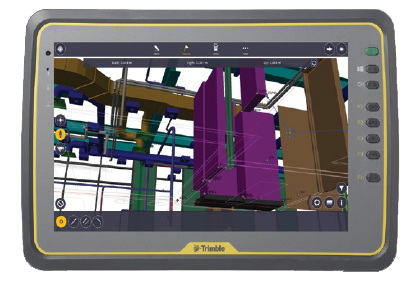

电子图纸中每个放样点的（X、Y、Z）的坐标数值、放样的时刻、放样后的偏离误差都与这个点的唯一识别号一一对应。在放样过程中产生的信息，会自动记录在手部的控制平板电脑中，而且此数据不支持人为修改。

天宝放样机器人-所有放样内容一一对应

·影像叠加功能，生成报告

天宝的RTS BIM放样机器人可以直接放样从设计图纸创建的点文件，也可以现场创建放样点，计算角度和距离及收集竣工数据，自动生成放样报告、现场报告、偏差报告。

天宝放样机器人-影响叠加功能生成报告

产品详情：Trimble(天宝)RTS BIM放样机器人 | BIM+数字化施工

〈〉
