在上一讲中,介绍了通过二次开发创建族实例,并获取族参数,修改角度参数的实现方法,但仍存在一些不足,比如在运行Revit后需要手动将做的族载入的Revit,本讲将对其进行改进。并介绍另一种创建族实例的方法。
开发内容如下:

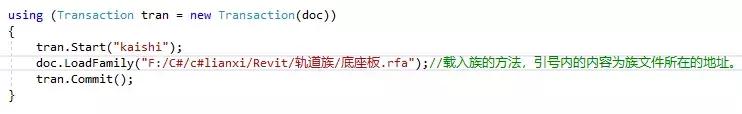

1. 创建事务将轨道板族载入到Revit
关键代码及注释:
注意事项:在复制族地址时是这样的"F:\C#\c#lianxi\Revit\轨道族",C#中需要改为"F:/C#/c#lianxi/Revit/轨道族"这种形式的文件地址样式。

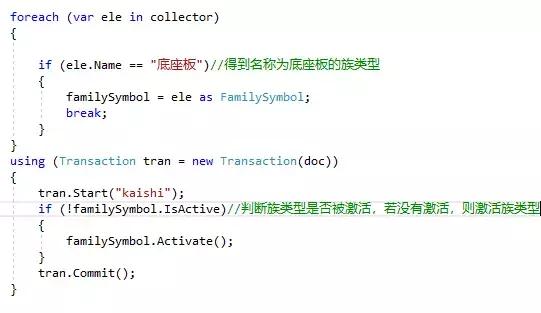

2. 判断族类型是否激活
关键代码及注释:

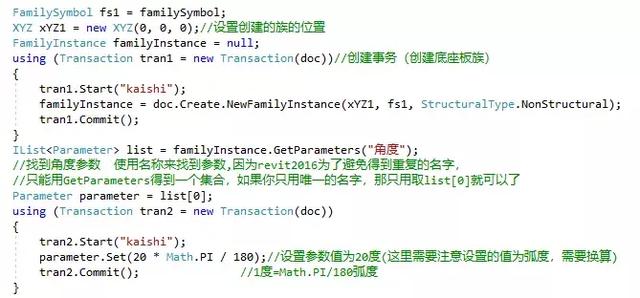

3. 创建此类型族实例,并获取族参数修改角度参数(第一讲已讲)
关键代码及注释:

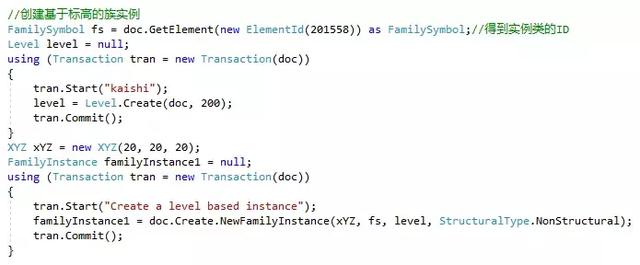

4. 基于标高的族实例创建方法
关键代码及注释:
小技巧:
查看族实例的族类型ID可以借助Revit Lookup插件
具体操作步骤如下:
首先在Revit中手动创建族实例,并选中;

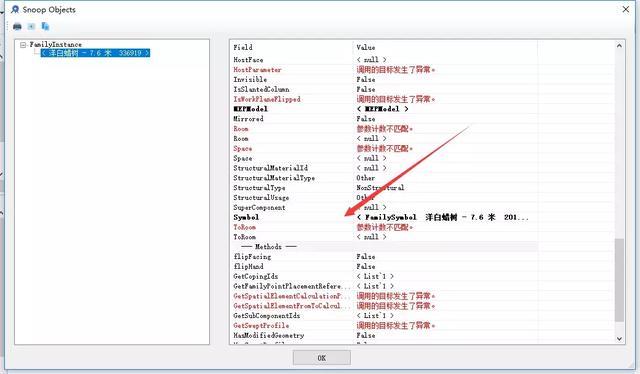

然后点击附加模块中Revit Lookup按钮,选择Snoop Current Selection选项。操作如图:

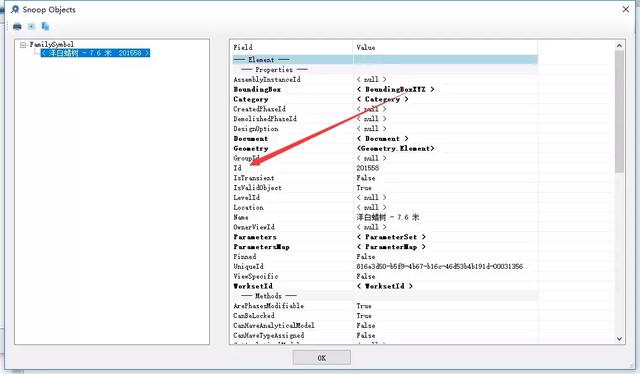

然后单机Symbol字段,这是会看到Id字段,字段内容即为族实例的类型id,操作如图:

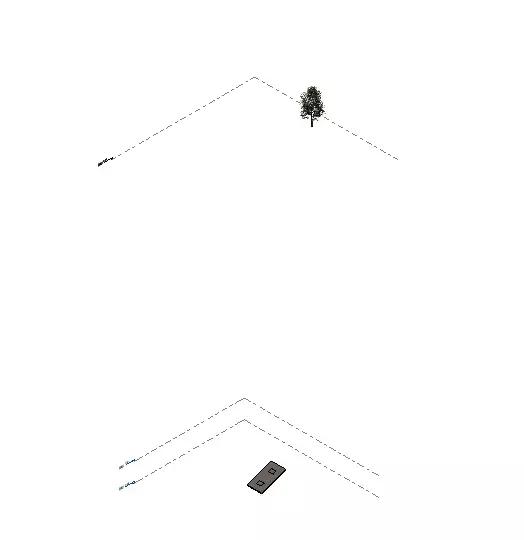

运行结果如图:
温馨提示:
在二次开发过程中,熟练地运用Revit Lookup,能够帮助我们快速、高效地完成开发任务。
