地铁车站管线碰撞467处，BIM“自动避让算法”如何做到一键优化？

2026/06/26

地铁车站是城市轨道交通的“中枢神经”。一个标准地铁站内，给排水、通风空调、强电、弱电等管线系统纵横交错，总长度动辄上万米。更棘手的是，这些管线由不同专业设计，在二维图纸上各自为政，等到施工时才发现——撞了。

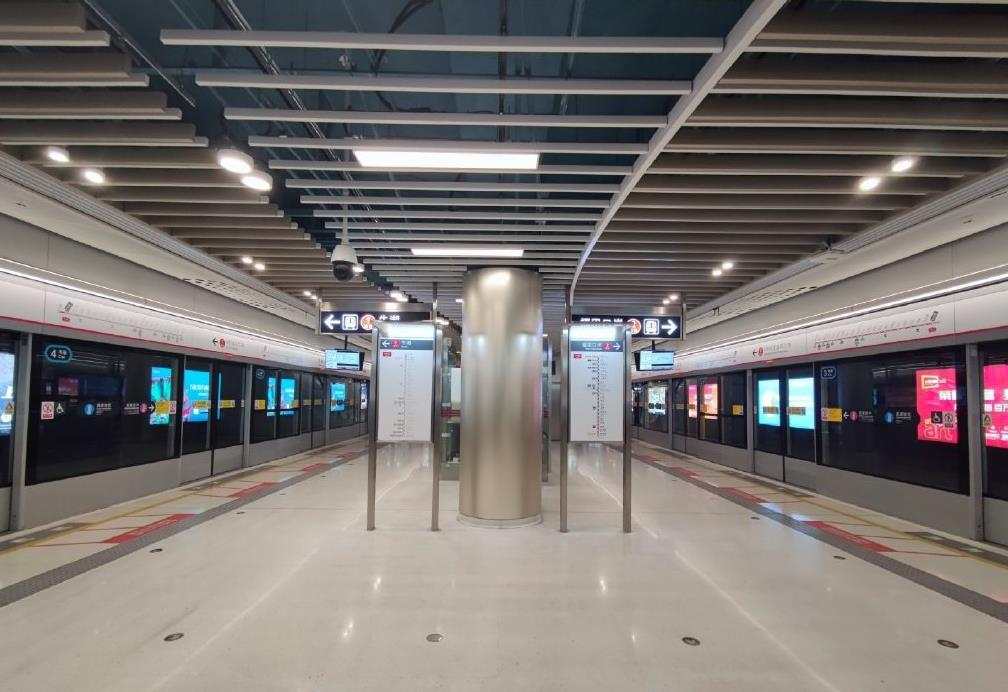

艾三维-地铁车站 1

传统做法：人工排查，效率低、易遗漏

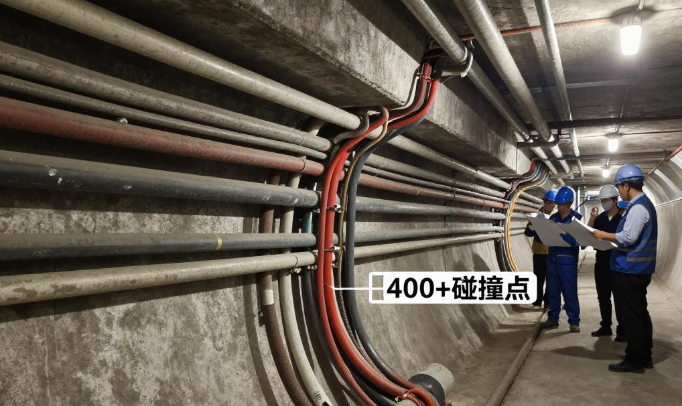

艾三维-地铁管线传统碰撞检测

传统做法是人工核查。但一个车站几千条管线，靠人力逐条排查碰撞点，周期长、易遗漏，而且依赖工程师个人经验，同样的图纸不同人看，结论可能完全不同。有项目统计，仅一个地铁站的机电管线碰撞点就在400个以上。

难点升级：碰撞点多达几百处，怎么改才是最优解？

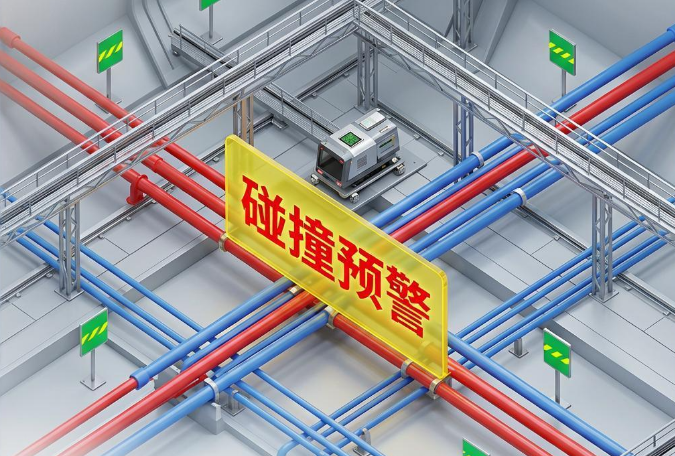

艾三维-地铁管线碰撞检测

当碰撞点多达几百处时，更关键的问题来了：怎么改？改哪条？往哪移？
这不是简单的“让一下”就能解决。管线避让有其基本原则：有压管让无压管、小管让大管、软管让硬管、造价低的让造价高的。但在三维空间里，调整一根管道可能牵动周边十几根管线，人工权衡效率极低。

技术破局：艾三维管线综合方案如何提效？
艾三维-地铁管线

针对这一行业顽疾，艾三维技术依托成熟的BIM管线综合技术体系与丰富的项目实践经验，形成了一套高效的管线避让优化工作流程，核心分为三步：
第一步：精准碰撞检测。在BIM模型中，调用改进的层次包围盒算法，自动快速定位所有管线碰撞点，生成详细的碰撞检测报表。以某实际地铁站项目为例，BIM模型中共有2353条管线，经碰撞检测发现467处有效碰撞。
第二步：智能避让计算。基于预设的管线避让优先级规则库（涵盖管径、压力、温度、安装空间等多维参数），对每一处碰撞自动判断“谁该让、往哪让”。比如某处隧道管道与电气机柜相撞，算法分析发现隧道管道固定在顶板底部无法上移，于是自动给出“将电气机柜沿E轴方向下移350mm”的优化方案。
第三步：系统提示与快速调整。系统将避让计算结果以可视化方式呈现，直接提示工程师每一处碰撞的推荐调整方案。工程师基于这些提示，在BIM模型中快速完成管线或设备位置的调整，整个过程从“反复试错”变为“按提示操作”，大幅缩短了管线综合的调整周期。

实际落地：算法辅助决策，人工复核把关
艾三维-地铁管线结尾

当然，避让算法目前仍依赖人工设定的规则库，部分复杂场景的调整方案还需要工程师复核。但它的价值在于：把“找碰撞”从几天缩短到几分钟，把“改方案”从反复试错变成数据驱动的高效作业。

如果您正在负责的地铁项目也面临管线综合的难题，欢迎与我们交流。艾三维技术在轨道交通领域已服务多个项目，积累了覆盖建模、检测、优化的实战经验，可以针对您的具体项目提供定制化的管线综合技术服务方案。

〈〉
