BIM如何应用于管线综合？

看这个工程实例中，BIM是如何应用于管线综合。

1、管线综合图的绘制

在BIM三维模型的基础上，进行建筑、结构、机电、装饰等各专业深化设计，并随工程进展绘制土建-机电-装修综合图，通过各专业三维图叠加、综合，做到三维可视化，及时发现综合图中各专业之间的碰撞、错、漏、碰、缺等问题，并根据BIM模型提供碰撞检测报告，及时进行解决，以实现图纸设计零冲突、零碰撞，避免施工过程中的返工、停工等现象发生，大大减少设计变更，确保施工进度。

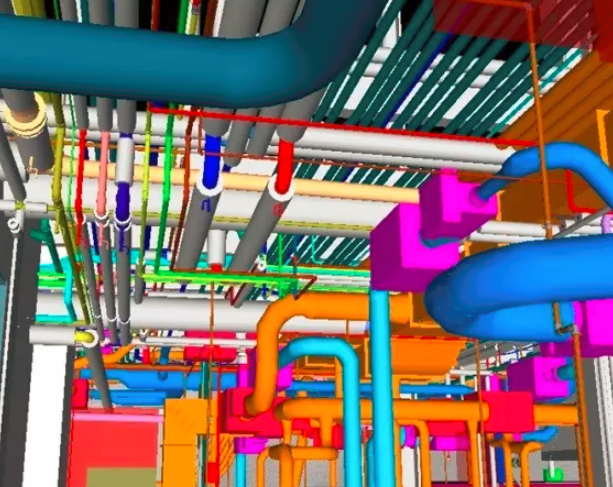

三维综合管线图

2、综合图各专业碰撞检查

深化设计人员完成整合模型，并对整体模型进行平衡协调后，可运行碰撞检测功能。在碰撞检测报告中找到视觉上难以直接发现的碰撞、干涉等问题，并加以修正。

碰撞分析报告

3、机电各专业深化施工平面图

在完成了综合管线的碰撞检测与修正，确保整体模型的合理性与可行性后，各专业设计人员按照本专业修正后的模型完成深化施工平面图，详细标注专业管线的标高与详细标注专业管线的标高与位置，用于指导具体施工。

4、机电各专业综合预留预埋图

当各机电专业深化平面施工图确定后，根据管线的走向需要穿越结构时候，就必须确定管线在建筑结构上的预留预埋洞的位置。在图纸上需标识出预留洞口位置、尺寸及标高。

5、机电各专业施工详图与大样图

绘制的施工详图及大样图，图纸应能反映设备与管路的连接型式，设备基础作法，设备固定方法，细部做法等。

6、综合管线剖面图

利用综合机电管线图可以直接生成综合剖面图。

7、综合机电末端器具综合布置图

装饰进行墙体或者吊顶施工前，由各系统施工单位与装饰单位配合，将机电各系统末端包括如灯具、风口等绘制在同一张吊顶图上，绘制机电末端综合布置图，从图上可看出是否存在矛盾冲突的情况，并以此调整各系统末端器具的位置，以达到避免冲突，布置协调美观的目的。
