BIM驱动智慧管廊革命：技术融合与城市韧性提升

当暴雨侵袭导致城市内涝，当供暖管道爆裂引发交通瘫痪，当通信光缆中断造成全城断网，这些看似孤立的地下危机，实则暴露着城市管理的致命短板——地下管线系统的脆弱性。在全球城市化进程加速的今天，隐藏在地表之下的管线网络已突破200万公里，如同城市的血管神经，承载着能源输送、信息传输、废物排放等核心功能。智慧管廊的崛起，正是应对这场"地下战争"的战略性突围。



传统直埋式管线布局如同脆弱的水晶球，施工破坏、腐蚀老化、灾害侵袭等任何风吹草动都可能引发连锁反应。据中国城市规划协会统计，因管线事故造成的直接经济损失年均超过500亿元，间接损失更是难以估量。智慧管廊通过构建集约化、智能化的地下综合管廊系统，正在重塑城市地下空间的治理逻辑，这场革命不仅关乎技术升级，更将引发城市规划理念的深刻变革。





一、我国智慧管廊建设现状：从试点到规模化


1.国家政策的大力推广

2024年12月，中共中央办公厅、国务院办公厅印发《关于推进新型城市基础设施建设打造韧性城市的意见》，明确提出到2030年要实现市政基础设施智能化管理全覆盖。这一政策风向标下，智慧管廊作为城市生命线工程的核心载体，正迎来前所未有的发展机遇。文件要求建立涵盖管线类别齐全、基础数据准确的地下管网"一张图"体系，实现规划、建设、运维全流程的三维立体智慧管控。

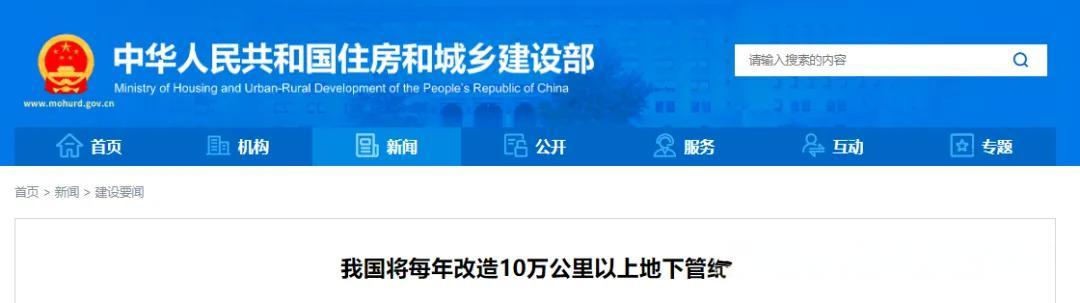

住建部更提出每年改造10万公里以上地下管线的战略目标，这意味着未来十年将新增超百万公里的智能管线网络。




2.技术集成与创新实践

各地在技术路径上呈现多元化特征：

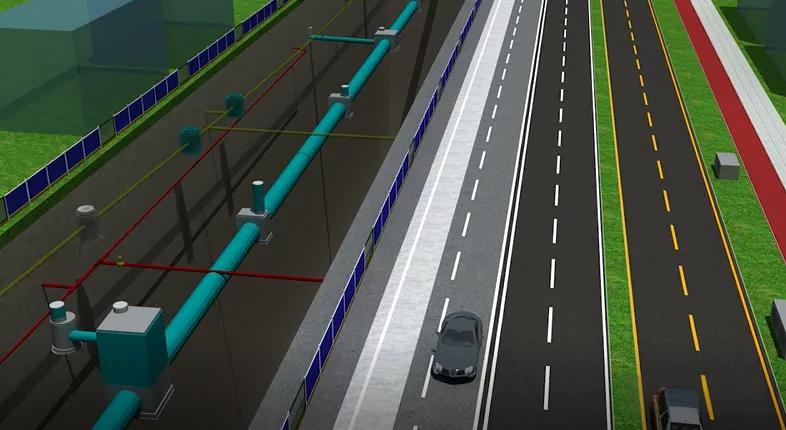

南宁模式：通过BIM+GIS技术构建三维可视化平台，实现62条管线模型的数字化管理，预警效率提升20%，维修周期缩短15%。

横琴经验：部署8000多个传感器，结合区块链技术实现机器人自主巡检，故障处理效率提升40%。

上海探索：首创“去人工化”运维，通过BIM+3S技术整合机器人巡检与结构健康监测，能耗降低15%。




3.标准化与生态构建

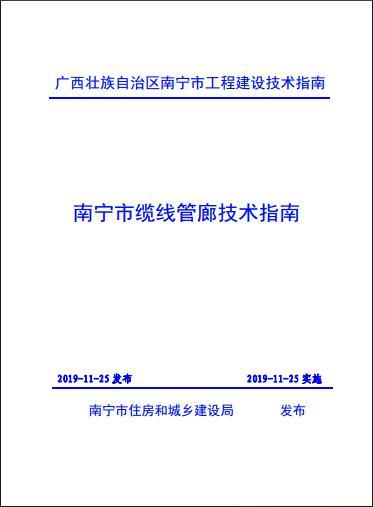

多地通过制定地方标准推动技术规范落地。例如，南宁市发布《城市综合管廊管线入廊技术规程》等9项地方标准，并取得19项软件著作权；安徽省则计划到2025年实现所有地级市智慧管廊全覆盖，形成“合肥-芜湖-蚌埠”三大核心节点网络。





二、BIM技术的深度赋能：从设计到运维的全周期赋能


1.全生命周期管理中枢

BIM技术正在重塑智慧管廊的建造逻辑。在规划阶段，其三维建模能力可精确模拟地下空间布局，天河智慧城项目通过BIM技术优化管线排列，减少施工冲突35%。设计阶段，参数化设计功能支持快速方案迭代，深圳前海项目利用BIM完成23种设备、45项工程参数的协同设计，设计周期缩短40%。施工环节，BIM支持的施工模拟技术能预判90%以上的潜在风险。




2.运维管理的智慧升级

在运维阶段，BIM与物联网的集成创新尤为亮眼。上海世博园区项目通过BIM模型叠加实时监测数据，使设备故障定位时间从2小时压缩至15分钟。更前沿的探索出现在苏州工业园区，这里将BIM模型与数字孪生技术结合，实现了"预测性维护"——系统能提前48小时预判泵组故障，使抢修响应时间缩短65%。




3.技术融合的创新实践

BIM与AI的碰撞催生出新型管理范式。成都天府新区项目将BIM模型接入城市大脑，通过机器学习算法优化能源调度，使冷热能源利用率提升45%。在应急指挥领域，广州某管廊项目利用BIM+AR技术构建三维灾场模型，指挥人员佩戴AR眼镜即可获得"透视"能力，决策效率提升4倍。





三、智慧管廊改造案例

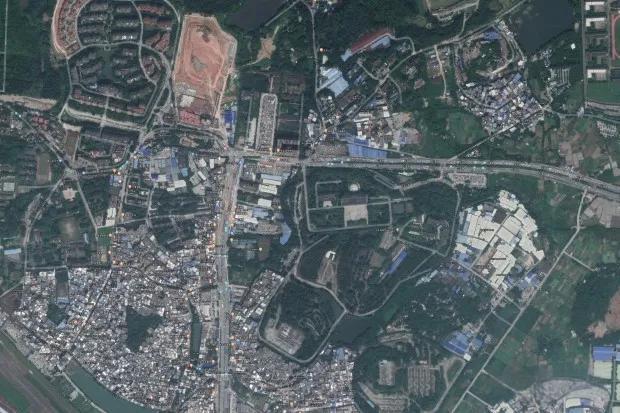

天河智慧城地下综合管廊工程为国家综合管廊试点项目，本项目主要沿现状科韵路、科翔路、华观路、横三路、横五路、拟建云溪路、柯木塱南路~高唐路、高塘路南延线、软件西路、沐陂西路、凌岑路、规划横七路等布置，总长约19.4公里，其中盾构管廊（外径φ6.0m）8.6km，明挖管廊（外框BXH=3.7~4.6X5.9~14.4）10.8公里，设控制中心1座。除盾构管廊外，其他管廊均将污水、燃气纳入。




1.项目BIM建模内容

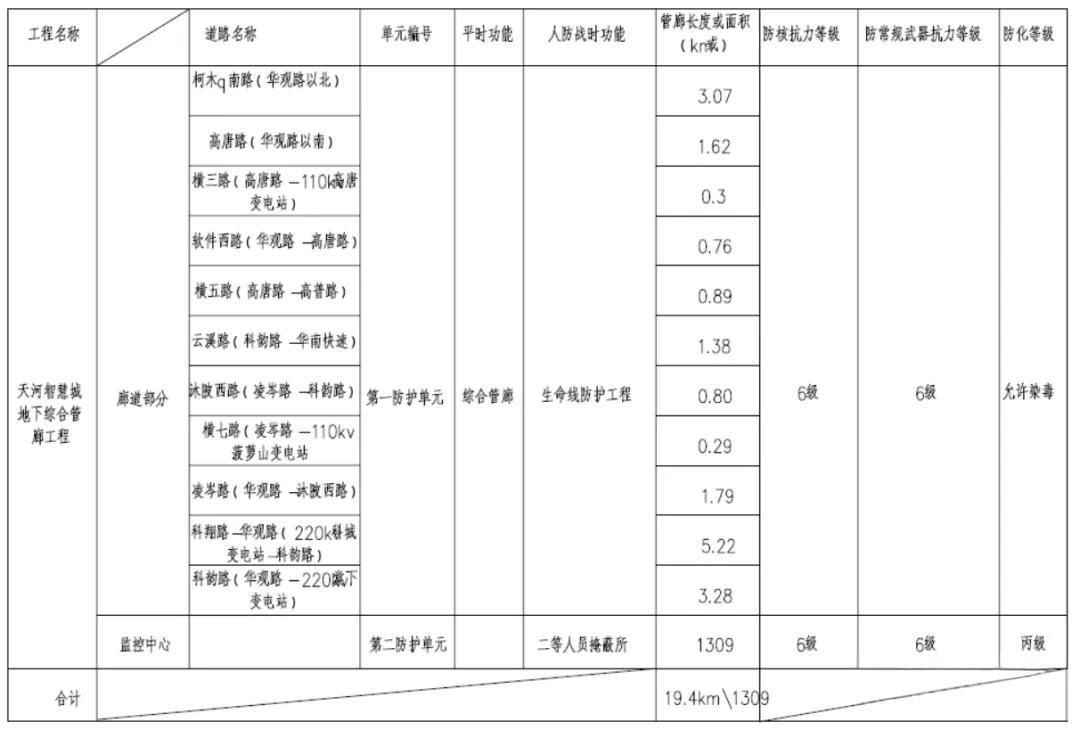

本项目综合管廊共有11条，合计19.4Km。分为盾构管廊和明挖管廊。

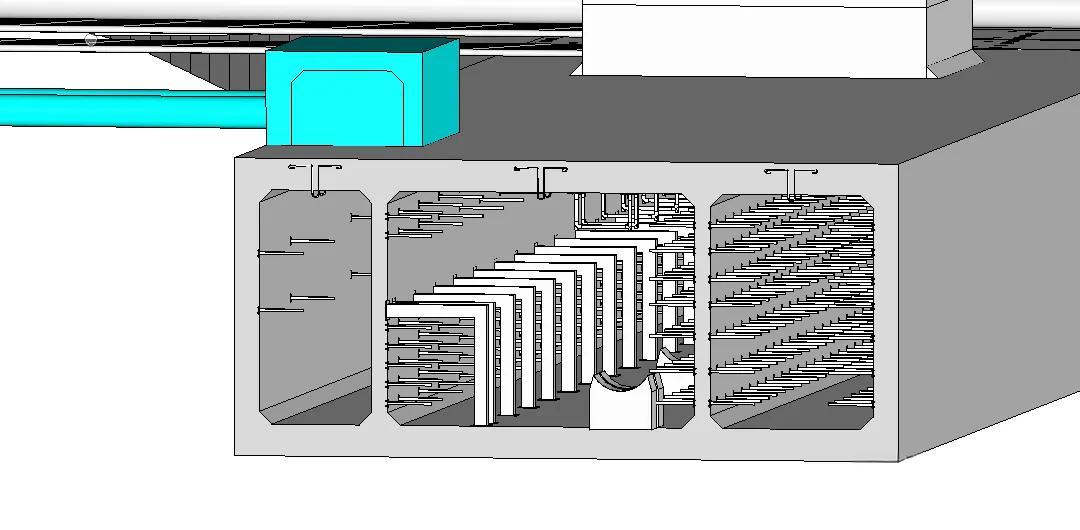

1）明挖综合管廊工程

明挖综合管廊工程，总长10.8Km；分别是：柯木塱南路、高唐路、横三路、软件西路、横五路、云溪路、沐陂西路、横七路、凌岑路

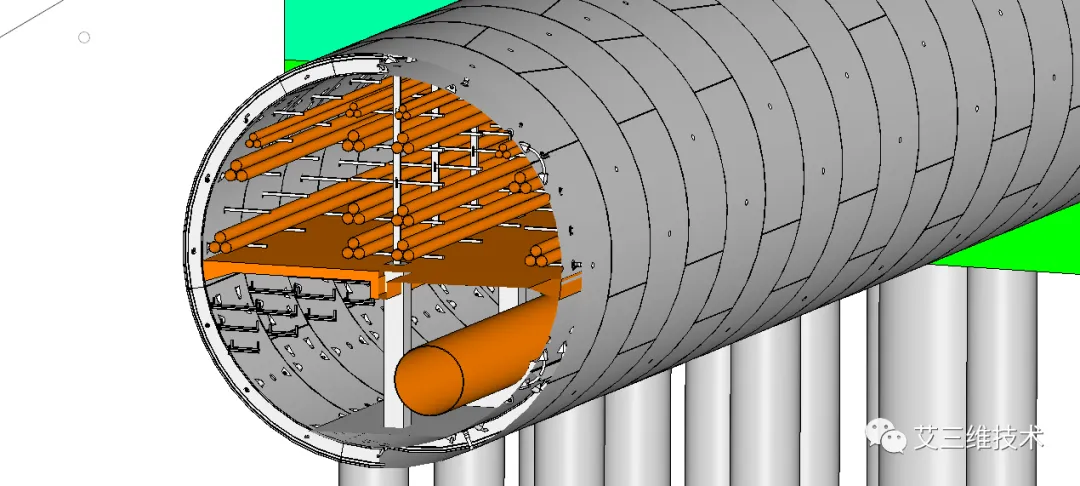

2）盾构综合管廊工程

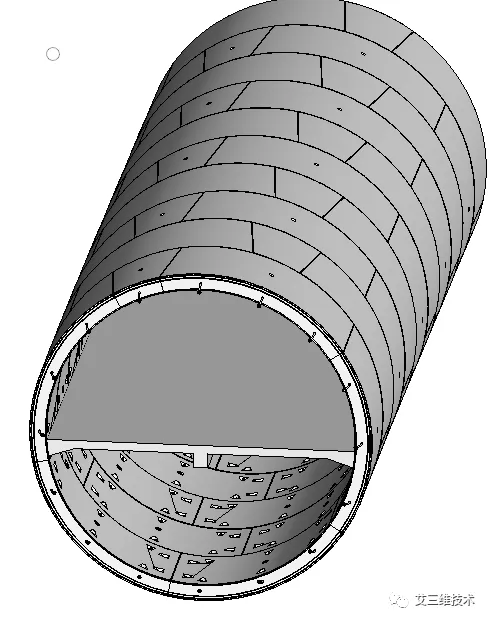

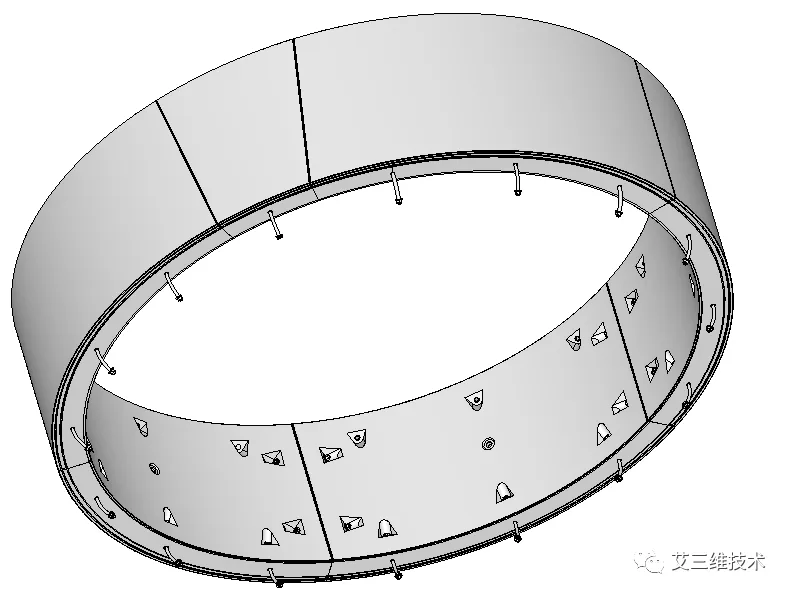

盾构综合管廊工程，总长8.6Km；分别是：科翔路--华观路、科韵路。




2.建模软件

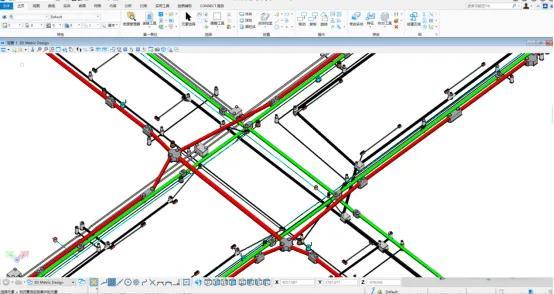

1）MicroStation：参数化建模，异形构件建模，项目整体模型合模。

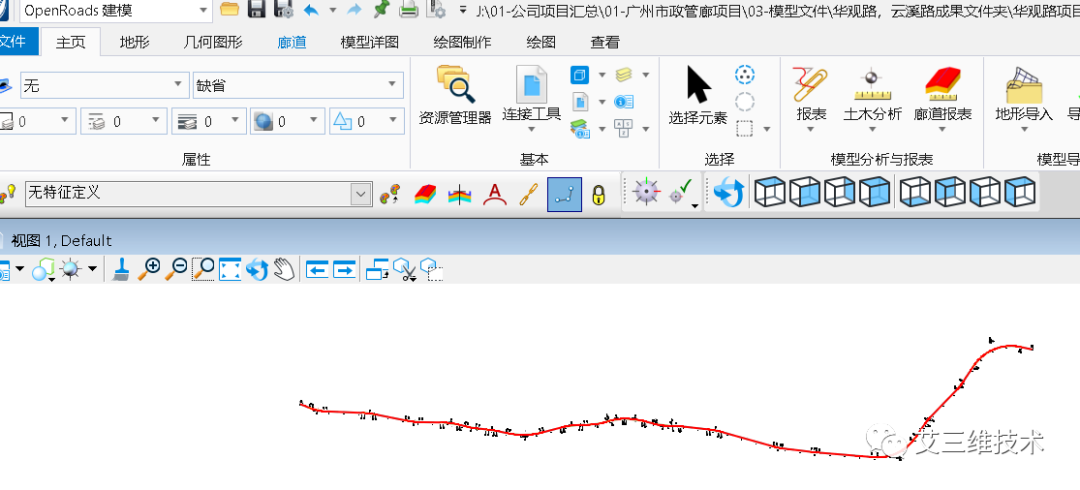

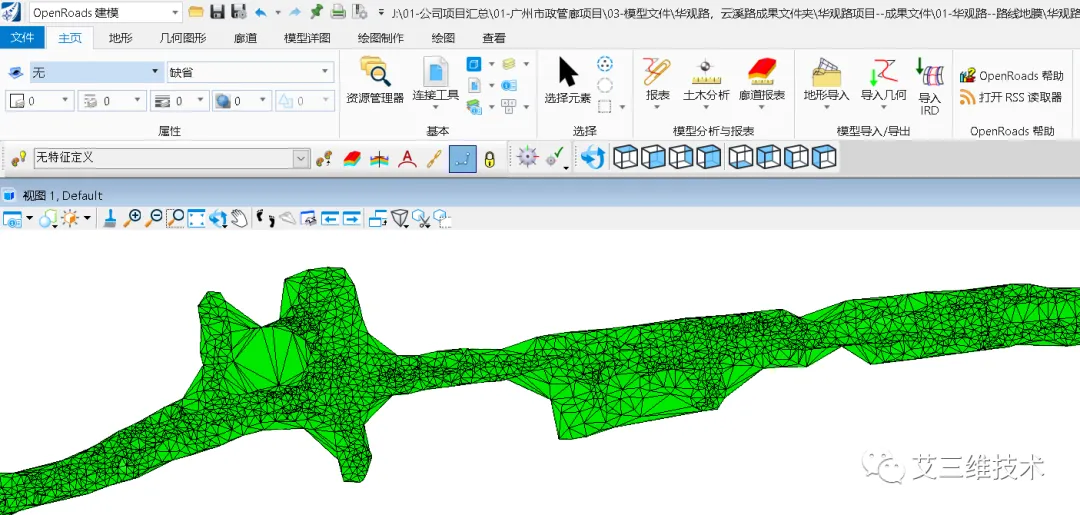

2）OpenRoads Designer ：地膜，路线，廊道建模。

3）OpenBuildings Designer：创建地形，建筑，结构，机电模型。

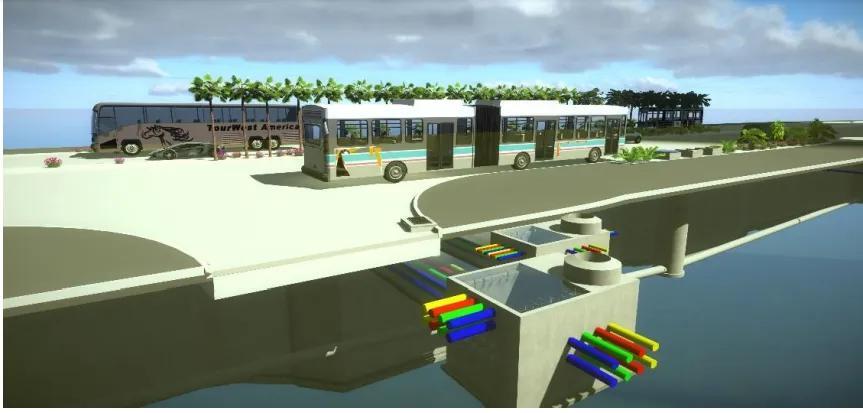

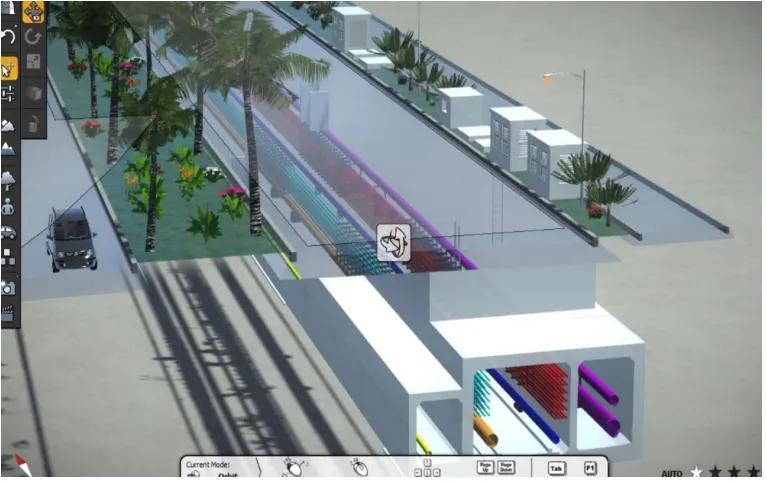

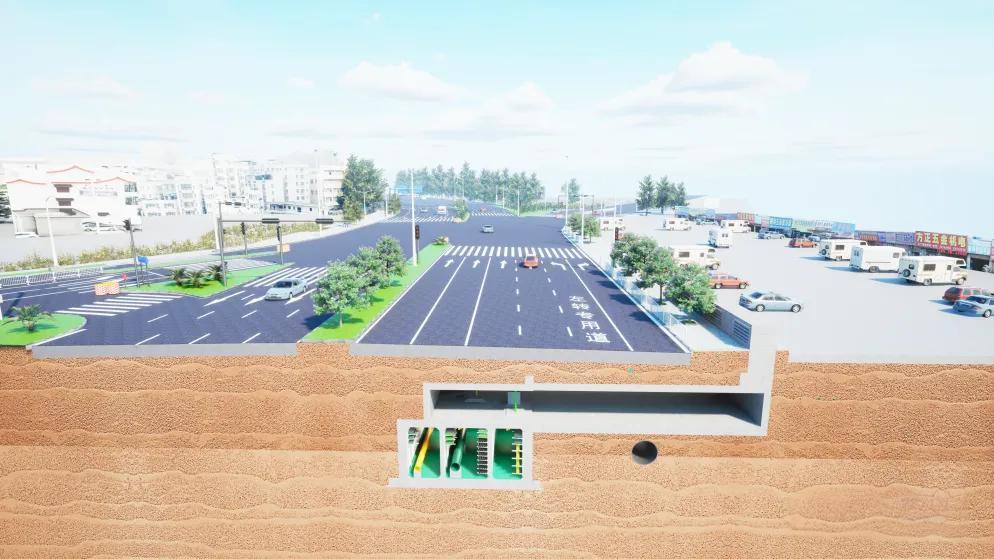

4）Bentley LumenRT：场景的布置，渲染图输出，动画漫游。

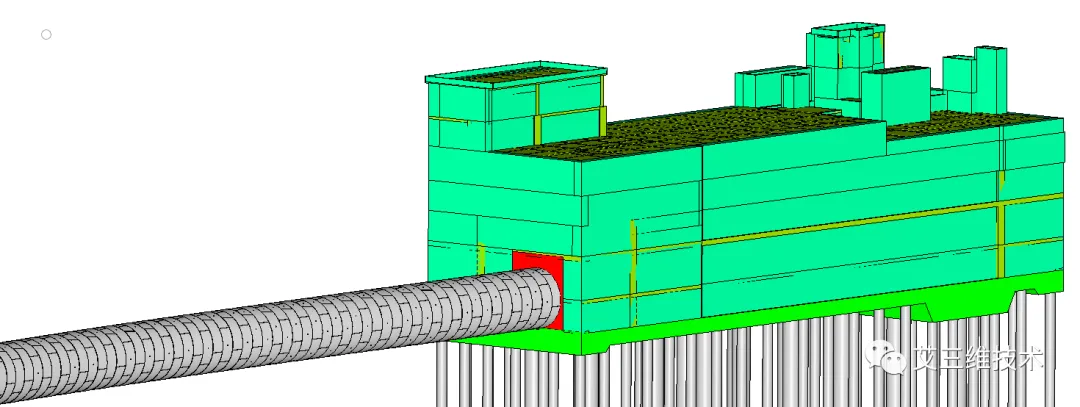

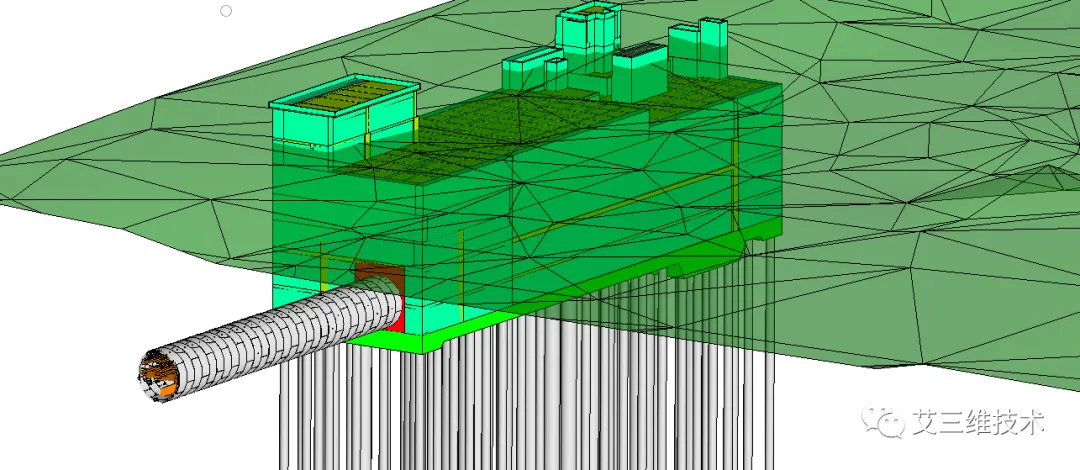

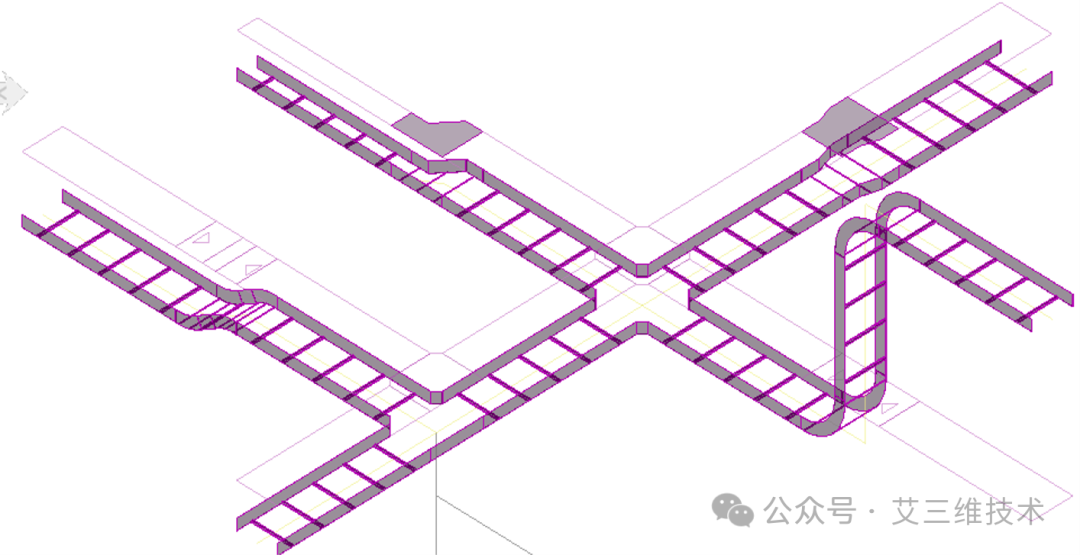

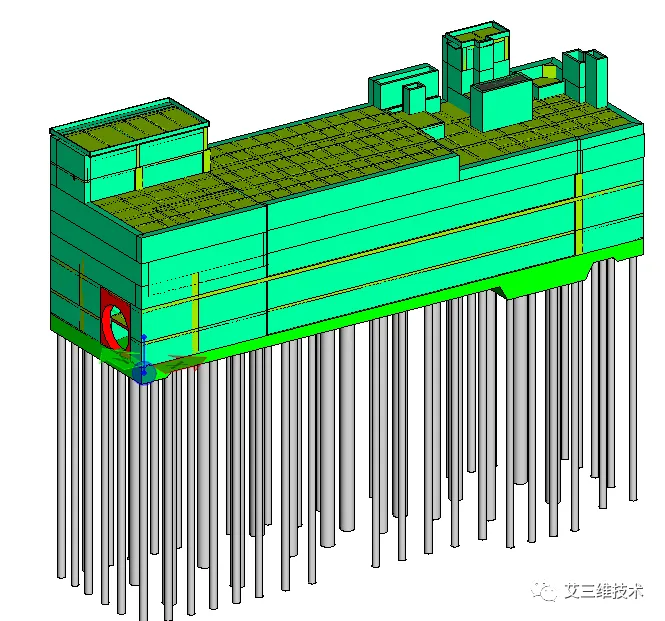

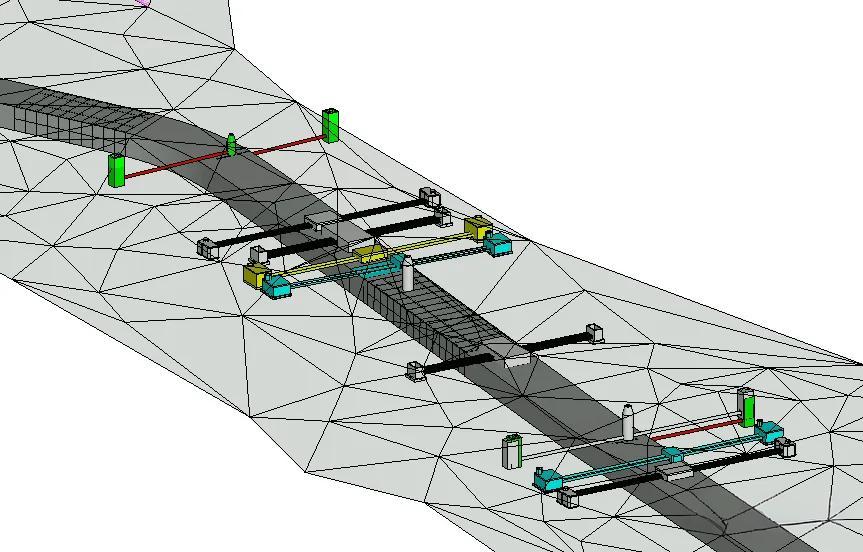

3.部分建模内容展示


















智慧管廊的建设，本质上是一部城市治理思维的转型史。它打破了“重建设、轻运维”的传统逻辑，将隐蔽的地下空间转化为可感知、可分析的智能资产。随着5G、量子通信等技术的渗透，未来的管廊或将演变为城市数字孪生的核心节点——不仅是管线载体，更是数据中枢、能源枢纽与应急通道。
