北湖污水厂和BIM之间的那些事

北湖污水厂：湖北省规模最大的污水厂，近期80万吨、远期150万吨的处理能力，绝对是污水厂界的高富帅。

BIM技术：工程领域的新秀。这几年有着强劲的发展势头，其前景不容小觑。

这两者的结合会碰撞出怎样的火花？我们艾三维技术公司有幸承担了将两者结合的整个工作，今天让我带领大家来深入的了解他们。

一、污水厂的特点

北湖污水厂虽然名声在外，但是它也有自己的烦恼。作为污水厂这个群体，具有这样的特点：

①同普通的民用建筑相比，它们普遍比较矮小，结构形式大多比较固定，外在看上去不像民用建筑那么复杂多变。

②但是污水厂构筑物单体数量多、每个构筑物底部设备多，内部管线多。需要各个专业之间有很好的配合。

③另外污水经过提升泵房后进入污水厂后，主要依靠重力流在各个构筑物之间流动，所以要求各个构筑物的标高精准，这对施工期间精度要求非常高。

以上是大多数污水厂的共同特点，而北湖污水厂，除了这些特点之外，作为一个规模如此大的污水厂，其施工的难度和精度要求会高得多。加上其自带的超高关注度，施工周期非常紧张，面对这么多的困难，仅靠传统的CAD图纸设计，已经无法保证其快速高效的完成整个工程。这时它迫切的需要寻求其他的办法来解决这些问题。

二、BIM的特点

BIM，其英文名是Building Information Modeling，中文名叫“建筑信息模型”。它的最主要特长在于“信息化”。有很多人对BIM存在一个误解，认为它只是一个三维可视化模型，跟CAD就是简单的二维跟三维的区别。其实这种理解是不准确，但却是BIM技术在发展的过程中不可避免的。因为BIM仍然处在发展的初级阶段，目前主要是对CAD图纸的翻模，才导致大家对它产生这样的印象。造成这个现状的主要原因是：

①传统的设计人员懂专业技术规范但是不懂BIM软件，而熟练掌握BIM软件的又大多是专业经验偏少的年轻人，这种现象不会马上消失，但是随着各大设计院BIM技术的慢慢普及以及各个BIM咨询公司的兴起，未来直接用BIM技术进行设计是一种行业趋势。

②BIM的作用要发挥到最大，是需要参与项目的各方都采用BIM技术。但是由于多方原因，目前的项目中，大多只有部分参与方使用，使得BIM的一些功能不能彻底的发挥出来。

了解了他们各自的特点后，接下来就是带领大家了解这两者是怎样结合的。

三、项目实施的过程

该项目的整个BIM模型还没有做完，现在将已经实施的部分简单的介绍一下：

①对场地进行模型搭建

在施工之前先做场地模型，可以对整个施工现场做最理想的场地规划、优化交通流线组织关系、合理布局建筑布局。

②对构筑物进行结构建模、脚手架建模、钢筋建模等

进行结构建模和钢筋建模除了在汇报或者交底的时候更直观之外，还可以进行工程量的统计。依据搭建的模型，我们进行了混凝土工程量，钢筋工程量，模版工程量等的统计。

结构模型：

钢筋模型：

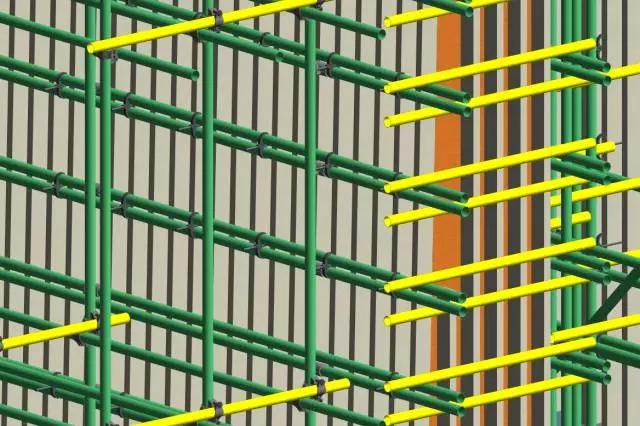

脚手架模型：

工程量统计：

③对主体结构进行施工模拟

通过模拟建造工程，观看生长过程，从而可以掌握施工过程以及把控施工的进度。

结束语：

目前该项目的BIM部分还没有结束。对于水厂BIM这块，有兴趣的可以添加小编微信相互探讨。也欢迎同行们提出宝贵的建议和意见，力争为湖北省规模最大的水厂项目添砖加瓦。
