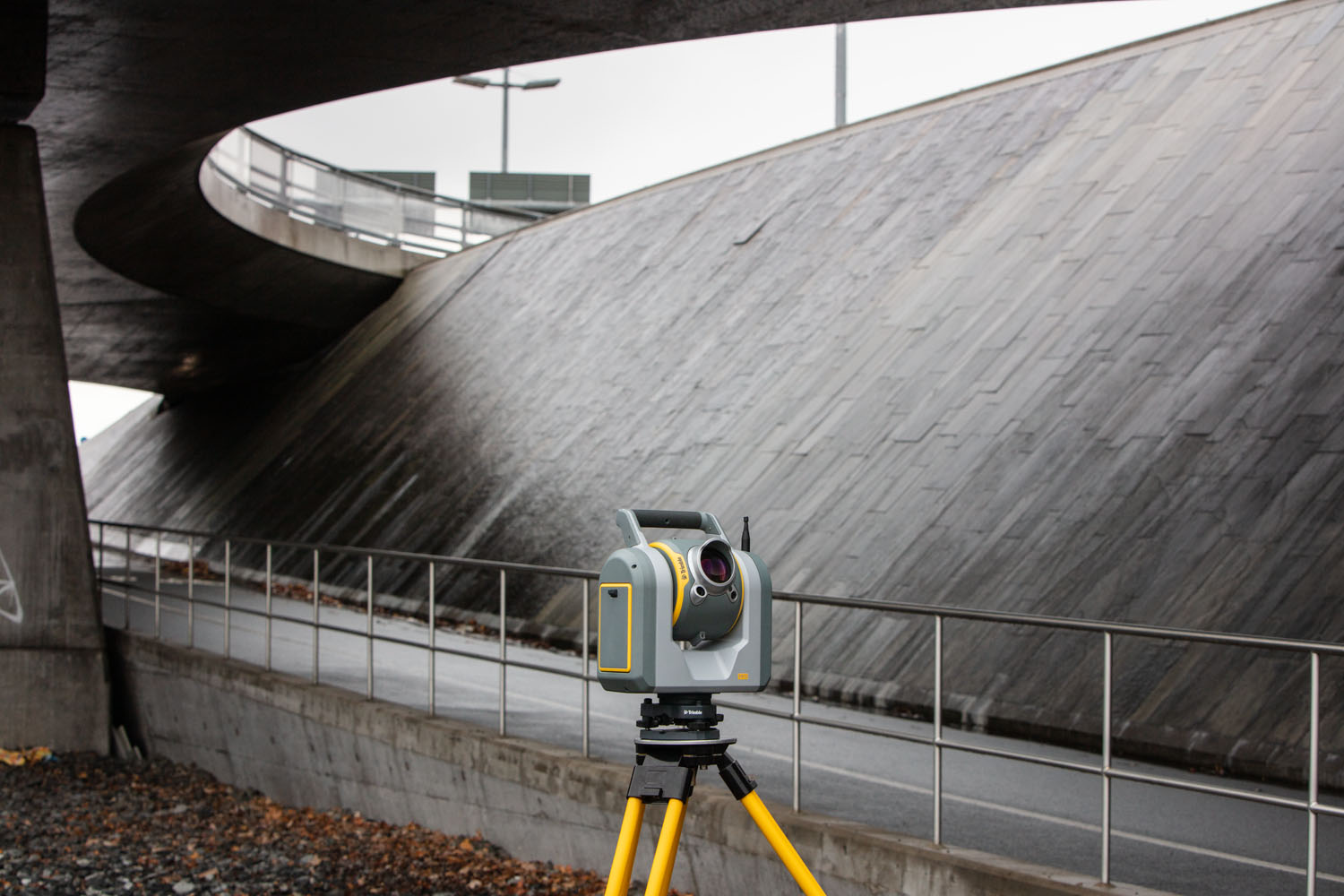

Trimble (天宝) SX12 3D 激光扫描全站仪

Trimble SX12 扫描全站仪是一款集测绘、成像和高速扫描为一体的仪器。它将创新技术与简单直观的功能相结合，可帮助您节省时间，最大程度地提高效率，并在外业完成更多工作。



Trimble X12性能

Trimble SX12专为无缝工作流程集成而打造，可在每个外业项目中提供更好更快的结果，是面向测绘、工程和扫描专业人员推出的业界最具创新性的解决方案。



1.高精度全站仪，高质量扫描数据

1）角精度达 1"

2）在 200 m 处的扫描测程噪声只有 1.5 mm

3）在 100 m 处的 EDM 激光光斑直径只有 14 mm

2.即使在远距离也可快速捕获数据

1）扫描测量频率为 26.6 kHz，最远距离可达 600 m

2）在棱镜模式下的全站仪测量时间为 1.6 秒

3）在 DR 模式下的全站仪测量时间为 1.2 秒



3.清晰且对人眼安全的激光指示器

1）此激光指示器为绿色且可调焦，其光束极小，也极明亮，却对人眼无害

2）在 50 m 处的激光指示器光斑直径只有 3 mm



4.利用 Trimble VISION? 摄像头系统进行简单的导航和记录

1）在伸缩杆上设有三个集成和校准摄像头

Trimble X12应用

1.边界和土地所有权测绘

通过高精度测绘和每秒 26,000 点 3D 扫描的强大组合，快速记录土地所有权测绘的每一个特征。以无缝处理方式捕获边界、建筑物、地役权和工地建设所在位置。回到内业，工程师可立即将工地和周围环境（包括通行权特征、侵入元素和复杂结构）进行可视化处理。需要进行渲染时，CAD 技术人员可轻松地从扫描数据和影像中获得并提取工地其它信息，而无需进行昂贵的工地重访。



2.拓扑、放样和表面检查

即使在晚上，也可以依靠聚焦且异常清晰的激光指示器来轻松标注点位或测量拓扑点。使用 Trimble?Access? 可以轻松比较扫描结果与参考表面，例如水平地板、倾斜或垂直的墙壁、圆柱体等等。参照彩色的点云可立即识别表面不规则之处，然后使用激光指示器在外业标记出问题。



3.地下矿山测绘

仅用一台功能强大的仪器，便可实现离散的全站仪点测量和 3D 扫描。使用超高亮度的高效激光器，轻松放样矿场特征，然后进行扫描，有效采集带地理参考的点云数据。进行土方测量（包括超挖和欠挖比较）时，可提高准确性和速度。



4.道路/廊道测绘

您不仅能避免道路封闭并让测量员远离危险，从而提高安全性和降低成本，还能高效扫描道路廊道和十字路口的详细信息，如路面、架空电力线路和车道标记等。您可通过棱镜观察捕获流线、检修孔和通行权路标，然后使用 Trimble Business Center 的自动化工具提取标牌属性、电杆属性，以及路缘和水沟的 3D 线条等点特征。您可结合详细的全景图像，依靠前所未有的现场环境，提高交付质量，改善您与客户之间的沟通。



5.道路/管廊测绘

您可为桥梁、水坝、隧道、复杂结构等捕获丰富、准确且完整的几何与可视化文档。您可更智能、更迅速地处理竣工、间隙检查、变形监测及改造设计项目。借助简单的成帧技术和 600 米扫描范围，即使在大型或远程结构上，也能轻松采集详细的数据。
