Planbar装配式建筑工业软件

Planbar 是建筑工业化设计高品质的综合解决方案，包含建筑、工程、预制等模块，为自动化设计预制建筑和细化预制构件提供良好的帮助，其应用范围涵盖简单标准化、复杂专业化等预制件设计，并且快速、高效、零失误。



软件包含以下9大特点：

1.高效性：2D/3D同平台工作，向导、智能构件快速建模，一键批量出图；

2.标准化：自定义出图标准，建模标准，统一公司标准；



3.多样化：统计报告类型多样，存储格式多样；

4.安全性：分权限管理项目，实时自动保存；

5.实时性：模型与图纸实时联动，实时更新项目状态；

6.稳定性：提供9999个制图文件，9999张平面布局图，稳定高效处理大项目数据和图纸；



7.一体化：预制构件全流程，一体化设计；

8.自动化：提供全球范围内绝大多数自动化流水线生产数据，钢筋加工设备生产数据；

9.开放性：支持40种以上的数据交换形式，开放数据接口，支持二次开发。

软件功能

·二维/三维同平台工作

Planbar同时含有2D和3D相关模块，采用2D工作方式创建3D模型，在同一平台中实现2D信息和3D模型的创建和修改，实现了真正的BIM工作方式。



·快速、规范、精准创建三维模型

应用Planbar“向导”功能，管理员将墙、柱、梁、窗、门等构件保存为“向导构件”，规范和统一公司/项目建模标准。设计人员右键双击“向导构件”即可快速组装创建三维模型，因“向导构件”的参数和属性均为智能调用的，无需重新设置和计算，从而实现高效、规范、精准创建三维模型。



·高效、智能深化设计

高效创建3D钢筋模型：Planbar不仅提供丰富的钢筋形状库以供用户自由调用，而且还支持用户通过自定义参数，实现任意钢筋形状的创建。此外，Planbar中提供的多样化布筋方法，可高效布置各类复杂构件，提高工作效率。



编制各类智能构件：应用Planbar PythonPart功能，用户可自定义编制各类智能构件（墙、梁、板、柱……）以便高效、智能生成轮廓、钢筋、预埋件等等，实现参数化、智能化深化设计。



·规范公司/项目出图标准，一键出图

管理员使用Planbar布局目录功能自定义公司/项目出图标准，包括模板图、生产图、预埋件图、钢筋图、统计表格等等。因管理员定义好后，使用者只需选择对应的出图布局，一键点击即可批量出图，既使用便捷又保证了所有参与者使用标准一致。



·批量生成物料清单

Planbar的列表发生器、报告、图例三项功能，用户只需一键点击，即可分别以不同的格式快速创建所需的物料清单，如：构件清单、单个构件物料清单、工厂钢筋加工下料单等等。用户可自定义物料清单模板。

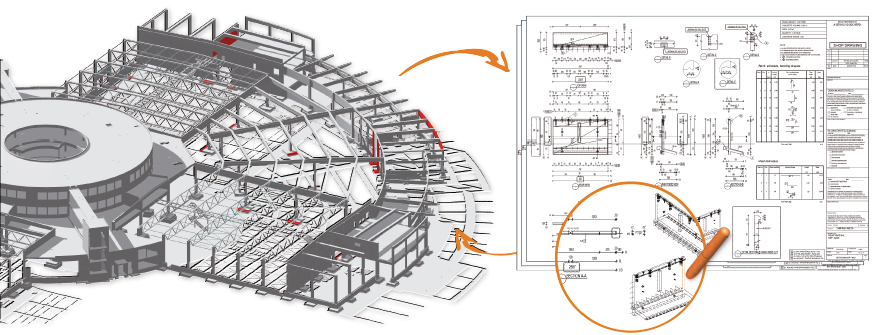

·图纸与模型实时联动，保证信息一致

Planbar图模联动功能保证了模型、图纸、数据信息的实时关联：实现模型的更改，与模型相关联的二维图纸、数据信息（如，构件属性：钢筋型号及数量、混凝土标号等）自动关联更改，无需重复改动，提高工作效率，保证模型、图纸、数据信息的一致性。

·稳定高效处理大项目数据和图纸

项目分级处理：Planbar支持用户自定义项目的树形结构，便捷、高效管理项目；提供9999个制图文件，9999张平面布局图，将项目分解为N多个小部分，保证稳定高效处理大项目数据和图纸。

模型轻量化处理：Planbar模型轻量化技术，保证模型流畅性地同时展示更多的模型。



·预制构件全流程，一体化设计

自动生成构件名：Planbar支持用户自定义构件名称，常用命名规则——项目名称+楼栋+楼层+构件类型+自动生成编号（如：NEM住宅23号楼8层ED001）；

一键转换预制构件：通过Planbar“墙体构件设计”命令，一键点击将建筑墙转换成预制墙。

参数化拆分：planbar支持参数化自动拆分和手动拆分；

参数化配筋：一键参数化配筋，少量手动添加附加钢筋（注：智能构件不需要手动添加）；

自动放置预埋件：吊点、斜支撑螺母、连接件、灌浆套筒等。



·推动建筑工业自动化

提供自动化生产设备数据：目前Planbar所提供的生产数据，可与全球范围内绝大多数自动化流水线进行无缝对接。例如：将生产数据以Unitechnik和PXML等格式导出后传递到中控系统，实现工厂流水线的高效运转。

提供钢筋加工设备数据：Planbar可为钢筋加工设备提供需要的生产数据，包括钢筋弯折机需要的BVBS数据；钢筋网片焊接机需要的MSA数据（MSA数据甚至支持弯折的钢筋网片的加工生产）。

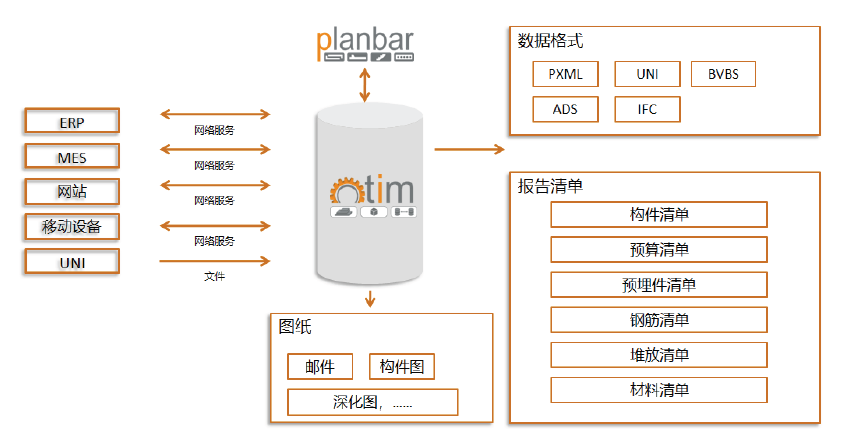

·开放数据接口，推动信息共享化

提供ERP系统数据：Planbar中的模型信息能够以XML数据格式导出，通过对XML数据解析，ERP系统能够轻松的提取混凝土、钢筋、预埋件的物料信息，如：物料名称、编码、数量、单位等等。

提供5D管理平台数据：Planbar提供相关数据，便于实现项目的5D管理。

支持40种以上的数据交换：Planbar可以便捷导出用户需要的任意格式的数据信息，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

支持IFC4 Precast：软件，中控，设备，平台等相关公司共同参与制定的，针对于混凝土预制件的标准数据接口。

支持二次开发：Planbar提供程序二次开发包，方便用户根据自己的业务需求进行二次开放。



软件应用

应用项目：雄安新区京雄城际铁路五标段、七标段。

应用内容：应用PLANBAR软件进行钢筋三维建模，利用PLANBAR软件自动导出的三维钢筋加工数据直接导入智能设备指导钢筋智能化加工。



PLANBAR软件指导钢筋智能化加工：

1、应用PLANBAR软件京雄钢筋工程BIM模型创建

1）创建桥梁构件BIM模型

根据施工设计图纸，对桥梁进行“切块”，划分预制梁单体，并为每个预制构件赋予属性编号，以便后续生产、施工阶段的构件管理。在PLANBAR软件中对不同部位的构件进行分别建模。



2）创建高精度三维钢筋BIM模型

Planbar软件具备强大的钢筋建模功能，它可以通过直接画3D线转化为钢筋，也可以按路径、延曲面批量布置钢筋。

钢筋的弯钩、保护层等设置均有符合国标规范的选项，建模效率高，模型精确度到毫米级，符合钢筋施工下料精度要求。



3）检查和修正

模型建立完毕后，应用Planbar的碰撞检查功能对钢筋和钢筋，钢筋和预埋件之间进行碰撞检查，快速发现设计中存在的不合理问题并及时解决，将错误降到最低，最大限度地避免项目返工的风险。



4）从BIM模型输出钢筋属性清单

在Planbar软件中，可为每个钢筋构件分配唯一的属性编码。

软件可自定义输出钢筋构件属性清单，包含钢筋构件的形状、尺寸、数量、重量、位置等属性信息。

这些信息可以用来直接和施工设计图纸进行比对，用以查找工程量是否存在错误。并且Planbar软件中的三维模型具有非常好的可视性，是否存在设计错误一目了然，有效地避免了以为设计错误而导致的施工返工。



2.输出BVBS格式文件

Planbar在建模完成后可按选择范围直接从Planbar软件输出BVBS钢筋弯折数据文件，只需要简单的通信协议，即可实现BIM数据向智能钢筋加工设备的传递，由BIM数据精准指导钢筋自动化生产，提高钢筋加工效率。一改传统的手动录入数据和尺量原料加工。



3.基于PLANBAR软件加工数据的智能钢筋加工设备自动加工

将BVBS数据文件通过接口或者文件传输的形式发送到智能钢筋设备的MES管理系统中，接口程序将会自动解析出工程名称、使用部位、加工数量以及钢筋加工的边长、角度等参数信息并在后台完成格式转换及绘图工作，最终实现钢筋智能信息化加工。
