医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同

2026/09/01

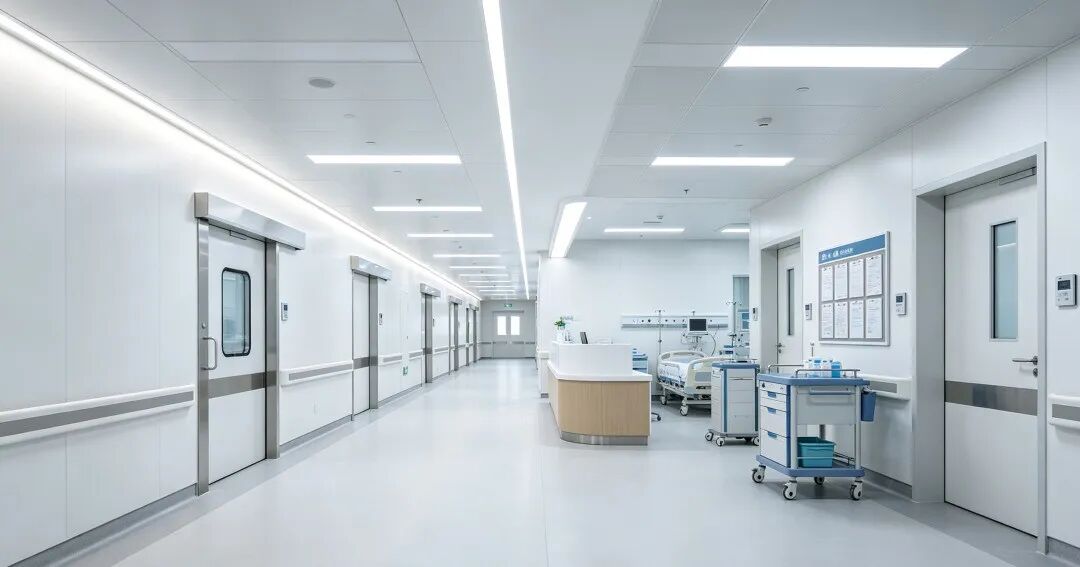

医疗建筑大概是民用建筑中功能最复杂、系统最密集的一类。同样是盖一栋楼，普通办公楼主要解决人和管线的空间问题，而医院不仅要解决人流、物流、污物流的严格分离，还要统筹手术室净化、医疗气体、辐射防护等十几个专项系统。这种复杂性，决定了医院建筑的BIM应用不能照搬常规公建的路子。

特殊性一：功能流线复杂
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 1

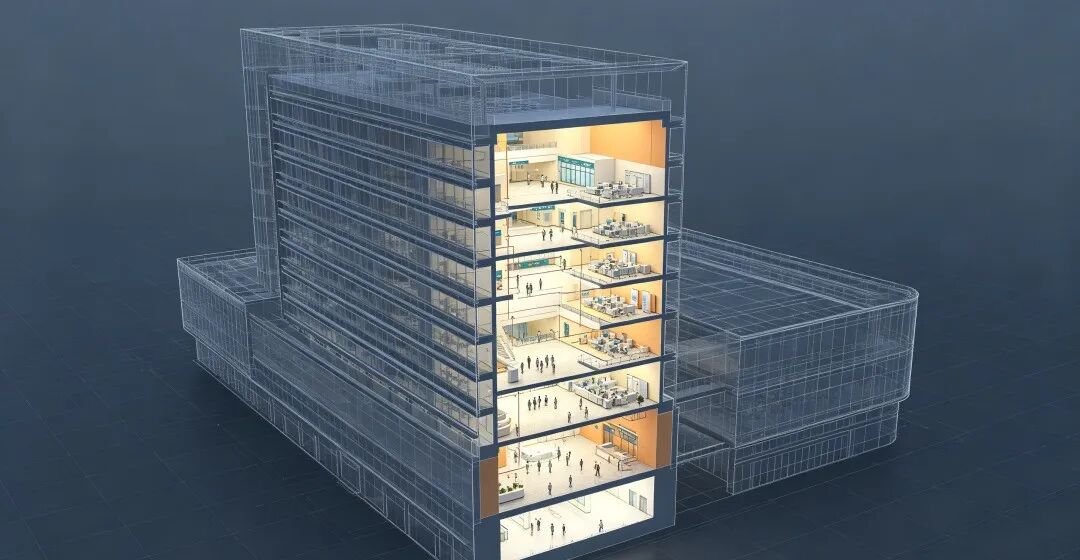

手术室、ICU、放射科、消毒供应中心各有独立的工艺流程和感控要求，患者、医护、洁净物品、污染物四条流线不能交叉。2026年1月起实施的《医疗建筑工程BIM交付导则》，首次对九大医疗专项的BIM模型架构和精细度进行了规范。

特殊性二：机电管线多达几十类
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 2

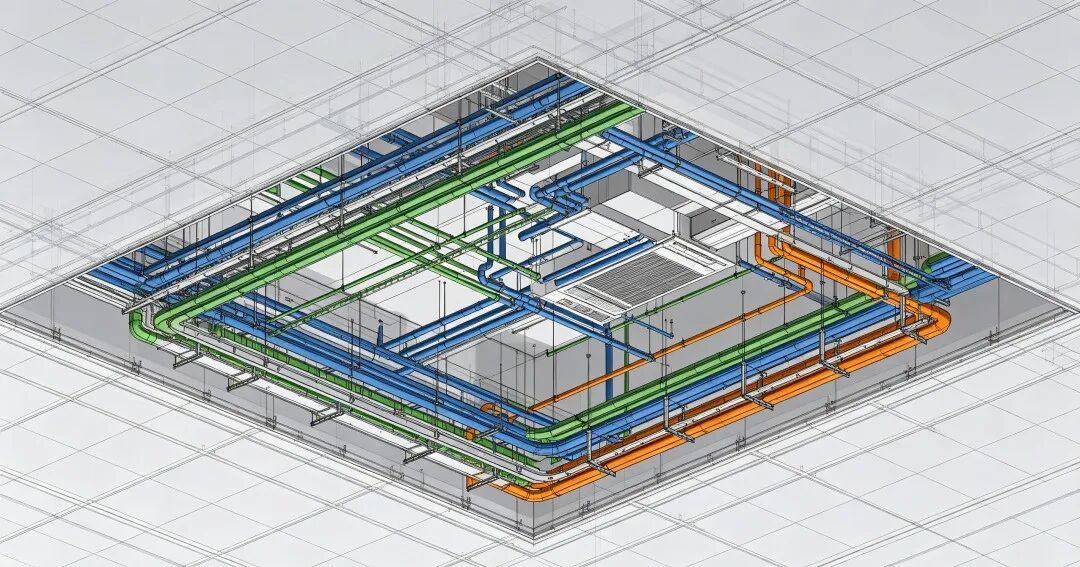

普通建筑无非给排水、电气、暖通三大类，医院在此基础上还要加上净化空调风管、医用气体管道（氧气、压缩空气、负压吸引等）、物流轨道等专项管线。吊顶内管线层层叠叠，一旦冲突就是现场拆改。

特殊性三：施工精度要求极高
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 3

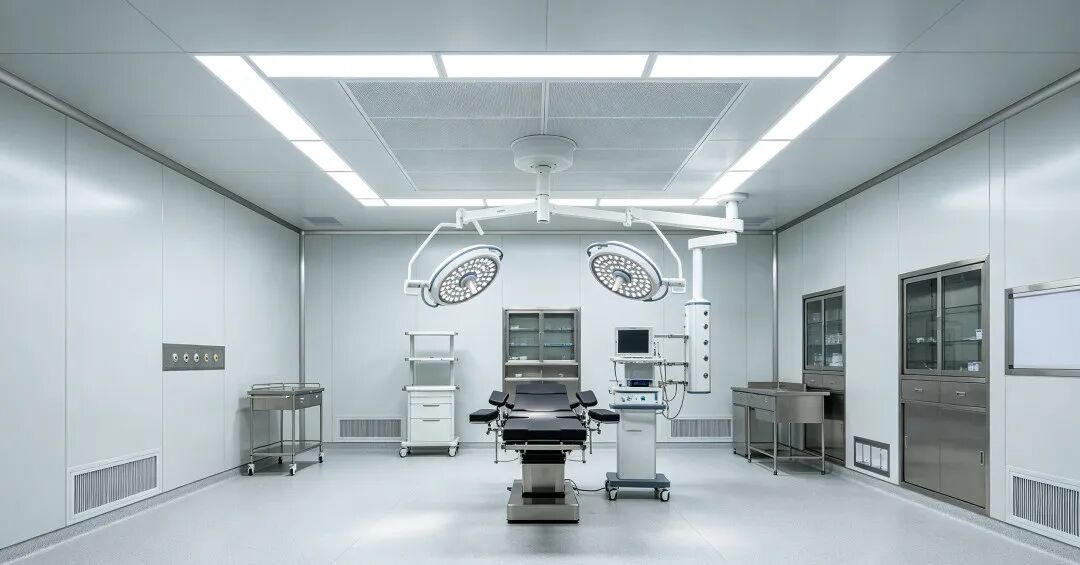

普通公建楼板平整度允许偏差3mm/2m，洁净手术室要求≤1.2mm/2m。防辐射墙体浇筑、净化空调气流组织、医用气体管道密封性，任何一项出问题都直接影响手术安全和医疗质量。

特殊性摆在这儿，怎么破？BIM的系统化解决方案，可以从五个层面展开。

第一，全专业协同设计
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 4

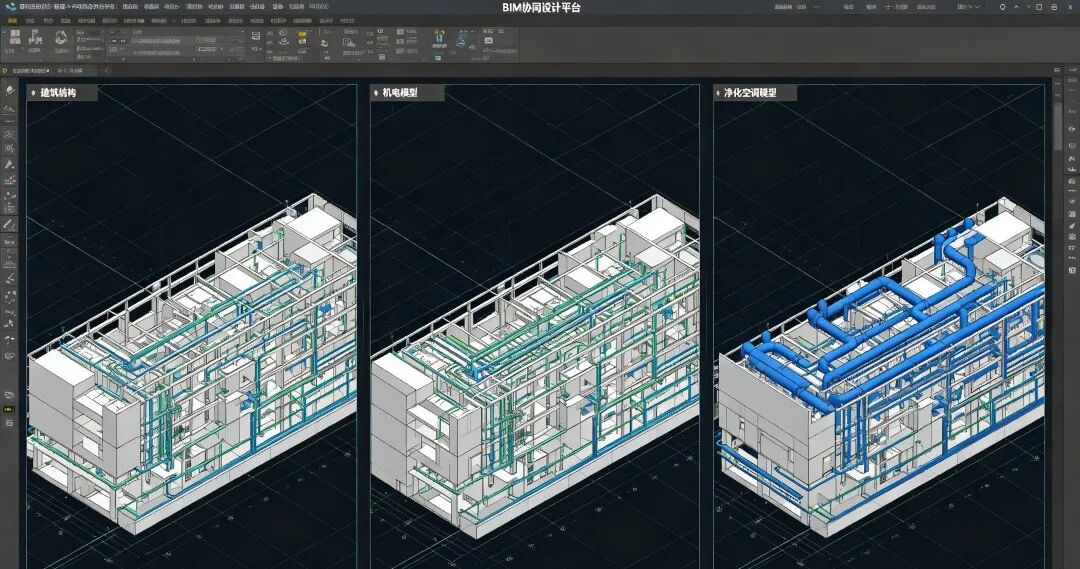

传统模式下建筑、结构、机电、净化各专业各自出图，问题留到现场才发现。BIM平台将各专业模型集成于同一坐标系，设计师在建模阶段就能发现矛盾并及时调整。

第二，管线综合与碰撞检测
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 5

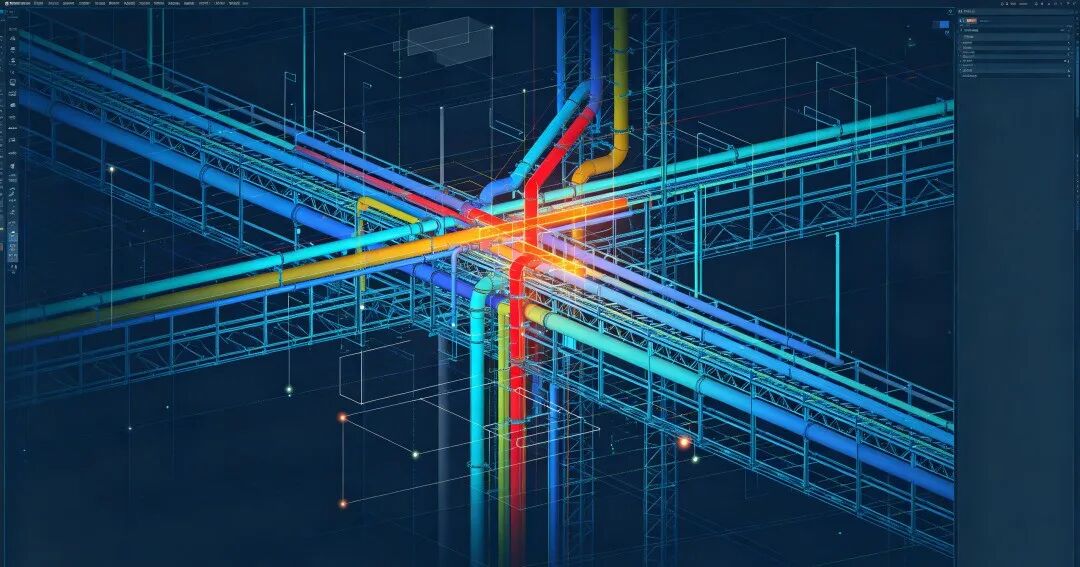

医院管线密集，传统做法靠现场临时避让，代价是大量返工。BIM通过全专业三维模型精准模拟每根管线的走向和标高，提前定位冲突点，让各管线分层错位有序排布，将吊顶净高提升至满足规范要求。

第三，施工模拟与可视化交底
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 6

高精度施工靠二维图纸远远不够。BIM对防辐射墙体、净化结构、医用气体末端进行参数化建模，对复杂工序进行三维动画交底。工人看了模拟再上手，理解成本大幅降低，施工质量一次性达标。

第四，数字化交付
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 7

施工结束后，以BIM模型为载体，整合隐蔽工程、管线走向、设备参数、预留预埋信息，形成完整的数字化竣工模型交付院方。未来改造扩建时打开模型就能看到每一根管道的位置和检修空间，运维效率大幅提升。

第五，智慧运维
医院建筑的BIM特殊性：手术室、净化区、医疗气体的三维协同 8

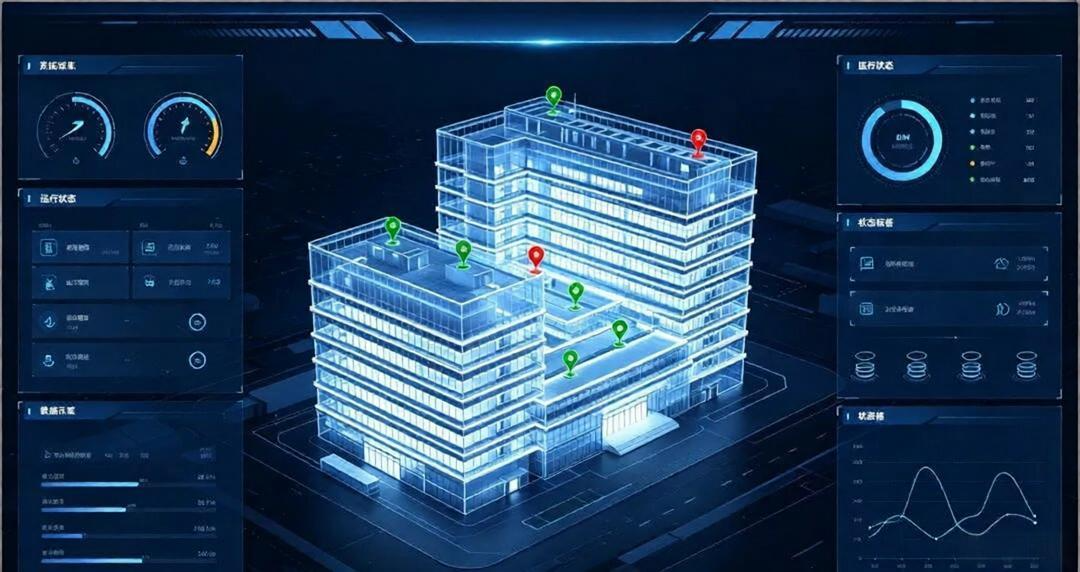

医院建成后，BIM模型的价值才开始真正释放。依托模型联动物联网传感器，实时监测净化空调、医用气体管道等关键数据。一旦某一路管道压力异常或过滤网需更换，系统在三维模型中自动定位故障点并推送告警，维修人员可精准快速到场处置。

医疗建筑的复杂性，恰好是BIM技术价值最大化的战场。从设计协同到碰撞检测，从施工模拟到智慧运维，BIM正在让医院建设从“经验驱动”走向“数据驱动”。

〈〉
