一个快速分类和管理BIM模型编码的诀窍

BIM模型编码是BIM技术中的关键环节，旨在通过对模型中的构件、材料、设备等要素进行唯一标识和系统化管理，确保信息的精确传递，维护信息的完整性和准确性。这一环节不仅提升了建筑设计和施工过程的效率与协同性，还为后续的运维管理提供了有力的数据支持。随着建筑行业的数字化和智能化发展，BIM模型编码已成为推动项目全生命周期管理的重要工具。


一、BIM模型编码的分类
根据不同的需求和应用场景，BIM模型编码的分类可以有多种划分方式，以下是几种常见的分类方法：
1.基于元素属性的分类
1）构件分类与编码：将建筑模型中的构件（如梁、柱、墙等）按照其功能、形状、材料等属性进行分类，并为每个构件分配唯一的编码。这种分类方式便于快速查找构件的相关信息，如尺寸、材料、供应商等。
2）设备分类与编码：将建筑模型中的设备（如电梯、空调、照明设备等）按照其类型、品牌、型号等属性进行分类，并为每个设备分配唯一的编码。这有助于管理和维护设备信息，确保设备的正确安装和运行。
3）材料分类与编码：将建筑模型中的材料（如混凝土、钢材、木材等）按照其种类、规格、供应商等属性进行分类，并为每种材料分配唯一的编码。这种分类方式有助于材料采购和管理，确保材料的正确使用和库存控制。
4）空间分类与编码：将建筑模型中的空间（如房间、走廊、楼梯间等）按照其功能、用途、面积等属性进行分类，并为每个空间分配唯一的编码。这有助于空间规划和管理，提高建筑空间的利用率和舒适度。
2.基于编码类型的分类
1）物品编码：是对建筑项目中所有实体的唯一标识，包括物品类别（如墙体、门窗、管道等）、规格型号（如门窗的尺寸、管道的材料等）以及附加属性（如颜色、材质等）。
2）属性编码：用于描述BIM模型中元素的特定属性，如尺寸、重量、位置等。这些属性编码可以帮助用户更深入地了解模型中的元素，并在需要时进行精确查询和修改。
3）分类编码：用于将BIM模型中的元素按照其类别进行分类，并分配相应的编码。这种分类编码方式有助于用户快速定位和管理模型中的元素，提高工作效率。
3.基于编码方式的分类
1）数字编码：使用数字或数字组合来表示不同的类别或属性。数字编码简单明了，易于理解和记忆，便于数据整理和查询。
2）字母编码：使用字母来表示不同的类别或属性。字母编码同样具有简洁明了的特点，但相对于数字编码来说，可能需要更多的字符来表示相同的类别或属性。
3）混合编码：将数字和字母组合在一起，表示不同的类别或属性。混合编码可以更详细地划分不同的类别，提供更多的信息，但也可能增加编码的复杂性和记忆难度。
4.基于国家标准的分类

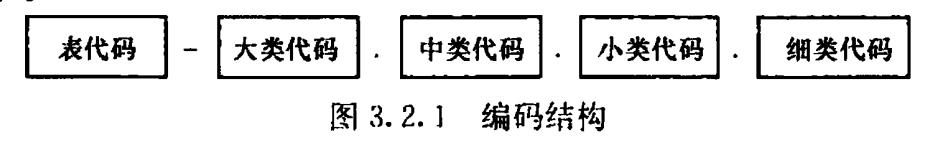

在中国，BIM模型编码应遵循国家相关标准，如《建筑信息模型分类和编码标准》（GB/T 51269-2017）。该标准规定了建筑信息模型中信息的分类方式和编码办法，涵盖了建设资源、建设行为和建设成果等信息。根据该标准，BIM模型编码应包括表代码、大类代码、中类代码、小类代码和细类代码等各级代码，各级代码之间采用特定的字符进行分隔和连接。


二、BIM模型编码的注意事项
在BIM模型编码过程中，需要注意以下几点：
1.统一规范
BIM模型编码需要遵循统一的规范和标准，如《城市轨道交通工程信息模型分类和编码标准》或《建筑信息模型分类和编码标准》(GB/T 51269-2017)等，以确保编码的一致性和准确性。
2.确保编码的唯一性
每个BIM模型元素都应有一个唯一的编码，以确保在整个项目中可以准确地识别和引用该元素。
3.考虑编码的层次结构
BIM模型编码可以具有层次结构，以反映模型元素之间的关系和层次。例如，可以将整个建筑作为一个顶层元素，然后将其分解为楼层、房间、构件等更低层次的元素，并为每个层次分配相应的编码。
4.维护编码的文档和更新记录
包括编码的命名规则、编码列表、编码的变更历史等，这些文档应易于访问和更新，以便所有项目参与方都可以参考和使用。
5.可扩展性
BIM模型编码应具有一定的可扩展性，以适应不同项目和不同阶段的需求。随着项目的进展和需求的变化，编码体系可以进行相应的调整和完善。
6.易于识别和使用
BIM模型编码应简洁明了，避免过于复杂和冗余的编码方式，方便用户进行信息的查询和管理。


三、BIM模型编码的优势
BIM模型编码在BIM中扮演着至关重要的角色，具有一系列显著的优势。以下是BIM模型编码的主要优势：
1.提高数据的可靠性和准确性
通过规范的编码标准，BIM模型中的元素可以得到明确的定义和分类。这使得设计师、施工方和维护人员在交流和使用BIM模型时能够达成一致的理解，避免了因信息不准确或混乱而导致的错误和误解。这种明确性和一致性是确保项目顺利进行的基础。
2.增强数据的可查询性
在大型建筑项目中，BIM模型通常包含大量的元素和信息。没有统一的编码标准，查找特定元素和信息将变得非常困难。而有了BIM编码标准，每个元素都有唯一的编码，可以通过编码进行精确的查询和定位，极大地提高了BIM数据的可查询性。这有助于快速找到所需信息，提高工作效率。
3.促进信息交流与协同设计
BIM模型编码能够很好地划分各类设备设施信息，实现专业与专业之间的信息交流，促进各参与方、各专业进行BIM协同设计。同时，它还能实现专业内部各设计人员的信息交流，有利于构件信息的管理与共享。这有助于减少误解和冲突，提高协同工作的效率。
4.提高管理效率
BIM构件编码采取有序的规则（如五级编码），使得每个构件都有唯一的标识。这种有序的编码方式有助于实现构件的快速识别和分类管理，从而提高整个项目的管理效率。

5.建立数据库和信息管理平台
基于统一的编码标准，可以建立相关的数据库和构件信息管理平台（艾三维编码系统）。这些平台能够实现BIM模型构件信息在同一个工作平台的集中管理，确保信息传递的通畅性与准确性。这为项目的全生命周期管理提供了有力的支持。
6.支持数据分析与决策
BIM模型中的编码信息不仅限于简单的标识符，还可以包含丰富的属性数据和关联关系。这些编码化的数据为数据分析提供了便利，使得项目团队能够利用BIM模型进行成本估算、进度模拟、能耗分析等多种类型的分析工作。通过数据分析，项目团队可以更加准确地评估项目风险、优化设计方案、制定施工计划，为项目决策提供有力的支持。
7.便于运维管理
在建筑的运维阶段，BIM模型可以作为建筑设施的数字孪生体，为资产管理提供重要的支持。通过编码，可以轻松识别和追踪建筑设施中的各个组件和设备，了解其位置、状态、维修历史等信息。这有助于运维团队进行高效的资产管理和维护工作，降低运营成本，提高设施的性能和寿命。
综上所述，BIM模型编码在提高数据可靠性、增强数据可查询性、促进信息交流、提高管理效率、建立数据库和信息管理平台以及支持数据分析与决策等方面具有显著优势。基于此，为了高效管理BIM模型并实现快速编码，加速建筑行业的数字化与信息化转型，我们需要引入艾三维编码系统。

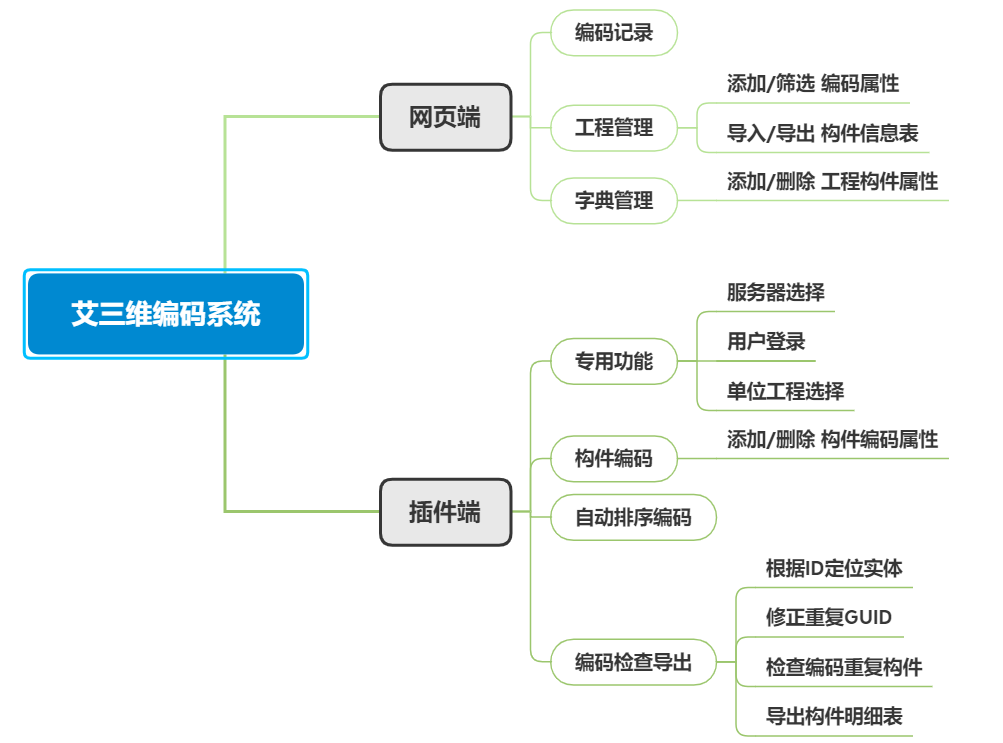

艾三维编码系统，是我司精心研发的BIM模型高效编码解决方案，集成了网页端与插件端两大核心模块。网页端作为该系统的中央枢纽，承担着全面管理各项目构件编码属性的重任，确保信息的集中与有序。而插件端则扮演着执行者的角色，深入项目编码工作，负责每一个构件的具体编码情况，两者协同工作，共同推动BIM模型编码过程的高效与精准。


网页端
艾三维编码系统的网页端平台集成了三大功能模块：编码记录、工程管理以及字典管理，它们紧密协作，不仅确保了系统内所有构件编码数据的一致性和准确性，还推动了项目构件的高效编码与分类管理，为后续BIM应用与实施提供了坚实的基础。

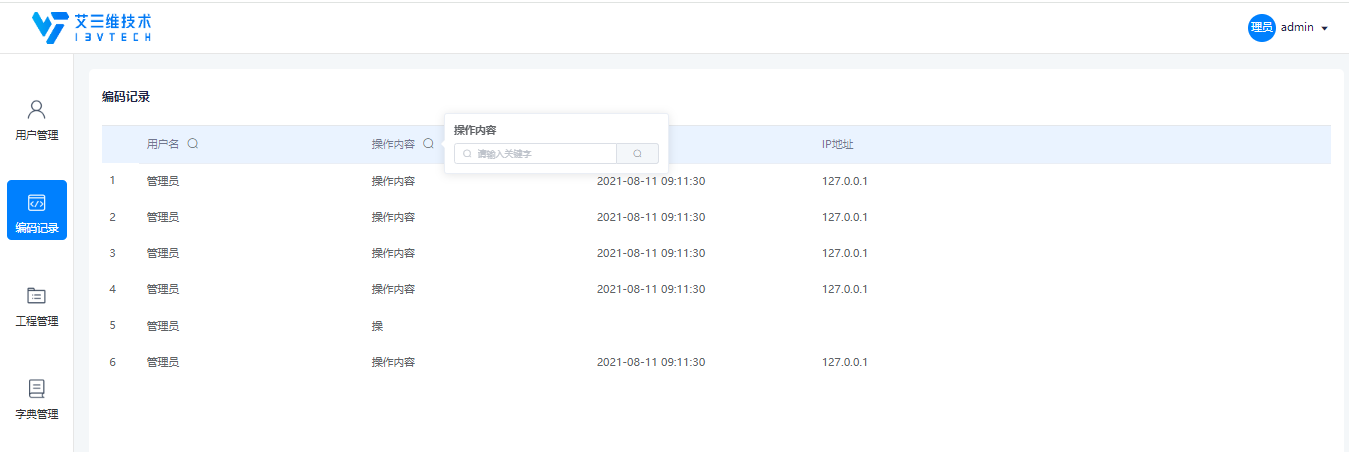

1.编码记录
通过编码记录功能，用户可以迅速浏览、筛选并精确定位到所需的编码信息，从而高效地实现编码记录的追溯与有效管理。这一流程不仅提升了工作效率，还确保了编码数据的准确性和可追溯性。

2.工程管理
工程管理功能支持新增项目，并允许用户对项目内的各个构件进行细致的分类与编码工作。这些构件的编码信息既可以通过手动方式逐一添加，也能利用一键导入功能，快速批量处理，极大地提升了构件编码管理的效率与便捷性。

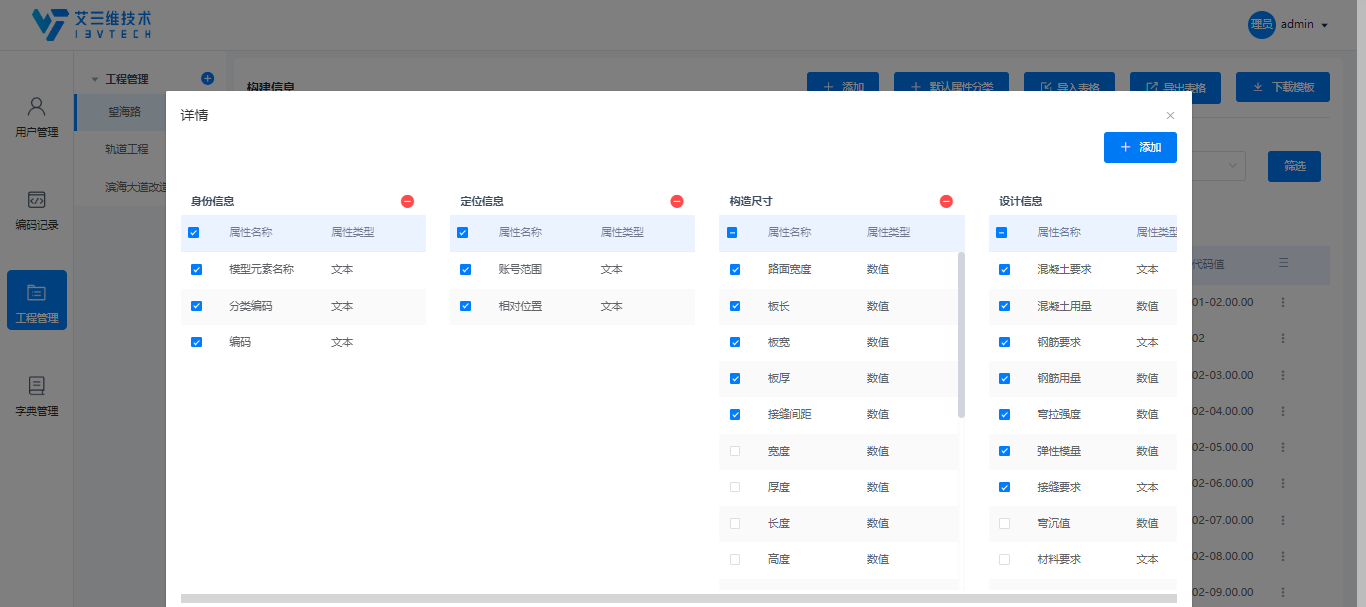

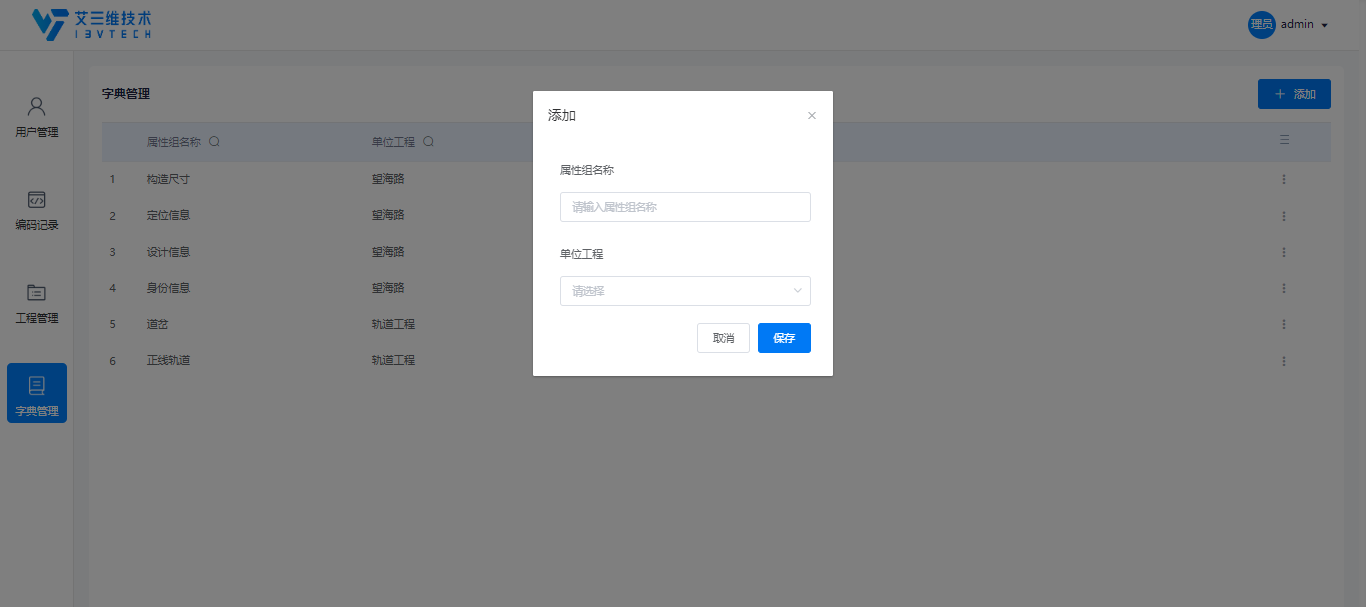

3.字典管理
字典管理功能旨在为单位工程内的属性组提供全面的管理支持，包括属性的添加、删除以及修改操作，确保属性组的灵活配置与实时更新。


插件端

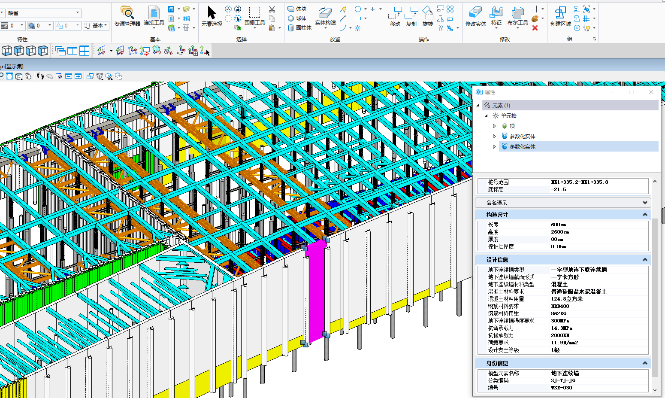

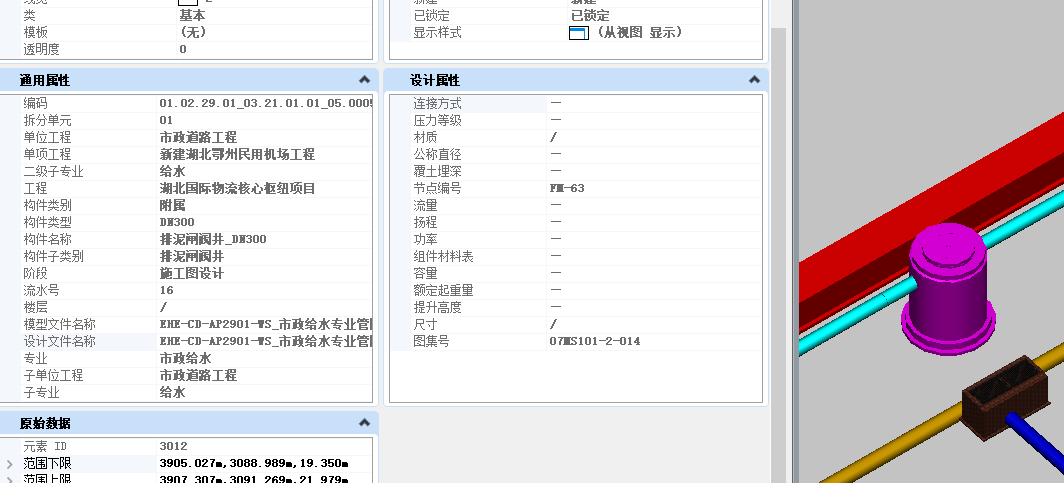

艾三维编码系统的插件端，是一款专为BIM模型设计的自动化编码工具。该插件能够精确识别检查模型的编码状态，无论是遗漏编码还是重复编码，都能迅速发现并处理。同时，它提供了便捷的操作界面，让用户能轻松为构件添加身份信息、定位信息、尺寸数据以及设计参数等关键编码属性，确保编码信息的完整性和准确性。
艾三维编码插件应用广泛，能无缝融入各类工程项目中，成为BIM项目管理中不可或缺的一部分。通过使用该插件，项目团队不仅显著提升编码效率，还能大幅降低人为错误与冗余操作的风险，进而优化整个BIM项目管理流程，促进项目更加顺畅、高效地推进。

1.专用功能

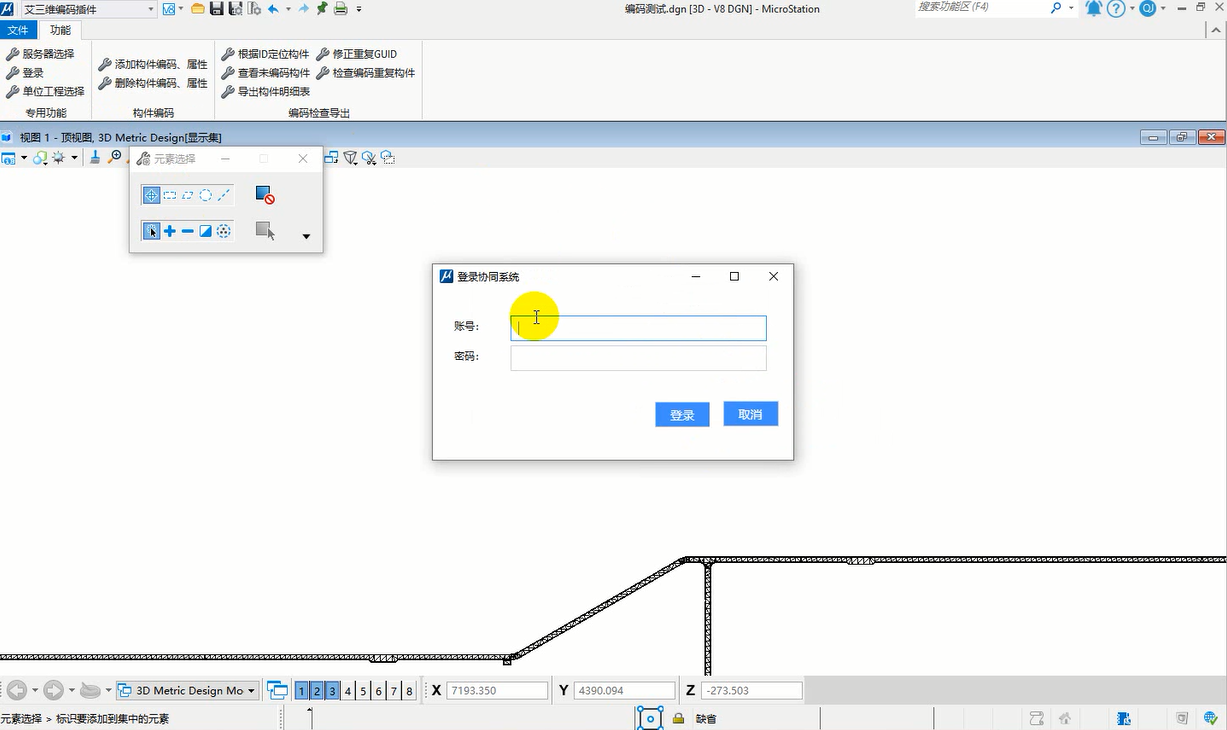

专用功能涵盖了服务器选择、用户登录、单位工程选择三个功能，用户能够迅速概览并掌握特定单位工程的编码详情。

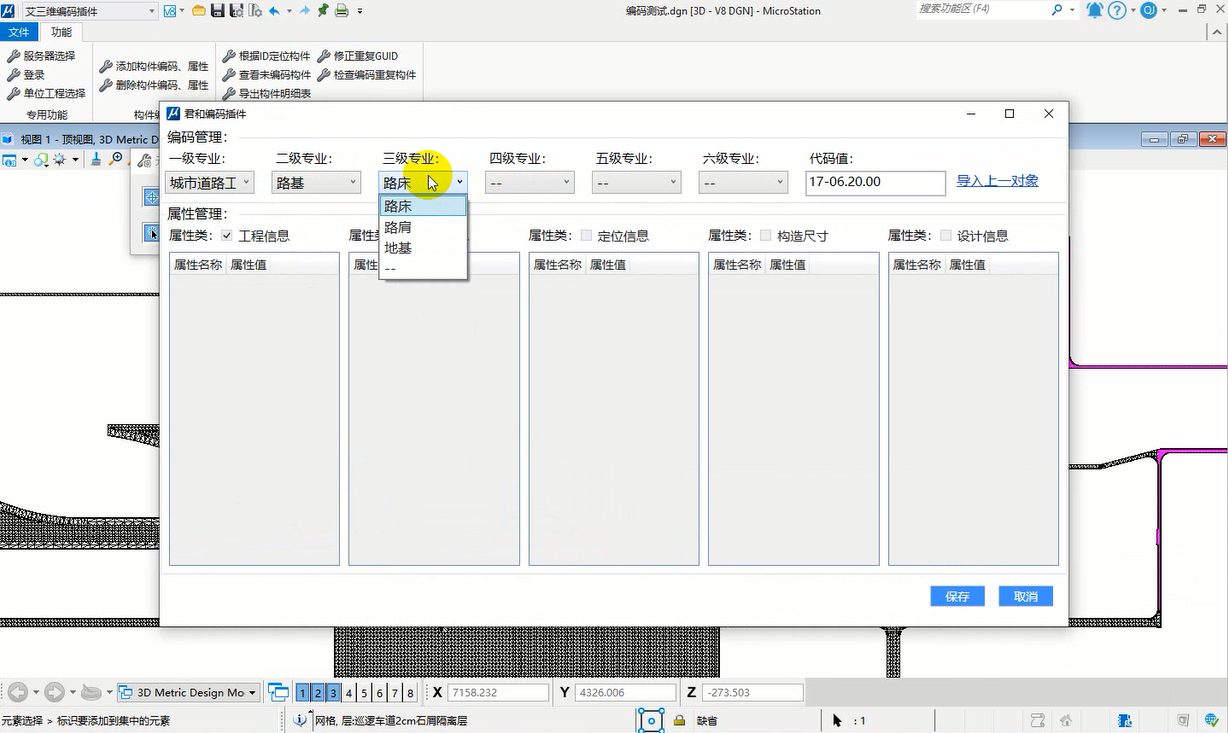

2.构件编码管理

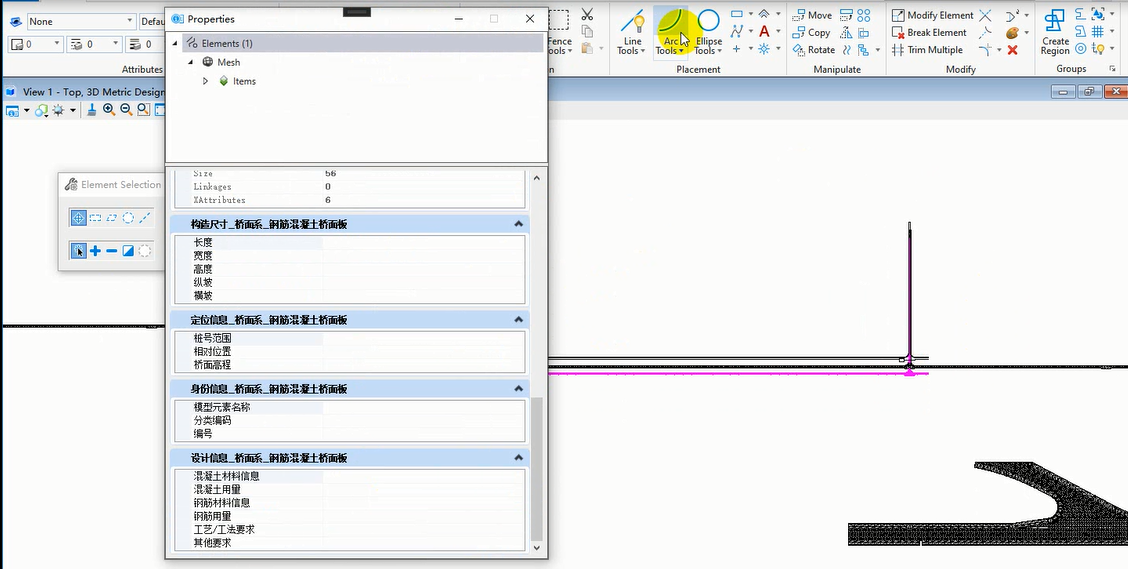

构件编码管理模块涵盖了添加与删除构件编码属性两大功能。在添加构件编码属性时，用户不仅能够轻松添加身份信息、定位信息、构造尺寸、设计信息以及工程信息五大类核心属性，还能通过系统网页端灵活自定义并添加额外所需编码属性，从而确保该模块能够迅速且精准地适应各类工程项目的特定需求。

3.自动排序编码

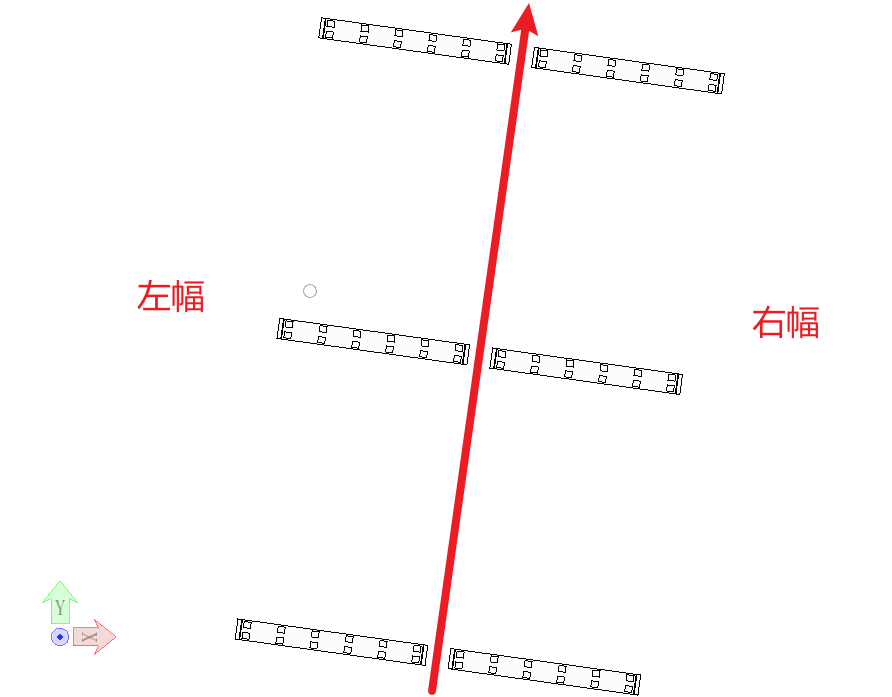

自动排序编码模块创新性地支持在三维模型中选取一条包含方向信息的线段作为基准。根据该线段指示的方向，该模块能够智能地引导构件编码过程，确保在红线的左侧，构件遵循从左至右的顺序进行编码；而在红线的右侧，则采取从右至左的编码方向。此外，该模块还支持按照桩号大小进行排序，用户可根据项目需求，选择从小桩号到大桩号或从大到小的顺序进行编码，从而极大地提高了编码的准确性和效率。

4.编码检查导出

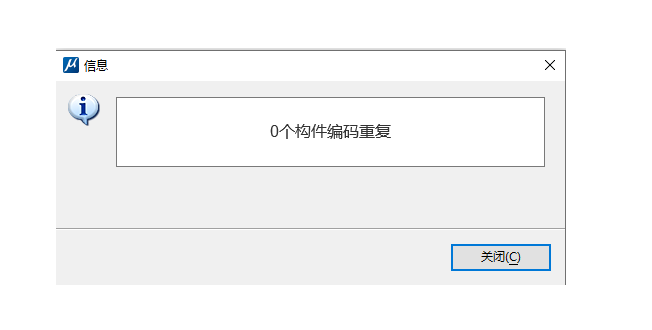

编码检查与导出模块集成了多项实用功能，包括：基于ID精确选择实体、自动修正重复的GUID、查看尚未分配编码的构件、检查并识别出编码重复的构件以及一键导出详尽的构件明细表。这些功能共同协作，确保了编码工作的全面性、准确性和高效性。

通过采用艾三维编码系统，用户不仅能够迅速响应各类工程项目的复杂编码需求，享受高效、便捷的编码服务，还能推动编码工作的标准化、自动化与智能化进程，显著提升项目管理效率与数据应用价值，为企业的数字化转型和可持续发展提供有力支撑。
