土石方工程量计算方法及误差分析

土石方计算不仅关系到工程成本控制，还直接影响施工方案的可行性和安全性。精确的土石方量计算可以避免资源浪费，优化施工流程，提高工程经济效益。因此，研究不同计算方法的适用条件和精度水平具有重要的现实意义。




一、土石方工程计算基本原理

土石方工程量计算的核心是通过测量和计算确定施工区域内土石方的开挖或填筑体积。计算过程通常包括地形测量、数据处理和体积计算三个主要环节。基本原理是基于对施工区域原始地形和设计地形的空间差异分析，通过数学模型计算两者之间的体积差异。

计算方法的准确性取决于三个关键因素：地形数据的获取精度、计算模型的合理性以及数据处理过程的严谨性。在实际工程中，需要根据工程规模、地形复杂程度、精度要求和设备条件等因素，选择最适合的计算方法。无论采用何种方法，都必须遵循统一的测量基准和计算标准，确保计算结果的可靠性和可比性。




二、传统土石方工程量计算方法

横断面法是最常用的传统土石方计算方法之一，适用于线性工程如道路、渠道等。该方法沿工程轴线按一定间距布设横断面，测量每个断面的地面线和设计线，计算相邻断面间的土石方量。计算精度受断面间距影响较大，间距越小精度越高，但工作量也随之增加。在复杂地形区域，需要加密断面布置以获得可靠结果。

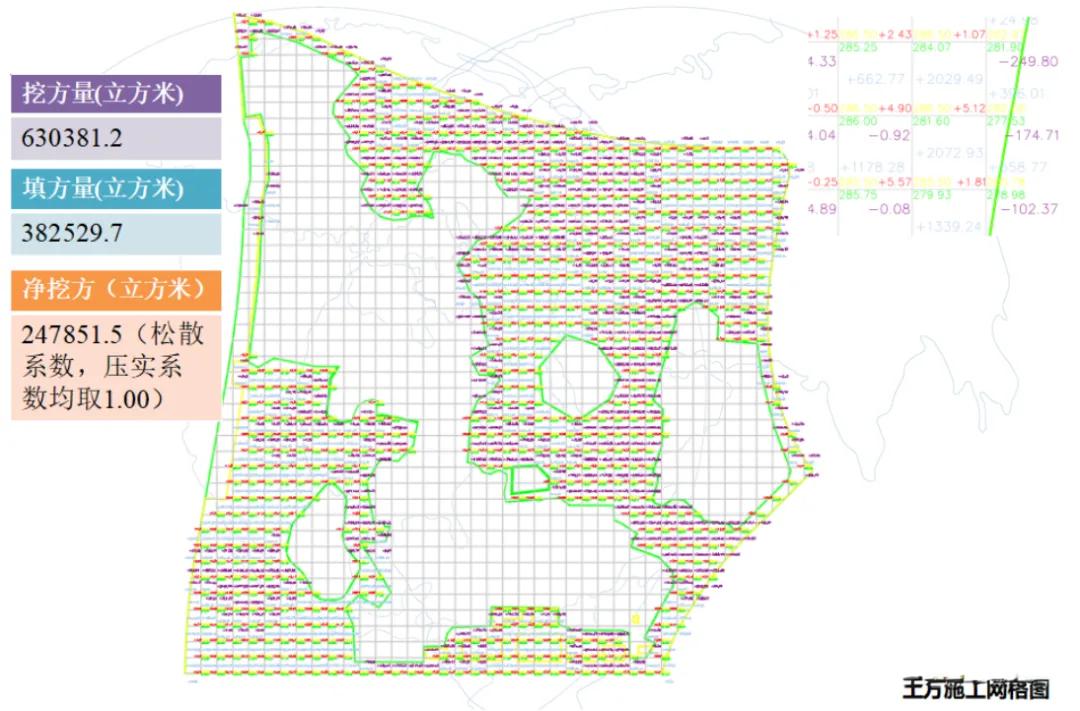

方格网法适用于大面积场地平整的土方量计算。该方法将计算区域划分为若干正方形网格，测量每个网格角点的原地面高程和设计高程，计算每个网格的挖填高度，再根据棱柱体或锥体公式计算每个网格的工程量并汇总。方格网法的精度取决于网格大小，通常采用10m×10m或20m×20m的网格。该方法计算量大但系统性强，适合规则场地的土方平衡计算。

等高线法利用地形图上的等高线计算土石方量，通过求取相邻等高线围成的面积和等高距来计算体积。这种方法适用于大范围、高差较大的区域，但精度受限于等高线的测绘精度和密度。随着数字测绘技术的发展，传统等高线法已逐渐被数字高程模型（DEM）所取代。




三、现代土石方工程量计算技术

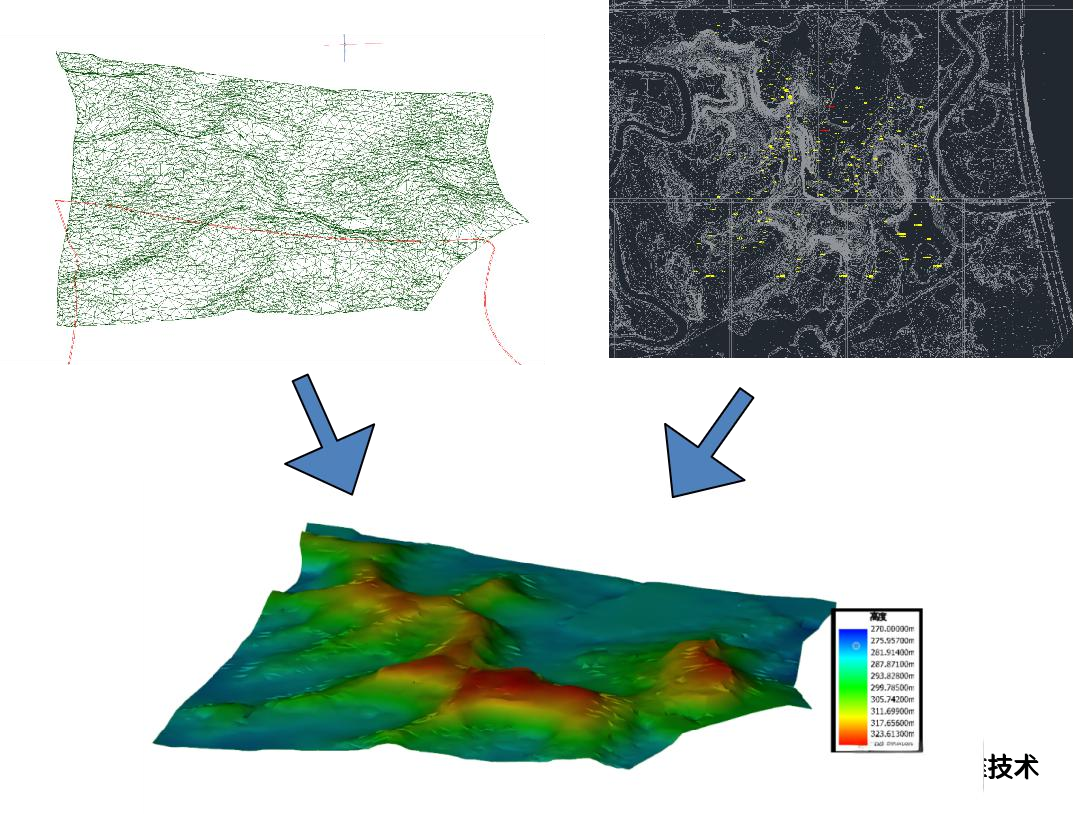

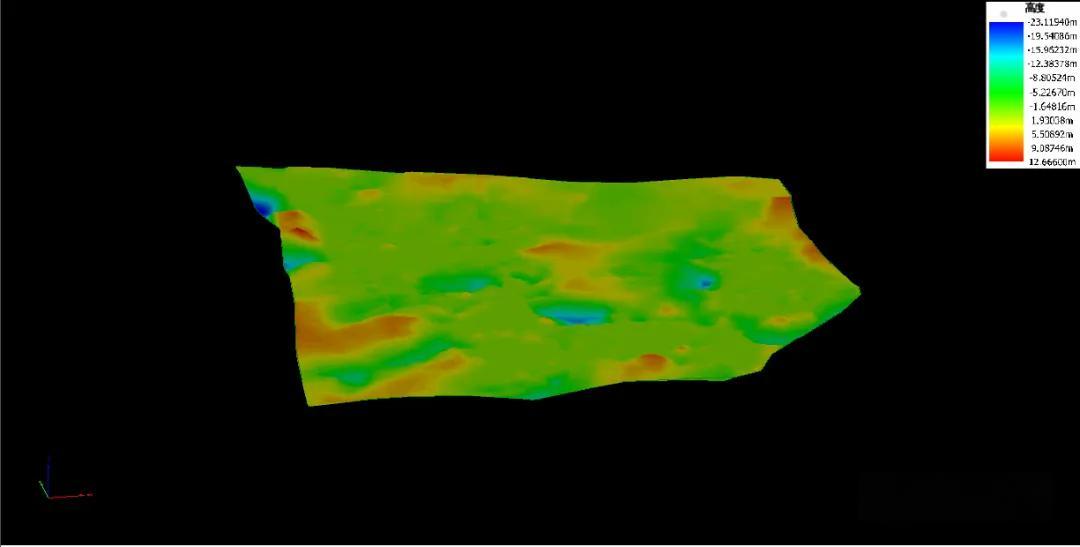

数字高程模型（DEM）法是随着计算机技术发展而兴起的新型计算方法。它通过建立施工区域的三维数字地形模型，利用专业软件自动计算挖填方量。DEM法可以处理海量地形数据，实现高精度计算，并能进行三维可视化和多方案比选。随着无人机航测和三维激光扫描技术的普及，DEM法正逐渐成为主流的土方量计算方法，但其对硬件设备和软件操作的要求较高。

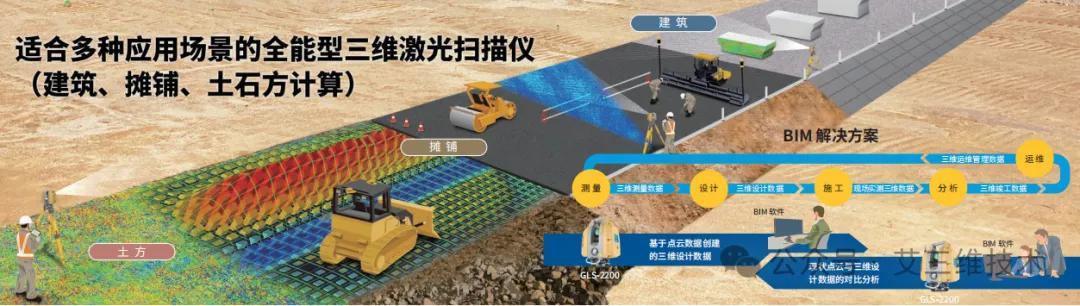

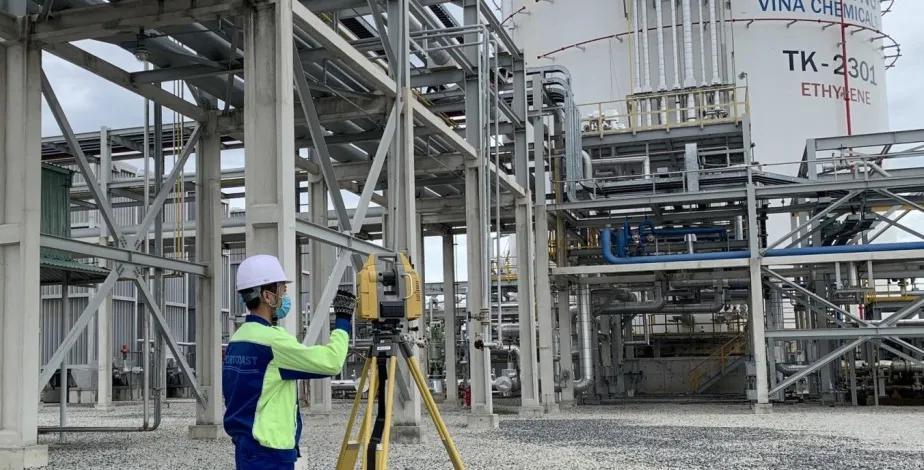

三维激光扫描技术是近年来发展迅速的土石方测量方法，通过激光雷达快速获取目标区域的高密度三维点云数据，构建精细的数字地面模型。这种方法测量效率极高，单站扫描即可覆盖大面积区域，且数据精度可达厘米级。如拓普康GLS-2200三维激光扫描仪，其超长的测距范围（500m）和超高的扫描精度（ 1mm），在工程项目的各个阶段都能发挥巨大的作用，可以显著提高工作效率，提升工作质量。


扫描得到的点云数据搭配点云数据处理软件可以自动生成等高线、横断面等地形产品，并直接用于土石方量计算。尽管设备投入较大，但在大型土石方工程中，其综合效益十分显著。


三维激光扫描仪详情：拓普康GLS-2200 三维激光扫描仪

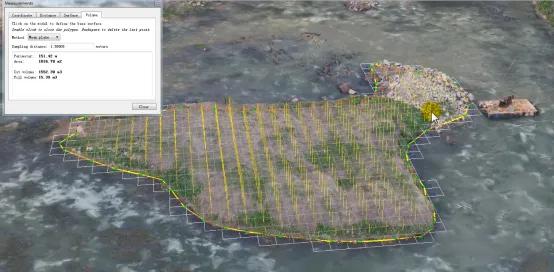

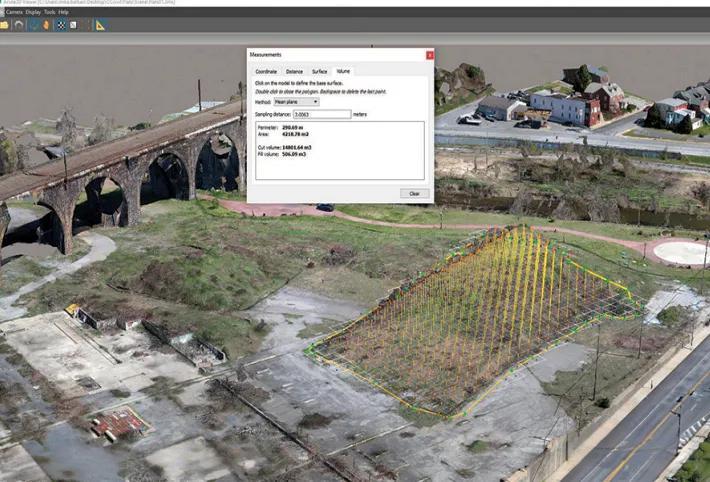

无人机摄影测量技术结合了航空摄影和近景摄影测量的优点，通过无人机搭载的高分辨率相机获取地表影像，经摄影测量处理生成三维地形模型。这种方法作业灵活，成本相对较低，特别适合地形复杂、人员难以到达的区域。随着处理算法的不断优化，无人机摄影测量的精度已能满足大多数土石方工程的精度要求。




四、土石方计算中的误差分析与控制

土石方计算误差主要来源于测量误差、模型误差和计算误差三个方面。测量误差包括仪器误差、人为读数误差和环境因素影响；模型误差源于地形简化假设与实际情况的差异；计算误差则由数值计算方法和舍入误差导致。了解这些误差来源是进行误差控制的前提。

提高计算精度的关键措施包括：优化测量方案设计，保证足够的数据密度；选择适当的计算方法，匹配工程特点和精度要求；严格质量控制，对原始数据进行检核和平差处理；采用合理的数学模型，减少简化假设带来的误差。在实际工程中，通常需要根据成本效益分析，在精度要求和经济效益之间寻求平衡。




五、典型工程案例分析

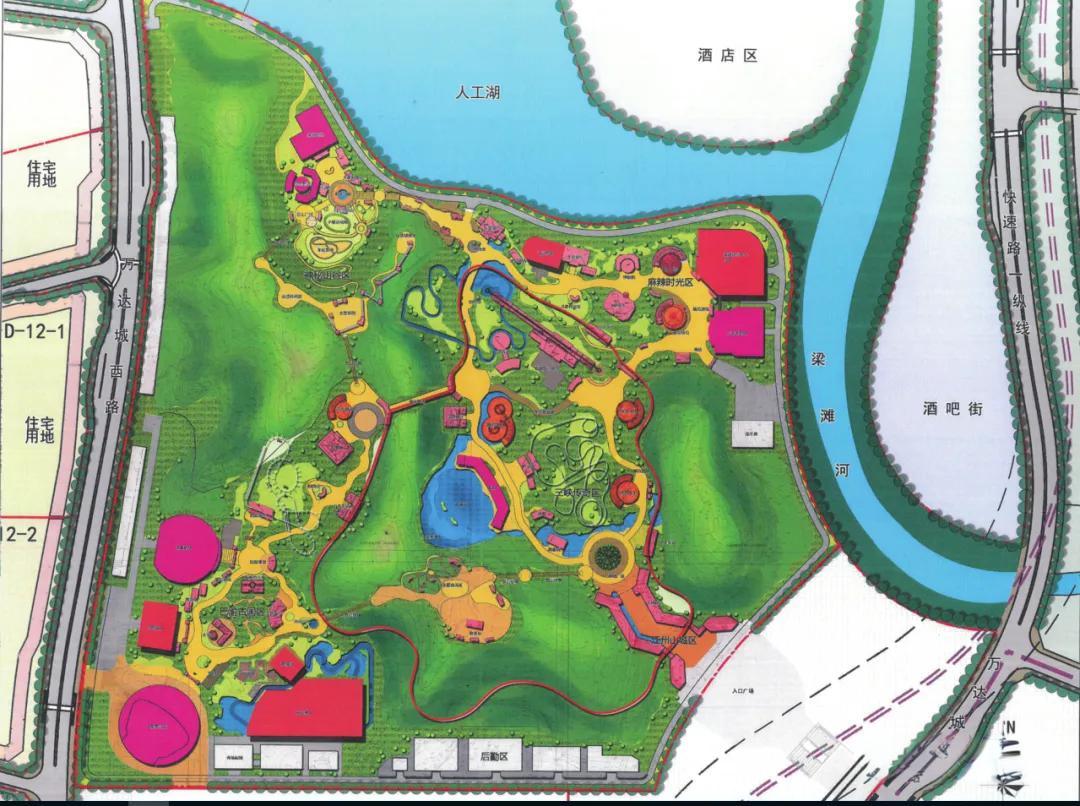

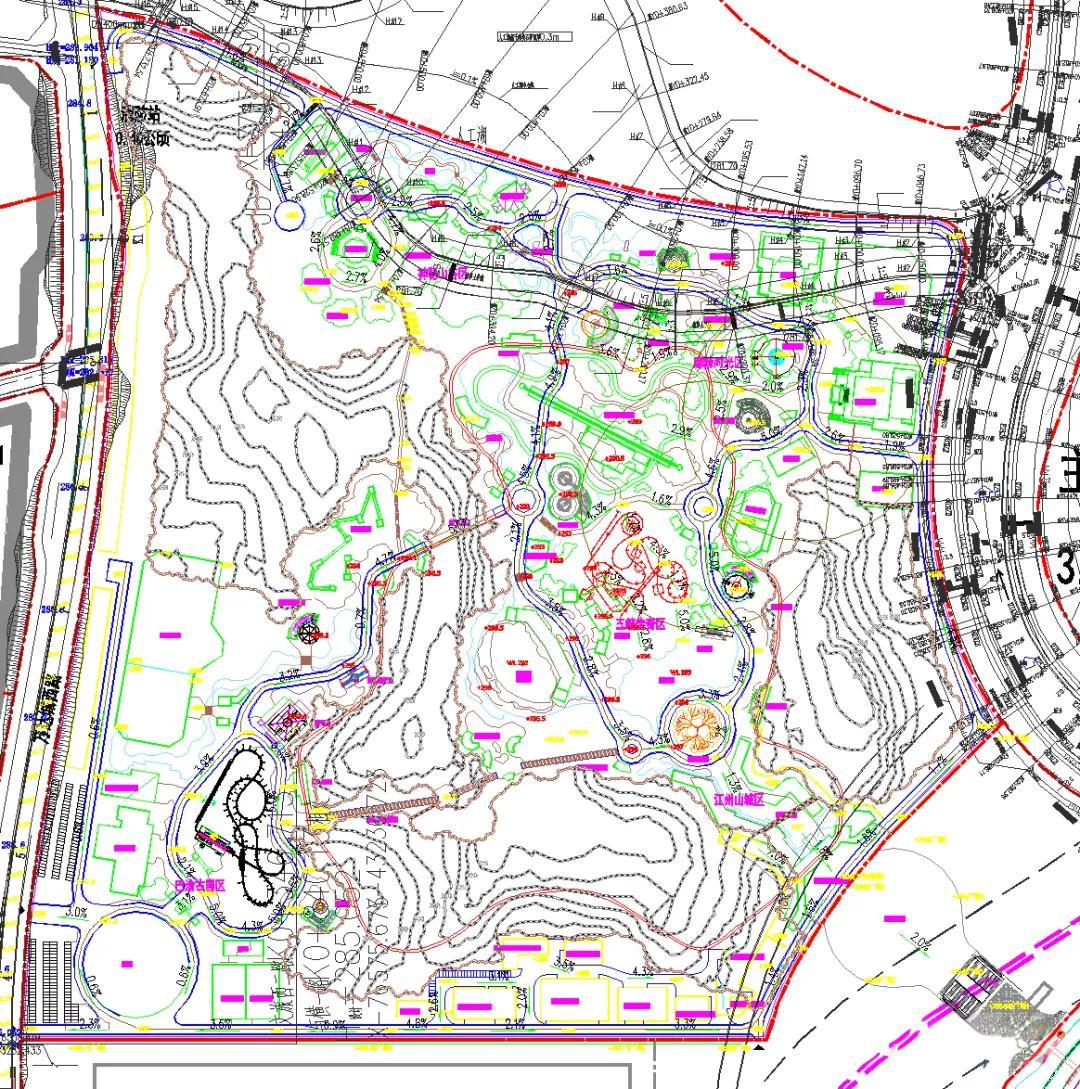

某室外主题乐园场地项目场地在1平方公里左右，乐园内部有道路多条，各种游乐设施依山而建，建筑物种类多且景观要求高，含隧道地下管线，专业多且杂，设计人员沟通难度大，多专业协同设计困难。



1.项目难点
1) 场地大，利用率要求高；
2) 专业多，涉及路隧、景观、动画、消防、电气等多专业协同难度大；
3) 乐园游乐设施种类多，对消防、景观、游客到达度等要求高；
4) 项目依山而建，土方的填挖量大，控制土方量且保障各专业设计不冲突是场地设计人员的最大难点。



2.解决方案
针对以上项目难点，利用道路设计软件Openroads Designer进行精准建模和计算分析：
1）创建的模型精度高，模型涉及面广（道路、隧道、场地、管道、边坡、湖泊、山上小径）；
2）直接统计各道路土方量和各个区域的场地填挖方量；
3）根据边坡生成道路挖填方量。



具体做出如下工作：

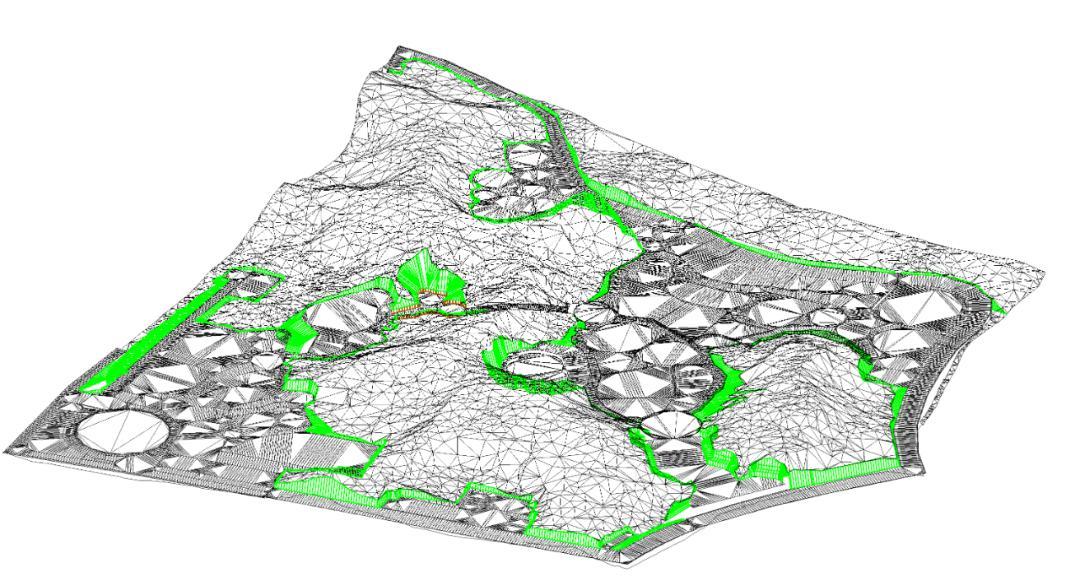

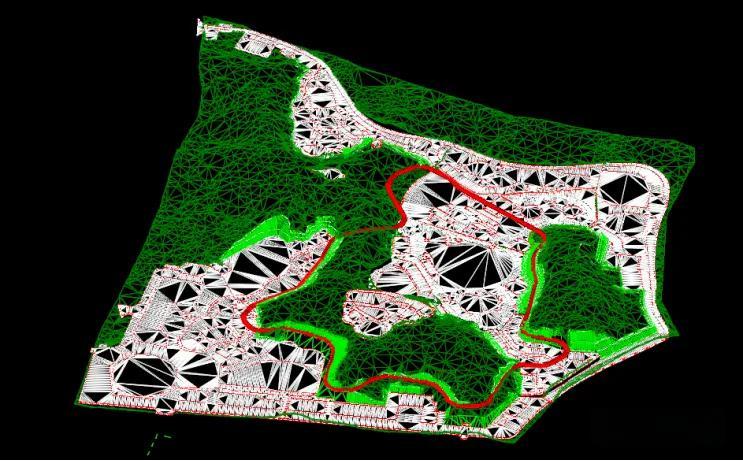

a.基于设计图纸，建立与设计图纸相符的DTM模型，建立场平、道路、景观地形及道路放坡等相关模型；
b.基于方案图纸及后续调整初步设计、施工图纸进行了多次配合调整；
c.基于边坡设计方案进行边坡建模工作；
d.基于湖泊设计方案建立了大湖秀场地及其瀑布方案；
e.小火车轨道的地理位置及其与周边地形的放坡关系；

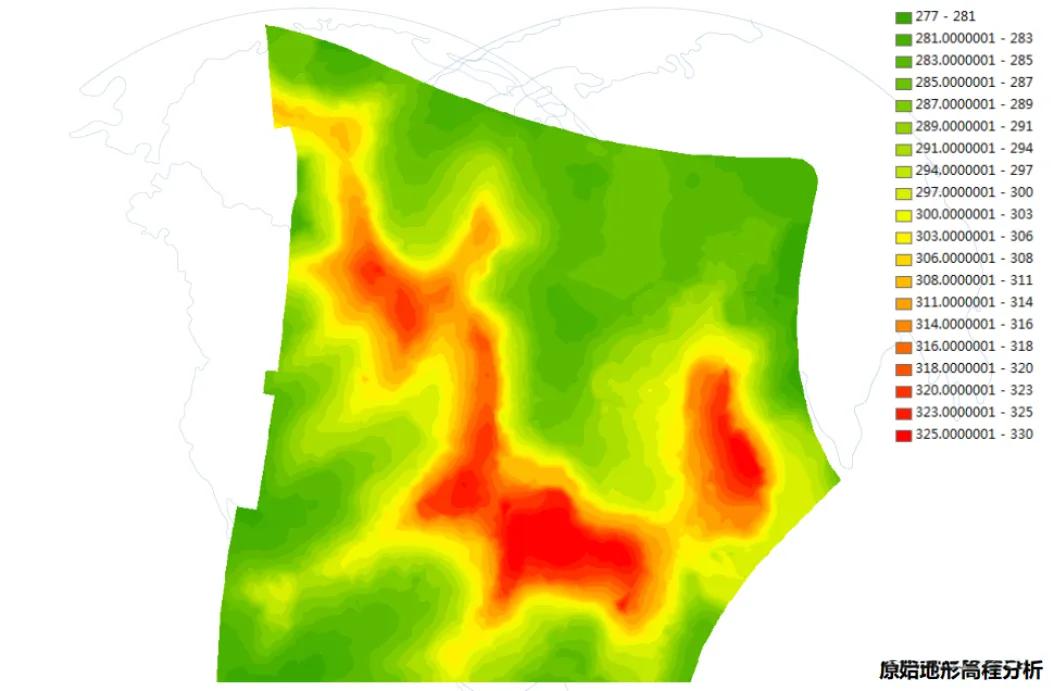

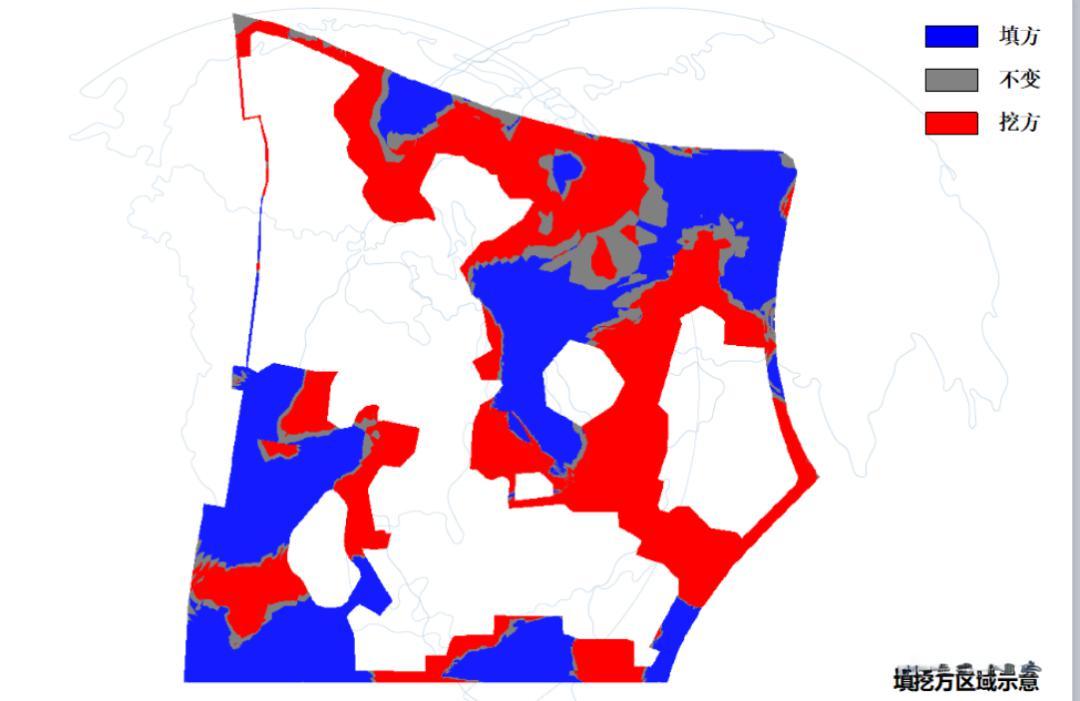

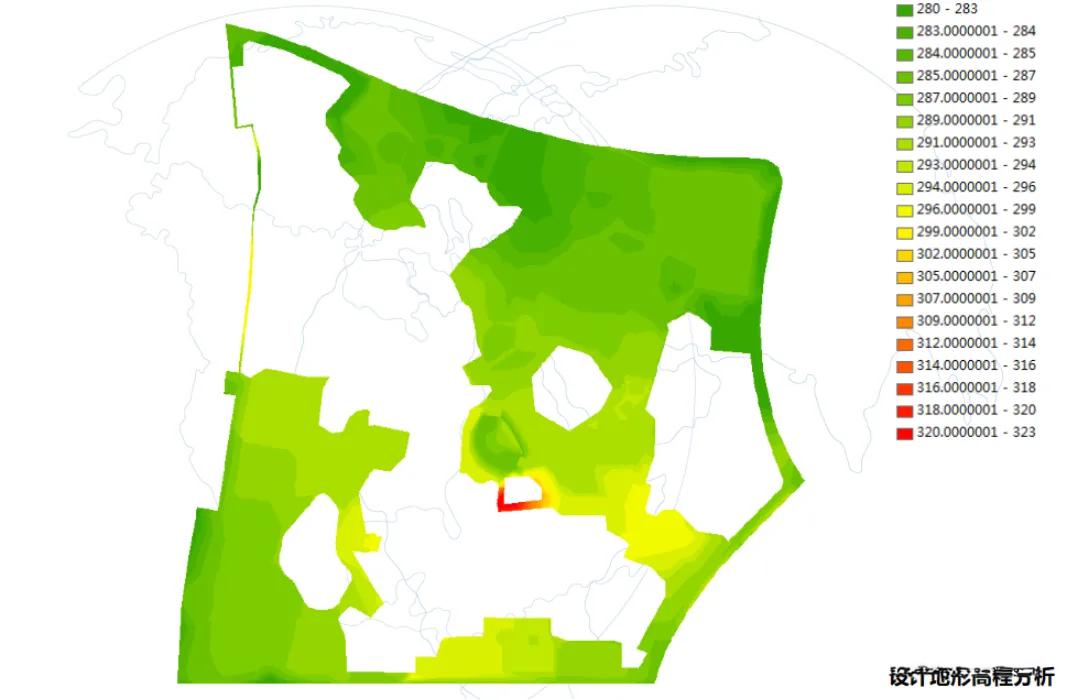

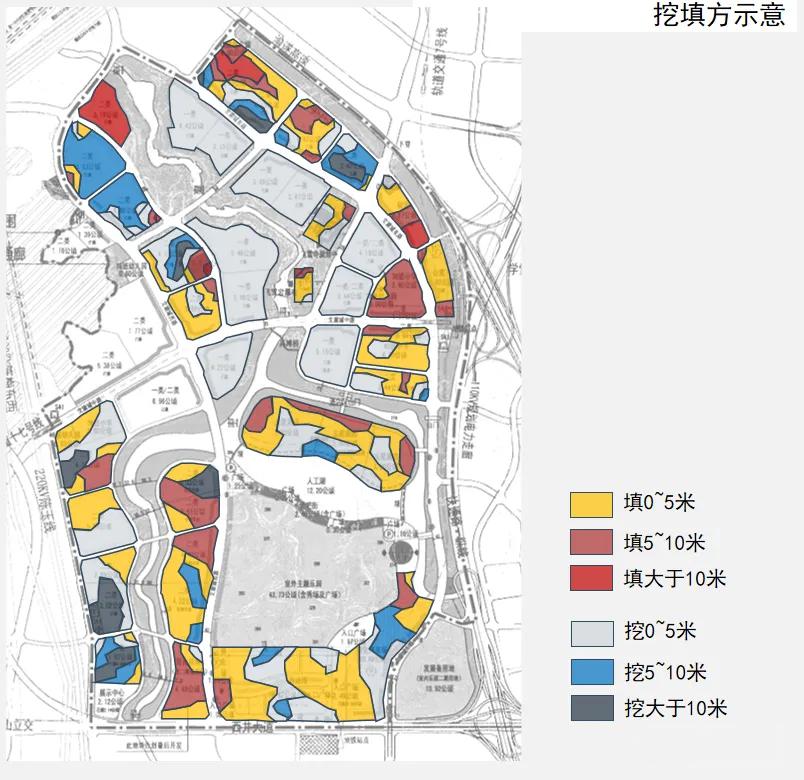

f.对比原始地形模型及不同版本设计地形，得出填挖方量及填挖方图；
g.各版模型逐步优化填挖方量及相关做法。



3.项目价值
我司利用BIM软件辅助项目土建、景观、动画设计人员进行设计，快速建模并算出实时土方量，帮助进行优化分析。
建出的模型能清晰的反映设计情况，对复杂的游乐设施摆放，标高的确定提供了直接并且科学的依据，土方量由初步设计时的140万方量优化到最终方案的80万方，为客户节约了近7000万元的工程费用。





六、结论

土石方工程量计算方法的选择应当综合考虑工程规模、地形复杂度、精度要求和成本预算等因素。传统方法如横断面法和方格网法在小规模、简单地形工程中仍具有实用价值，而现代测量技术如三维激光扫描和无人机摄影测量更适合大型复杂工程。随着技术的发展，基于高精度三维数据的计算方法将成为主流。
