建筑行业的数字化革命：BIM建模、翻模与正向设计的现状与未来

2025/02/19

BIM作为建筑行业数字化转型的核心技术，近年来在全球范围内快速发展。从传统的二维图纸到三维协同设计，BIM技术通过信息集成与全生命周期管理，显著提升了工程效率与质量。当前，BIM技术的应用场景已逐渐分化为BIM建模、BIM翻模和BIM正向设计三种模式。本文将从技术特点、行业现状及未来趋势三个维度，探讨这三种模式的异同与发展方向。

BIM技术的三种模式
1.BIM建模：基础工具化应用
BIM建模是BIM技术最基础的应用形式，指利用Revit、Archicad、MicroStation等软件创建三维模型的过程。其核心目标是实现设计成果的可视化与信息承载。当前，BIM建模已广泛应用于施工图深化、碰撞检测和工程量统计等领域。然而，由于建模标准不统一、设计流程与传统二维制图脱节，许多项目仍停留在“为建模而建模”的阶段，模型信息利用率较低。

2.BIM翻模：传统设计的数字化补丁
BIM翻模指在传统二维设计完成后，将CAD图纸转化为BIM模型的过程。这一模式在国内工程实践中尤为常见，主要用于解决设计与施工间的信息断层问题。尽管翻模能够快速生成可视化模型并优化施工方案，但其本质仍是对传统设计流程的“事后补救”，存在数据重复输入、模型与设计意图不匹配等问题。

3.BIM正向设计：全流程协同的范式革新
BIM正向设计强调从项目策划阶段即采用BIM技术进行全专业协同设计，通过参数化建模、实时协同和规则校验实现设计优化。其优势在于数据的一贯性与可追溯性，能够显著减少设计变更和施工返工。目前，正向设计在大型复杂项目（如超高层建筑、交通枢纽）中逐步推广，但受限于设计习惯、技术门槛和行业标准缺失，中小型项目应用仍不广泛。

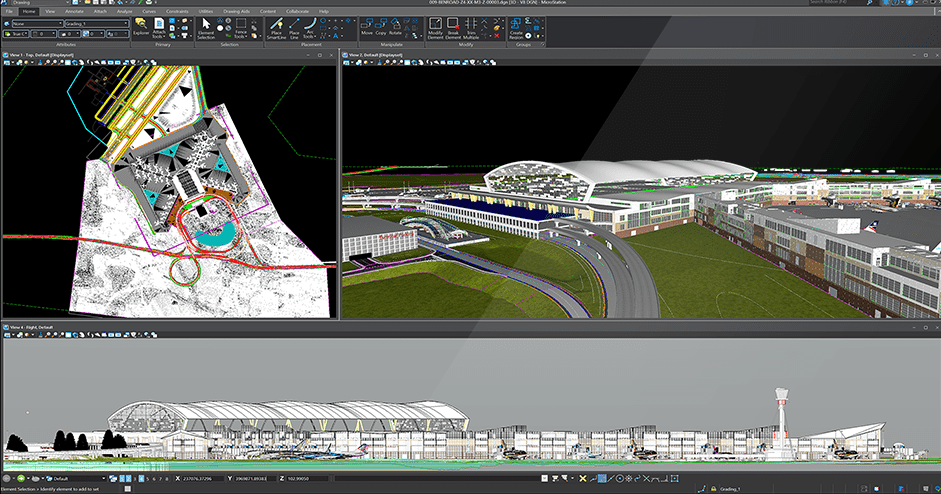

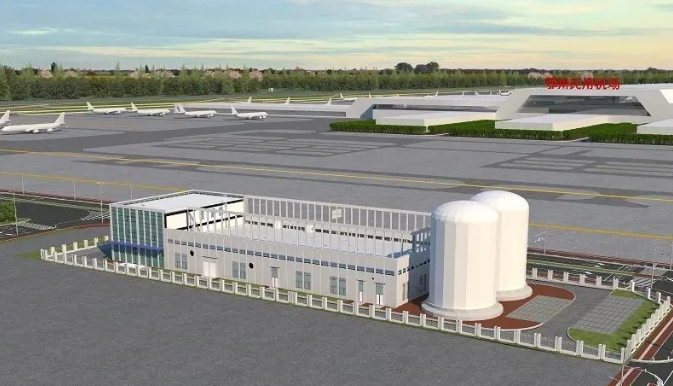

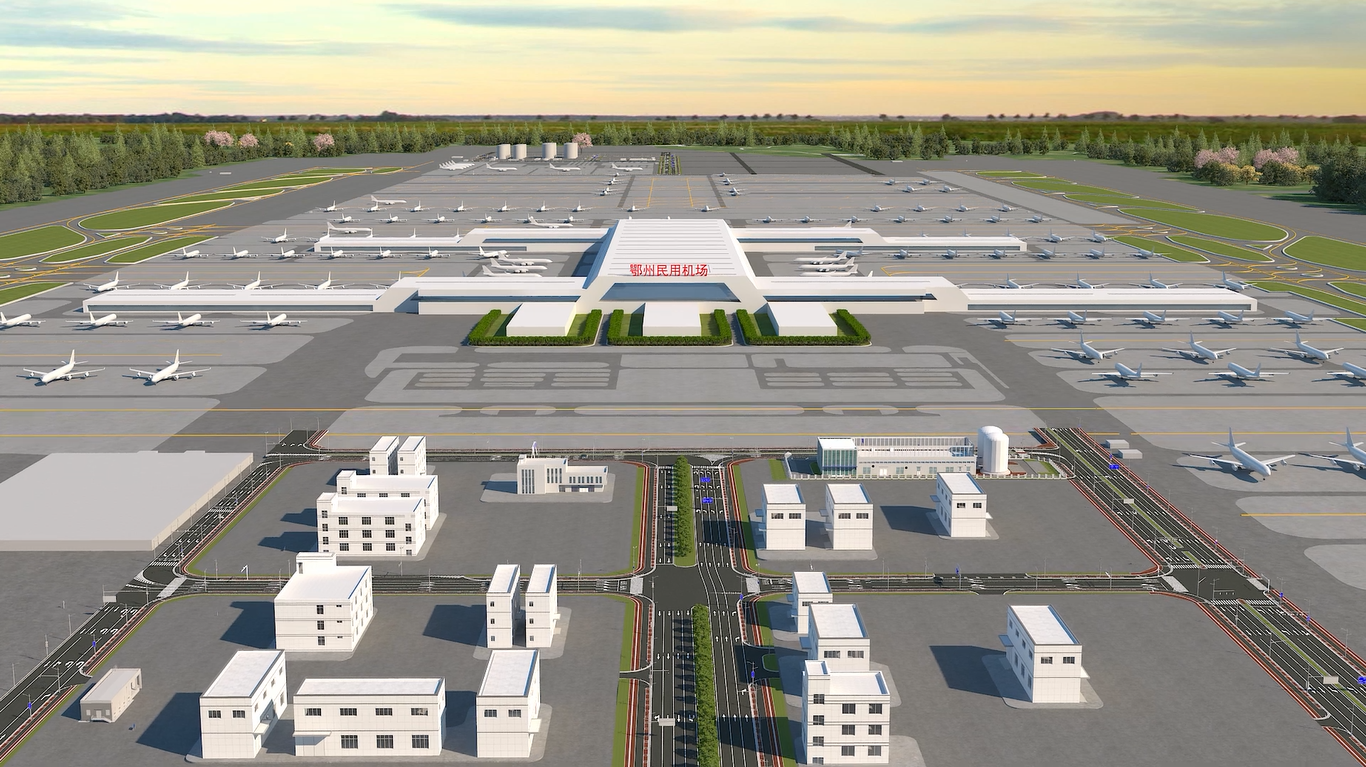

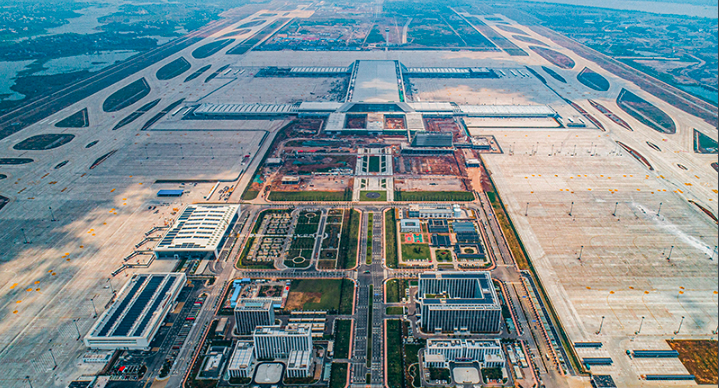

在正向设计的实践中，行业亟需能够支持全流程协同的本土化工具。以CNCCBIM OpenRoads为例，作为Bentley公司针对中国交通工程领域开发的BIM设计平台，其深度融合了国内设计规范与工程实践需求，成为推动正向设计落地的重要工具。OpenRoads不仅支持道路、桥梁、隧道的三维参数化建模，还通过动态关联设计功能，实现了地形、路线、结构物的实时协同修改，大幅减少了传统设计中因专业割裂导致的返工问题。在成渝高速、深中通道、鄂州机场、梅观高速等大型基建项目中，OpenRoads已成功验证其在复杂工程中的技术优势。

行业痛点
1.技术层面
1）数据孤岛问题：BIM模型与造价、运维系统的数据互通仍存在障碍。
2）软件生态割裂：国内外BIM软件（如Autodesk、Bentley、广联达）兼容性不足，影响协同效率。
3）算力与成本限制：大型项目模型对硬件要求高，中小型企业难以承担长期投入。

2.管理层面
1）标准体系不完善：国内BIM标准（如《建筑信息模型应用统一标准》）尚未完全落地，导致模型交付质量参差不齐。
2）人才断层：既懂BIM技术又具备工程经验的专业人员稀缺，设计与施工方的协同能力不足。
3）利益分配矛盾：传统设计院与BIM服务商在正向设计中的角色冲突尚未解决。

3.认知层面
部分从业者对BIM的理解仍停留在“三维建模工具”层面，缺乏全生命周期管理意识，导致技术价值未被充分释放。

未来发展趋势
1.技术融合：AI与BIM的深度结合
1）自动化建模：基于AI的智能建模工具（如生成式设计）将简化重复性工作，提升建模效率。
2）知识图谱应用：通过机器学习构建工程知识库，辅助设计决策与风险预测。
3）数字孪生延伸：BIM模型与物联网（IoT）结合，推动运维阶段的动态管理。

2.流程重构：正向设计成为主流
1）云协同平台普及：基于云计算的BIM协同平台将打破地域限制，实现设计-施工-运维一体化。
2）模块化与参数化设计：借助参数化工具，设计流程将向“标准化组件+灵活配置”转型。

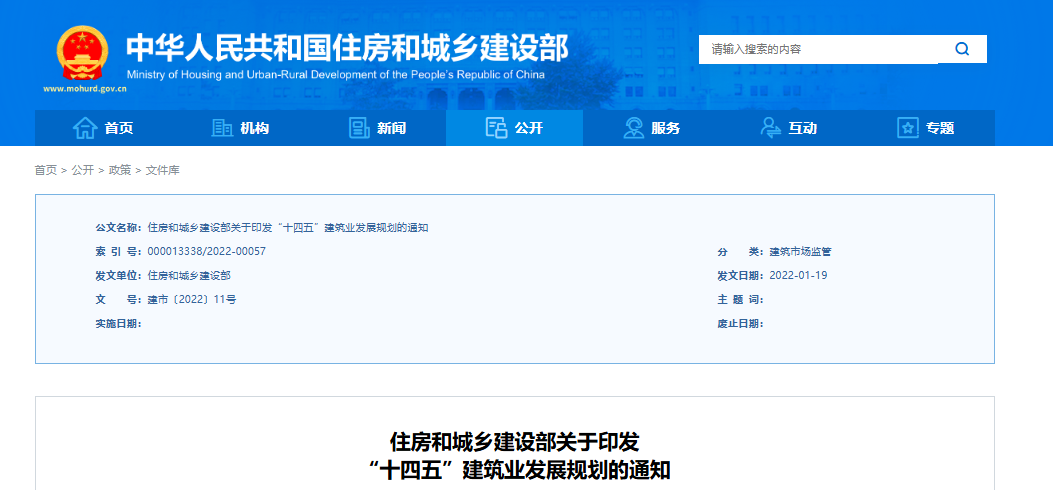

3）政策驱动：随着《“十四五”建筑业发展规划》的推进，政府项目将逐步强制要求BIM正向设计。

3.生态优化：标准与商业模式的完善
1）统一数据标准：IFC 格式的广泛应用将促进跨平台数据互通。
2）按需付费模式：SaaS化BIM服务降低中小企业使用门槛。

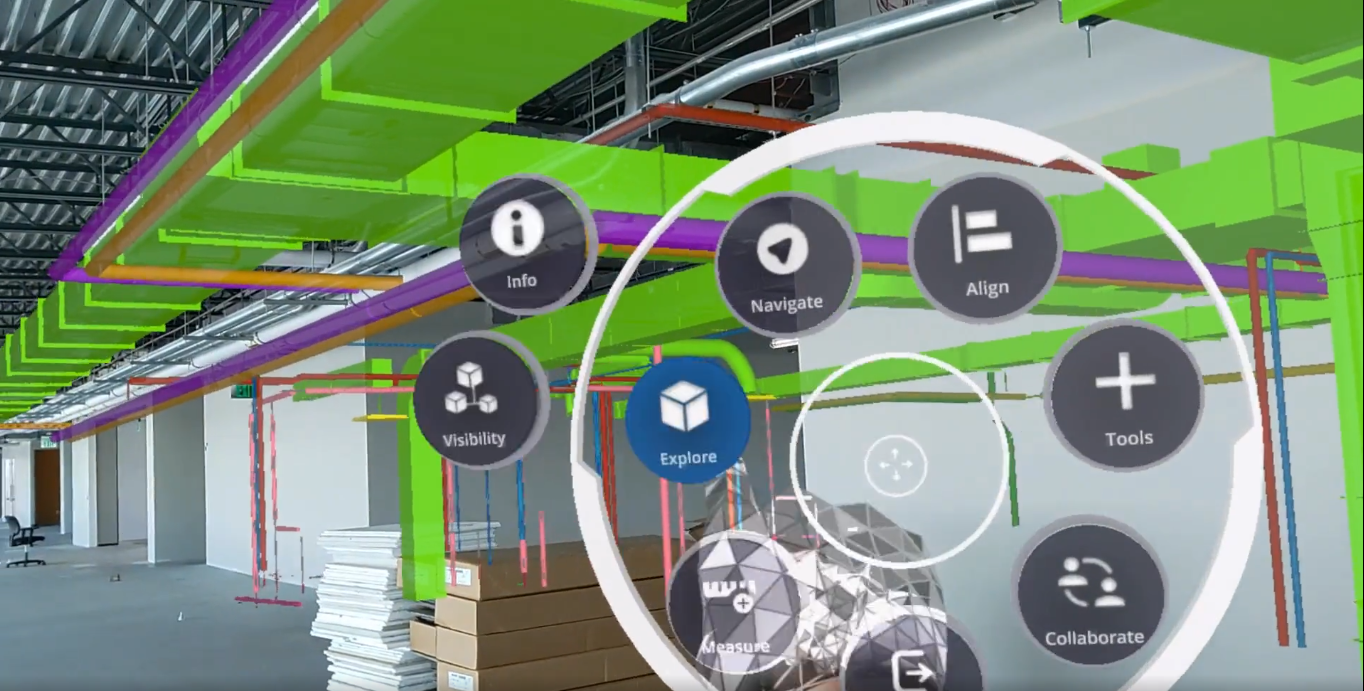

3）跨界合作：建筑企业与科技公司联合开发行业解决方案，例如BIM+区块链的合同管理、BIM+AR的现场指导。

4.本土化工具的崛起：以CNCCBIM OpenRoads为例
在BIM正向设计的推广中，符合中国工程标准与设计习惯的本土化工具至关重要。CNCCBIM OpenRoads作为专为中国交通基础设施领域定制的BIM解决方案，其作用体现在以下三方面：
1）标准化设计流程的整合

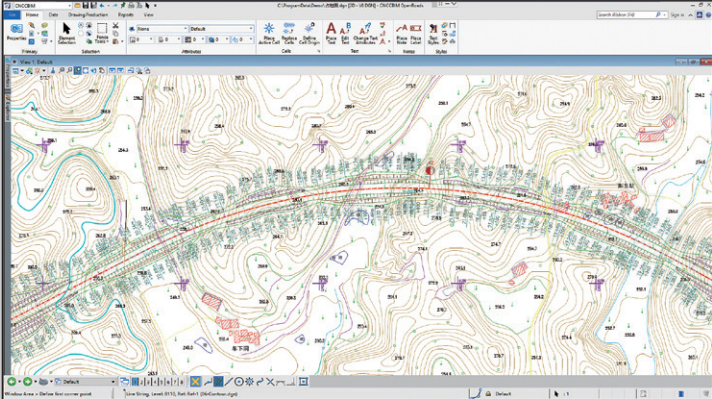

OpenRoads内置了《公路工程设计标准》《城市道路路线设计规范》等国内标准，支持自动化的设计校验与出图功能。例如，在道路纵断面设计中，平台可依据规范自动检查坡度、视距等参数，避免人工疏漏。这种“规范内嵌”模式显著提升了设计合规性与效率。

2）多专业协同的深度支持
通过DGN文件格式与iModel协同技术，OpenRoads实现了土木、结构、地质等多专业的模型整合与数据互通。在深圳某综合管廊项目中，设计团队利用OpenRoads的冲突检测与工程量统计功能，提前发现管线交叉冲突23处，减少施工阶段变更成本超500万元。

3）与国产软件的生态兼容

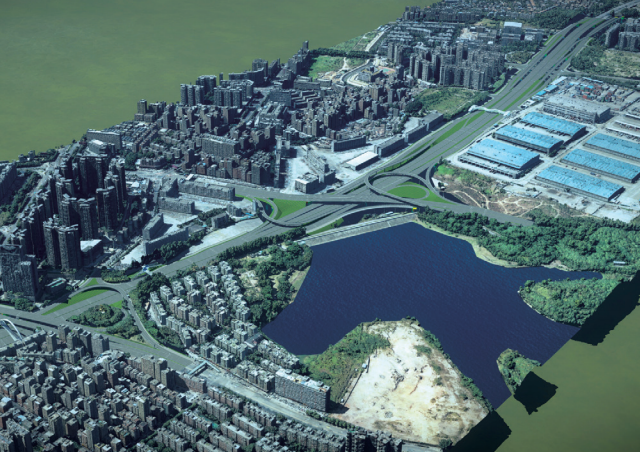

OpenRoads支持与国产BIM平台（如广联达、PKPM）的数据交互，并通过LumenRT可视化引擎与SuperMap GIS系统无缝对接，助力“BIM+GIS”在智慧交通中的应用。此外，其开放的API接口为二次开发提供了可能，例如某设计院基于OpenRoads开发了自动化征地拆迁分析模块，将方案评估周期缩短了40%。
这一工具的应用表明，本土化BIM平台不仅能解决“水土不服”问题，还可通过定制化功能推动正向设计从概念走向实践。

BIM建模、翻模与正向设计代表了BIM技术从工具化应用到流程革新的不同阶段。当前，国内BIM发展仍处于“翻模主导、正向探索”的过渡期，但技术迭代与政策支持正加速行业转型。未来，随着AI、云计算等技术的深度融合，BIM正向设计将成为行业主流，推动建筑业向智能化、可持续化方向升级。

在BIM正向设计的普及过程中，CNCCBIM OpenRoads等本土化工具的价值已初步显现。其通过规范集成、协同优化和生态兼容，为交通工程领域的全流程BIM应用提供了可行路径。未来，随着更多行业定制化工具的涌现，BIM技术将加速从“试点项目”向“常规操作”转型。

〈〉
