工业管道错综复杂，如何进行三维设计和建模？

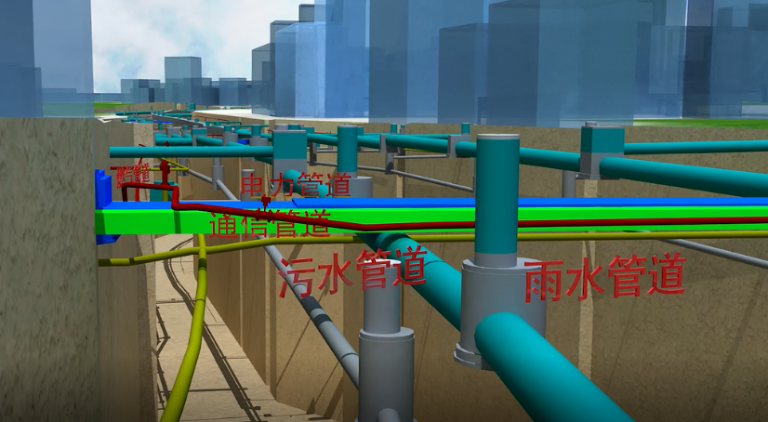

在工业管道设计与建造中，三维设计和建模是至关重要的环节。管道三维设计和管道三维建模不仅需要考虑材料的选择和设计压力等级，还需要充分考虑施工程序和管道工程的实际情况。



一、工业管道概念及分类

工业管道是指用于输送各种流体的管道系统，在设计和选择上必须遵循相关标准规范，其中国内执行的主要标准为GB/T 20801-2020《压力管道规范工业管道》。工业管道可按材料性质和设计压力等级进行分类和分级。

1、按材料性质分类、分级：

①金属管道：包括工业金属压力管道和其他金属管道。

· 工业金属压力管道按TSG D0001标准划分为GC1、GC2、GC3三个等级。

· 其他金属管道根据输送流体特性分为C类流体管道和D类流体管道。

②非金属管道：包括无机非金属材料管道和有机非金属材料管道。

· 无机非金属材料管道：如混凝土管、石棉水泥管、陶瓷管等。

· 有机非金属材料管道：如塑料管、玻璃钢管、橡胶管等。

· 石油化工非金属管道：包括玻璃钢管道、塑料管道、玻璃钢复合管道和钢骨架聚乙烯复合管道等。

2、按管道设计压力分级：

管道工程根据输送介质的压力范围，可分为真空管道、低压管道、中压管道、高压管道和超高压管道。

二、工业管道工程的施工程序

1．工业管道工程的一般施工程序

施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。

2．长输管道施工程序

线路交桩→测量放线→施工作业带清理、修筑施工运输便道→防腐管运输→布管→清理管口→管口组对→管道焊接→焊口检验→热收缩套（带）补口→管沟开挖→管道下沟→管沟回填→管道通球扫线、测径、试压、干燥→标志桩埋设→阴极保护→地貌恢复→竣工验收。

三、工业管道三维设计和建模软件——AutoPIPE

简介

AutoPIPE是一款功能强大的工业管道三维设计和建模软件，用于静力和动力荷载下的管线应力计算、法兰分析、管道支吊架设计和设备管嘴荷载分析。它集成了多种标准来分析和设计管道系统的应力、变形位移、反力和弯矩，并包括埋地管线分析、波载荷、流体瞬变等特殊功能。



AutoPIPE以直觉式的用户界面为特色，提供了先进的线性和非线性分析功能，包括静态和动态条件下的模态分析、自然频率、反应谱、相位简谐荷载分析、时程动力分析和力谱分析。其强大的工况编辑器可以灵活组合各种工况，并提供非线性分析选项，如定向支架、间隙、摩擦力等。

功能优势

①全面的功能覆盖：AutoPIPE是一款全面的计算机辅助工程分析程序，涵盖了静力和动力荷载工况下的管线应力计算、法兰分析、管道支吊架设计和设备管嘴荷载分析等多项功能，并具备埋地管线分析、波载荷、流体瞬变、FRP/GRP管道分析等特殊功能。

②直觉式的用户界面：该软件提供直觉式的使用者界面，允许用户快速轻松地创建、修改和检查管道与结构模型及其结果，提高了工程师的工作效率。

③动力分析功能：AutoPIPE具备丰富的动力分析功能，包括模态和自然频率、反应谱、相位简谐荷载分析、时程动力分析和力谱分析等，能够满足不同行业对于动力响应的需求。

④非线性分析选项：该软件提供了定向支架、间隙、摩擦力、双线性弹簧支架和非线性地埋管线分析等选项，能够准确计算管线工作位置或周围位置上施加的临时荷载的荷载和应力。

⑤适用于各种管线环境的高级功能：AutoPIPE针对地下和海底管线分析、动力荷载、非线性约束以及正交各向异性管线分析提供了一些独特的功能，满足了不同管线环境下的需求。

⑥分析成果图形化评估：该软件支持分析成果图形化评估，用户可随时查看应力荷载、变形或模态，彩色编码应力、动画振动和弹出窗口等功能帮助工程师快速识别和调查关键区域。

⑦与其他软件交互：AutoPIPE能够与其他工厂设计系统如Bentley AutPLANT、OpenPlant、Intergraph PDS、SmartPlant 3D、STAAD等进行数据交互，也可以与结构分析软件如STAAD.Pro和SACS进行交互，实现结构和管道的协同分析，提高了建模效率和计算精度。
