BIM时代加班到第二天7点？这个插件让地下管网设计效率翻倍

2026/07/23

手绘时代加班到晚上7点，CAD时代加班到晚上12点，BIM时代加班到第二天7点——这句调侃在市政设计圈流传已久。科技进步了，为什么我们反而越来越累？
问题出在哪儿？以市政地下管网设计为例，CNCCBIM OpenRoads作为Bentley平台主流的市政BIM解决方案，在地下公共设施模块中虽然提供了节点井方案，但特征定义库里只有非标准的节点井。国内常用的市政管道图集：排水、给水、电力、通信，这些标准图集，库里根本没有。设计师每次做项目，都得手工创建节点井再导入使用，费时费力，还容易出错。

本土化破局：1100+图集结节点直接调用
艾三维-地下管网插件2

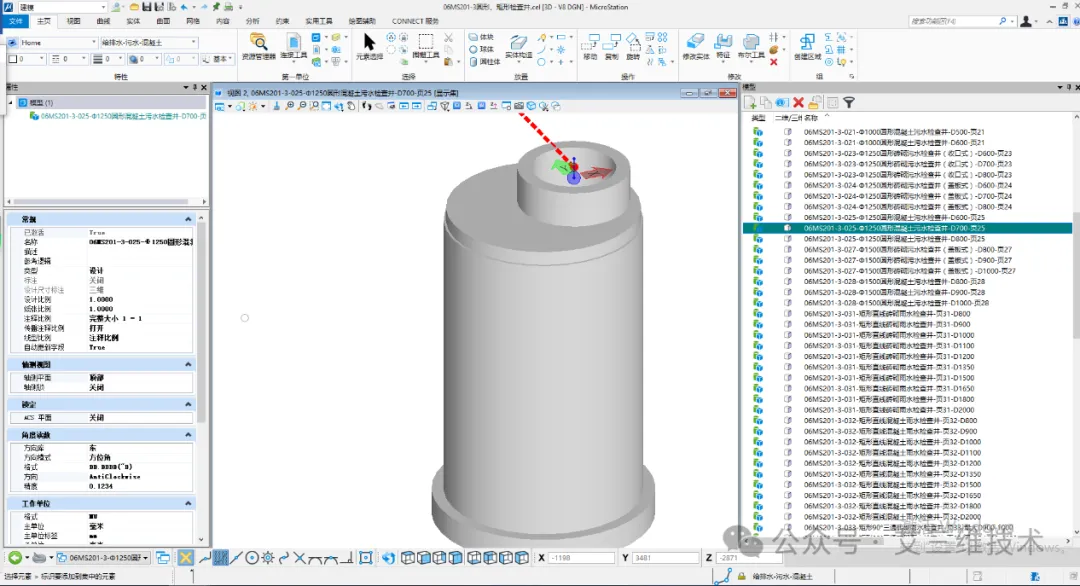

艾三维技术团队看到了这个痛点，基于CNCCBIM OpenRoads平台开发了i3v pnl地下管网插件。它的核心价值就一句话：建好的模型直接拿来用，不用重复造轮子。目前i3v pnl已经收录了1100余种市政管道工程及附属设施图集的标准化节点，涵盖雨水、污水、给水、电力、通信等全专业。

一键生成+碰撞检查，打通设计闭环
艾三维-地下管网插件3

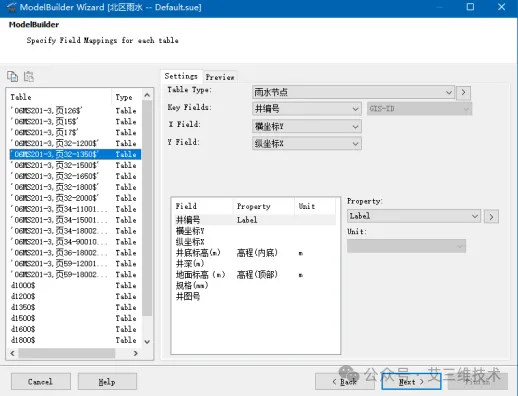

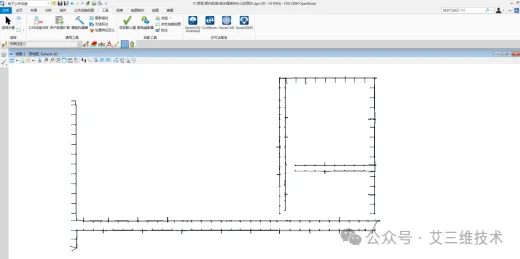

更值得一提的是，设计师通过鸿业等软件导出设计数据表后，i3v pnl可以一键生成地下管网三维模型。生成后还能在软件中快速调整井高程、型号、位置等数据，并反向导出井坐标、高程、井型号、管长度等工程信息。
艾三维-地下管网插件5

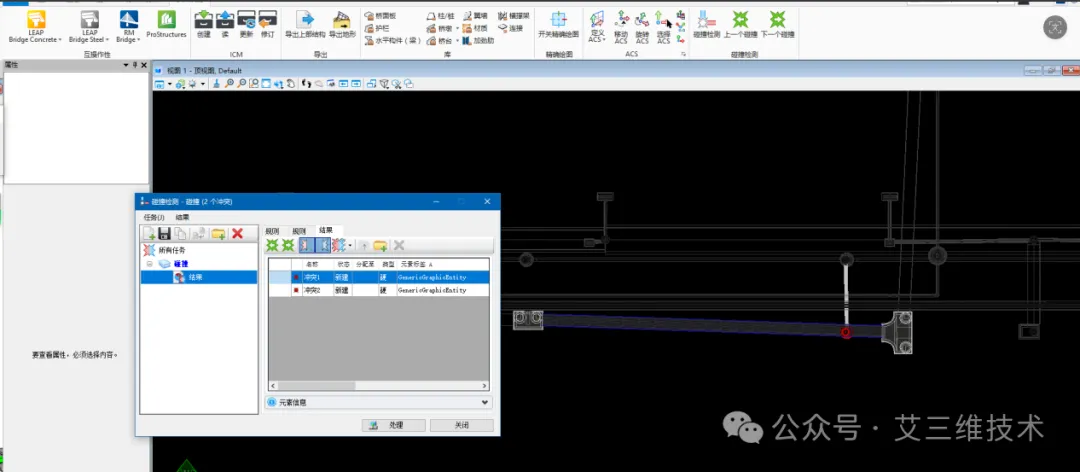

模型建好了，碰撞检查功能还能实时发现管网碰撞点，及时优化设计成果，导出设计数据指导施工。从导入到调整到出数据，全流程不用换软件。

零门槛上手，不增加学习成本
艾三维-地下管网插件6

会CNCCBIM OpenRoads的用户不需要重新培训就能上手，而且兼容各个版本。这意味着企业不需要额外投入培训成本和学习时间，团队现有的BIM能力可以直接迁移。

BIM时代，插件就是生产力
艾三维-地下管网插件7

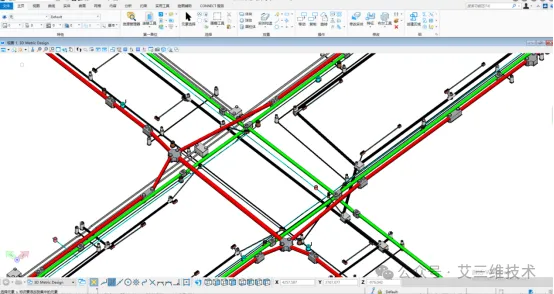

CAD时代我们就知道要用插件来提高效率，BIM时代当然也一样离不开插件。i3v pnl是CNCCBIM OpenRoads首个本土化地下管网BIM设计插件，它的价值不只是帮你省时间——在提高工作效率的同时提高了建模质量，让BIM工程师从繁琐的重复建模中解脱出来。

〈〉
