BIM+GIS在市政工程中的五大应用场景，每一个都是刚需

2026/07/23

市政工程有个鲜明的特点：点多、线长、面广。一条几公里的道路改造，沿线涉及管线、桥梁、地铁、周边建筑，地上地下情况复杂得像“千层饼”。传统的CAD图纸加现场勘查模式，很难在宏观与微观之间自由切换——看得到整体就顾不了细节，盯得住节点就丢了全局。
BIM+GIS的融合，恰好解决了这个痛点。BIM擅长精细化的单体建模，管的是“楼里面的事”；GIS擅长宏观的空间分析，管的是“楼在哪里、周边什么情况”。两者一结合，市政工程从规划到运维的全过程，就有了一个既看得清全局、又抠得准细节的“数字底座”。

具体来说，BIM+GIS在市政工程中有五大核心应用场景：

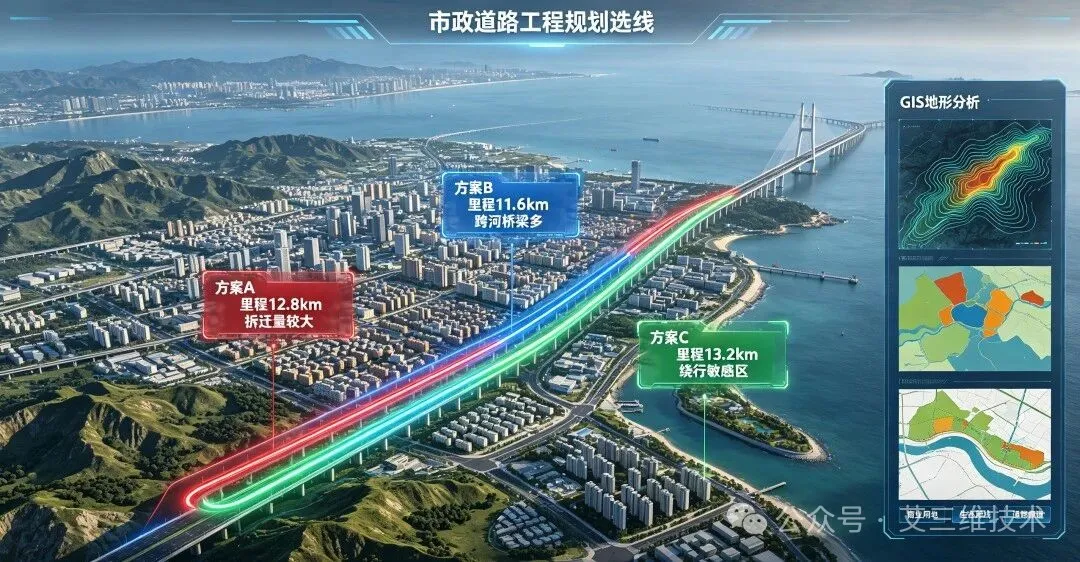

场景一：规划选线与方案比选
艾三维-BIM+GIS在市政工程中的五大应用场景2

市政项目线位方案好不好，不能只看图纸，得放到真实地理环境中去验证。利用BIM+GIS技术，可以把多个设计方案的三维模型叠加到实景地图上，各方案与周边环境的空间关系一目了然。深圳望海路快速化改造工程全长约6.9公里，沿线需上跨深圳湾大桥并与地铁13号线建设方案协调，建设条件极为复杂。项目团队从工可阶段就确立了全线路BIM正向应用目标，利用BIM+GIS技术对隧道选线方案进行三维比选，十余个专业在协同平台上共用一个模型，在虚拟空间中提前完成道路、隧道、桥梁、管线等全专业的“预组装”。

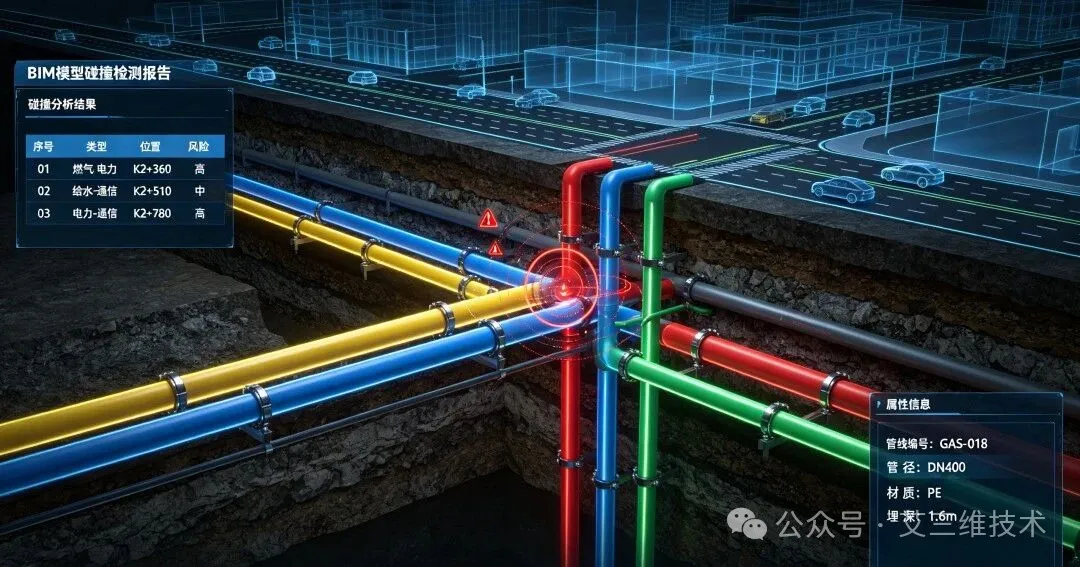

场景二：管线综合与碰撞检查
艾三维-BIM+GIS在市政工程中的五大应用场景3

市政工程最大的“隐形杀手”是地下管线。燃气管、供水管、电力沟、通信光缆纵横交错，设计阶段没发现的问题，到了施工现场就是停工、返工、赔钱。有了BIM+GIS，所有现状管线和新建管线都在三维空间中精确建模，碰撞检查一键完成。重庆数字管线平台将地下管线高精度三维数字孪生体与BIM集成，设计师可以在虚拟空间“透视”地下，毫米级掌握管线位置、走向、埋深等关键信息，从规划源头就规避了冲突风险。

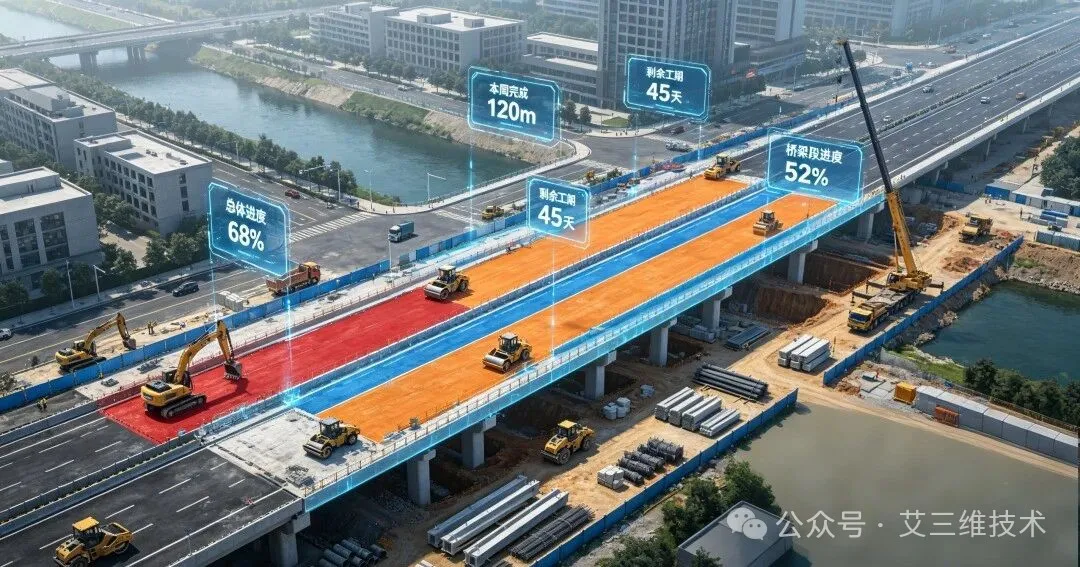

场景三：施工模拟与进度管控
艾三维-BIM+GIS在市政工程中的五大应用场景4

市政工程施工通常要分段实施、多次交通导改，施工组织难度极大。上海漕宝路快速路新建工程总投资约95亿元，全长7.18公里，工程范围内施工工况极为复杂——主线桥梁上跨7条铁路及轨道交通9号线，盾构段直径达15.56米。项目依托BIM三维仿真技术，结合GIS数据与倾斜摄影数据，进行管线搬迁方案模拟、交通导改方案模拟、施工方案可行性研究。通过施工预演提前识别风险因子，及时调整优化方案，粗略估计直接经济效益节约建安费超2000万元。

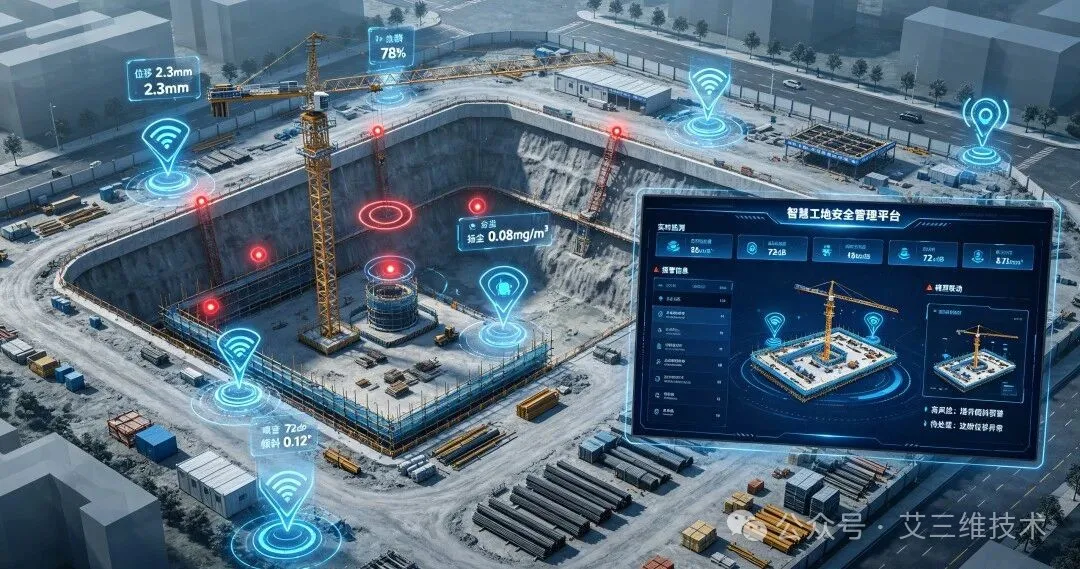

场景四：智慧工地与安全管理
艾三维-BIM+GIS在市政工程中的五大应用场景5

BIM模型不只是“看”的，还能和智慧工地系统联动。将BIM模型与IoT传感器数据实时对接，基坑位移、塔吊荷载、扬尘噪音等数据在三维场景中实时呈现，超限自动报警。青岛东岸产业园区基础设施综合改造项目，采用“BIM+GIS”技术建立市政项目数字化管控体系，全面覆盖进度、质量、安全、计量等关键环节，构建了全过程、全要素的数字化管理新范式。

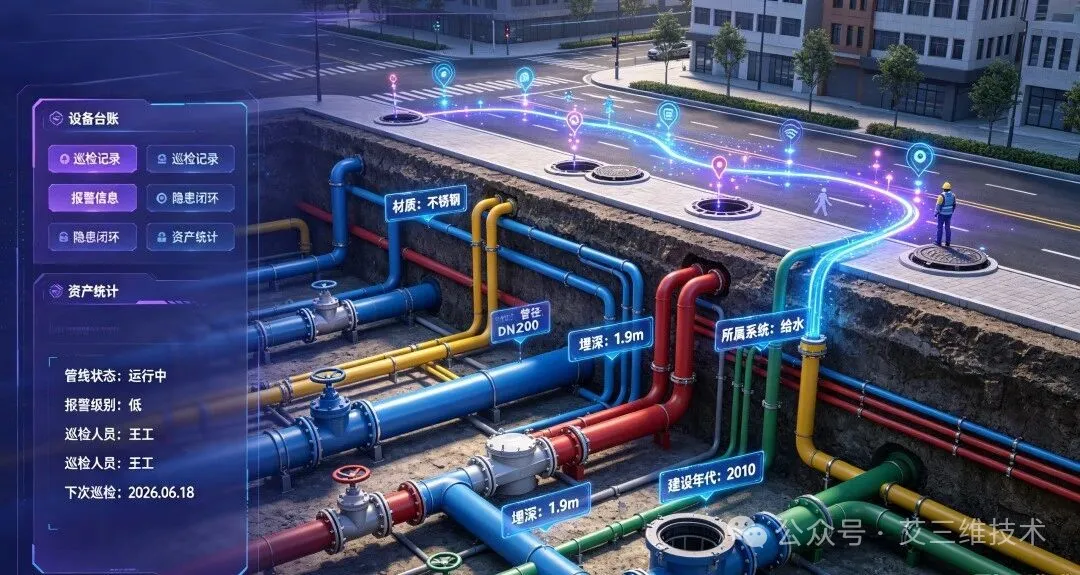

场景五：运维管理与数字资产交付
艾三维-BIM+GIS在市政工程中的五大应用场景6

市政设施的运维周期长达几十年。传统模式下，竣工交付的是一摞摞纸质图纸，信息检索困难、数据更新滞后。而BIM+GIS交付的是承载了全部建造信息的动态数字资产。南昌市地下管网综合管理信息系统已累计构建了1875.6公里地下管线的数字孪生体，涵盖污水、雨水、燃气、电力、给水、通信六大类管线。隧道、桥梁、管线的所有建造信息都沉淀在结构化模型中，日常巡检、设施维修、应急调度都有了精准的数字导航。

艾三维-BIM+GIS在市政工程中的五大应用场景7

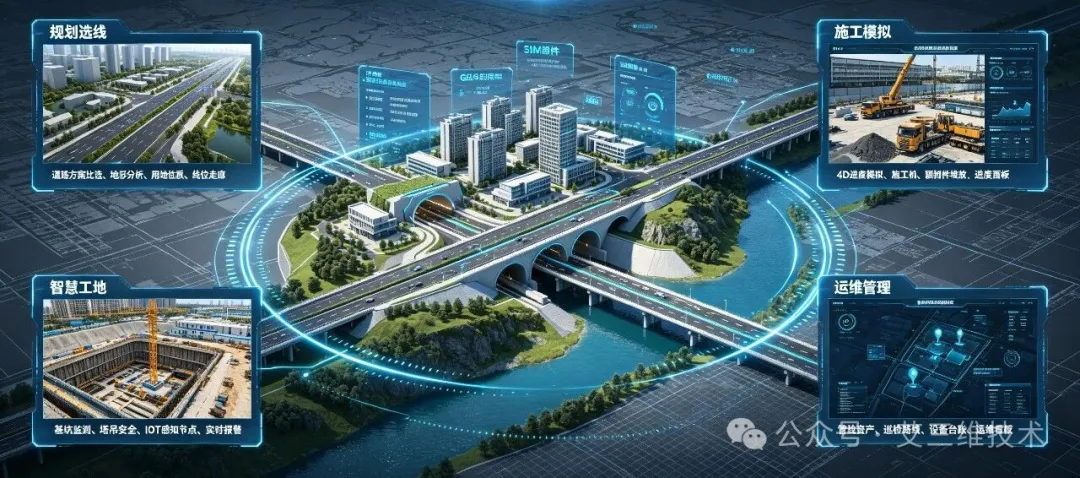

从规划选线到运维管理，BIM+GIS正在成为市政工程的“标配工具”。艾三维技术深耕BIM与数字孪生领域多年，可提供BIM咨询与设计、实景建模、BIM+GIS平台搭建、数字孪生可视化等全流程技术服务。无论是道路桥梁、地下管廊，还是轨道交通、水务工程，我们都能提供从建模到平台交付的一体化解决方案

〈〉

BIM+GIS在市政工程中的五大应用场景，每一个都是刚需

BIM+GIS在市政工程中的五大应用场景，每一个都是刚需

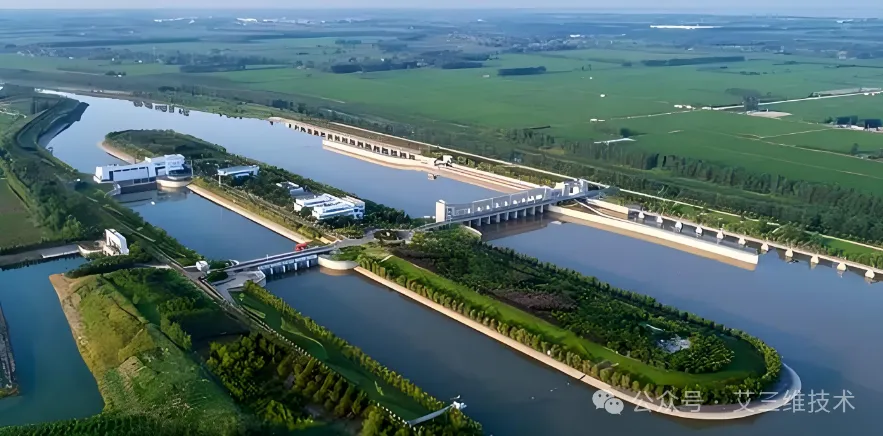

南水北调配套工程辛集城区水厂：BIM+GIS融合技术打造智慧水厂标杆
