土方工程量计算的计算和调配

现在说到土方量工程量计算，现在大多数人都是用软件算，很方便，但会手算吗，我们做为专业人员，其计算的原理大家还是需要明白的。今天就简单说说手算土方工程量。

一、土方量计算

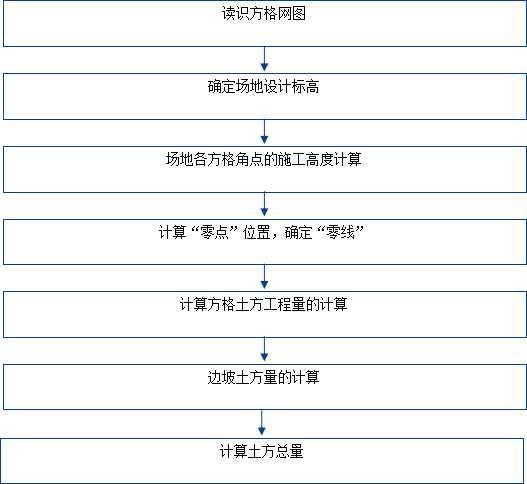

方格网法计算场地平整土方量步骤如图1-1所示。

图1-1 方格网法计算场地平整土方量步骤

（一）读识方格网图

图1-2 方格网法计算土方工程量图

（二）确定场地设计标高

1．确定场地设计标高需要考虑的因素

（1）满足生产工艺和运输的要求。

（2）尽量利用地形，减少挖填方数量。

（3）争取在场区内挖填平衡，降低运输费。

（4）有一定泄水坡度，满足排水要求。

2．初步计算场地设计标高（按挖填平衡）

计算的场地设计标高：

式中，H1、H2、H3、H4分别为一个方格、两个方格、三个方格、四个方格共用角点的标高（m），如图1-3b所示。

（三）场地各方格角点的施工高度的计算

施工高度为场地各方格角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：

式中，hn为各角点的施工高度，即填挖高度（以“+”为填，“-”为挖）（m）；

n为方格的角点编号（自然数列1，2，3，…，n）；

Hn为角点的设计标高（m），若无泄水坡时，即为场地的设计标高（m）；

H为角点原地面标高（m）。

（四）计算“零点”位置，确定“零线”

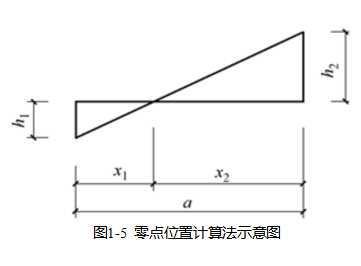

方格边线一端施工标高为“+”，若另一端为“-”，则沿其边线必然有一处不挖不填的点，即“零点”，如图1-5所示。零点位置按下式计算：

式中，x1、x2为角点至零点的距离（m）；

h1、h2为相邻两角点的施工高度（均用绝对值）（m）；

a为方格网的边长（m）。

（五）计算方格土方工程量的计算

1．方格的4个角点全为填方或挖方

方格的4个角点全为填方或挖方，如图1-7所示。

其计算公式如下：

2.两个点填方，两个点挖方

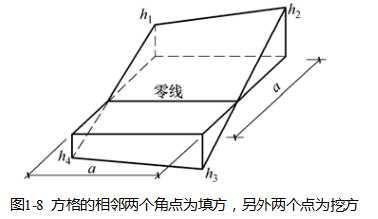

方格的相邻两个角点为填方，另外两个点为挖方，如图1-8所示。

其计算公式如下：

①挖方部分土方量计算公式：

②填方部分土方量计算公式：

3.方格的3个角点为挖方（填方）

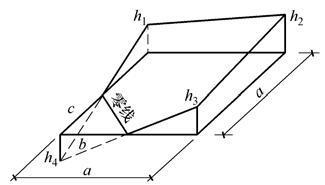

方格的3个角点为挖方（填方），如图1-9所示。

其计算公式如下：

①一个角点部分的土方量：

②三个角点部分的土方量：

（六）边坡土方量的计算

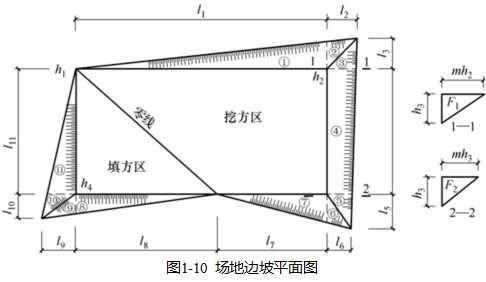

了保证挖方土壁和填方区的稳定和施工安全，场地挖方区和填方区的边沿都需要做成边坡，其平面图如图1-10所示。

二、土方调配

土方调配是土方工程施工组织设计（土方规划）中的一个重要内容，在平整场地土方工程量计算完成后进行。

土方调配的原则：力求达到挖方与填方平衡和运距最短的原则；近期施工与后期利用的原则。进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案。

调配方案确定后，绘制土方调配图如图1-14所示。

在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距。图中的土方调配，仅考虑场内挖方、填方平衡。A为挖方，B为填方。
