族实例是通过族类型创建的,而创建族实例是Revit二次开发尤其重要的,因此小伙伴们要熟练掌握族实例的创建方法。
族实例重要的方法
1 FamilyInstance.Host
此方法获取族实例的宿主;
2 FamilyInstance.rotate()
此方法来旋转族实例;
3 FamilyInstance.FilpFacing()
此方法可以翻转门窗的朝向;
4 FamilyInstance.Hand()
此方法翻转开门方向。
5 FamilyInstance.GetSubComponentIds()
Component.SuperComponent()
分别获取构件的子构件与父构件。
族实例的创建方法
创建族实例的方法名为CreateFamilyInstance,存在于Autodesk.Revit.Creation.Document以及他们的父类中,他们的对象可以从Autodesk.Revit.DB.Document.Create获得。
案例讲解
本文结合之前所学的知识,首先利用公制常规模型做一个名称为底座板的族,并添加实例参数角度(这里需要注意添加实例参数还是类型参数需要视实际情况而定);族模型如下:
底座板族
添加的族参数
然后利用二次开发,创建族实例,并获取族参数,修改其角度参数。(这里需要注意程序运行前需要将底座板族载入到项目)

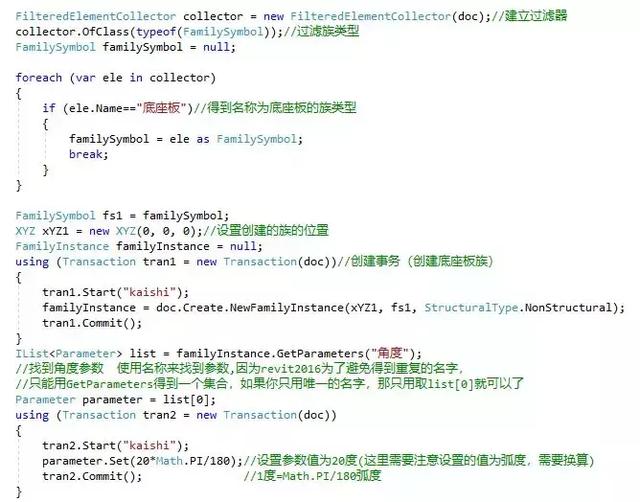

程序关键代码及注释如下:
注:代码看不清可将图片放大
运行结果如下:

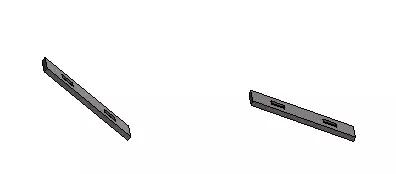

左为改变参数前的底座板
右为改变参数后的底座板
整个步骤为:
注意事项:
