Bentley三维设计在海绵城市的应用

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2020.01.07

传统的海绵城市设计都是在CAD二维的基础上进行的,在管线复杂的位置,图纸表达困难,管线在高程上的变化无法直观表示,管线碰撞的问题到施工时才被发现……这些都在一定程度上影响了施工的进度并增加了施工成本。在工程行业BIM大趋势的背景下,怎样将BIM跟海绵城市结合起来,也是我们公司一直在探索的问题。

我们结合了一些实际的项目,做了初步的应用,从各方的反馈来看,虽然还有一些待完善的地方,但是总体来说,效果还算不错。希望能为海绵城市的解决方案带来新的血液。

一、利用Bentley的OpenRoads Designer(简称ORD)进行管道三维设计

ORD可以快速从各种数据源收集背景数据,例如点云、三维实景网格、地形数据、图像和地理信息,将真实背景融入项目,在更加精确的地理模型中设计、分析、建立模型,使项目更加符合实际。

Bentley三维设计在海绵城市的应用

在实景模型的地形背景下进行设计,会大大的降低因为地表信息不准确而导致的返工,极大的提高了工作效率和设计的准确性。

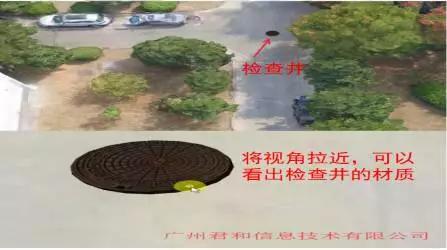

将设计的管道跟实景模型相结合,可以清晰的看到路边上检查井的位置。

Bentley三维设计在海绵城市的应用

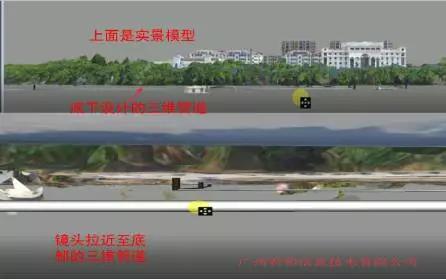

可以看到底部的管道

Bentley三维设计在海绵城市的应用

①节点元素定义

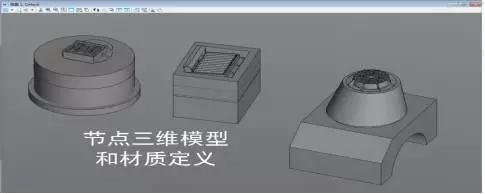

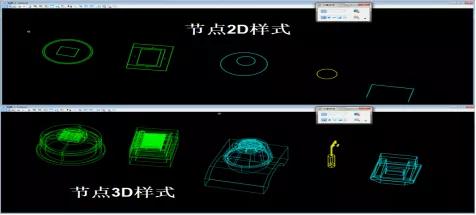

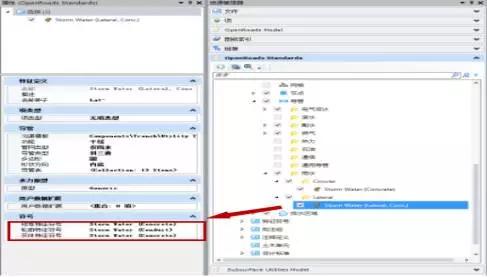

ORD提供了强大的三维建模能力,用户可以通过ORD的SUE模块轻松建立任意类别、任意形状的节点2D和3D样式,并且在“特征定义”中可以将建立“元素模板”进行轻松组合形成节点组件。

Bentley三维设计在海绵城市的应用

Bentley三维设计在海绵城市的应用

②管线的定义和铺设

ORD对于管线定义的功能也是十分完善,可以解决市政地下公用设施工程中涉及到的所有类型的管道、渠道、边沟、箱涵等链接性管线。

Bentley三维设计在海绵城市的应用

③从图形中提取管线网络

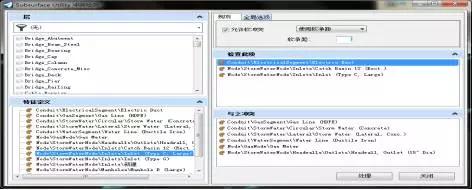

利用SUE模块图形过滤器功能,识别模型中线型的属性,将图形中的线型元素过滤识别,生成设定好与之匹配的管线模型。使简单的线型设计快速生成三维模型。

Bentley三维设计在海绵城市的应用

④碰撞检测分析

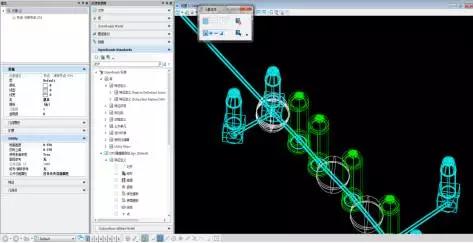

ORD带有的碰撞检查工具,能够根据用户需求对模型中的各种管网进行碰撞分析,而且可以根据设定选取特定的碰撞情况(如忽略一定范围内的软冲突等)对比对象进行比较分析。

Bentley三维设计在海绵城市的应用

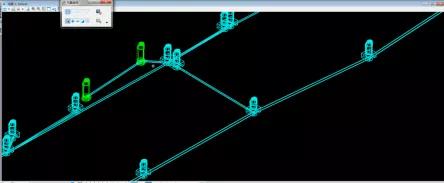

碰撞位置点和属性突出示意:

Bentley三维设计在海绵城市的应用

二、利用Microstation搭建低影响开发设施的三维模型

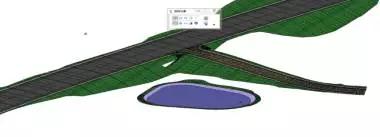

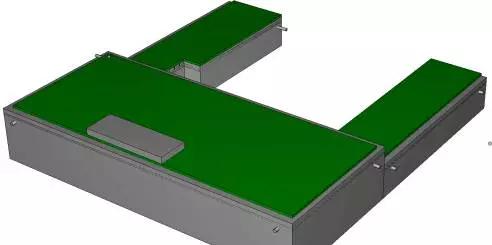

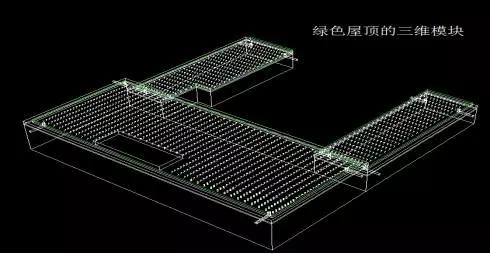

Microstation搭建LID的三维模型,更直观的展示海绵设计成果。

Bentley三维设计在海绵城市的应用

Bentley三维设计在海绵城市的应用

也可以将三维模块跟实景模型相结合:

Bentley三维设计在海绵城市的应用

结束语:

目前能做三维设计的软件其实也不在少数,但是Bentely最大的优势在于数据的互通性,在这一步中,常见的数据源(CAD、GIS、点云……)都可以直接接收。除此之外,最主要的是ORD还可以集成Bentley的水力分析软件,真正实现二维设计+三维设计+水力分析一气呵成。至于海绵城市水力分析这块的应用是下次要讨论的内容。有兴趣的朋友,可以关注本小编的微信,第一时间阅读到我的原创帖
