三维激光扫描技术

三维激光扫描技术是上世纪九十年代中期开始出现的一项技术,是继GPS空间定位系统之后又一项测绘技术的突破。它通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据。可以快速、大量的采集空间点位信息,为快速建立物体的三维影像模型提供了一种全新的技术手段。由于其具有快速性,不接触性,实时、动态、主动性,高密度、高精度,数字化、自动化等特性,其应用推广像GPS一样引起测量技术的又一次革命。


微信图片_20210128165317

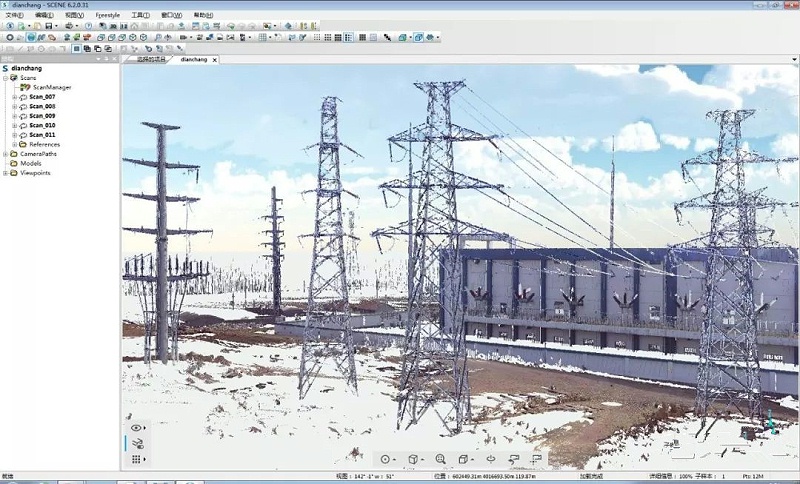

点云(Point Cloud
在逆向工程中通过测量仪器得到的产品外观表面的点数据集合称之为点云,通常使用三维坐标测量机所得到的点数量比较少,点与点的间距也比较大,叫稀疏点云;而使用三维激光扫描仪或照相式扫描仪得到的点云,点数量比较多并且密集,叫密集点云。点云可以将世界原子化,通过高精度的点云数据可以还原现实世界。


扫描仪设备介绍


1.Trimble  X7 3D激光扫描仪



Trimble X7专为测量,建筑,工业和法证应用而设计。扫描仪具有Trimble X-Drive技术,测量级自动整平和智能校准系统。集成了简化的工作流程,使用Trimble Registration Assist能在现场自动注册点云数据。


Trimble X7还包括高性能相机,可创建集成到项目中的全景图像。这样就可以导出完全注册的,有照片颜色的点云。这种组合使扫描和图像可以被捕获,完全注册在一起,完善,控制并导出各种已建立的数据格式。


该系统旨在使所有扫描人员都能快速轻松地捕获精确的3D扫描数据,以生成高质量的可交付成果。


1569401056


简单



智能


2.Trimble  SX10 扫描全站仪



Trimble  SX10影像扫描仪为测绘、工程设计和扫描专业人员提供世界上最具创新的解决方案,重新定义了日常测绘设备的功能。


Trimble SX10将改变您的工作方式。这种新的通用解决方案能采集高密度 3D 扫描数据、增强型 Trimble VISION 影像数据和高精度全站仪数据的任意组合数据,让您可以准确地捕获所需的内容,节约每一项工作的时间和资金。


借助 Trimble 全新闪电 3DM,SX10 既能在单台仪器上捕获高精度全站仪测量结果, 同时又能实现真正的高速 3D 扫描,从而提供前所未有的高精度和测量性能。


11170521o1sb


特点:






三维扫描技术优势


一.”另类的信息采集“

过去,想要在项目中采集信息,只能靠人手拿着皮尺、量角器、测距仪去测量现场尺寸信息。但是项目中会遇到各种各样的难题,比如一些高建筑外墙的尺寸测量,一些异形的历史建筑物的测量,或者是隧道的测量,如果使用传统方式你会发现困难重重、效率低下、人力浪费、信息不全、甚至有些测量靠人手是根本无法实现的,而三维扫描,解决了这一难题,通过非接触式的信息采集,有效地避免了许多因为”人“而产生的问题。


11d65278a9144ed2afbd528af3580f01_76


二. 高效的信息采集技术

根据扫描硬件不同,能扫描地范围从80-550米不等,短短几分钟,就可以将周围场景的空间信息精准地记录下来,这是传统人工采集办法不可比拟的,点云能够准确反应空间位置,且具备色彩值,这样点云实现了信息可视化,打破传统。


三. 逆向建模存档

通过三维激光扫描仪进行快速扫描和逆向建模,对于没有完整的竣工图纸/模型的老旧建筑,可以快速通过软件生成模型实例。


四.地面、墙面平整度检测

通过三维扫描技术采集建筑施工过程中墙面平整度、地面平整度等施工质量重要检测的指标,进行快速检查并形成可追溯的质量检查文件便于对项目进行管理。


五.信息全面无遗漏

现实场景实施数字化具有尤为重要的意义,这在多种行业中都得以体现。比如大型工厂通过三维扫描方法采集数据,即有一劳永逸之功。纷繁复杂的工厂资产一览无余,不但便于管理和信息传递,也可极大避免因数据不够细致而带来的无休止式信息采集,从而节省时间、人力及资本投入。
