RAM Connection——节点设计软件介绍

RAM Connection 是一款钢结构连接节点的设计软件,它可以与 Bentley 结构设计软件STAAD 进行协同使用,也可以单独安装使用。RAM Connection 为几乎所有连接类型提供全面的分析和设计,包括繁琐的抗震规范设计,并可通过集成三维设计和详细设计模型和定制程序对工作流进行优化。

购买咨询

4000-333-136

产品简介



什么是 RAM Connection?
RAM Connection 是一款钢结构连接节点的设计软件,它可以与 Bentley 结构设计软件STAAD 进行协同使用,也可以单独安装使用。

RAM Connection 为几乎所有连接类型提供全面的分析和设计,包括繁琐的抗震规范设计,并可通过集成三维设计和详细设计模型和定制程序对工作流进行优化。


1


(图) RAM Connecton 可以与 STAAD 协同使用,可以在 STAAD 与直接进行节点的设计


2


(图)RAM Connection 的单独安装版本及与 STAAD 协同的版本是可以同时使用


RAM Connection 支持多种节点的设计样式
能够设计的钢结构节点类型有

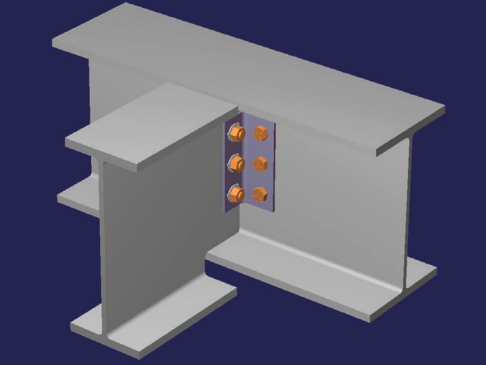

1)梁柱刚接铰接节点
2)主次梁连接节点
3)梁柱拼接节点
4)梁-柱-支撑节点
5)人字支撑节点
6)交叉支撑节点和托架节点

7)柱脚节点等等

3

4

(图)全面的节点样式


RAM Connection 丰富的节点设计
RAM Connection 具有丰富的节点设计选项,可以进行如下的设计:
1. 可进行设计的节点连接样式:
? 焊接样式
? 螺栓连接样式
2. 可进行设计的节点参数:
? 焊接长度(焊缝尺寸)
? 螺栓个数及螺栓布置
? 加劲肋个数
? 节点板尺寸等
3. 支持节点信息支持 ISM 结构同步( Structural Synchronizer )
4. 支持自动批量节点设计或单个节点设计优化或节点验算
5. RAM Connection 显示的是逼真直观的三维模型使节点设计更准确

5



RAM Connection 支持的国家规范
1、可以按照 AISC 360 (LRFD 或 ASD) 规范做钢结构节点设计
2、可以按照 BS 595-1:2000 规范做钢结构节点设计
3、可以按照 GB 50017-2003 中国规范做钢结构节点设计

6


RAM Connection 自动计算书和图纸生成


7



RAM Connection 的优势

1)易于使用的三维环境

RAM Connection 为用户提供了一个简单易用的三维节点设计环境,无需专门的培训,在短短的几分钟之内即可完成连接检查或设计。

8


2)RAM Connection 拥有综合全面的连接类型

RAM Connection 功能综合全面,能设计的连接类型包括剪力连接、刚性连接、接头连接和支架连接。

3)RAM Connection 可以独立运行或集成

RAM Connection 既可作为独立软件运行,又可完全与 RAM Structural System、RAM Advanse 集成,在不久的将来,还可以与 STAAD.Pro 集成。利用这种集成功能,您可以传输结构模型的设计成果,节约每个项目所花费的时间。

9


4)在 RAM Connection 中可以快速更改设计或者参数

使用 RAM Connection,可以对设计成果进行单独更改或批量更改。如果项目需要优先的连接详细信息,则可以使用 RAM Connection 快速指定此信息,然后快速设计连接。

10


5)在 RAM Connection 设计十分安全

RAM Connection 可以将各种连接集中在一起,使整个项目的连接保持统一,从而可以优化模型,并安全有效地进行设计。

11


6)在 RAM Connection 可以快速而准确地进行设计

RAM Connection 可以轻松使用已设计的 CAD 连接详情,从而节约大量详细设计时间,并减少信息传输过程中出现的错误。

12


7)在 RAM Connection 支持抗震设计

抗震设计是一项耗时冗长且难以完成的任务,但 RAM Connection 却可以满足抗震设计连接的要求。

13


8)在 RAM Connection 中可以快速设计和查看连接

RAM Connection 是快速查看连接详情和施工图的最佳方式。无论是从头设计连接,还是查看现有连接,均只需短短数分钟即可完成。

14


9)RAM Connection 中拥有综合全面的报告功能

RAM Connection 提供了许多综合全面、深入透彻的报告。这些报告易于理解,并可以直接用于演算文稿以供建筑部门或同事评估之用。

15


17

18

成的图纸(可导出 CAD DXF 格式)


 RAM Connection 与 STAAD 协同设计流程

19

中国节点设计步骤:
一、选择节点类型
1、 BCF(Beam – Column Flange):梁柱翼缘连接
2、 BCW(Beam – Column Web):梁柱腹板连接
3、 BG(Beam – Girder):主次梁连接
4、 BS(Beam Splice):梁拼接连接
5、 CS(Column Splice):柱拼接连接
6、 CC(Continuous beam over column):柱顶梁连接
7、 CBB(Column, beams and braces):梁柱支撑连接
8、 CVR(Chevron braces):人字撑连接
9、 VXB(Vertical X braces):交叉撑连接

10、CB(Column – Base):柱脚连接节点

20

二、输入荷载


21


三、三维可视化设置节点参数


22

四、生成相应计算报告书(可导出Word、Excel 格式)

23

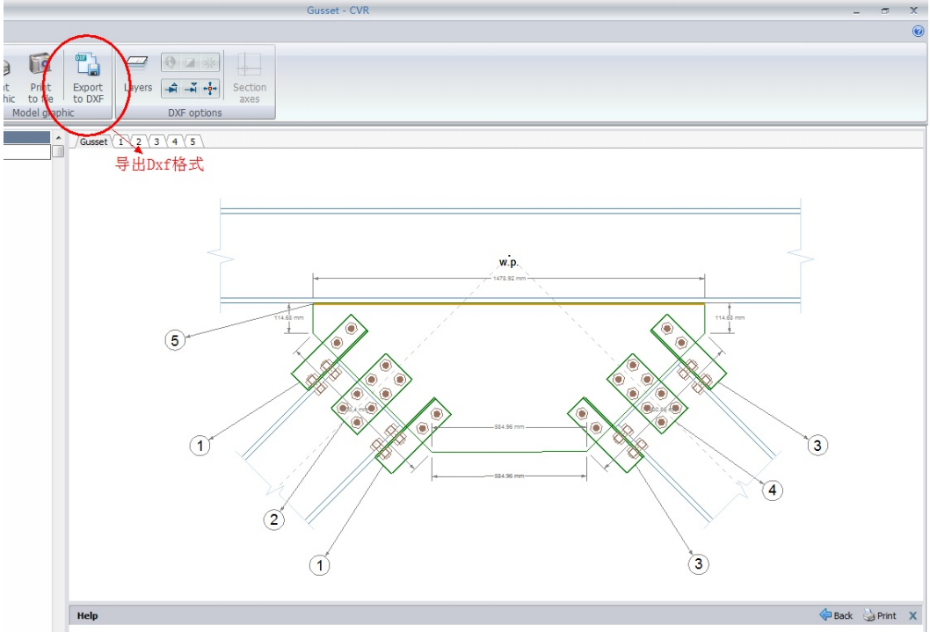

五、导出节点设计详图(可导出CAD 格式)
