OpenPlant Support Engineering工厂支吊架建模软件

通过OpenPlant Support Engineering，可对管道、电气和HVAC设备的详细支持内容进行快速准确的设计和建模。与采用其他设计工具创建的管道应力和结构数据实现互用后，可节省时间并减少错误。可对软件的部署进行经济的伸缩，使其适合任何规模项目的需求，从而降低软件成本。

产品简介

OpenPlant Support Engineering是一款工厂支吊架建模软件，能够对管道、电气和暖通风管组件支吊架进行快速准确的设计、建模和细节描述。该应用程序通过广泛收集供应商支吊架目录以及自动生成的施工交付成果来提高生产效率和设计准确性。

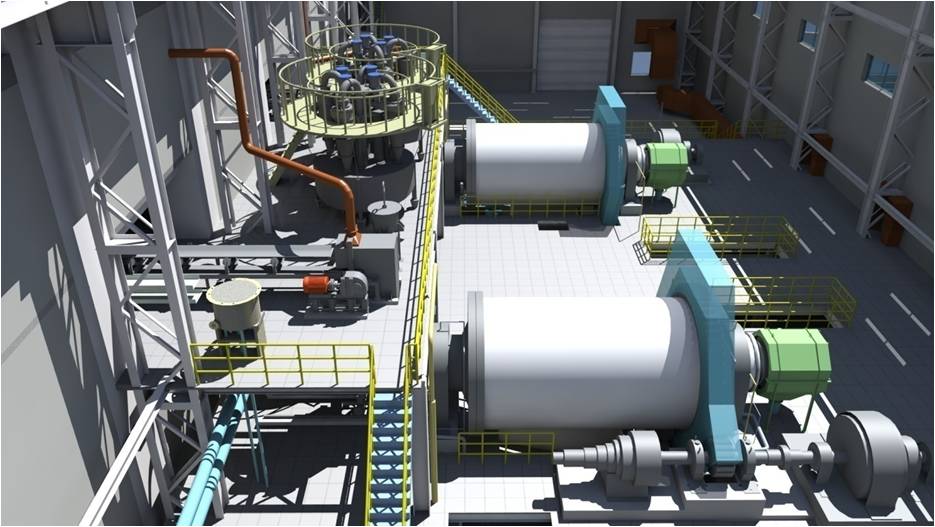

OpenPlant Support Engineering封面

软件功能

·快速准确地生成模型

借助 OpenPlant Support Engineering，可使用预定义的支吊架快速创建管道、HVAC 或电气设备的支吊架模型，并检查多种支吊架选项。通过减少花费在支吊架和组合支吊架的设计和建模上的时间，缩短整个项目的时间。用户可以修改 OpenPlant Support Engineering 中自带元件库中的支吊架，可创建自己的支吊架元件库。

OpenPlant Support Engineering生成模型

·精确放置支吊架

OpenPlant Support Engineering 可为用户提供快速准确地放置支吊架所需的功能。用户可以使用高级放置功能放置支吊架，其中包括带有偏航、倾斜和横摇进行旋转；也可以使用基于 MicroStation 的智能建模工具来放置支吊架。使用支吊架定位点确定应放置支吊架的位置，然后再将支吊点替换为支吊架。自动在长管道上以固定间隔放置支吊点或在特定位置手动放置支吊点。通过让部分团队成员确定支吊架位置，同时其他成员确定支吊架类型的方式增加项目协作。

·借助广泛的供应商目录节省时间并确保准确性

OpenPlant Support Engineering 目前包含来自不断增长的供应商列表的超过 22,000 个支吊架和组合支吊架。支吊架及其图形表示准确反映了供应商规范。直接从供应商目录中导入支吊架，以节省时间并消除在解释供应商规范以及对其进行建模时发生的错误。OpenPlant Support Engineering 中的目录会紧跟供应商规范进行更新。

·自动化物料清单使施工交付成果更加准确

该应用程序可自动生成包含物料清单的详细支吊架图纸。用户可以通过代替手动统计来获得准确的成本估算并节省时间，还可以通过获得可靠的施工交付成果来避免施工延迟。

OpenPlant Support Engineering自动化物料清单

·与 Bentley 产品之间实现数据互用，从而高效复用设计数据

OpenPlant Support Engineering 现在可以直接安装在 OpenPlant Modeler 中，用户可以在相同的设计文件和建模会话中工作，以放置支吊架以及管道和设备。

在这种模式下，OpenPlant Support Engineering 还与 PlantSight 集成，助力 OpenPlant 用户为其所有项目交付数字孪生模型。OpenPlant Modeler 与 PlantSight 集成的工作流为用户提供了支持分散的团队、利用基于组件的工作流以及跟踪和管理变更的能力。

数字孪生可确保整个设计阶段的一致性和最新的工程信息，并持续移交至运营。该应用程序可与 OpenPlant Modeler 集成，使用户能够直接利用 3D OpenPlant 模型作为支吊架设计的起点。通过在 OpenPlant Modeler 中引用 OpenPlant Support Engineering 数据，允许用户高效地运行对话框中轴测图来生成含完整信息的轴测图，从而缩短生成项目交付成果所需的总时间。
