飞一遍就能建模？没这么简单
艾三维-无人机扫描铁路基础设施自动转BIM1

过去两年无人机在铁路工程里越来越常见，巡检、测绘、进度记录都跑熟了。但做BIM的人更关心：无人机扫出高精度点云后，能不能直接生成BIM模型？采集不难，建模也不难，难点是点云怎么自动变成有语义、有构件划分的BIM。

铁路点云为什么难处理
艾三维-无人机扫描铁路基础设施自动转BIM2

铁路点云和建筑完全两回事。建筑里墙是面、柱是体，分割算法好写。铁路是带状结构，轨道、道砟、接触网立柱、信号设备、边坡、排水沟全挤在一起，密度还不均匀——轨道密得看清扣件，两侧地形稀得连坡面都糊。接触网悬挂和信号机从正上方航拍还有遮挡和空洞。传统做法靠人工标注，一套流程下来，人工时间比飞行采集还长。

自动化框架正在走通这条路
艾三维-无人机扫描铁路基础设施自动转BIM3

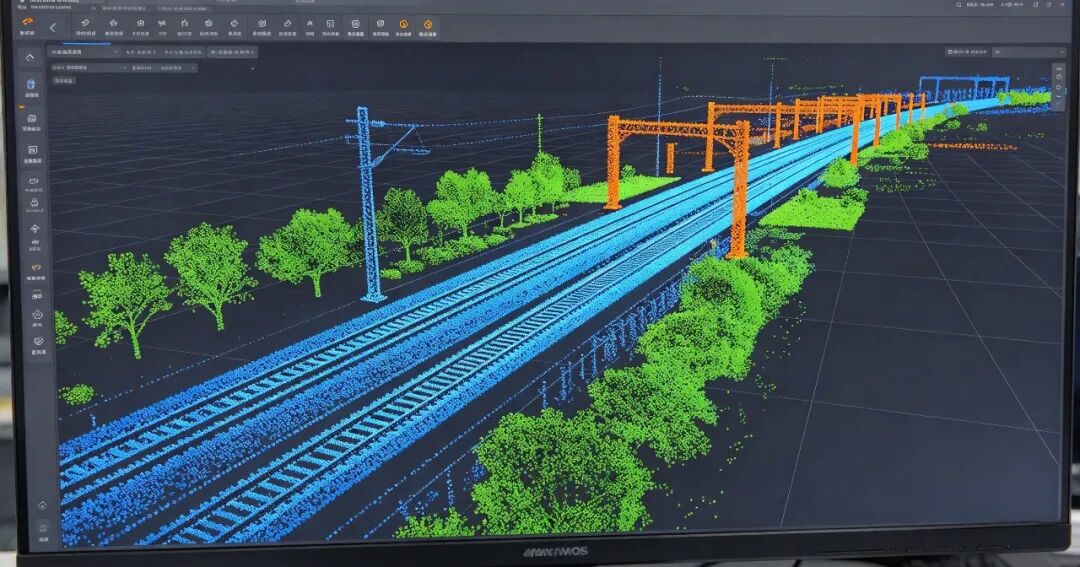

2026年9月一项研究提出自动化无人机scan-to-BIM管道。思路是分层：先用深度学习对点云做语义分类，把地形、植被、轨道、立柱、电缆分开；再基于分类结果在Dynamo里自动重建铁路参数化BIM构件；最后把当期扫描模型和设计模型叠合比对，自动标出几何偏差。它不强求全自动，但把人工介入压缩到“只需确认变更区域”。目前类似方法的语义分割精度已能做到94%以上。

国内工地上已经在跑
艾三维-无人机扫描铁路基础设施自动转BIM4

中铁一局在银西、杭绍台铁路用“物联网+无人机+BIM+三维激光扫描”，实景模型与BIM精确匹配，隧道超欠挖效率提升3倍，人工成本降80%。中铁二局在成达万高铁3标用大疆M300RTK加禅思L1，29平方公里航测3天完成，厘米级点云让路基周期缩短60%。案例说明，无人机扫描转BIM在铁路已不只是概念。

德国的做法与ContextCapture的位置

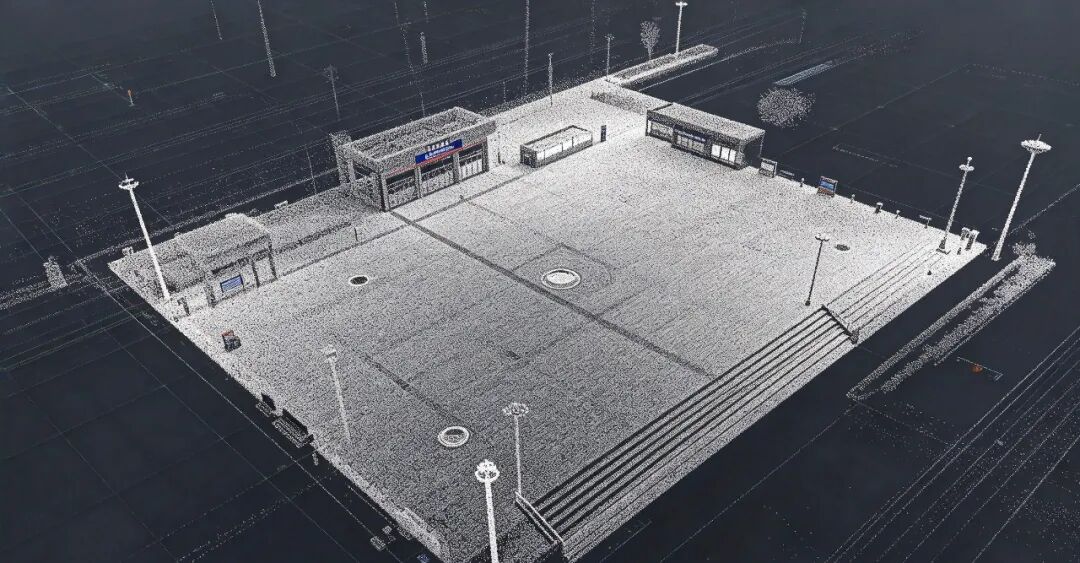

德国铁路DB E&C在汉堡-哈尔堡车站前广场做多传感器融合，无人机空中扫，移动测绘地面扫，数据在X2BIM叠合校正，目标是设计早期发现冲突。启发在于：扫描正从测量工具升级为设计前置数据的基础设施。
艾三维-无人机扫描铁路基础设施自动转BIM5

艾三维的ContextCapture在铁路场景能力已验证，中交三航局在南沿江城际铁路前期用它生成实景网格做方案推演。但ContextCapture输出实景网格，不是BIM构件。从实景网格到BIM，中间需要语义分割、构件识别、参数化重建。这段路还没完全打通，但趋势明显。对铁路设计和施工团队来说，现在值得关注的不是“能不能扫”，而是扫完后从点云到BIM的转换流程怎么设计。
