水下“激光点云“——声呐三维建模是什么？能做什么？

2026/08/14

无人机搭载倾斜摄影相机、地面架设三维激光扫描仪——这些基于光学手段的实景建模技术在空中和地面得心应手，但一旦面对水下环境就几乎"失明"。水体对光线的吸收和散射极为严重，几米水深之下可见光已大幅衰减，十几米以下光学相机什么都拍不到。桥梁水下基础是否被冲刷掏空？大坝坝前淤积到了什么程度？这些问题光学手段无法回答，声呐三维建模正是在这样的背景下走到台前。
艾三维-水下激光点云声呐三维建模是什么能做什么1

声呐三维建模是什么？水下的"激光点云"
艾三维-水下激光点云声呐三维建模是什么能做什么2

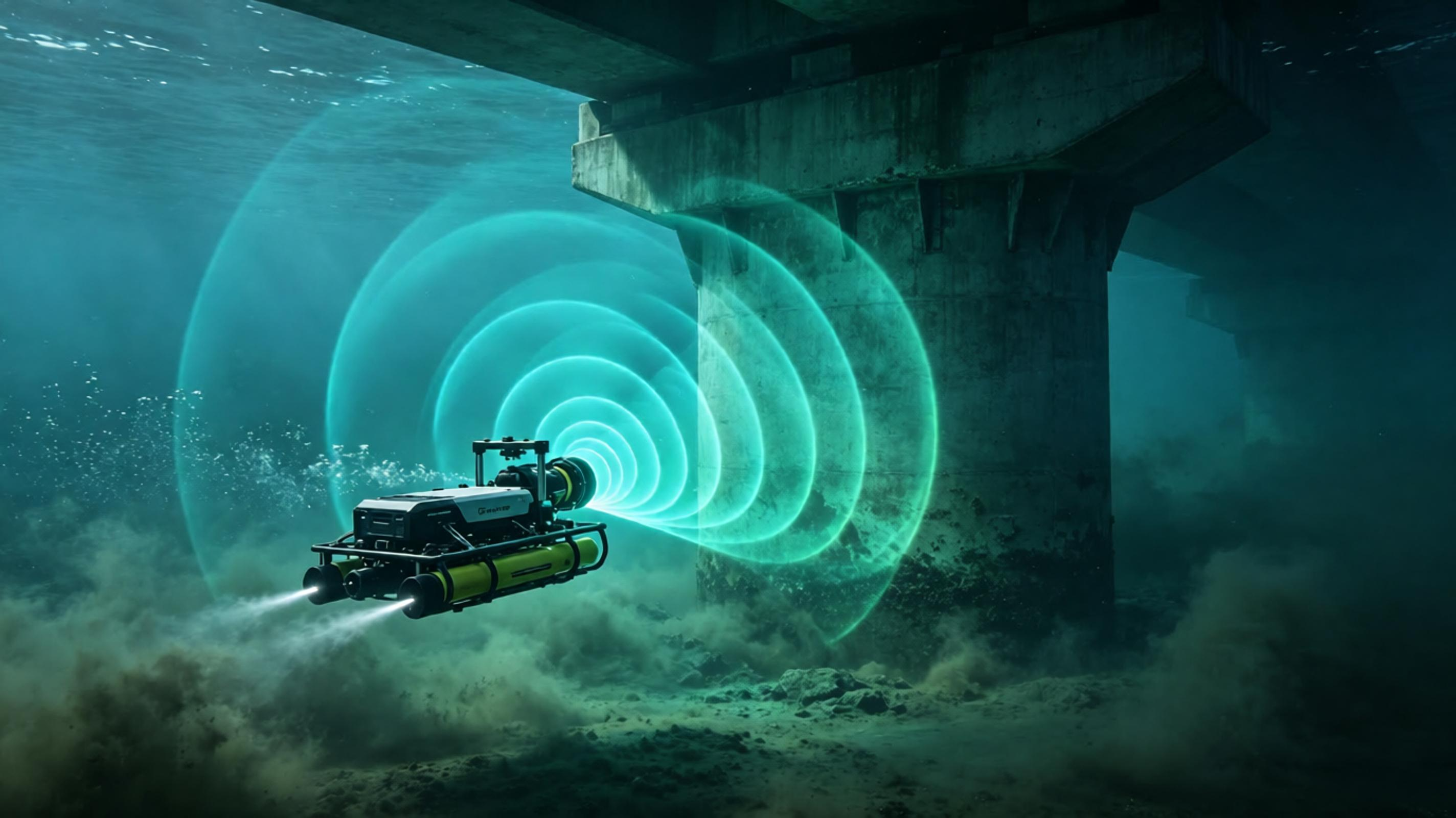

声呐通过发射声波、接收回波来感知水下世界，声波在水中的传播特性远优于光波，不受水体浑浊度和光照条件影响，这是声呐相对于光学手段的根本优势。传统二维声呐只能呈现单一平面的声学图像，而三维成像声呐通过多角度、多波束的扫描，将回波信号转化为三维空间中的点云数据——从数据形态上看，声呐点云与激光点云几乎一样，都是一堆带有三维坐标的空间点。可以把声呐三维建模理解为水下的"激光点云"：原理不同，殊途同归。

声呐点云与激光点云：有何不同？
艾三维-水下激光点云声呐三维建模是什么能做什么3

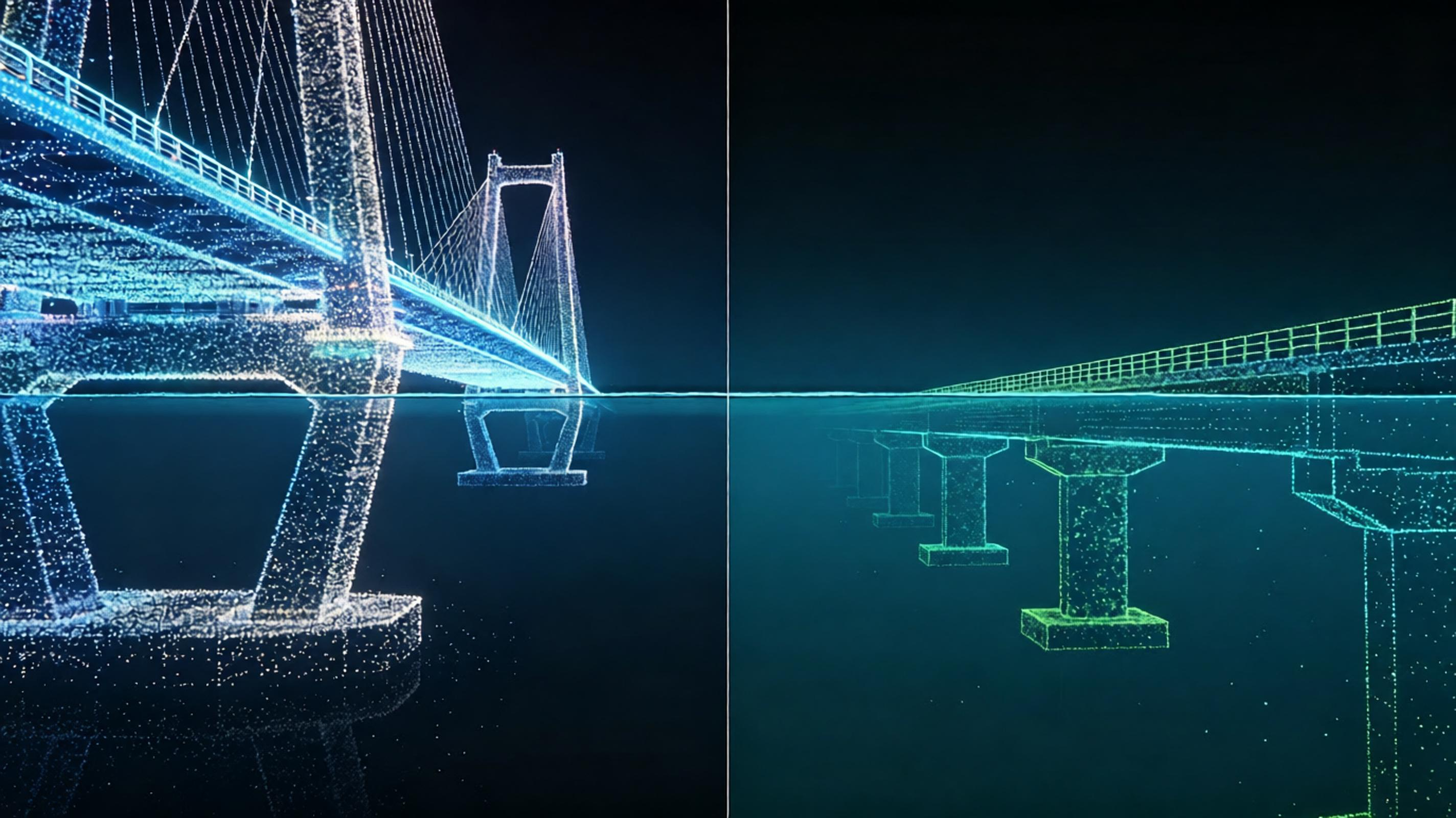

两者都生成三维点云，都可以导入点云处理软件进行编辑、滤波和建模，也都可以与BIM模型叠加服务于数字孪生应用。核心区别在于：激光点云依赖光束反射，精度以毫米计；声呐点云依赖声波回波，精度通常以厘米计，但对绝大多数水下工程检测已足够——实测数据显示，对于沉井、围堰等大尺寸水下基础，声呐最大测量误差仅为7.9%。声呐不是替代激光扫描，而是补上激光够不到的那一块——水下的世界。

典型应用一：桥梁水下基础检测
艾三维-水下激光点云声呐三维建模是什么能做什么4

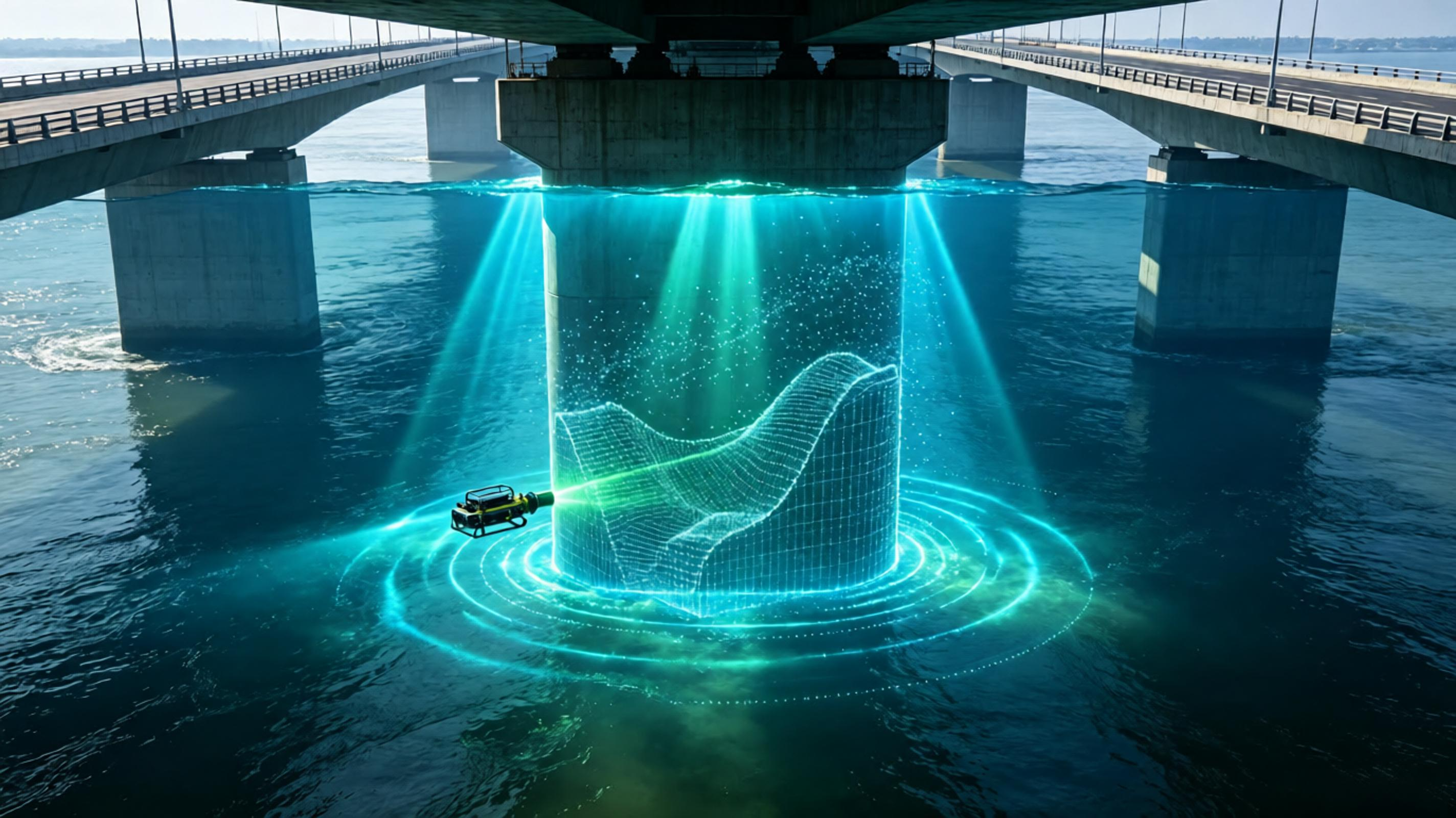

桥梁的水下基础常年承受水流冲刷和漂流物撞击，但位于水下，传统检测手段难以获取完整精确的结构信息。以杭州拱宸桥水下基础检测为例，检测团队采用三维成像声呐技术在低能见度河水中成功获得了水下基础的高分辨率三维图像，对于沉井、围堰等大尺寸基础，声呐最大测量误差仅7.9%。实际操作中，水下机器人搭载声呐环绕扫描，生成的点云数据可与桥梁BIM设计模型叠加比对——设计模型告诉你"应该是什么样"，声呐点云告诉你"实际是什么样"，偏差之处就是隐患所在。

典型应用二：大坝泥沙淤积监测
艾三维-水下激光点云声呐三维建模是什么能做什么5

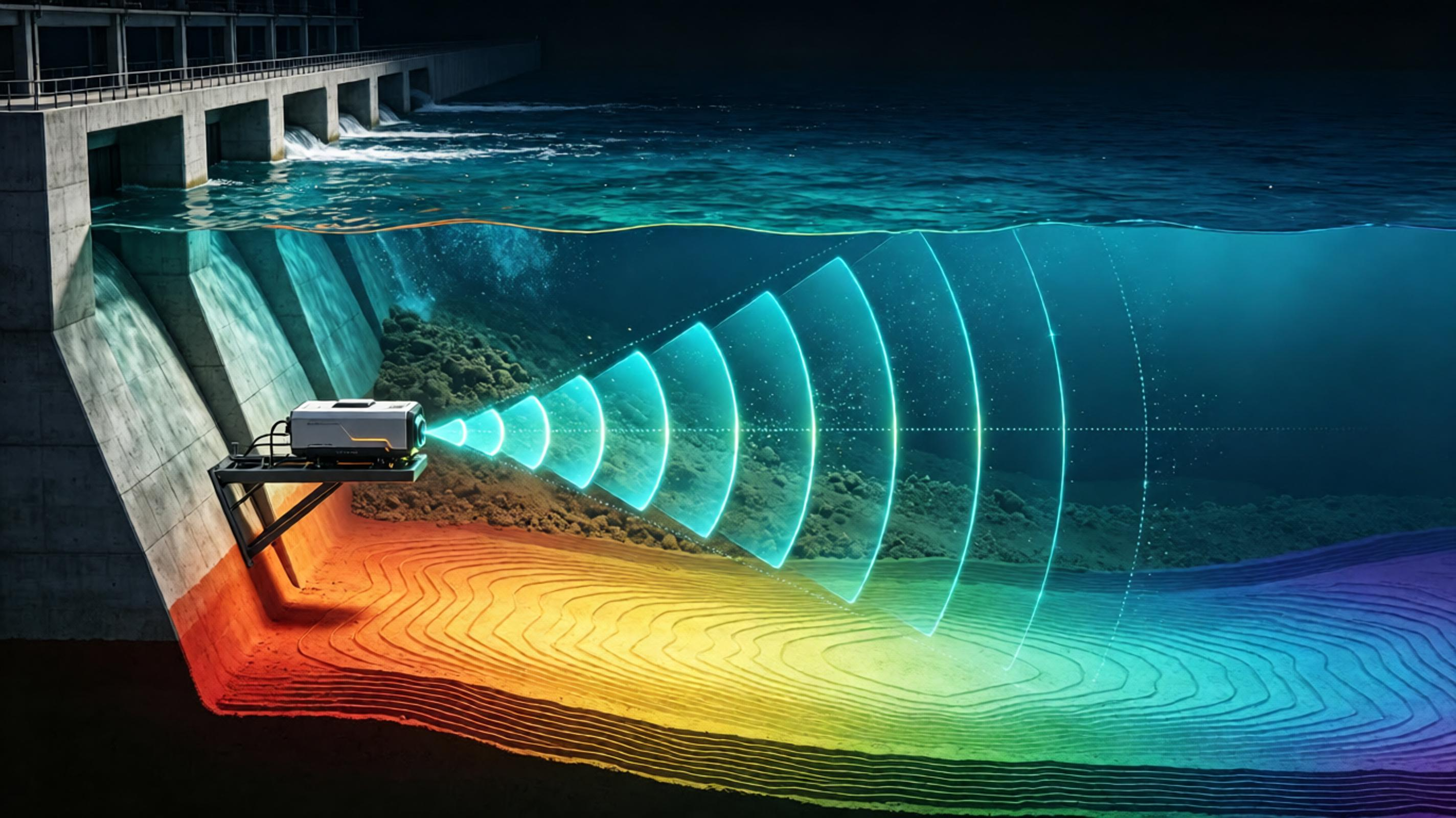

大坝坝前的泥沙淤积会影响水库有效库容，严重时甚至威胁大坝结构安全，但淤积情况肉眼无法直接观察。通过二维声呐扫描坝前水下淤泥，再经数据滤波和曲面插值，可生成反映淤积面形态的三维点云曲面，精确计算淤积层的厚度和分布——梅店水库大坝的研究表明，三维扫描声呐对水下建筑物状态监测十分有效。声呐淤积监测数据还可接入大坝数字化管理平台，与水位、流量等数据融合，形成"监测—预警—决策"的完整闭环。

声呐点云+BIM：水下数字孪生的未来
艾三维-水下激光点云声呐三维建模是什么能做什么6

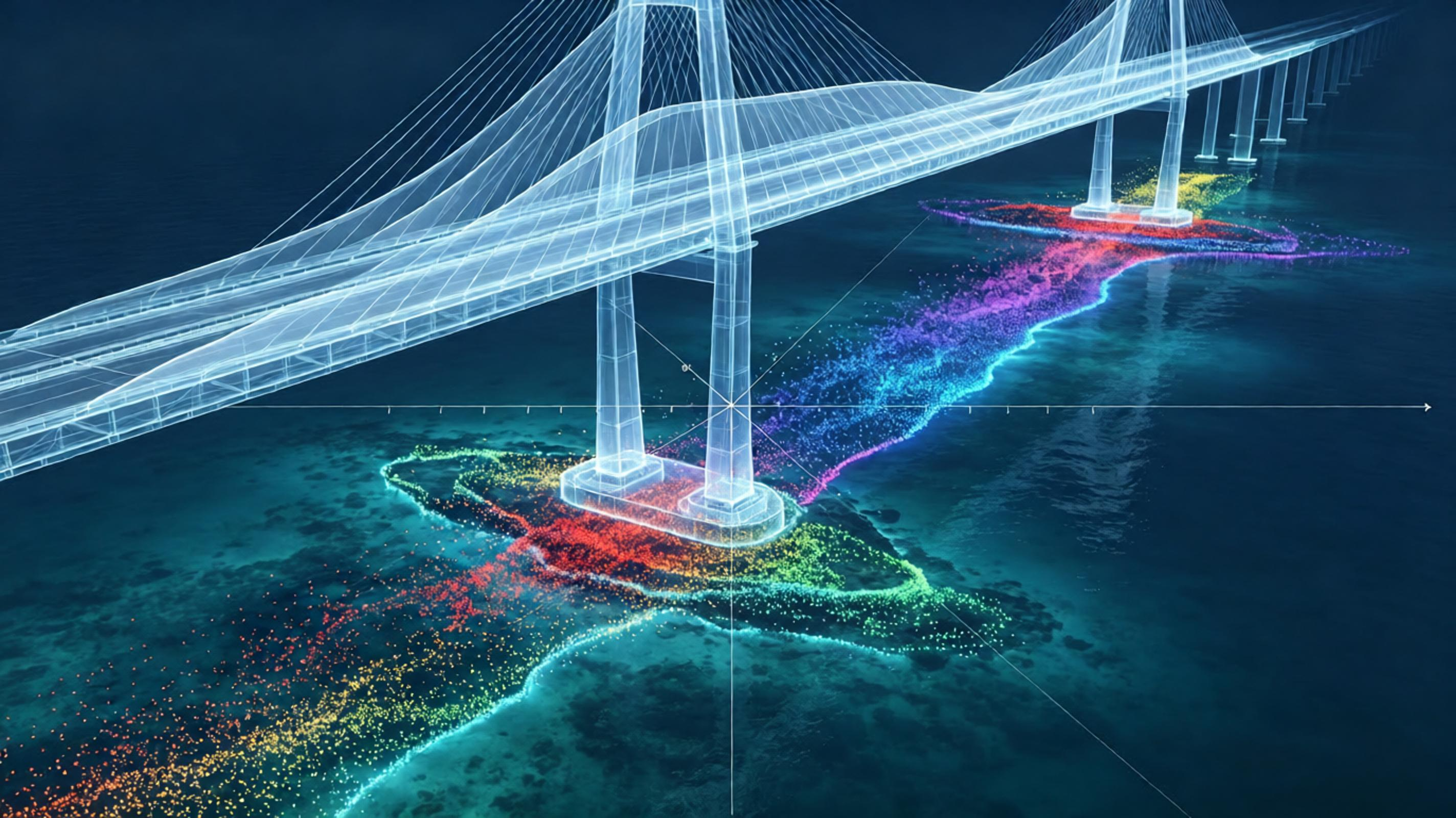

声呐点云解决了"水下有什么"的问题，BIM模型解决了"应该是什么样"的问题，两者叠加，偏差一目了然；更进一步，声呐点云与时间轴结合，今年与去年的数据对比，就能精确计算出水下构筑物的冲刷量、淤积速率和变形趋势。

〈〉
