什么是变电站电气一次设计？如何快速完成变电站电气一次设计？
2021/11/26
最近我们收到很多关于变电站的咨询，如，变电站电气一次设计指的是什么？如何快速完成变电站电气一次设计？
关于变电站，很多人的第一印象还停留在电工、高压站上，其实变电站的工作，比我们想象的更为严谨和广泛，下面，我们一起来简单的了解下变电站吧~~
变电站
变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所。
在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中。
变电站分类：
1、一类变电站。是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站。
2、二类变电站。是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。
3、三类变电站。是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。
4、四类变电站。是指除一、二、三类以外的35kV及以上变电站。
注：工区所有220kV变电站为三类变电站，110kV及以下所有变电站为四类变电站。
设备分类：
变电站内的电气设备分为一次设备和二次设备。
1、一次设备
一次设备指直接生产、输送、分配和使用电能的设备，主要包括变压器、高压断路器、隔离开关、母线、避雷器、电容器、电抗器等。
2、二次设备
变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备，它主要由包括继电保护装置、自动装置、测控装置、计量装置、自动化系统以及为二次设备提供电源的直流设备。
布设要求：
变电站的结构设计与设备布置一般具有如下要求：
1、建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置；
2、变电站的室内布置应紧凑合理，便于运行人员的操作、检修、试验与巡视，开关柜安装位置应满足最小通道宽度要求，并适当考虑发展及扩建要求；
3、分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理；
4、高低压配电室的设施应符合安全与防火要求，站内不允许采用可燃材料装修；
5、高低压配电室、电容器室及变压器室的门应向外开，相邻两配电室的门应双向开启；
6、高低压配电室、电容器室、变压器室及主控室应设置防范雨、雪、蛇、鼠等从门、窗及缆沟入室的设施。
变电站设计
变电站电气一次设计：
变电站的电气一次设计在整个过程中，最为核心的工作是电气主接线的设计工作。变电站的主接线，应根据变电站在电力网中的地位、出线回路数、设备特点及负荷性质等条件确定。并应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。

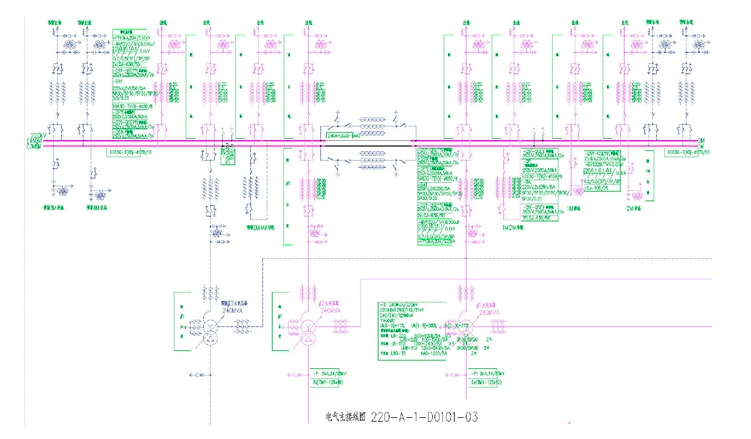

电气一次主接线图（220KVA1典设）
如何快速完成变电站电气一次设计？

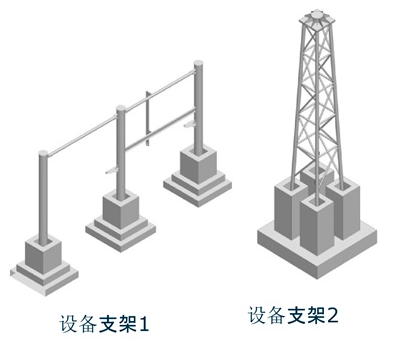

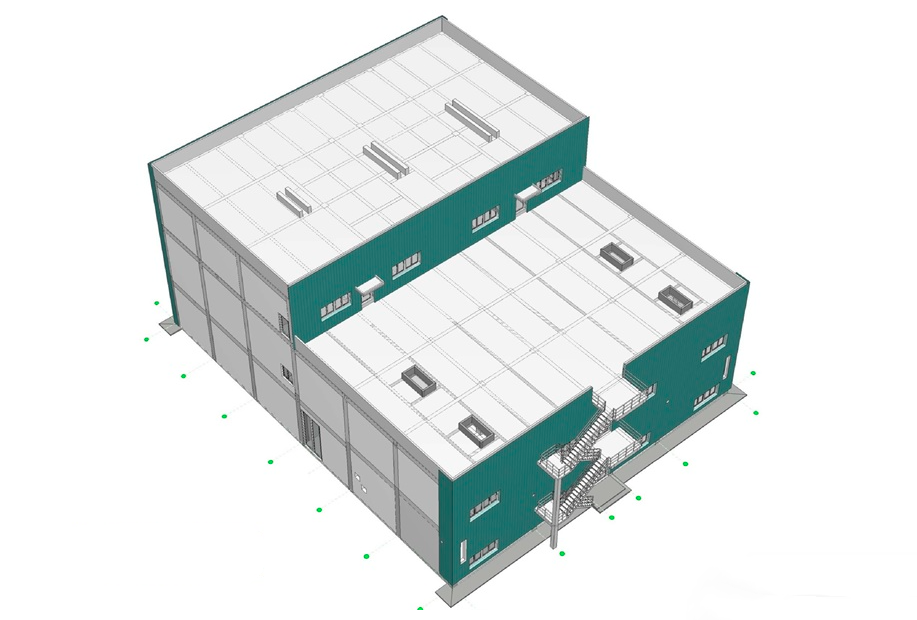

关于变电站设计，大家第一个想到的是不是Bentley的Substation，这款市面上最热门的变电站智能电气和物理设计的集成软件，不仅包含电气一次设计、二次设计功能，还包含二维原理设计、三维布置设计，接地、防雷系统的设计功能。下面，我们一起来详细的了解下变电站设计软件Substation。

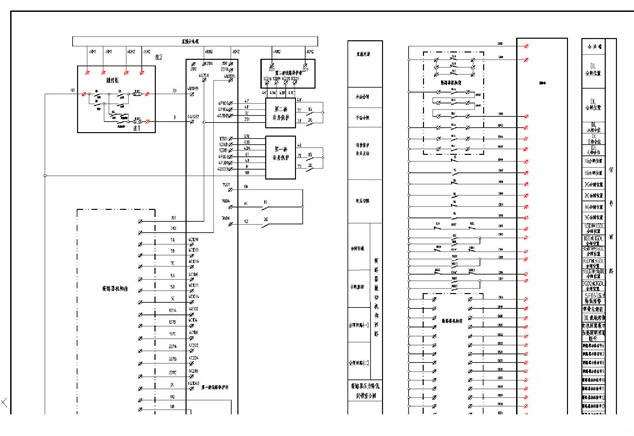

电气二次原理图（220KVA1典设）

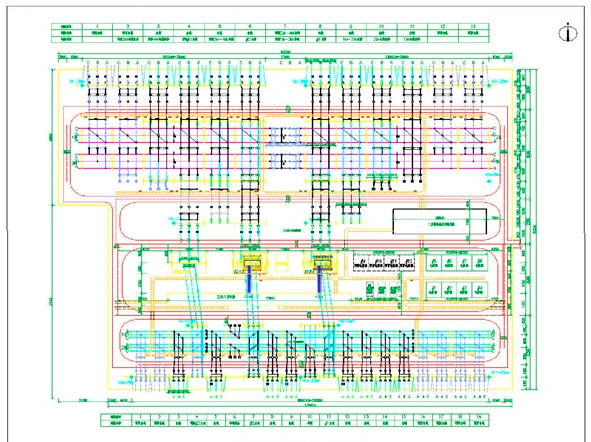

电气一次总平面图（220KVA1典设）
软件介绍
Bentley Substation 是一款用于变电站智能电气和物理设计的集成软件应用程序，使项目团队能够加快变电站设计速度，同时最大限度减少错误和返工。Bentley Substation 可以与其他 Bentley 设计和模拟应用程序以及协作和资产性能服务搭配使用，提供全面的生命周期解决方案，从而加快项目交付、提高可靠性并降低变电站的运营成本。
>>>点击查看Bentley Substation软件详情
