实景三维航测助力韶关机场数字化建设

2026/08/11

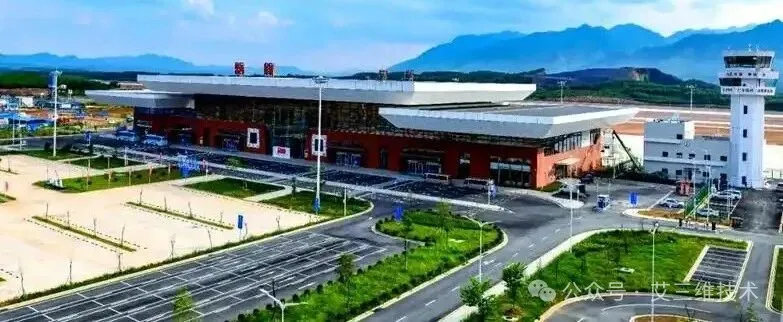

韶关机场实景三维航测项目，作业区域位于乳源县桂头镇，涵盖机场跑道北端及航站楼周边，总测区面积约0.9平方公里。桂头镇为武江河畔的平原城镇，地形相对开阔，但属亚热带湿润季风气候，空气湿度大、晴雨交替频繁，对航测窗口期选择提出较高要求。机场作为重要交通设施，其三维实景模型可为后期改扩建、净空分析、管线运维及应急管理提供空间基准。
艾三维-实景三维航测助力韶关机场数字化建设1

航测方案与像控布设
艾三维-实景三维航测助力韶关机场数字化建设2

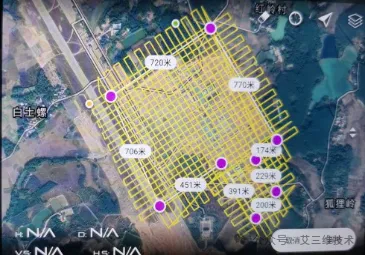

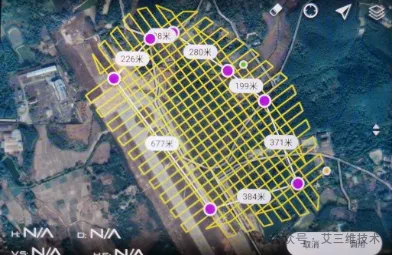

飞行平台选用多旋翼无人机，搭载高分辨率光学相机，依据测区形状和建筑物分布，将作业范围划分为跑道北端和航站楼两个子区，分别设计独立航线。航高统一设定，使地面分辨率满足精细建模需求，航向和旁向重叠度均按高标准设置，保障后续空三连接点强度及模型表面细节完整。进场前，通过卫星影像预选起降场地，并实地踏勘确认空域条件。像控点采用RTK实测坐标，按航测规范布设于硬质地面上，点位清晰易辨，其坐标与飞行POS数据共同构成平差基准，有效降低系统误差。共布设足够数量的控制点，确保每张影像至少包含多个有效控制标记。

外业飞行与数据获取
艾三维-实景三维航测助力韶关机场数字化建设4

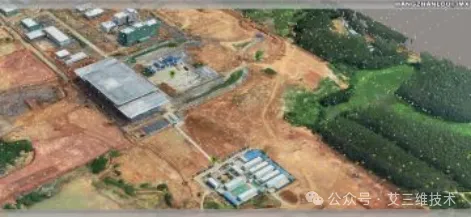

飞行作业严格遵循标准化流程：起飞前检查动力系统、传感器状态，并在地面站软件中校验航线参数；起降均逆风操作，缩短滑跑距离；全程监控飞行高度、速度、电池电量和通信信号，确保航迹偏差在允许范围内。每个架次返航后立即下载影像及POS数据，快速预览检查影像清晰度、重叠度和有无雾霾遮挡，确认合格后方可进行下一架次。两个子区合计飞行多个架次，总有效影像数千张，全部影像色彩均衡、曝光正常，未出现云影或反光干扰，无需补飞。整个外业过程在预定天气窗口内高效完成。

空三建模与质量控制
艾三维-实景三维航测助力韶关机场数字化建设5

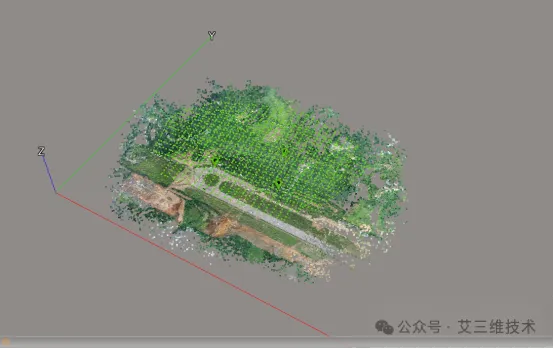

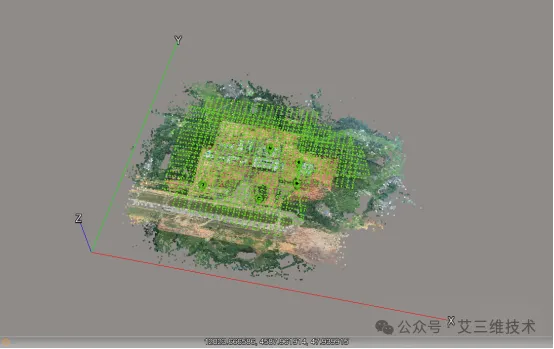

内业处理采用专业航测建模软件。首先进行相机自检校和POS数据导入，自动提取连接点并进行区域网平差，解算出每张影像的空间位置和旋转角度。空三完成后，输出详细报告，检查重投影误差、像点残差等指标，确保所有限差满足规范要求。对姿态变化较大的航线，人工添加连接点以增强区域网稳定性。在三维重建阶段，利用密集匹配生成高密度点云，进而构建三角网并映射纹理，形成实景三维模型。模型生成后，在浏览环境中逐块巡视，发现因遮挡或反光导致的局部孔洞，即导入三维修复工具进行填补和拓扑优化，再重新纹理映射，保证模型完整且无变形。整个质检过程执行两级检查、一级验收，所有中间成果和最终成果均进行100%数据检查，并留存详细检验记录。

成果交付与业务应用
艾三维-实景三维航测助力韶关机场数字化建设7

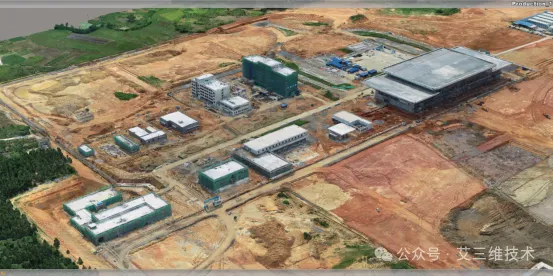

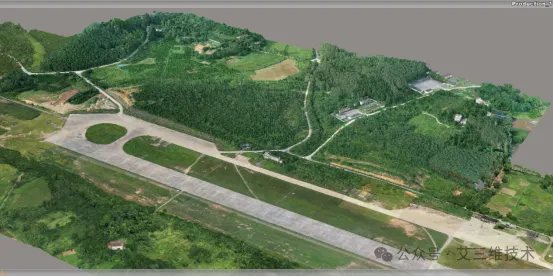

最终提交成果包括全套高质量影像和实景三维模型成果，以及配套的空三报告和质检文档。该实景模型具有真实纹理和空间坐标，可直接导入BIM平台进行碰撞检测、施工进度模拟，也可用于数字孪生系统、GIS分析及VR巡检培训。

艾三维具备从外业航测、内业建模到轻量化发布的全链条服务能力，尤其擅长机场、园区、公路等线性工程的精细化建模与数据治理，为基础设施全生命周期管理提供可靠的数据资产。

〈〉
