水厂BIM建模与管网水力分析的协同应用实践

2026/08/31

一、水厂设计与运营的现实痛点
水厂BIM建模与管网水力分析的协同应用实践 1

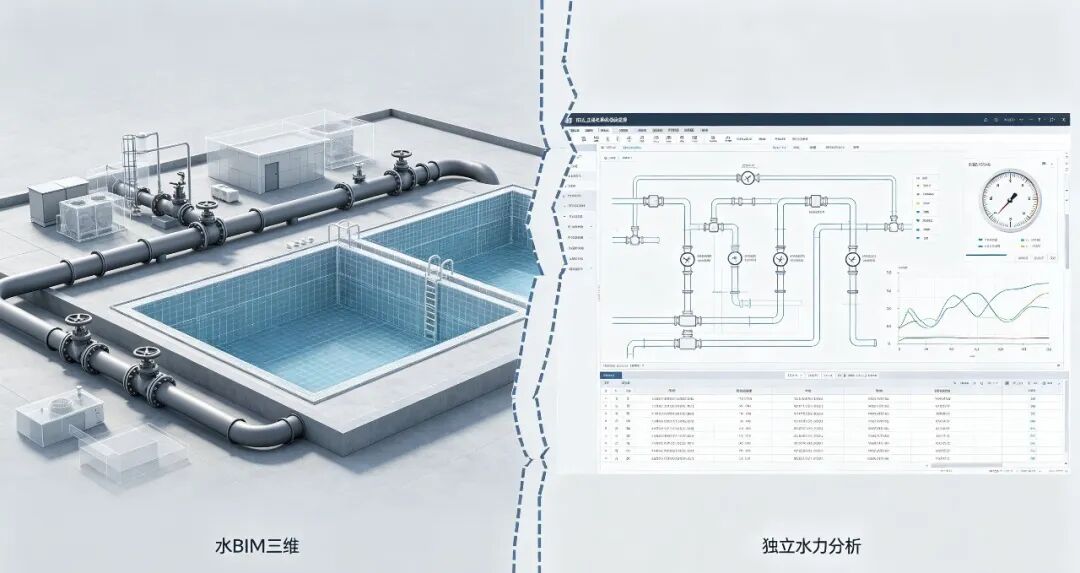

水厂是一个复杂的系统工程，包含取水、净水、输配水等多个环节，涉及工艺管道、机电设备、建筑物等大量专业元素。传统模式下，设计阶段使用BIM软件完成三维建模，而水力分析则需要在水力建模软件中根据图纸重新建立管网模型。两个模型彼此独立，设计变更无法自动同步，导致重复劳动和数据不一致。
进入运营阶段后，问题更加突出。供水企业积累了大量GIS、CAD、SCADA数据，但这些数据往往彼此孤立。管网漏损定位、泵站节能调度、爆管应急响应等决策，仍然高度依赖人工经验，缺乏精准的量化分析工具。

二、BIM模型与水力模型的无缝衔接
水厂BIM建模与管网水力分析的协同应用实践 2

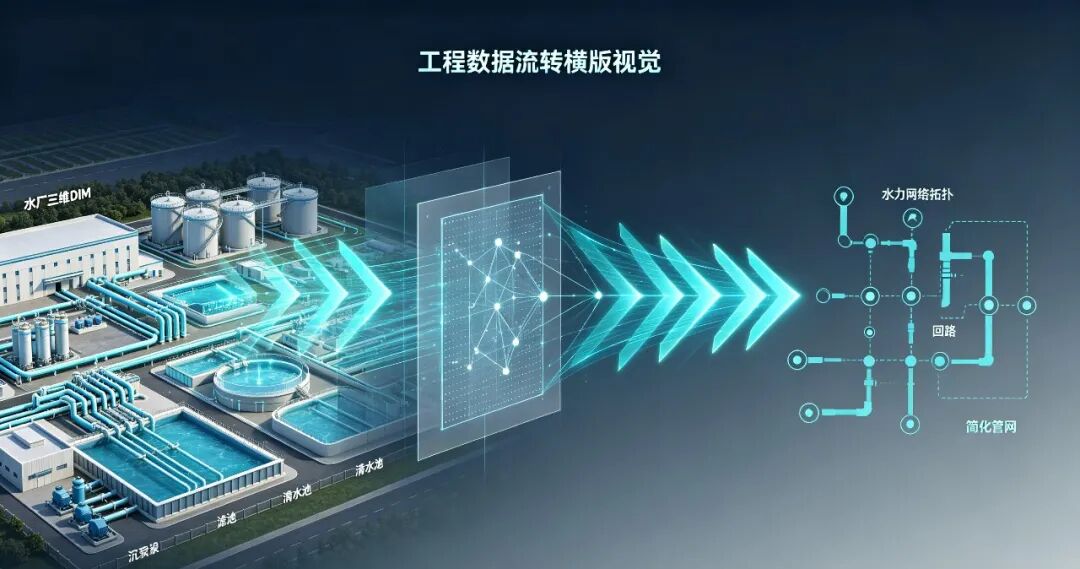

解决上述问题的关键，在于打通BIM三维模型与水力分析模型之间的数据通道。OpenFlows系列软件提供了从BIM模型到水力模型的自动化转化能力。
具体而言，水厂BIM模型（涵盖工艺管道、阀门、泵组、清水池、加药间等全部设施）可以通过数据接口直接导入水力分析平台。管道拓扑关系、管径、长度、高程等信息自动提取并生成水力网络模型。与传统手动建模相比，这一流程将建模周期从数周压缩至数天。
更关键的是“联动更新”机制——当BIM模型发生设计变更时，水力模型可以同步刷新，无需二次建模。设计人员可以快速对比不同方案的水力性能，运营人员则可以基于最新模型进行工况模拟。

三、全工况仿真模拟与AI优化
水厂BIM建模与管网水力分析的协同应用实践 3

有了精准的管网模型，下一步是进行全面的水力仿真分析。OpenFlows Water Advanced集成了稳态、延时与瞬态三种水力计算模式：
稳态模拟：用于日常工况下的流量、压力分布计算，评估管网是否满足供水需求。
延时模拟：分析一天或多天内管网运行状态的变化规律，辅助制定调度策略。
瞬态模拟：采用特征线法精确捕捉水锤波传播，有效防范因突然停泵或关阀导致的爆管事故。

水厂BIM建模与管网水力分析的协同应用实践 4

在仿真基础上，平台进一步引入了AI驱动的优化能力。Darwin Calibrator自动率定模型参数，使仿真结果逼近真实工况；Darwin Designer在成千上万种管径组合中搜索最优改造方案；Darwin Scheduler则直击泵站“怎么开泵最省电”的日常运营痛点。三项工具的共同特点是不依赖人工经验试错，而是通过算法自动寻优。

四、应用价值与工程实践
水厂BIM建模与管网水力分析的协同应用实践 5

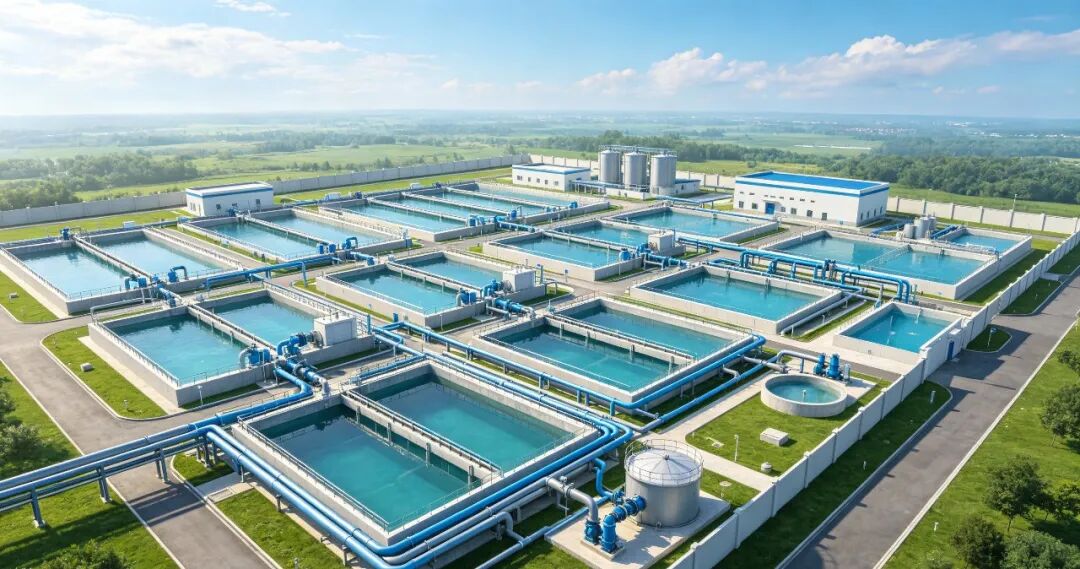

BIM建模与水力分析的协同，在实际项目中产生了显著价值。
在管网漏损控制方面，通过水力模型与SCADA实时数据的比对，可以快速定位疑似漏损管段，将被动抢修转变为主动维护。在泵站节能调度方面，AI优化算法可根据不同时段的需水变化自动生成最优开泵方案，显著降低电耗。在应急响应方面，平台支持“平行时空”式的方案推演——不同改造方案、不同运营策略可在同一模型中并行运算、直观对比。
以巴西águas do Norte供水项目为例，团队利用OpenFlows Water解决方案，在其管网中识别出超过225项水力优化与运行调整措施。这些措施涵盖阀门调节、管道改造、泵站调度等多个维度，为供水系统的稳定运行和投资决策提供了坚实的数据支撑。

五、结语：从“凭经验”到“靠数据”
水厂BIM建模与管网水力分析的协同应用实践 6

水厂BIM建模与水力分析的协同，本质上是将“设计模型”与“仿真模型”从两条平行线拧成一股绳。设计阶段的BIM模型不再只是“好看的三维图纸”，而是可以直接用于水力计算、方案优化和运营决策的“活数据”。
从建模到仿真、从仿真到优化、从优化到运营——数据在这一链条中无缝流转。对于水厂设计单位、供水企业和智慧水务服务商而言，建立这样的协同工作流，已不再是“锦上添花”，而是提升工程质量和运营效率的必经之路。

〈〉
