砌体排砖深化设计：引领砌体工程迈向智能化

在建筑行业的广阔天地里，每一个细节都关乎着整体结构的稳固与安全，而砌体排砖，作为墙体构建的基础工艺，其重要性不言而喻。随着技术的进步和施工工艺的日益精进，仅凭传统经验和粗略规划已难以满足现代建筑对精度、效率与美观性的高标准要求。
砌体排砖深化成为了提升建筑品质、优化施工流程、节约资源成本的重要手段。本文旨在探讨砌体排砖深化的必要性，分析其在现代建筑施工中的价值，并简要介绍深化设计的方法与实践。


砌体排砖的注意事项
砌体排砖是砌体工程施工中的重要环节，其注意事项和细节直接关系到施工质量和效率。以下是一些关键的注意事项和细节：
1.施工前准备

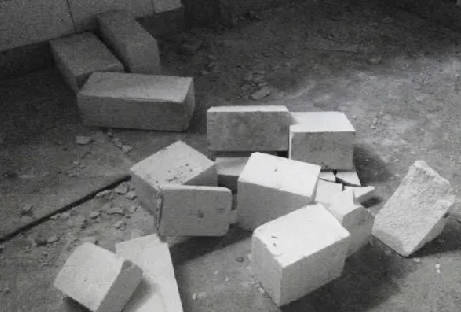

1）材料选择：砌块、砂浆等材料应具有产品合格证书、性能检验报告，并进行取样验收。尽量选择质量好的砖块和砂浆材料，断砖、裂缝砖不得上墙。
2）材料堆放：砌块堆放应下垫上盖，堆放高度不得高于2m，以防止砌块受损。砂浆应使用预拌砂浆存储在砂浆罐内，以保证其质量。
3）施工现场清理：清理施工现场，确保无杂物影响施工。
4）测量放线：根据设计图纸进行测量放线，确定墙体的位置和尺寸。
2.排砖步骤
1）测量放线：根据设计图纸进行测量放线，确定墙体的位置和尺寸。

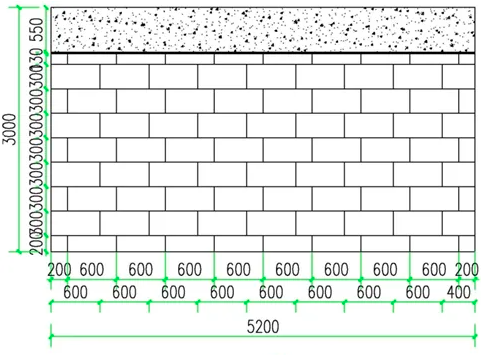

2）编制排版图：根据结构净高、净宽编制排版图，按照材料消耗最小原则进行规范排版，确保门窗、电箱等预留位置的合理性。
3）软件应用：使用专业的砌体排砖软件（艾三维砌体排砖软件）进行深化设计。在软件中设置砌体砖、塞缝砖、导墙砖的规格及排布方式；设置水平灰缝、竖向灰缝、距边灰缝等参数，确保砌体的整体质量。
4）自动布置：通过软件自动布置构造措施（如构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块等），自动布置门洞和窗洞尺寸及定位，根据已设置好的参数，实现自动排砖。
5）生成报表：使用软件一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。

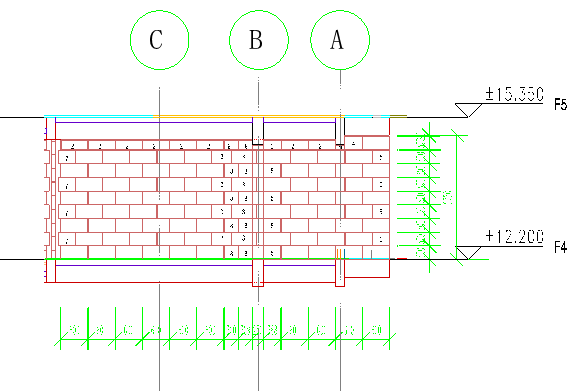

6）自动生成图纸：自动生成砌体墙的深化设计图纸，包括二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。
7）图纸交底：经过深化设计后的图纸可作为报审图纸，也可以直接用于现场施工交底。
3.施工注意事项

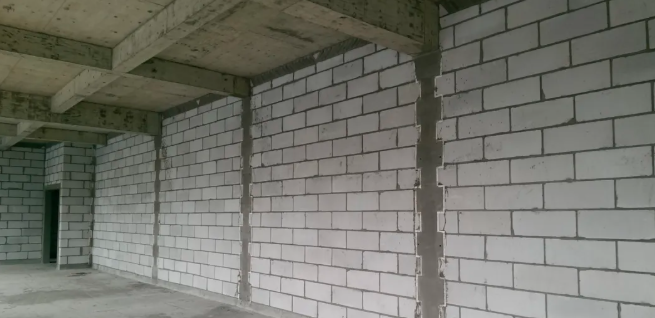

砌筑当天应对砌块砌筑面洒水湿润，相对含水率以40%~50%为宜。
灰缝厚度控制：采用普通砂浆时灰缝厚度不应超过15mm，勾缝应随砌随勾，不允许通缝、假缝、瞎缝。
顶砌预留：不得一次砌筑到顶，预留高度在20cm左右，填充墙砌筑14天后才可以进行顶砌。
构造柱设置：洞口宽度大于2m的两侧、砌块墙体的长度大于5m时，应设钢筋混凝土构造柱。
施工环境：注意施工环境的温度和湿度条件，避免在极端天气下施工。

砌体排砖深化
是砌筑工程中的一种重要技术手段，其必要性主要体现在以下几个方面：
1.提升施工精度与效率
传统的砌体排砖往往依赖于施工人员的直观判断与现场操作，这种“边做边调整”的方式不仅效率低下，而且难以保证砌体的精准度。深化设计则通过精确的测量、科学的计算与模拟，预先规划出每一块砖的排列方式与位置，确保施工过程中的“零误差”。这不仅显著提升了施工效率，减少了现场调整的时间与成本，更确保了墙体结构的稳定性和耐久性。

2.优化材料使用，降低成本
深化设计不仅关注施工精度，更致力于优化材料的使用。通过精确计算，可以确定所需砖块的数量、种类与规格，避免材料的浪费与短缺。同时，深化设计还能根据实际需求，灵活调整排砖方案，实现材料的最大化利用。这既降低了材料成本，又符合绿色建筑的环保理念。
3.增强结构稳定性与安全性
砌体排砖深化设计充分考虑了墙体的受力特点与结构需求。通过合理的排砖布局与构造措施，可以增强墙体的整体稳定性与抗震性能。特别是在地震多发地区，深化设计更是确保墙体结构安全性的重要保障。

4.提升建筑美观度与协调性
建筑不仅是居住的场所，更是艺术的载体。深化设计通过精细的排砖方案，可以赋予墙体独特的纹理与视觉效果，提升建筑的整体美观度。同时，深化设计还能确保墙体与建筑其他部分的协调性，使建筑在视觉上更加和谐统一。

5.促进施工管理的标准化与规范化
深化设计提供了详细的施工图纸与施工方案，为施工管理提供了明确的指导与依据。这不仅促进了施工过程的标准化与规范化，还提高了施工效率与质量。同时，深化设计还能帮助施工人员更好地理解设计意图，减少施工过程中的误解与偏差。

6.适应复杂多变的建筑需要
随着建筑行业的不断发展，建筑形式与功能日益多样化。深化设计能够灵活应对各种复杂多变的建筑需求，通过精确的测量与规划，确保砌体排砖方案与建筑整体设计的完美融合。

如何进行砌体排砖深化
BIM技术为深化设计带来了革命性的进步，其中，艾三维砌体排砖软件凭借其基于BIM的参数化自动排版设计技术，在砌体排砖领域展现出了显著的优势。该软件能够高效地生成优化的砌体排砖方案，通过精确的排版设计，有效减少现场施工中的打凿和返工现象，同时大幅度降低材料浪费。艾三维砌体排砖软件的应用，不仅提升了施工效率和质量，还为砌体工程的成本控制和进度管理提供了有力支持。


软件详情
艾三维砌体排砖软件是一款砌体深化设计软件，基于BIM的砌体参数化排版设计专利技术，具有参数设置、自动布置构造措施、自动布置洞口、自动排砖、生成报表、生成施工图、砌体状态以及墙体编码八大功能。

参数设置
1.自动布置构造措施：构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块。
2.自动布置洞口：门洞和窗洞尺寸及定位。
3.自动排砖：砌块种类、底部导墙、水平灰缝、垂直灰缝。
在进行砌体自动排砖前，先设置好构造措施、门洞及砌体相关参数设置，再通过相应的功能键实现自动排砖。

自动布置构造措施

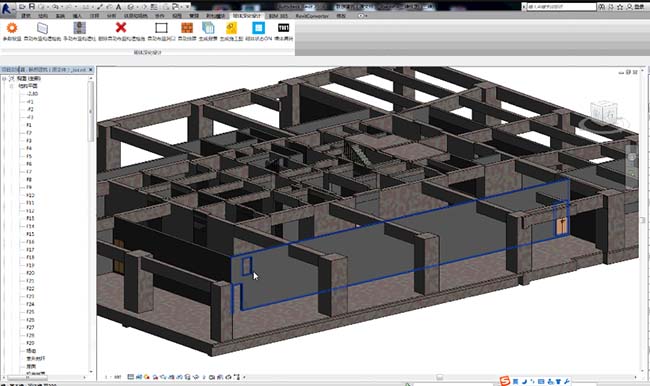

根据“参数设置”已设置好的构造措施参数，选择“自动布置构造措施”功能键后，点选需要布置构造措施的墙体，自动的根据编程算法，自动识别后，在相应砌体墙上自动布置造柱、圈梁、过梁窗台压顶、门窗洞口固定块等构造措施。

自动布置洞口

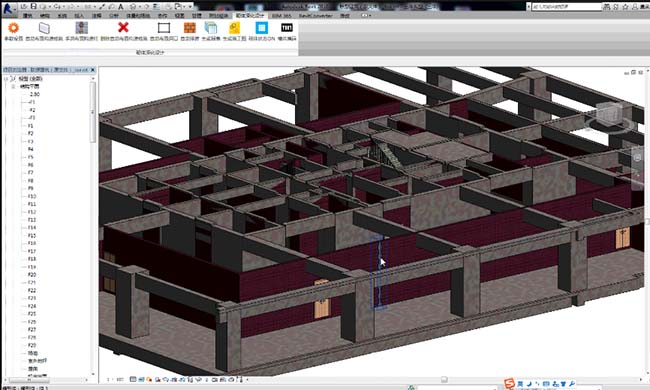

根据“参数设置”已设置好的门窗洞口尺寸及位置，采用“自动布置洞口”，选择需要排布砌体的墙体，一键自动在模型中相应墙上按照预先设置好的门窗洞口参数自动生成洞口。

自动排砖

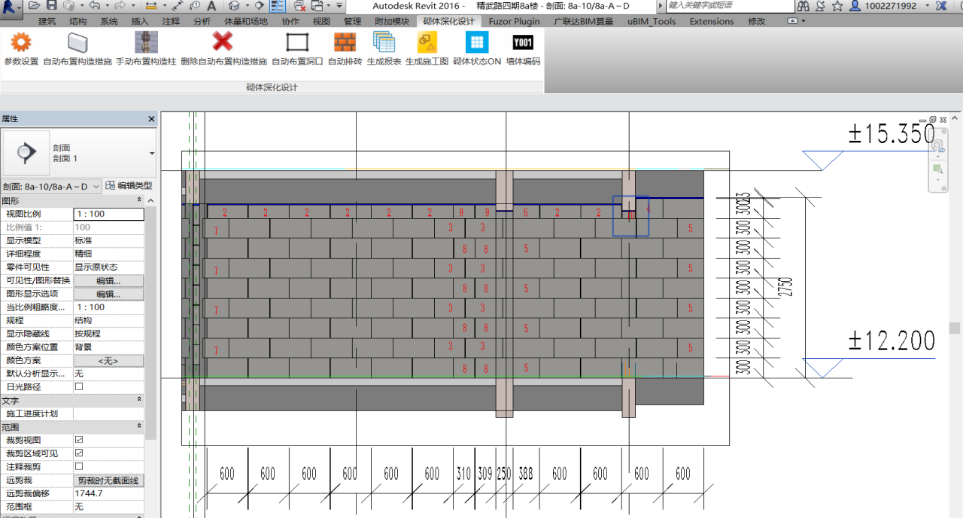

根据“参数设置”已设置好的砌体材质、灰缝厚度等，利用甲方提供的相应算法，在模型中相应砌体上自动排砖。

生成报表

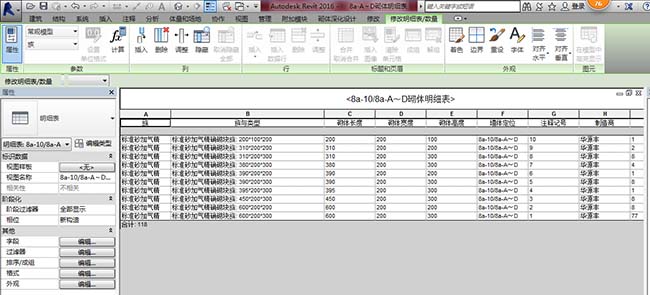

一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。

生成施工图

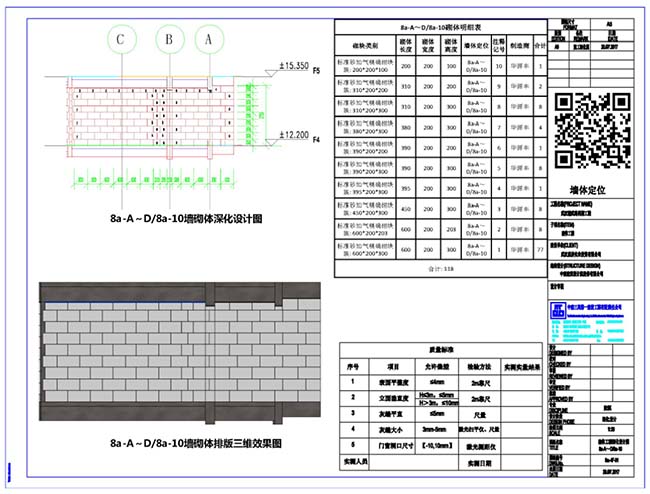

利用“生成施工图”一键点选已完成砌体排版的墙，即可自动生成砌体墙的深化设计图纸，包括二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。

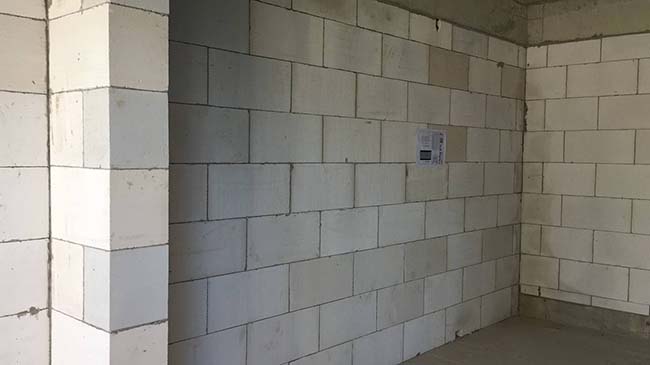

自动生成砌体墙的深化设计图纸可作为报审图纸，也可以直接用于现场施工交底。现场通过将深化图纸粘贴到待砌筑相应的砌体上，同时通过手机APP扫描二维码信息，可以查询砌体的二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。

砌体状态

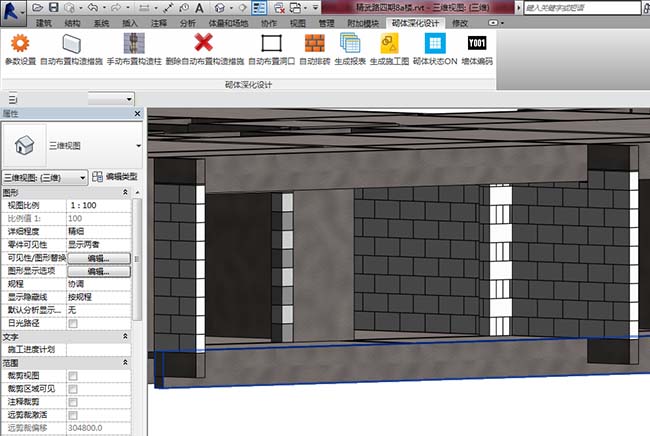

“砌体状态”是一个状态按钮，用来表示砌体的下列状态：深化设计（灰色）、生产（白色）、运输（绿色）、现场安装（蓝色）以及验收完成（橙色）。

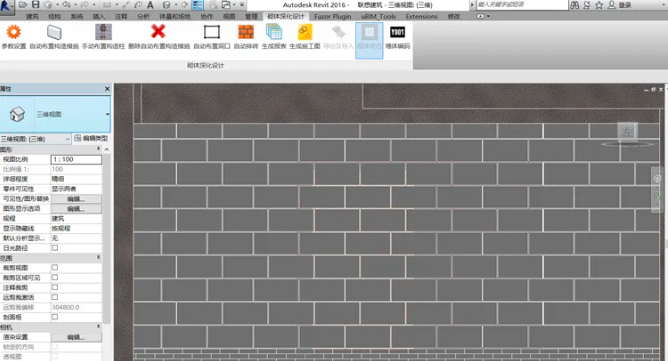

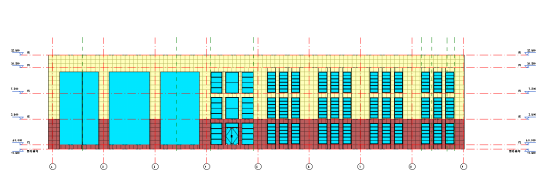

未显示砌体施工状态
点击后效果：

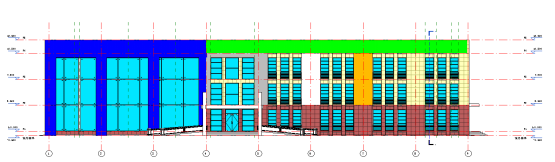

显示砌体施工状态
墙体编码
点击此按钮后，会遍历当前视图中的所有墙体，并按照墙体与轴网的位置关系，为墙体进行编码，包括：
工程名称：为此项目的名称
楼栋：此墙体所属的楼栋的编号
楼层：此墙体所有的楼层
墙体类型：墙体的族类型

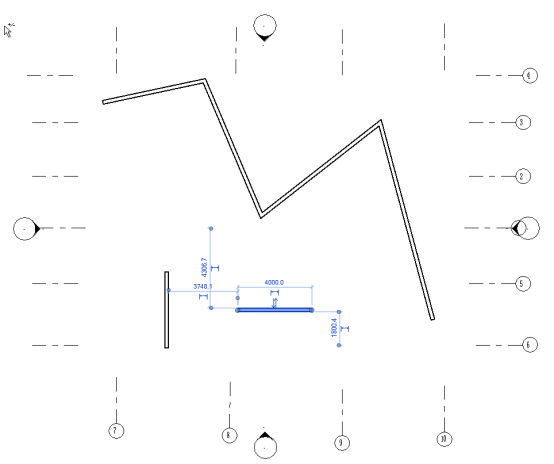

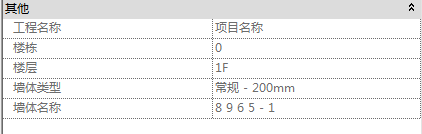

墙体名称：按照“竖直轴网 水平轴网 – 墙体编号”的方式命名。如下图中选中的墙体，位于竖直轴网8，9之间，同时位于水平轴网5，6之间的第一个墙体，所以运行“墙体编码”命令后，会添加如下图所示的一系列共享参数，其中墙体名称为“8 9 6 5 - 1”
