基于OpenBuildings Designer的高层商业综合体多专业协同建模方法

2026/09/23

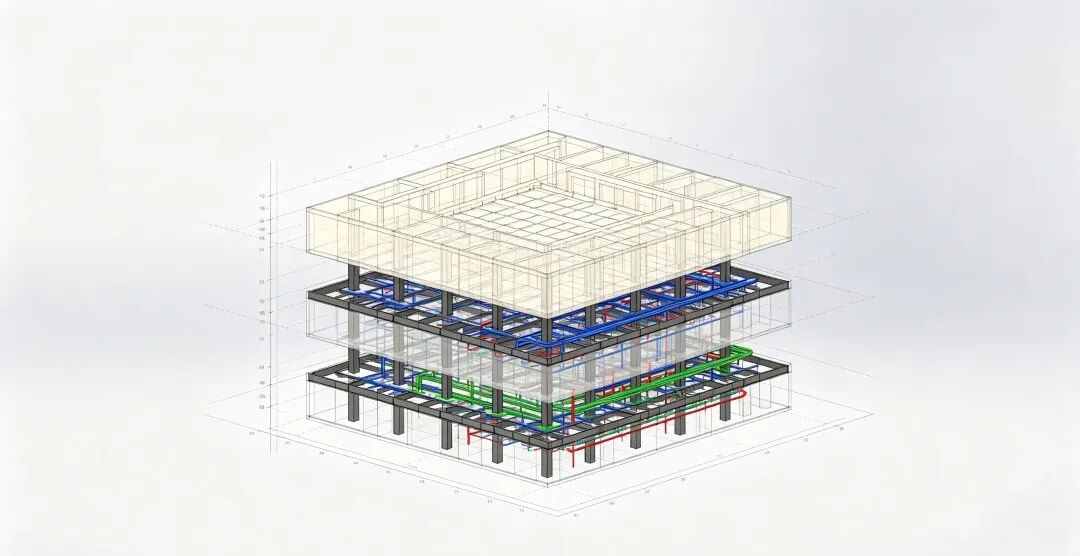

一、协同建模先统一“底图”
艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节1

高层商业综合体专业多、管线密，最怕各画各的。OpenBuildings Designer的思路是先把楼层、轴网、坐标基准统一，再让建筑、结构、机电在各自子模型里并行推进。基准不统一，后面参考组装就会错位，碰撞检查也失去意义。实操中，项目开始阶段就要确定统一的DGN文件模板、命名规则和图层标准，把“能协同”变成“好协同”。

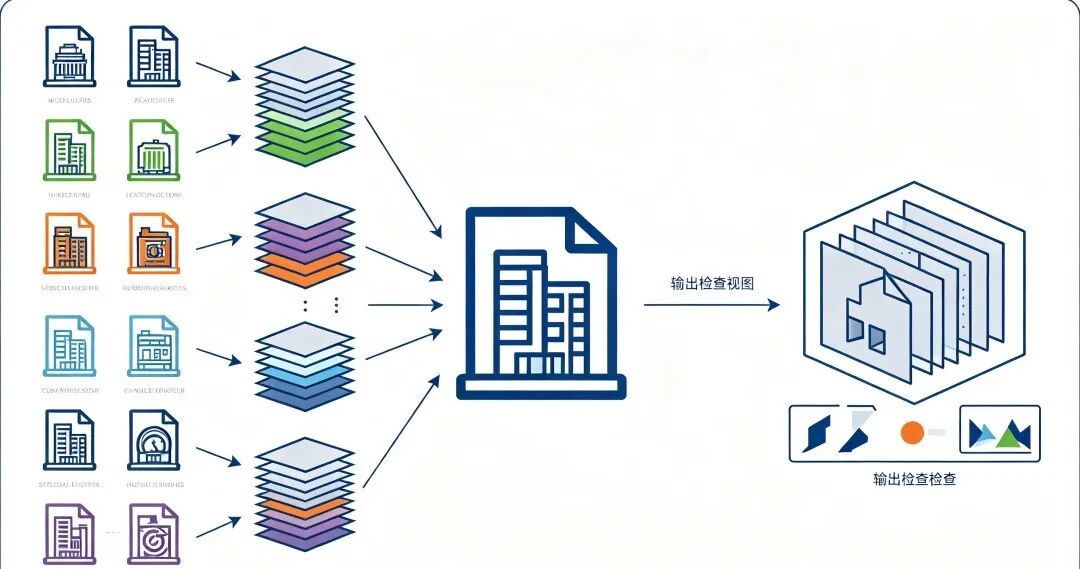

二、联邦模型拆分与组装
艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节2

艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节2

联邦模型不是把全部内容堆进一个文件。可按专业拆，也可按楼层再拆。标准层建筑模型建一次，其他楼层引用，能省不少重复劳动。主模型只做参考组装和检查，不承担具体建模任务。需要出图或渲染时，再建不同用途的主模型，分别控制参考图层和显示设置。这样既保持数据同源，又避免单个文件过大拖慢操作。

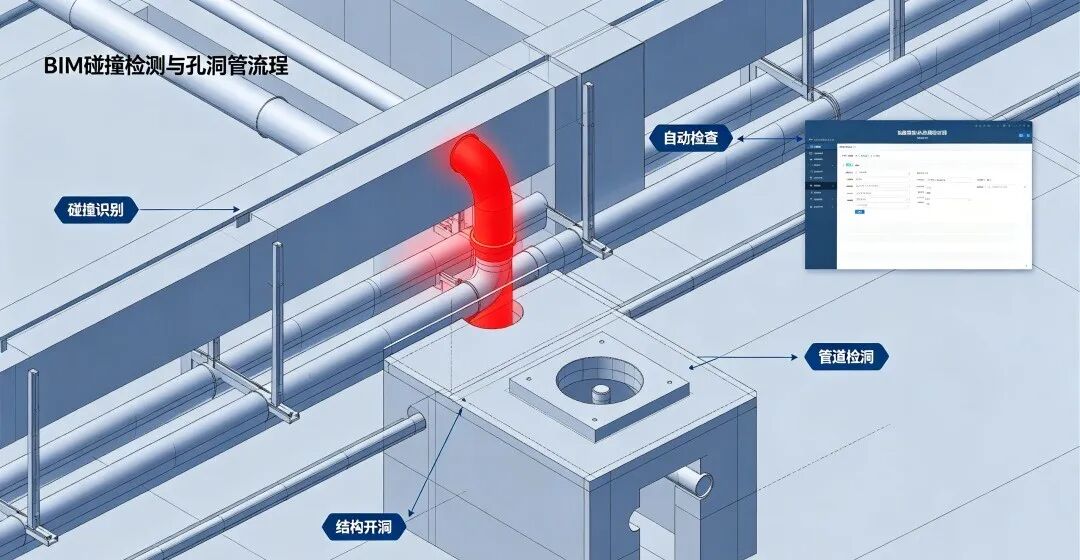

三、碰撞检查与孔洞管理闭环
艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节3

艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节3

机电穿结构梁、管道碰剪力墙，在综合体里很常见。OpenBuildings Designer的孔洞碰撞检查可识别管道与墙、板、梁、柱的冲突，并生成检查文件。孔洞管理器能在此基础上批量开洞，管道位置调整后，通过同步工具联动更新。同一位置多根管道穿过时，可合并为一个共用孔洞，减少结构削弱。这个闭环让结构专业不必手动逐个画洞，机电专业也能少返工。

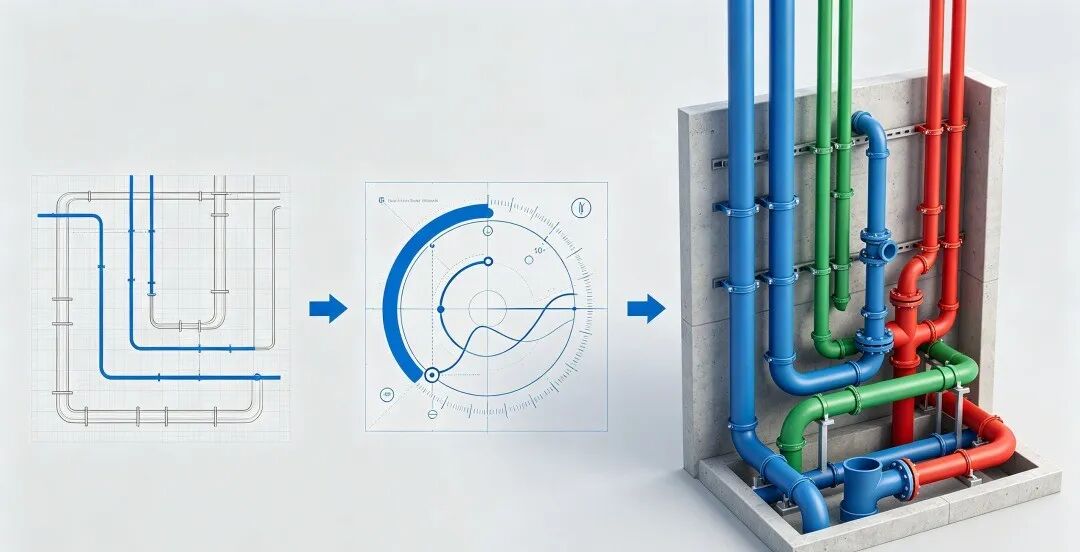

四、机电管道从单线到三维
艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节4

艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节4

机电建模不必一上来就画三维。方案阶段可用单线管道快速布置，先理清走向和空间关系。进入深化后，用管道系统尺寸计算确定管径，算法支持CIBSE等标准。确认后，单线可转为带弯头、三通、变径的三维管道，Autofitting会自动放置配件。核心筒管井中立管密集，这套流程能明显减少重复操作，也便于后续管线综合排布。

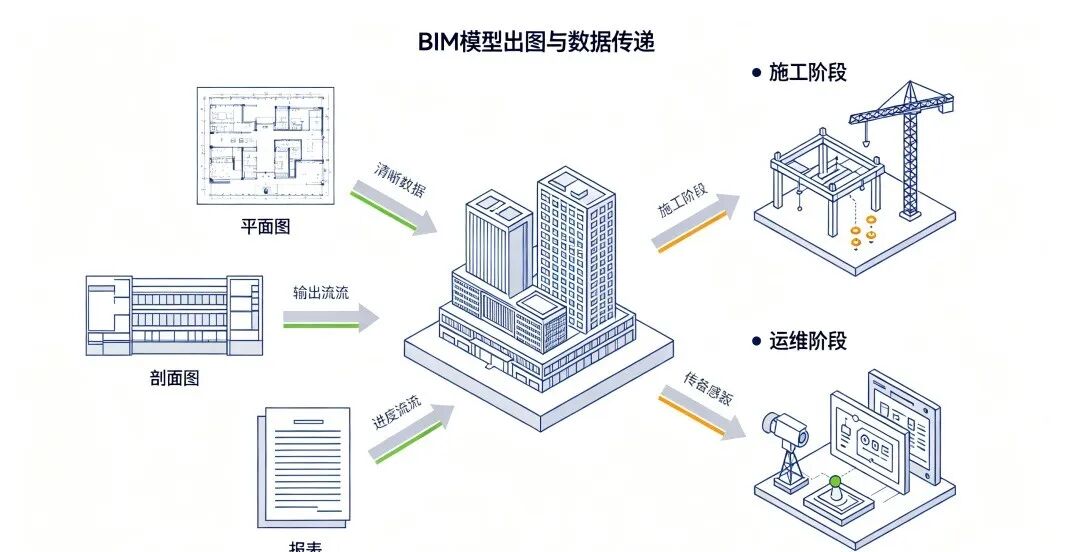

五、出图与数据传递的检验
艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节5

艾三维-高层商业综合体BIM协同：OpenBuildings Designer多专业建模的落地细节5

协同建模的成果最终要落到图纸和数据上。集成项目模型让平面、剖面、报表从同一模型生成，模型改动后图纸同步更新。数据组把构件几何与材质、规格等信息绑定，结合ProjectWise可向施工和运维传递。对商业综合体来说，真正的价值不是模型好看，而是专业之间少扯皮、施工少返工、数据能延续。

〈〉
