革新施工建造：CATIA三维设计与仿真应用

2024/11/08

随着科技的飞速发展，现代建筑行业正经历着前所未有的变革。传统的施工建造方式因其固有的弊端而逐渐难以满足现代建筑的需求。与此同时，以CATIA为代表的三维建模软件在施工建造中的应用日益广泛，以其独特的应用优势为建筑行业带来了革命性的变化。

传统施工建造的弊端
1.效率低下：传统施工方法需要大量的人工和物力投入，施工周期长。特别是在大型建筑项目中，需要的人员数量和施工时间都非常耗时，这大大降低了工作效率。
2.安全隐患大：传统施工方式存在较高的安全隐患，如塔吊、重物等易引发事故。尤其是在人员密集的场合，安全问题更加突出，给工作人员造成了很大的风险和威胁。
3.质量难以保证：传统施工方法常常需要大量的人工操作，操作不当会导致质量问题，对建筑结构的稳定性影响较大。同时，在建筑材料选取方面，传统施工方法缺乏科学性，如使用质量不好的水泥等，会给建筑结构带来很多问题。

CATIA独有的设计优势
CATIA的设计优势主要体现在以下几个方面：

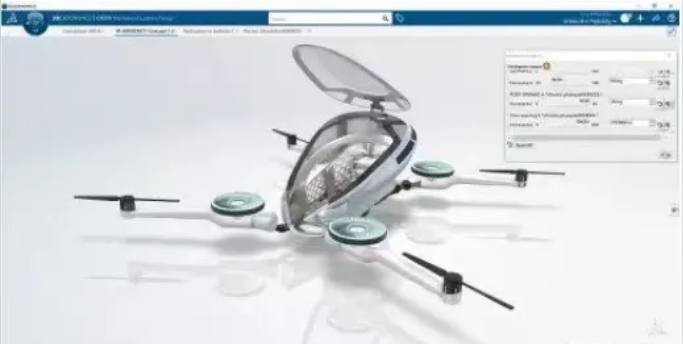

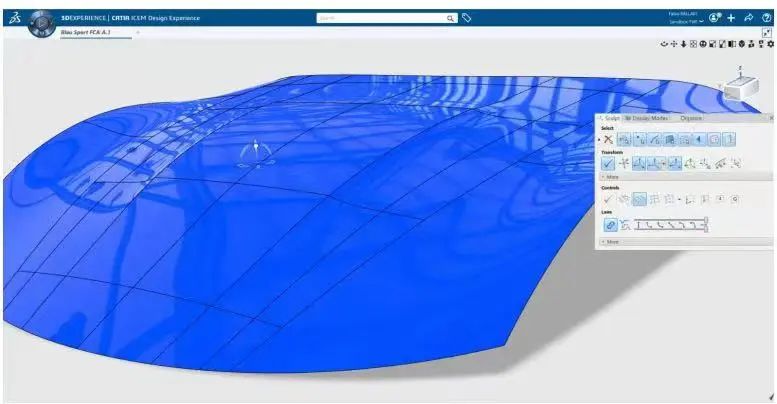

1.强大的三维建模能力
1）高精度与复杂性：CATIA能够轻松创建复杂且高精度的三维模型，无论是飞机、汽车、船舶还是建筑等工程领域，都能提供全面的设计工具。此外，其先进的混合建模技术使得设计师能够处理各种复杂形状和几何结构，确保设计的一致性和精确性。
2）全面的设计支持：从概念设计到详细设计，CATIA都能提供全方位的支持。设计师可以利用其丰富的设计工具进行三维建模、装配设计、运动仿真等，以优化产品的结构和性能。

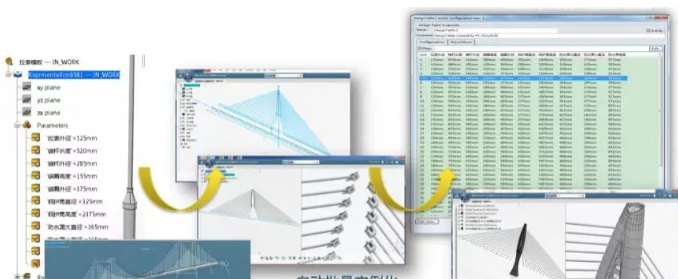

2.参数化设计与自动化
1）参数化设计：CATIA的参数化设计功能允许设计师通过定义变量和公式来控制模型的尺寸、形状和位置。这种设计方式不仅提高了设计效率，还增强了设计的灵活性和可重用性。设计师可以快速调整设计参数，优化产品性能。
2）自动化设计流程：CATIA支持自动化设计流程，能够减少重复劳动，提高设计的一致性。通过编程和脚本功能，设计师可以自动化完成大量的计算和绘图工作，进一步提高设计效率。

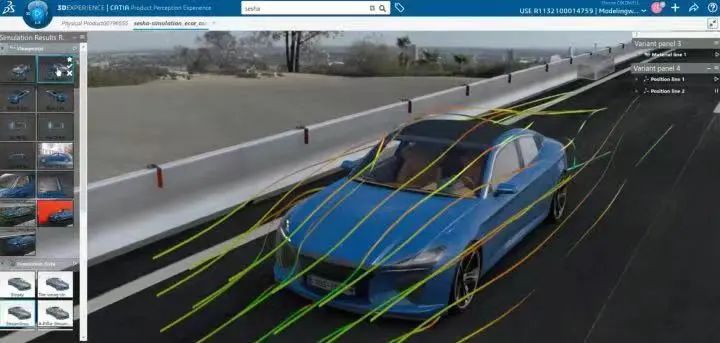

3.仿真分析与优化
1）多种仿真分析工具：CATIA集成了多种仿真分析工具，如结构分析、流体动力学仿真、碰撞检测等。这些工具能够帮助设计师在设计阶段就进行性能评估和优化，准确预测产品的行为。
2）降低测试成本：通过仿真分析，设计师可以在虚拟环境中对产品进行测试和优化，降低物理原型制作和测试的成本。这有助于缩短产品开发周期，提高市场竞争力。

4.多学科协同设计
1）支持多学科团队：CATIA支持机械、电子、软件等多学科团队在同一平台上进行协同设计。这种协同设计方式打破了传统设计流程中的壁垒，提高了设计效率和质量。
2）数据管理与集成：CATIA提供了强大的数据管理工具，能够轻松管理设计数据、版本控制和权限设置。它还能与其他PLM（产品全生命周期管理）系统无缝集成，实现设计、制造、维护等全生命周期的数据共享和协同。

5.用户友好与可拓展
1）直观的用户界面：CATIA拥有直观的用户界面和丰富的模板，使得创建和编辑文档变得更加高效。设计师可以轻松上手，快速掌握其强大的设计功能。
2）可扩展性与定制性：CATIA提供了丰富的API和插件接口，支持用户根据实际需求进行定制和扩展。这使得CATIA能够适应不同行业和领域的设计需求，提供更加灵活和个性化的设计解决方案。

CATIA在施工建造中的应用
CATIA，作为一款领先的三维设计和建模软件，在施工建造领域展现出了显著的应用优势。以下是对CATIA在施工建造中的主要应用：

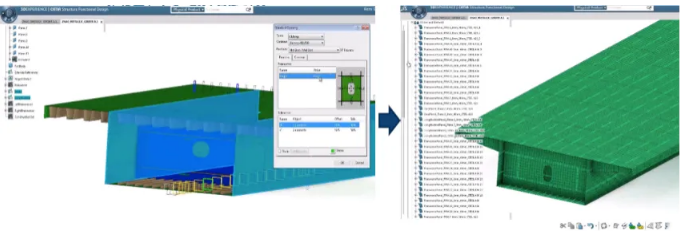

1.精确的三维建模能力
CATIA以其强大的三维建模功能著称，能够创建出高度精确的建筑模型。这些模型不仅外观逼真，而且内部结构详尽，包括各种复杂的几何形状和细节。这种精确性对于施工前的规划和设计至关重要，有助于确保施工过程中的准确性和一致性。

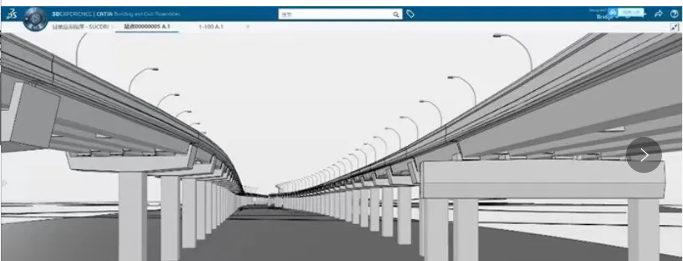

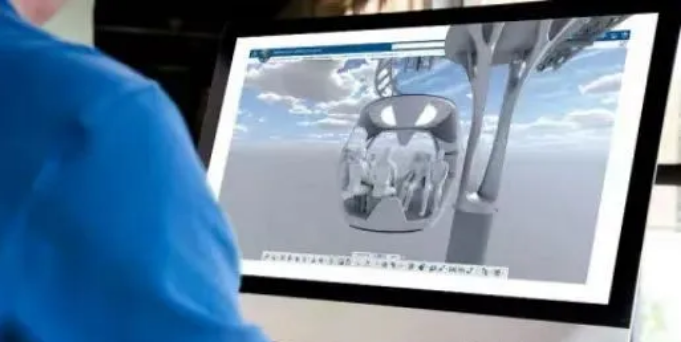

2.可视化和仿真能力
通过CATIA，施工人员可以在虚拟环境中对建筑进行可视化预览和仿真。这种能力使得施工人员能够更直观地理解建筑的整体布局、结构特点和空间关系，从而在施工前就能发现潜在的问题并进行调整。此外，仿真还可以模拟施工过程中的各种情况，如设备布置、人员流动等，有助于优化施工流程和资源配置。

3.协同设计和数据共享
CATIA支持多人协同设计，使得不同专业的人员能够实时共享和修改设计数据。这种协同工作方式有助于提高设计效率，减少设计错误，并确保施工过程中的信息一致性。同时，CATIA能够与BIM（建筑信息模型）技术相结合，实现数据的集成和共享，进一步促进项目团队之间的协作和沟通。

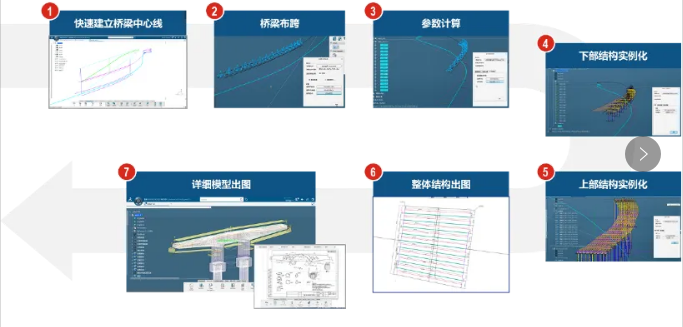

4.自动化设计和优化
CATIA提供了自动化设计和优化的功能，能够自动完成大量的计算和绘图工作。这有助于减少人工错误，提高工作效率。同时，通过参数化设计和编程技术，CATIA还可以实现建筑模型的自动更新和优化，以适应施工过程中可能出现的各种变化。

5.碰撞监测和冲突解决
在施工前，利用CATIA进行碰撞检测可以帮助施工人员提前发现建筑模型中的潜在冲突和错误。这种能力有助于避免施工过程中的延误和成本增加，确保项目的顺利进行。同时，CATIA还可以提供解决方案，帮助施工人员解决这些冲突和错误。

6.支持多种输出格式
CATIA支持多种输出格式，包括二维图纸、三维模型、动画等。这使得施工人员能够根据实际需求选择合适的输出方式，以满足不同阶段的施工需求。同时，这种灵活性也有助于与其他软件进行数据交换和共享，促进项目团队之间的协同工作。

7.降低风险和成本
通过精确的三维建模、可视化和仿真能力，CATIA能够帮助施工人员更好地规划和预测施工过程中的各种情况。这有助于降低施工过程中的风险和不确定性，减少不必要的浪费和成本增加。同时，通过优化施工流程和资源配置，CATIA还可以进一步提高项目的经济效益。

综上所述，CATIA在施工建造中展现出了显著的应用优势。这些优势不仅提高了施工效率和质量，还降低了成本和风险。随着技术的不断进步和应用的深入，我们可以期待CATIA在更多领域和项目中发挥更大的作用，为建筑行业的持续发展和创新贡献更多的力量。
