从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践

2026/08/28

一、传统岩土工作流的现实困境
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践1

在常规岩土工程中，勘察数据分散存储于不同系统和格式，地质工程师需耗费大量时间整理。更为棘手的是数据传递：地质人员绘制二维剖面图后交由结构工程师，后者必须在数值分析软件中根据剖面图手动重建地质几何模型。一旦地质解释更新或补充新钻孔，所有环节都需推倒重来。这种“数据孤岛”模式不仅导致重复劳动，更因数据多次转手造成版本混乱，项目后期频繁出现“模型对不上现场”的问题。

二、一体化数据闭环的四个核心环节
解决上述困局的关键，是构建从数据管理→三维建模→协同发布→数值分析的完整数字化闭环，让数据在各环节间无缝流转。

第一环：勘察数据的云端集中管理
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践2

一体化工作流的起点，是将所有勘察数据统一纳入云端管理。OpenGround平台支持野外移动端实时录入钻孔描述、标贯击数等信息，也支持实验室批量导入土工试验成果。所有数据按项目统一存储，形成“单一数据源”——数据只需录入一次，后续建模、分析均从同一源头调用。目前该平台全球用户已超2.1万名，管理逾625万个钻孔，云端集中管理已成为行业主流方向。

第二环：三维地质模型的自动构建
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践3

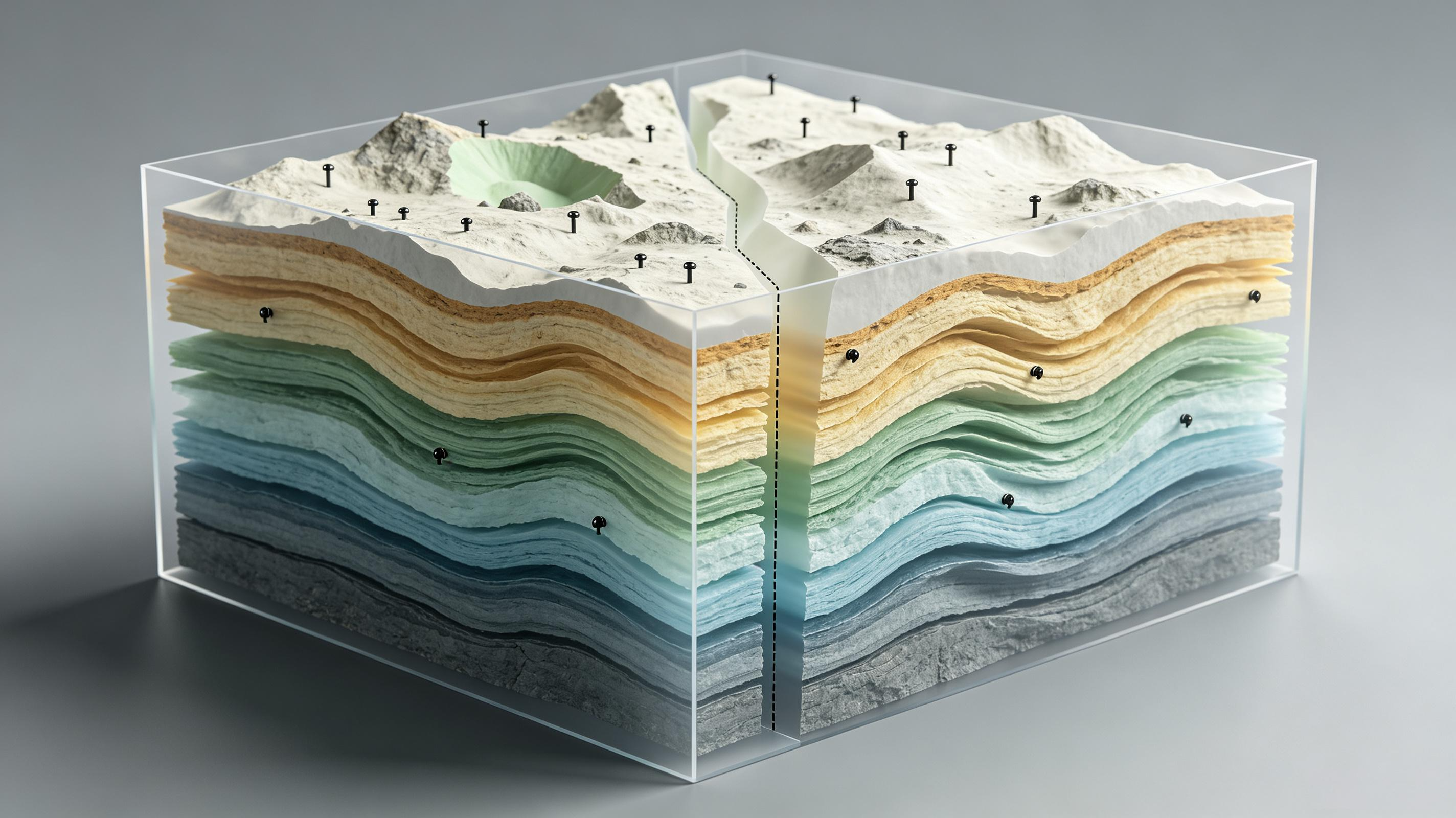

有了规范化的云端数据，下一步是快速构建三维地质模型。通过OpenGround Connector，Leapfrog Works可直接读取云端钻孔分层和岩性信息，自动生成三维地层模型，智能处理透镜体、尖灭、断层等复杂构造。当新钻孔数据补充进来时，模型可一键同步刷新，所有地层边界和剖面图自动更新，彻底告别“新增钻孔就要重画模型”的低效模式。

第三环：模型协同与版本管控
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践4

三维地质模型完成后，需确保团队成员始终使用“最新且正确”的版本，Central云平台承担这一角色。地质团队将确认的模型发布至Central，作为项目的“唯一官方版本”。结构工程师、岩土分析工程师均可通过Central查看模型、切割任意剖面。更重要的是，Central提供了标准化的几何导出接口，为下一环节的数值分析做好了数据传递准备。

第四环：有限元数值分析的无缝对接
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践5

这是整个闭环的“价值兑现”环节。PLAXIS可直接通过Central导入地质模型的地层几何网格，自动生成土层体积和边界。分析工程师在此基础上赋予岩土力学参数、设置施工阶段，即可进行土与结构相互作用、基坑开挖、边坡稳定等有限元计算。与传统手动重建相比，该流程不仅节省数天甚至数周的建模时间，更彻底消除了手动转换导致的数据不一致问题。

三、工程实践：巴西跨海大桥的验证
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践6

上述一体化工作流已在多个大型项目中得到验证，巴西萨尔瓦多-伊塔帕里卡跨海大桥便是典型案例。该项目桥址地质极为复杂——覆盖层厚度变化大、基岩起伏剧烈、局部存在软弱夹层，且勘察数据来自多家单位、格式不统一。
项目团队采用Leapfrog Works + PLAXIS组合方案，快速整合所有地质数据，生成高精度三维地质模型并直接导入PLAXIS进行基础沉降与稳定性分析。成果令人信服：与传统二维剖面方法相比，地质模型构建时间缩短了10%–20%，模型精度显著提高。据项目方估算，精确的地质模型预计可减少约15%的现场施工变更，同时优化桩基础设计，减少混凝土用量，直接降低了工程成本和碳排放。

四、结语：从“数据孤岛”到“数据闭环”的转型
艾三维-从地质勘察到数值分析：岩土工程BIM建模的数据闭环一体化实践7

岩土工程BIM建模与数值分析的一体化，本质上是工作方式的范式转变。从分散存储到云端集中、从二维剖面到三维模型、从手动重建到自动导入——每一步升级都意味着效率提升和风险降低。

在这个闭环中，勘察数据只录一次，地质模型动态更新，版本统一管控，数值分析直接调用。四个环节环环相扣，数据不再断裂。对于每一个从事岩土设计或施工的团队而言，建立这样的数字化工作流已不是“锦上添花”的选择题，而是保持技术竞争力的必答题。

〈〉
