从500kV到220kV：变电站BIM三维建模的落地实践与价值

一、政策驱动：变电站三维建模已成“硬指标”

2025年以来，国网基建部先后印发《关于深化三维设计应用推动电网建设数字化转型的通知》及Q/GDW 11812.1-2025《输变电工程三维设计成果移交技术导则》，Q/GDW 1738《国家电网公司输变电工程三维设计建模规范》亦同步实施。进入2026年，三维设计落地要求全面加码——国网推行“三维实体交安”，须提供激光扫描点云模型与钢筋保护层厚度雷达检测图谱，偏差超过8mm即面临返工处罚；同时“基建数字档案馆2.0”全面启用，所有竣工资料须以数字化形式在线移交。国家电网公司基建技术创新专家咨询顾问组已明确将三维设计深化应用列为“十五五”重点攻关方向。这一系列政策、标准与考核措施的密集落地意味着：变电站三维建模已不再是设计院的“加分项”，而是贯穿设计、施工、验收、移交全过程的“硬指标”，直接关乎项目中标、质量验收与工程结算。



二、变电站三维建模的价值：不只是“好看”

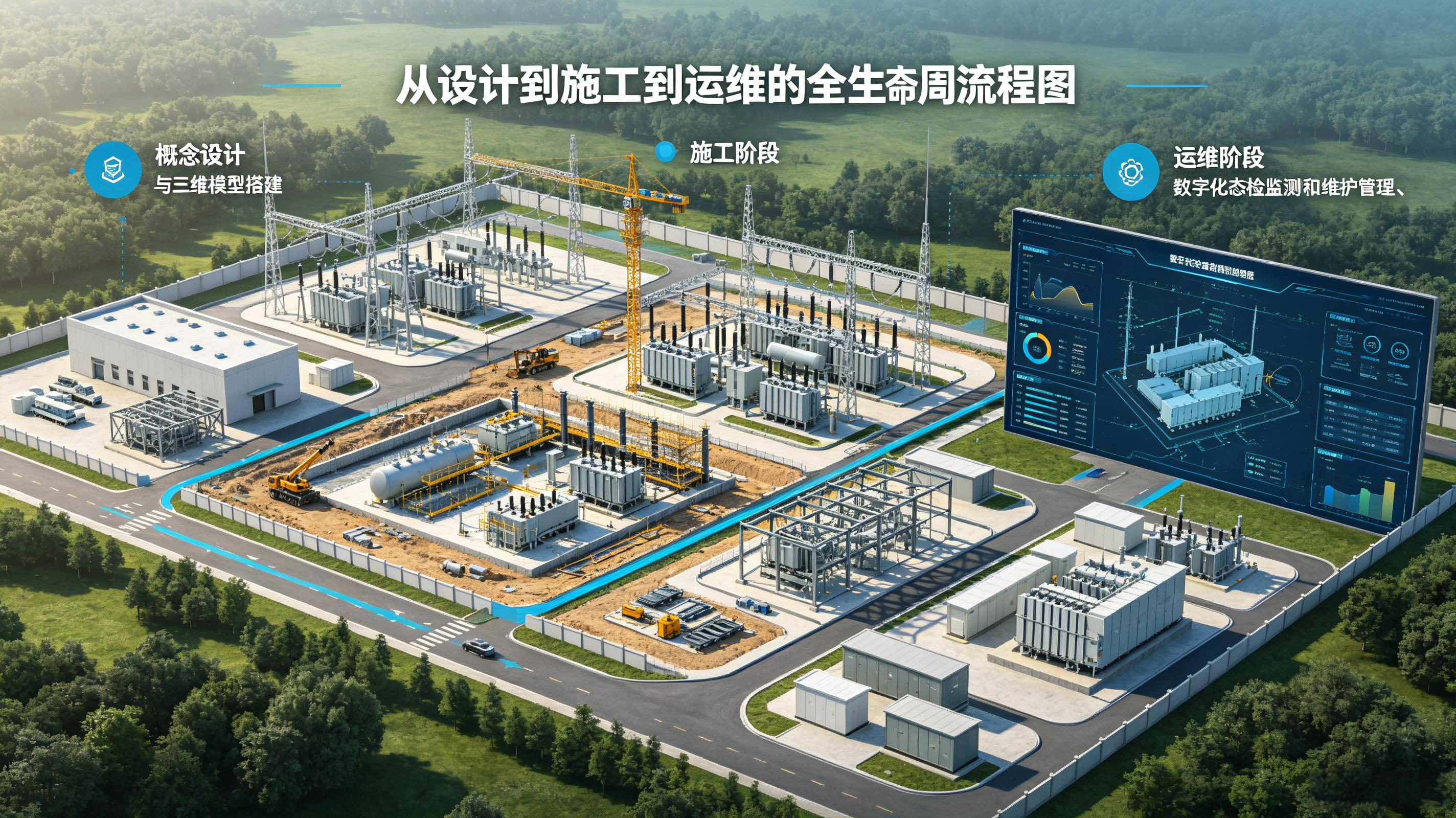

变电站三维建模的价值远不止于“出效果图”。从设计、施工到运维，三维模型贯穿项目全生命周期，带来可量化的效率提升：

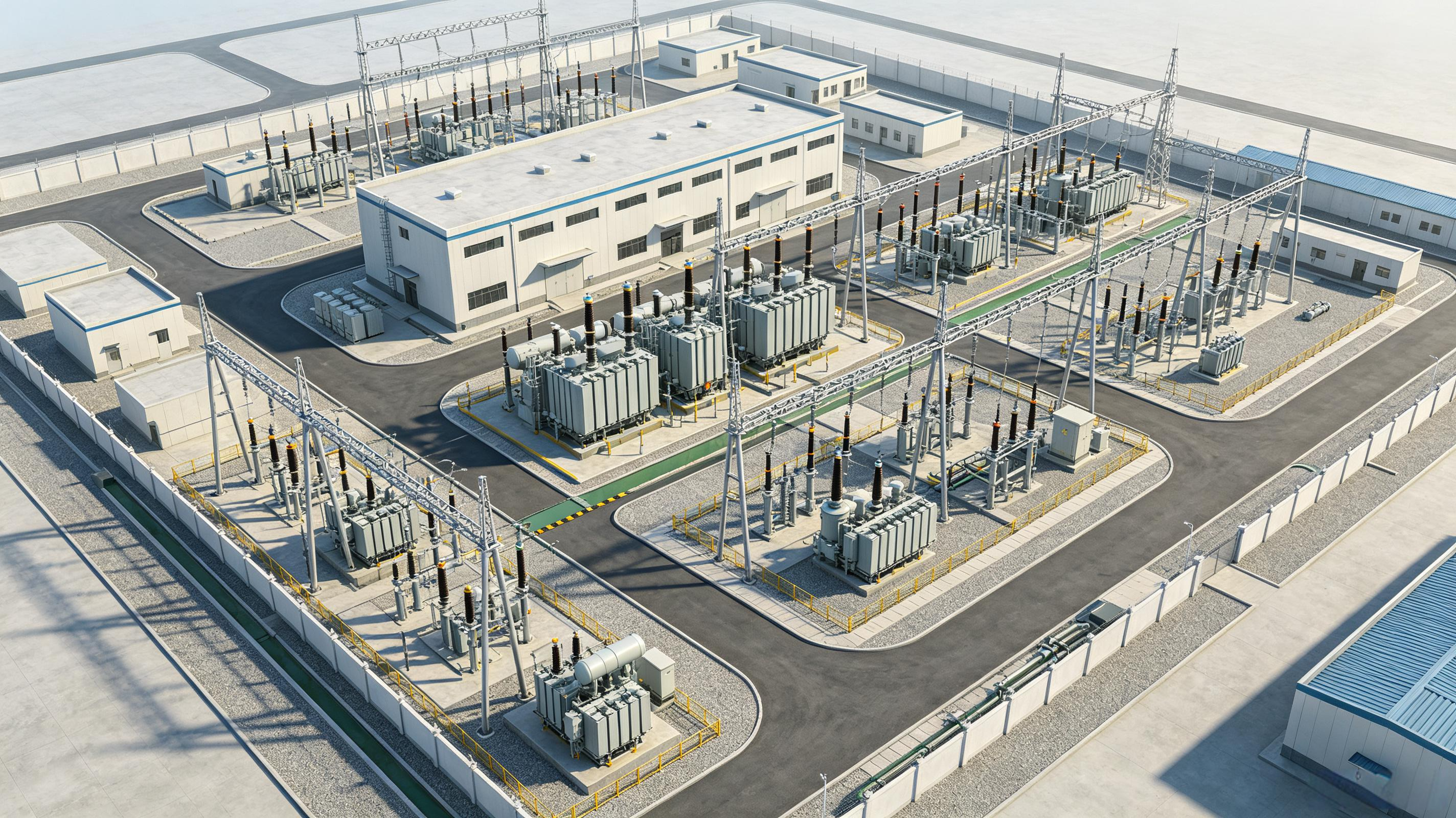

设计阶段——Bentley变电三维设计平台贴合现有设计流程，综合三维技术和数字化技术，实现变电站全专业的三维协同设计。各专业设计人员基于项目布置设计基准点，在三维可视化协同环境下完成建模设计，过程中充分应用安全距离校验工具、软硬碰撞检查工具来保证设计模型的正确性。

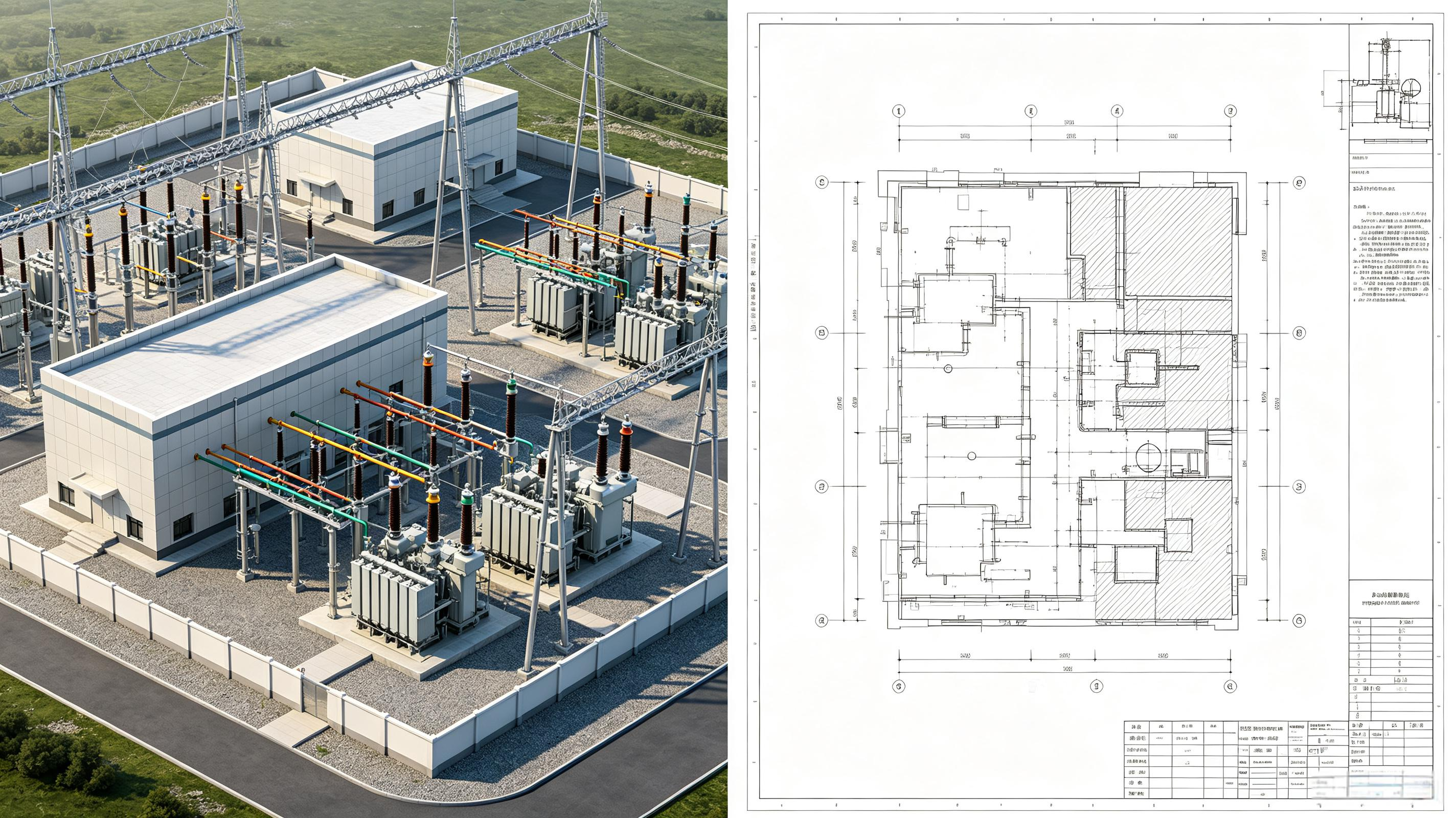

出图阶段——完成变电站三维模型建模并进行校审后，可通过三维剖切技术从三维设计模型中自动抽取二维图纸。所获得的二维图纸与三维设计模型动态关联：当发生设计变更时，只需在三维模型中调整，所有二维施工图纸自动刷新，无需在平、断面图上手动修改。
施工与运维阶段——三维模型和数字化数据为智能数字化电厂运维管理提供了基础。通过倾斜摄影测量技术建立的三维实景模型，可实现三维场景下的实景模型漫游、三维模型单体化管理、属性挂接、信息查询、视频监控、统计分析等应用功能，为变电站的运维、监控、培训提供技术支撑。



三、标杆案例一：青海110kV变电站——高原上的数字化突破

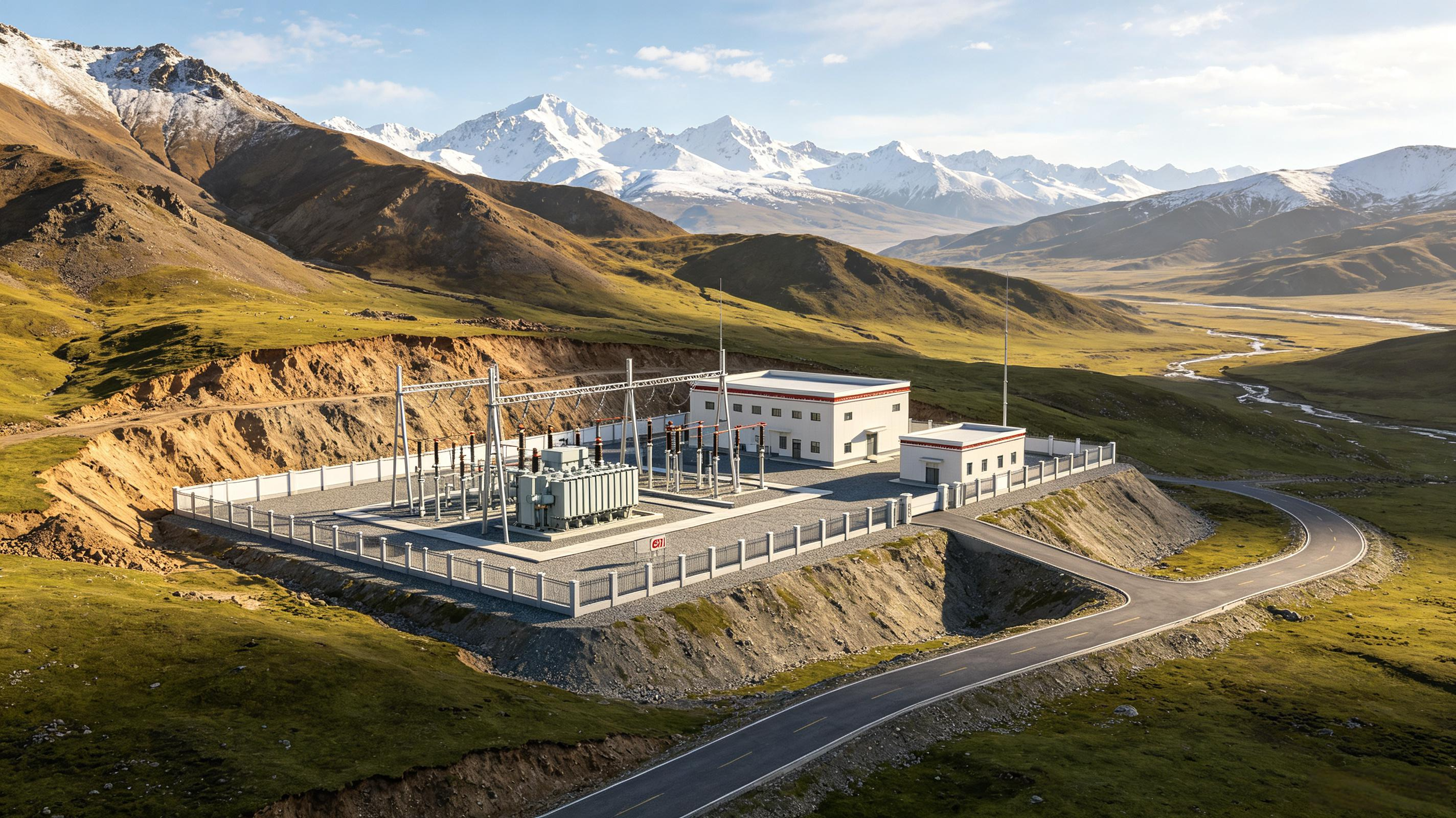

位于青海省果洛藏族自治州的德尔文110kV输变电工程，占地3.8公顷，旨在缓解六个乡镇的长期电力短缺问题。项目地处高海拔山区，地形复杂，多专业协同面临巨大挑战。
项目团队采用Bentley的开放式应用程序（包括iTwin Capture、LumenRT、OpenBuildings、OpenRoads、OpenUtilities、ProStructures等），实现了协同设计工作流和实时渲染。最终成果令人瞩目：
发现并解决657处碰撞，大幅减少施工返工
设计周期缩短40天
设计质量和施工效率提升35%
节约材料用量30%，减少资源浪费和碳足迹
这一案例充分证明：即使在复杂地形和高原环境下，Bentley的三维建模解决方案依然能够实现精准设计和高效交付。



四、标杆案例二：武汉220kV全地下变电站——城市核心区的空间革命

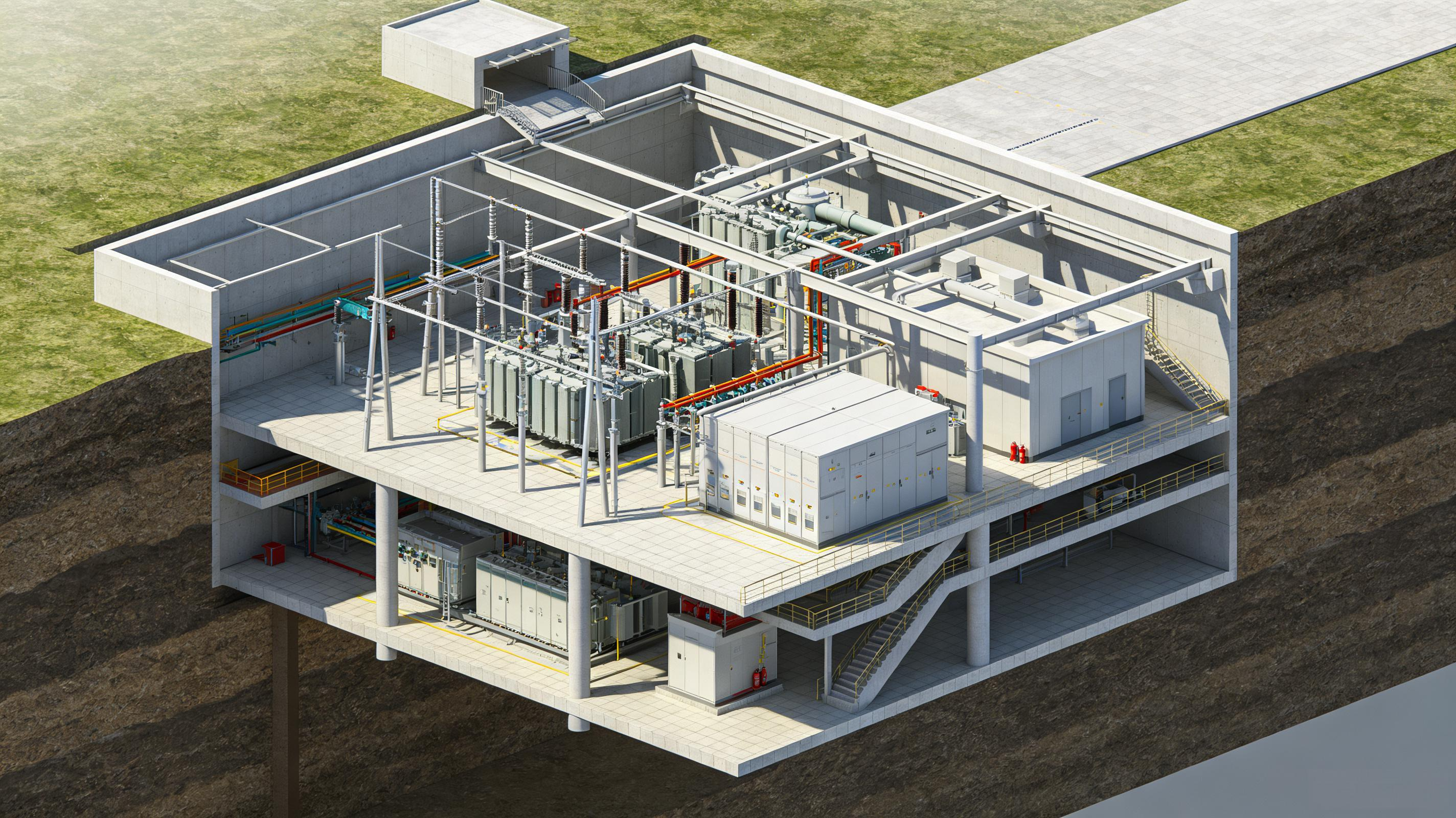

武汉徐东220kV变电站是华中地区首座全地下220千伏变电站，也是武汉建设一流电网的试点示范工程，为武昌北部约20万居民提供电力保障。项目位于长江附近的人口密集区，场地和地质条件极为苛刻，要求紧凑布局，且多专业协同面临短工期压力。
项目团队利用Bentley的三维和实景建模技术配合ProjectWise协同平台，有效规划了变电站布局。量化成果：
用地面积减少52.42%
避免50余次返工
节省工程变更费用300万元
节省总投资754万元
缩短工期30天
该项目为国家电网公司的变电站项目全生命周期三维数字化树立了标杆。



五、标杆案例三：广西500kV数字化变电站——GIS+BIM的深度融合

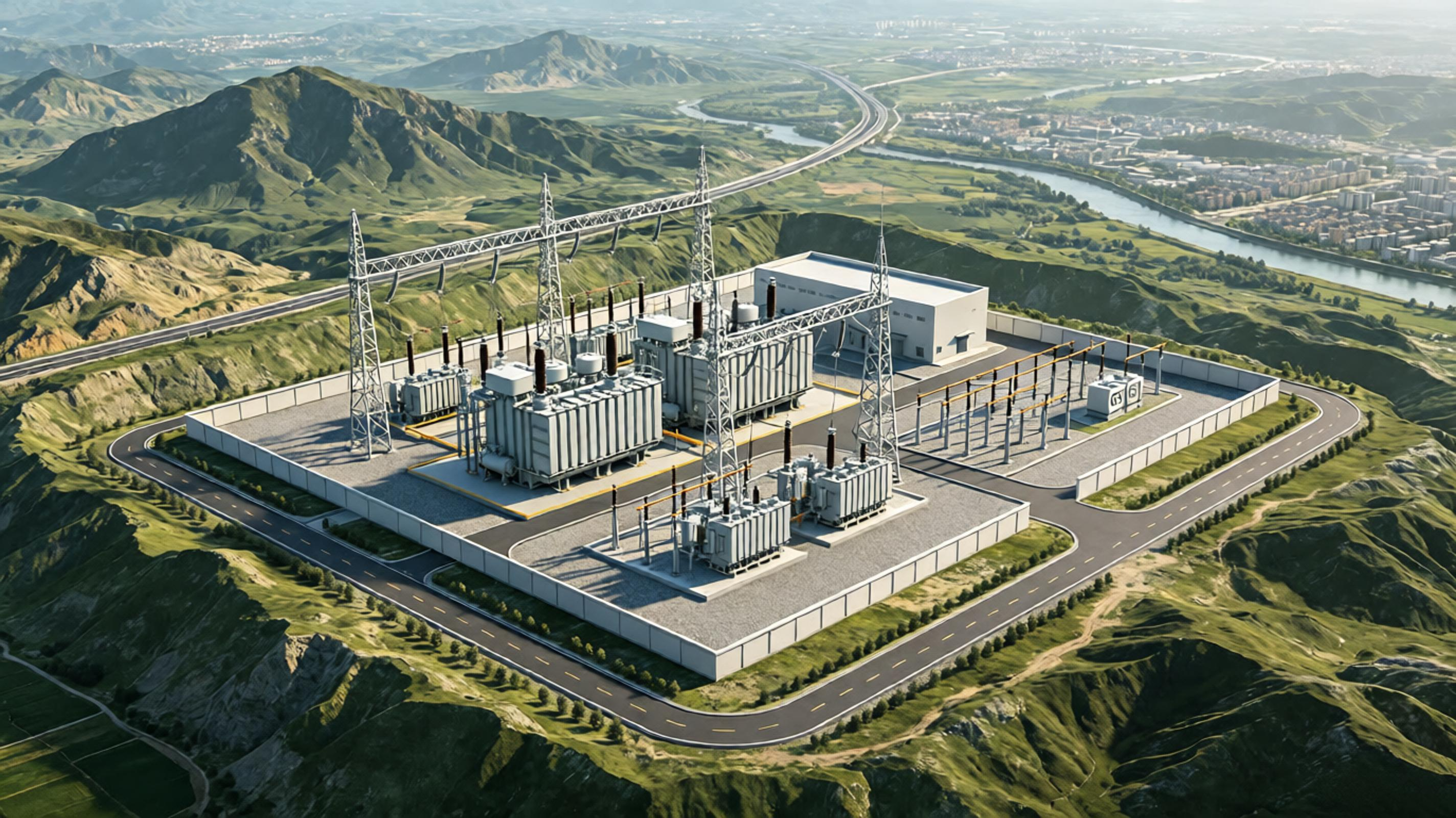

广西南宁500kV输变电工程总投资6.6亿元，是支撑南宁五象新区、中国（广西）自贸试验区及东盟信息港发展的战略基础设施项目。项目团队采用了全生命周期GIS+BIM数字化智能策略。
从无人机航拍生成地形模型开始，团队用基于MicroStation平台开发的GeoStation建立地质三维模型，用OpenRoads生成参数化道路和场地模型。成果数据：
BIM协同设计减少设计时间10%、验证时间15%
有限元分析节省钢材用量10%
碰撞检测解决85处问题，返工变更减少91.8%
优化土地利用节省1.4公顷建设空间



六、标杆案例四：巴西COPEL 138kV变电站——国际视角的BIM转型

巴西COPEL Distribui??o公司拥有超过20万公里配电网络和510万用户。该公司决定从传统二维CAD全面转向BIM环境，核心工具选择了OpenUtilities Substation——市场上唯一能够完全集成变电站物理设计与电气设计的软件。
转型成果：
变电站机械元件开发时间减少50%，节省225工时
电气元件开发时间减少30%，节省195工时
预计每年节省63万美元
通过Bentley软件的实时信息共享，COPEL简化了多专业设计工作流，确保了准确的材料工程量统计，避免了返工和浪费。



七、艾三维技术的变电站建模服务能力

基于Bentley变电三维设计平台，艾三维技术（广州君和信息技术有限公司）在变电站三维建模领域具备以下服务能力：

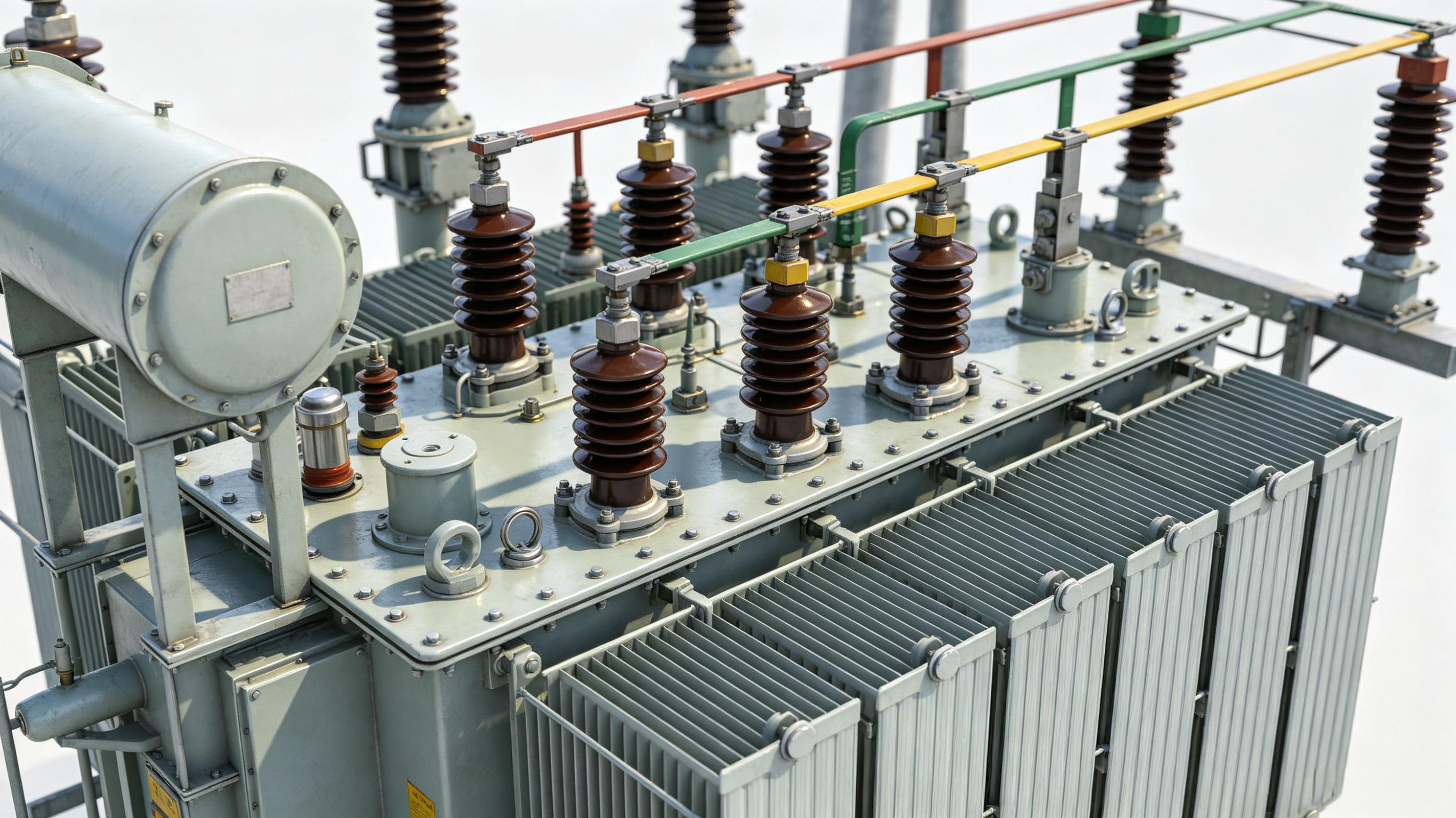

技术平台：采用Bentley变电三维设计平台，涵盖电气软件Substation（变电设备建模、三维布置设计、自动生成间隔平断面图、批量设备标注、自动生成材料表等）以及OpenBuildings（建筑、结构、暖通等多专业建模）。
服务范围：主要针对220kV及以下输变电工程三维建模，覆盖电力行业全生命周期，包括设计建模、施工模拟、运维管理等多个阶段。

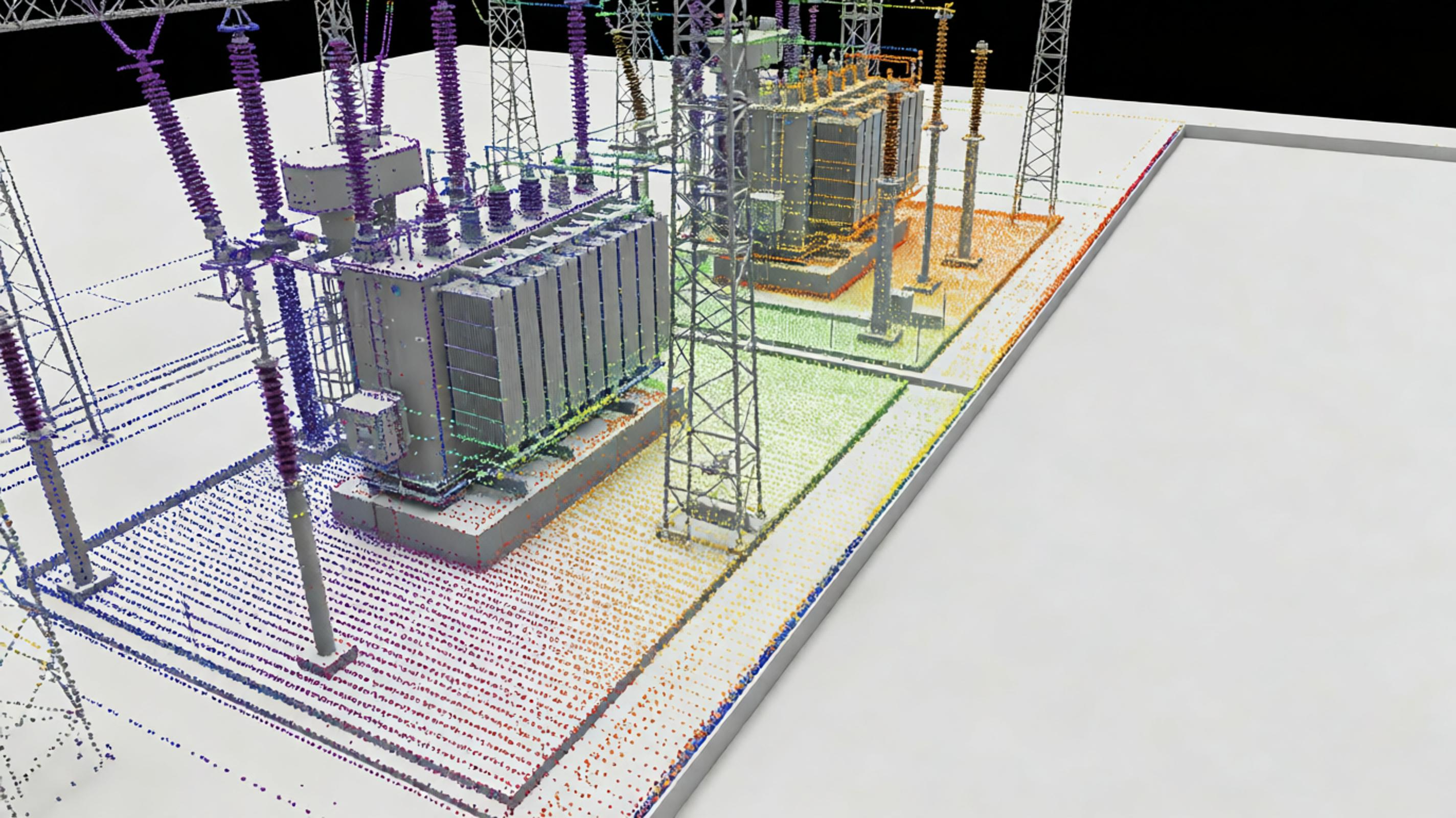

实景建模能力：除了正向设计建模，艾三维技术还具备基于倾斜摄影测量和三维激光扫描的变电站实景建模能力。公司已完成西部某800kV换流变电站（面积约300米×1000米）和南方某750kV变电站（面积约300米×400米）等大型变电站的实景建模项目。
合作网络：与中国能建集团、中国电建集团旗下电力设计院及其他中小型电力设计院均有合作。



八、结语

从青海高原的110kV变电站到武汉的城市全地下220kV变电站，从广西6.6亿元的500kV数字化站到巴西COPEL的年度63万美元成本节省，变电站三维建模的价值已经被充分验证。在国家电网“数字国网”战略推动下，三维设计已成为输变电工程的标配。艾三维技术深耕BIM领域十余年，依托Bentley Substation等专业工具，可为220kV及以下输变电工程提供从实景数据采集到三维建模、从协同设计到数字化交付的全流程技术服务。
