BIM机电建模：从管线排布到精准出图的完整技术路径

2026/07/13

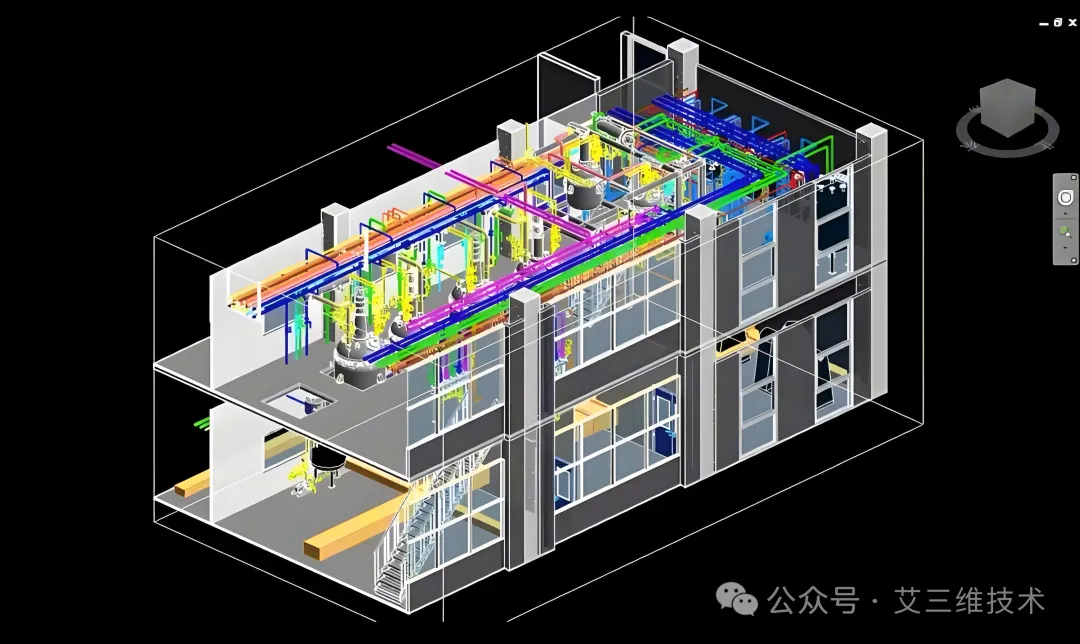

超高层建筑中，给排水、暖通、电气等十几套系统挤在有限的吊顶和管井内，二维图纸难以全面呈现各专业间的空间关系，结构梁柱与管线的冲突往往到施工阶段才暴露。BIM机电建模通过三维参数化模型，将所有管线的空间位置精确固定，在虚拟环境中完成各专业的对齐与验证，把问题解决在施工之前。

建模工作的三条主线
实际项目中，机电建模通常沿着三条主线并行推进。

图纸复核与模型更新。设计图纸在项目推进中会多次升版，路由、标高常有调整。建模团队需第一时间拿到最新图纸，逐项核对模型，把新增或修改的构件同步更新，遗漏任何一处都会导致后续检测出现无效标记或漏掉真实问题。

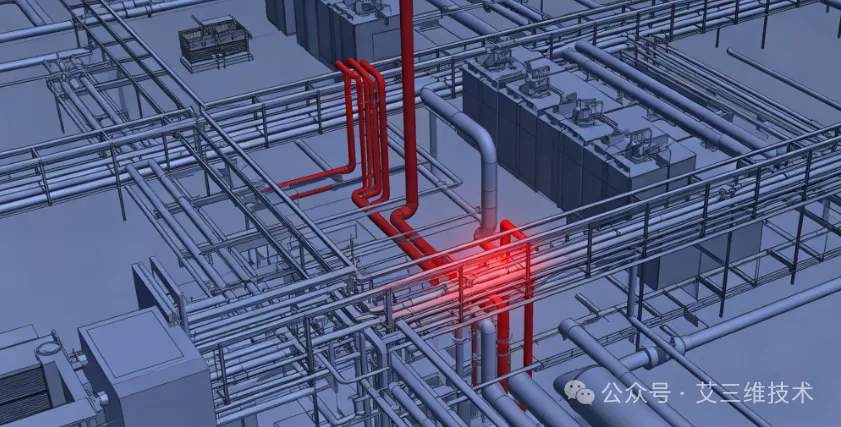

管线综合排布与碰撞检测。这是机电建模最核心的环节。各专业模型初步搭建后，整合到Navisworks等平台运行硬碰撞检测，输出碰撞报告，逐一审视每处碰撞的真实性质——真碰撞必须调整，软碰撞可微调解决，设计本身的问题则提交设计院复核。优化遵循"先大后小、先主后次、结构不动"的原则，主干管线优先定死，小管绕行，结构梁柱不做调整。每次调整后重新检测，反复数轮直至所有碰撞清零。

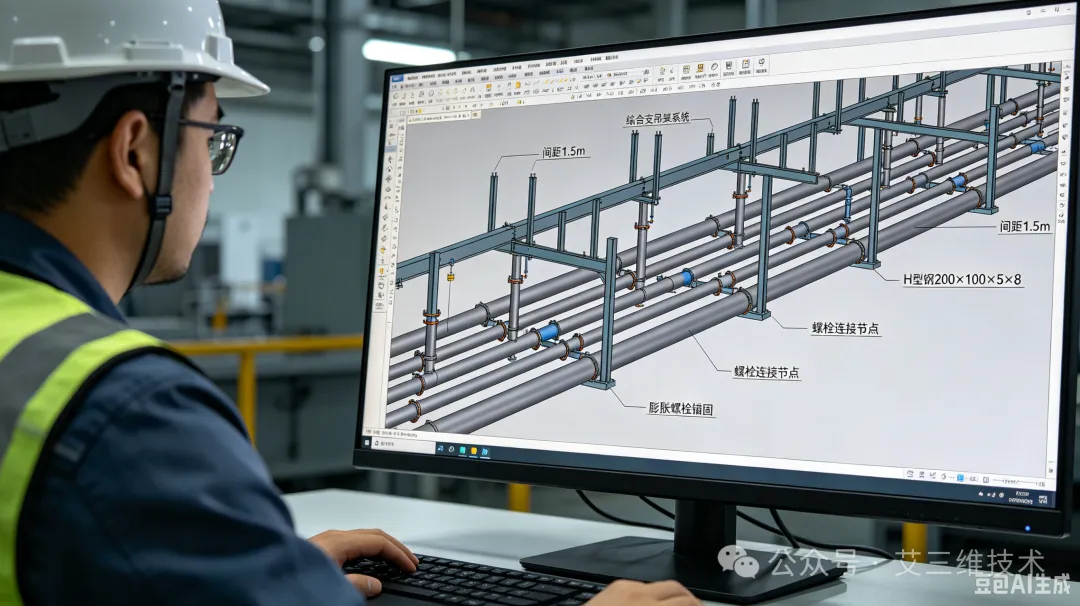

支吊架深化与出图。管线排布完成后，需设计综合支吊架将管线在现场固定。综合支吊架要同时承托多根走向一致、标高相近的管线，对受力计算和安装精度要求很高。建模时确定每个支架的间距、型钢规格、连接节点及锚固方式，密集区域还需设计龙门架、吊梁等特殊结构。支吊架模型完成后再次与管线模型做碰撞检查，确认无冲突后导出定位图、剖面图和材料清单，直接交付现场加工安装。

从模型到现场：出图与交底的价值

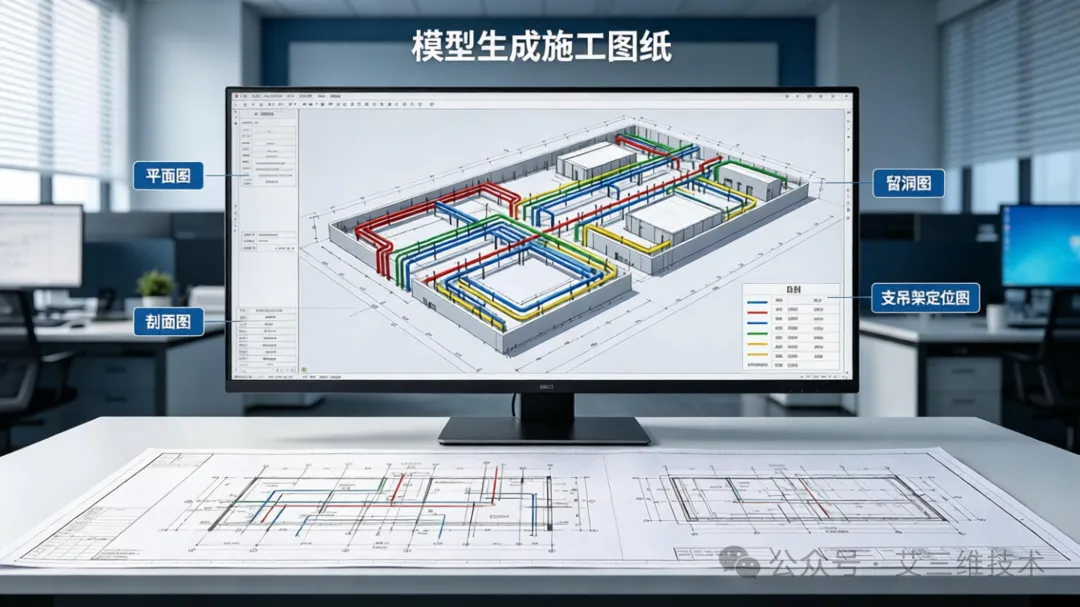

模型完成之后，需将信息转化为现场可用的施工图纸——综合管线平面图、剖面图、留洞图、支吊架定位图及复杂节点三维轴测图等。图纸上每个标高和尺寸都直接源于经过碰撞验证的三维模型，准确性远超传统人工标图。现场交底时配合模型做可视化展示，工人能直观看到管线翻弯形态和密集区排布顺序，有效减少读图偏差导致的安装错误。

案例：深圳太子湾项目机电建模实践

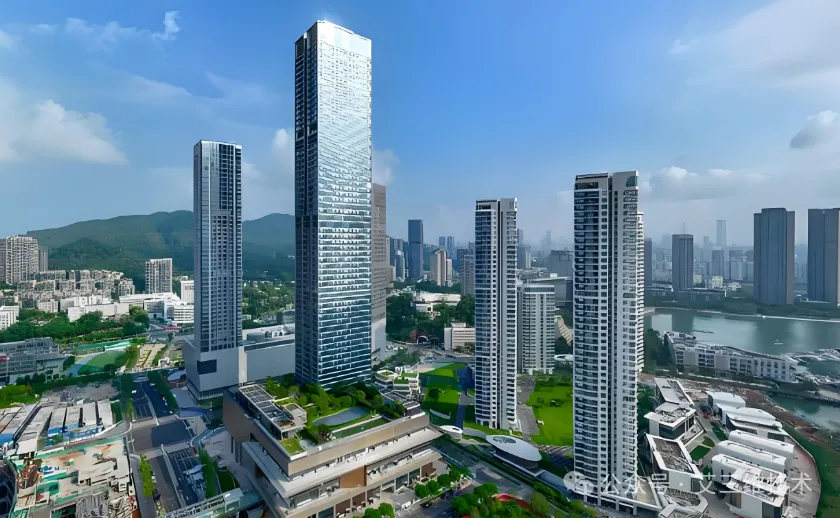

以深圳太子湾瑞玺大厦为例，该项目地下4层、地上59层，地下空间机电管线密集交错，施工空间极为有限。

建模团队从负四层逐层推进。首先对照最新设计图纸复核更新模型，补充缺漏的喷淋组件、风管附件等构件，并根据变更内容调整桥架走向与管道标高，确保图模一致。

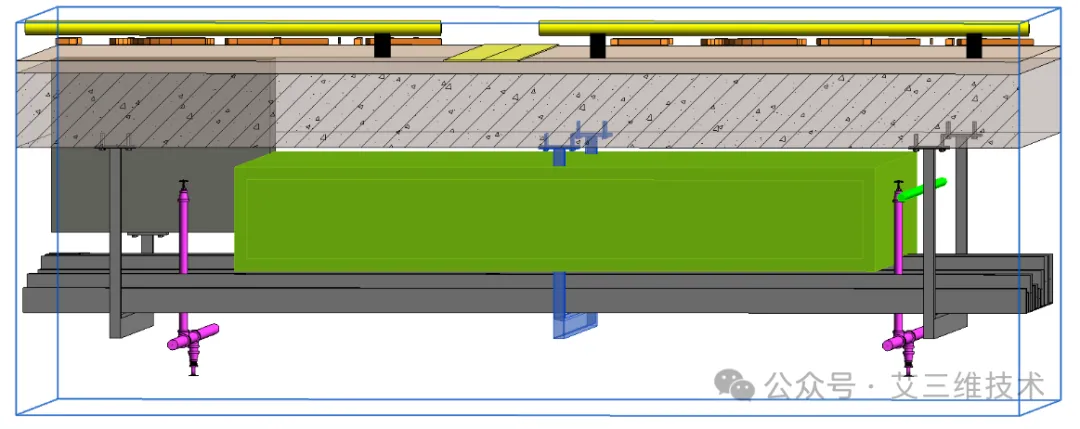

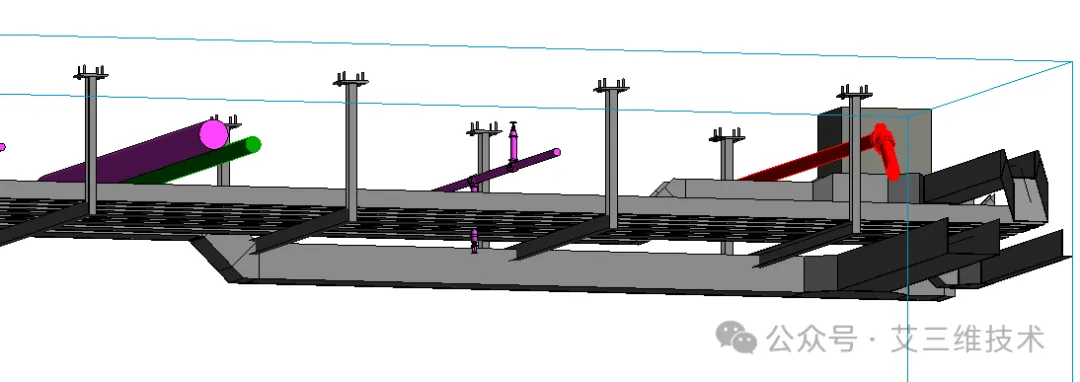

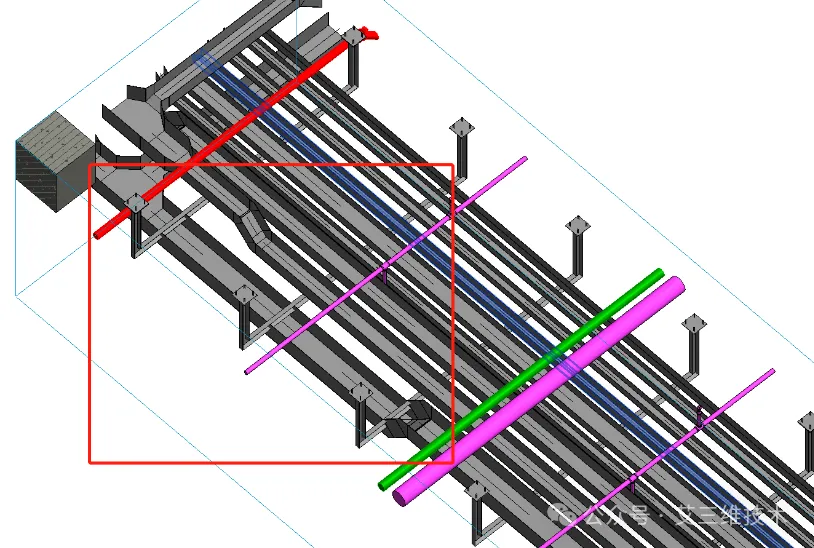

图模复核完成后，团队随即开展负四层综合支吊架深化设计。过程中遇到三个典型问题：部分桥架下翻与支吊架碰撞；按1.5米间距布置支吊架时，部分点位被风管挡住；某些区域常规支架无法满足承托要求，需延长槽钢并用吊环固定下方桥架。

针对这些问题，团队逐一分析现场条件，通过调整支架布置形式、在风管阻挡区域改设龙门架、定制异形构件等措施分别予以解决。

建模是技术，更是管理
BIM机电建模，技术是基础，管理才是关键。模型按期推进、碰撞问题闭环、支吊架落地，每一步都离不开设计、施工、结构多方的高效协同。最终交付的不只是模型和图纸，更是一套完整的工程决策记录——这才是项目最宝贵的资产。

〈〉
