Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展

2026/09/17

一、先选路线：S-N曲线还是XFEM
艾三维-Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展1

疲劳失效占工程结构服役失效的多数，但Abaqus中做疲劳分析，首先要区分两条路线。S-N曲线法基于名义应力幅值与循环次数的关系，适用于高周疲劳，结构整体处于弹性范围，关注的是“能撑多少次”。XFEM裂纹扩展法面向已存在裂纹或缺陷的结构，追踪裂纹路径与扩展速率，回答的是“裂纹会怎么走、何时到临界尺寸”。选错路线，后续参数再精确也难得到有效结论。

二、S-N曲线：数据来源与平均应力修正
艾三维-Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展2

S-N曲线是应力-寿命法的核心输入。优先使用与目标材料状态一致的实验数据；缺乏实验时，可参考MIL-HDBK-5、SAE J1099等标准。拟合常用Basquin方程，斜率参数典型值在0.08–0.15之间。Abaqus中通过*FATIGUE子选项输入数据对，至少5–6个点以保证插值精度。实验室曲线多为对称循环，实际构件常承受非对称载荷，需选择平均应力修正模型。Goodman偏保守，应用最广；Gerber较乐观，适合韧性材料；Soderberg最保守，以屈服强度为基准。

三、Direct Cyclic：低周疲劳的高效求解
艾三维-Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展3

低周疲劳中塑性变形不可忽略，逐周计算效率极低。Abaqus的Direct Cyclic分析步利用傅里叶级数近似循环响应，直接求解稳定循环状态，跳过过渡过程。设置时注意傅里叶项数，默认11项通常足够，尖锐应力集中或复杂接触时可适当增加。循环载荷需定义为周期性幅值曲线。存在接触非线性时，收敛难度上升，需调整迭代容差与增量步。Abaqus/Standard内置的Direct Cyclic Fatigue模块可直接将稳定循环的塑性应变与能量耗散用于寿命计算。

四、XFEM：无需重划网格的裂纹扩展
艾三维-Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展4

XFEM通过单元内富集函数和水平集描述裂纹面，使裂纹可在单元内部任意扩展，避免传统方法每步重划网格的高成本。疲劳裂纹扩展需将XFEM与Direct Cyclic耦合，采用能量型断裂准则，通过*FRACTURE CRITERION定义，并用Paris定律参数C和m标定。完整流程包括：建立含初始裂纹模型，定义循环塑性行为，设置Direct Cyclic分析步与循环载荷，定义断裂准则，提交计算后提取a-N曲线与裂纹路径。验证表明，XFEM能较好复现紧凑拉伸试件的实验a-N曲线。

五、方法对比与工程组合

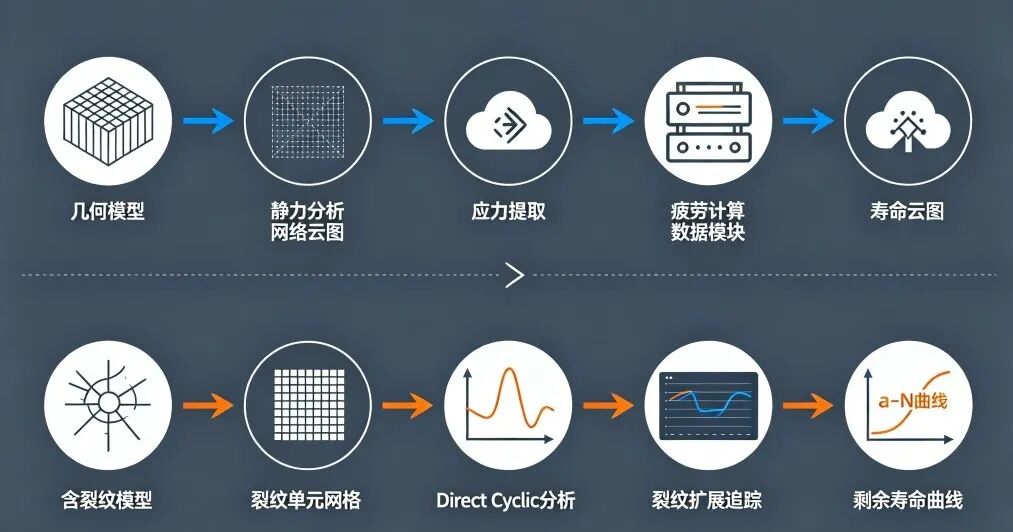

艾三维-Abaqus疲劳寿命预测：从S-N曲线到裂纹扩展5

S-N曲线法适合高周疲劳、焊接结构、螺栓连接与振动耐久，输出寿命云图与安全系数，计算效率高。XFEM适合含缺陷构件、断裂安全评估与损伤容限设计，输出裂纹路径、a-N曲线与剩余寿命。实际工程中两者常组合：先用S-N曲线评估裂纹萌生寿命，再用XFEM分析初始裂纹的扩展寿命，叠加得到总寿命。对于多轴疲劳或蠕变-疲劳交互，可通过UMAT/VUMAT实现自定义损伤模型，但“萌生—扩展”框架已能覆盖多数设计验证与安全评估需求。

〈〉
