BENTLEY 综合管廊解决方案

城市市政公用管线是城市赖以正常运行的生命线，传统的市政公用管线各自为政地敷设在道路的浅层空间内，因管线增容扩容不但造成了“拉链路”现象，而且导致了管线事故频发，极大地影响了城市的安全运行。

什么是综合管廊

建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。

——《城市综合管廊工程技术规范》（GB50838-2015）

综合管廊类型

按功能分类：

• 干线综合管廊

一般设置于机动车道或道路中央下方，采用独立分舱敷设主干管线的综合管廊。

• 支线综合管廊

一般设置在道路两侧或单侧，采用单舱或双舱敷设配给管线，直接服务于临近地块终端用户的综 合管廊。

• 缆线管廊

封闭式不通行、盖板可开启的电缆构筑物，盖板与地坪相齐或稍有上下。

按施工工法分类：

• 暗挖法综合管廊

• 明挖法综合管廊

• 预制拼装综合管廊

综合管廊建设面临哪些技术难点

一、在综合管廊建设过程中，常规的钢筋混凝土及圬工砌体结构设计、施工较繁琐，且从基坑开挖到通车所需工期较长，因此需对适用于城市综合管廊的新型材料和结构（如波纹钢结构）进行系统的研究与分析。

二、复杂地质条件下的综合管廊工程建设存在施工慢、技术难、危险多等问题，急需确定针对湿陷性黄土地区、吹填土地区等复杂地址地区的设计方案。

三、我国地下综合管廊建设起步晚，在抗震减灾设计方面存在着诸多不足亟待解决。虽然《建筑抗震设计规范》GB50011-2010规定了需要进行抗震设计的情况，但对抗震设计并无具体规定，并且缺乏抗震支架的相关设计标准及规范。因此，为了保障城市地下综合管廊的安全，紧跟城市现代化建设步伐，提升综合管廊建设的经济性和抗震性能，保证了人民生活质量，城市地下综合管廊抗震系统研究工作的开展，已到了刻不容缓的地步。

四、综合管廊施工工艺与设备还有待进一步更新与发展。管廊工程属于新兴工程，尚无全面的施工技术经验，对于施工工艺的选择应用缺乏统一认识，从而在施工过程中会导致施工工艺选择不当，对工程安全、质量、进度方面产生影响，增加成本和投入。因此，对于城市地下综合管廊施工工艺和设备的研究，有利于整个行业进一步完善地下综合管廊的施工工艺，使施工单位能更好地参与管廊建设，对于企业在整个行业中增加竞争力有着极其重要的意义。

五、BIM技术在综合管廊建设中的应用方案还有待研究。通过将BIM技术全面应用于综合管廊的设计、施工全过程，通过方案模拟、深化设计、管线综合、资源配置、进度优化等应用，可避免设计错误及施工返工，提高经济、工期效益。

六、燃气属于易燃易爆气体，对燃气在综合管廊中的设计、施工、管理和日常维护需要深入研究。结合燃气自身的特点和燃气工程中的经验，对燃气管道入廊后对管廊结构、安全控制和运营、维护管理等方面提出具体要求，以保证管廊的安全。

Bentley 综合管廊解决方案特性

综合管廊解决方案架构

1.可视化智能化的多专业相互协同设计方式

可视化、智能化的多专业相互协同设计是以设计内容为核心的方式，以实时的三维信息模型的直观方式来完成工程师间的设计提资。多专业在协同环境下实时开展协同设计，直观的校核方式，大幅度的提升设计效率，缩减项目周期。

• 高效的协同设计管理

  项目图纸管理、项目权限设定、 协同设计环境设定。




• 实时的专业间碰撞检查

  在设计时，可实时查看专业间配合情况， 将设计碰撞解决在初期阶段。




• 新的模型校审方式

  专工校核提前到三维设计图上进行， 二维施工图纸从三维设计中自动生成。

2.投标资料制作

• 投标动画制作

  不需要使用额外的软件制作，设计完成后，使用Bentley设计软件可完成照片级鸟瞰图，并制作漫游动画。




• 施工进度模拟，吊装模拟

  与时间轴关联，完成施工进度模拟的可视化，以及设备进场时的运输过程模拟。

• 3D PDF方案交流

  三维变电站模型可导出制作成PDF文档，并进行三维漫游和属性查看，方便进行技术交流和方案介绍。

• 移动终端技术

  支持常见移动终端设备对协同设计平台的访问，支持智能图纸校审等。

3.复杂节点设计

通过OpenBuildings Designer（ 以前叫作 AECOsim Building Designer）对综合管廊的复杂节点进行设计，解决管廊内复杂管线问题。

复杂节点设计

端部井设计

管理中心

4.开放性和集成性

Bentley综合管廊方案是依托于Bentley强大的开放的数据单元进行设计，可以将SKP 模型，U3D等模型直接导到Bentley平台深化设计。

支持导入多种格式

直接打开多种数据格式

Bentley 综合管廊整体流程和设计流程

整体流程

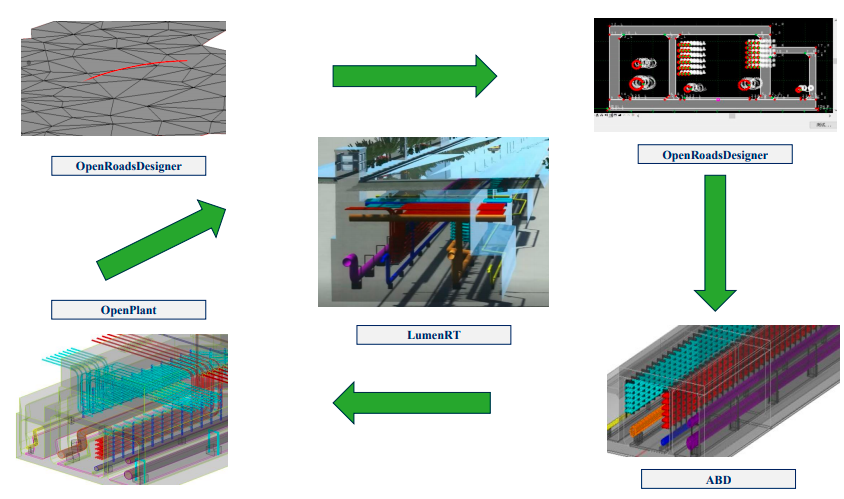

设计流程

通过专业的设计软件进行管廊设计

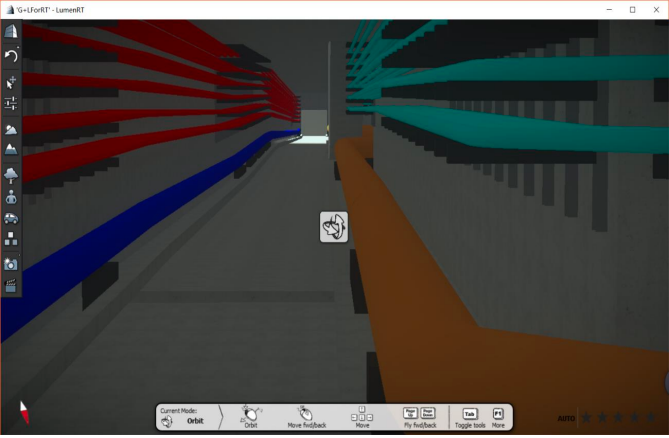

综合管廊——三维成果

3D布置模型

出线舱
