数字化三维设计技术的应用优势

数字化三维设计技术的应用优势主要有：

1.碰撞检查

三维协同设计的最大效益体现，将有可能发生的设计问题解决在设计阶段，大幅度的提高设计质量和设计效率。该功能实施的前提是一个准确的三维信息模型，包括准确的3D导线(具有专利的3D导线创建功能)、设备;涵盖所有专业(建筑、结构、暖通、水工、场地)的设计模型，方便校验结果分析工具，自动生成千涉校验报表(含截图和关键说明）。

2.安全净距校验

引进三维设计技术后，可以实现很多二维设计技术不能实现的校验功能,如带点间隙校验,风偏校验等。布置设计是变电工程设计的重点，而带电安全距离校验技术更是布置设计的重中之重。

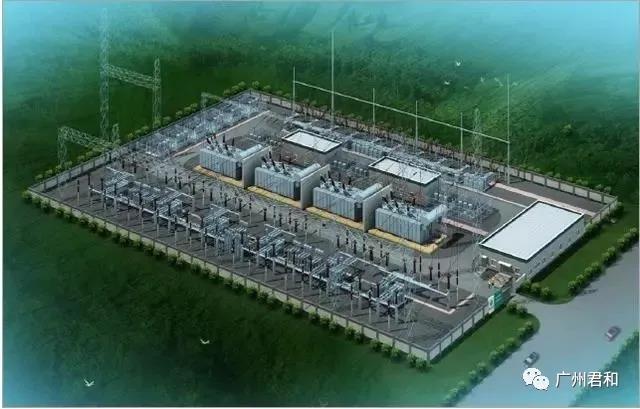

三维设计技术等同于计算系统上的真实变电站，可以方便准确的完成出线集中、空间受限的关键区域的设计，而这些关键区域的设计往往是一个变电工程布置方案优劣的瓶颈。三维技术可以准确模拟出实际的情况，结合参数化模型信息就可以快速的完成静态和动态下的安全距离校验。

3.数据关联

依据数据库，设计数据在不同图纸间可实现动态同步，可以实现设备数据在三维布置图、间隔断面图、设备安装图之间共享和同步。基于通用设备模型库的建立，项目设计更趋向于施工图深度的典型设计，在新项目设计时，可通过对设备型号的快速修改后由软件工具自动修改主接线、布置图、间隔断面图中的设备信息，而达到标准化、智能化设计的目标。

4.投标动画制作、施工进度模拟

三维技术的最大特点就是直观,引进三维设计技术后,就可以对设计成果进行相应的

产寻既浏览操作以方便方案介绍或者设计交流,可实现基于变电站三维模型的分类和

分区域可视化浏览查询。

5.出图方式的提升

引进三维设计技术后，二维施工图纸可以从三维的布置设计中剖切出来，获得的二维图纸与三维的布置设计间保持整同步关联，如果三维布置设计进行了调整，则相应的二维图纸会自动的进行同步，极大的方便了设计人员，既提高设计质量，又提高设计效率。

6.精准的成本预算

随着精细化设计要求提出,精准的材料统计功能成为必要的需求。基于三维信息模型与项目数据库,可以方便的实现精准的材料统计。可以按照整个项目范围、不同电压等级配电装置区域或某个间隔等为范围来进行相应的材料统计,完全能够满足设计精度及深度的要求。

7.数字化移交

三维信息模型不仅仅是单纯的几何模型，同时还带有完整的设计数据信息，而且与数据库有逻辑关联，可方便的实现数字化移交。

8.多专业协同设计

大型项目的设计要求各设计专业间能够实现协同设计，以便提高设计效益,及时的发现专业间的配合问题，提高设计的质量。三维设计技术是协同变得更方便更直观，尤其是布置设计部分，可以将很多的协同问题在设计阶段解决。

项目设计时，各专业给基于同雷一个项目基准点，可同步进行自己本专业内容设计，如果发生干涉或配合问题，可以及时发现解决。
