深圳市第三人民医院改扩建项目BIM实施应用

项目概况

深圳市第三人民医院改扩建工程项目是市重大民生项目之一，项目总投资约4.34亿元，建筑面积为62537.65平方米，地下2层、地上22层，建筑高度96.6m。一层为住院大厅、放射科，二至四层为医技各科室，五层为15间手术室（含工业化装配式手术室一间），六层为设备层，七层为ICU重症监护室，八至二十一层为住院病房，二十二层为教学办公用房。

项目为深圳市第三人民医院新增床位850个新增放射科及静脉配置中心等医技用房，有效缓解了市三医院床位紧张的困难及周边区域居民的看病难、住院难问题。

项目BIM成果展示

模型展示

建筑模型

结构模型

机电模型

6F机电专业

模型整合

重点部位剖面

机电预留预埋图

B2给水泵房效果图

B2水泵机房

B2制冷机房

可视化（渲染与漫游）

B2层漫游

BIM技术在项目中的应用

铝膜施工BIM应用

项目九层以上为标准层，层高4.2m，按后浇带分为A、B两个区，铝模安装采用大区中再分段。

铝膜模型

模型与现场对比

通过BIM模型与现场对比，发现现场存在的问题，运用安全技术交底中。

铝模设计问题汇报

发现问题及时与铝模设计沟通、变更图纸，保证铝模加工的准确性。避免现场加工和二次返厂加工。

监督预制厂加工进度和生产准确，保证铝模顺利施工。

节省了备料时间和备料成本。经统计,备料率约为5%左右。

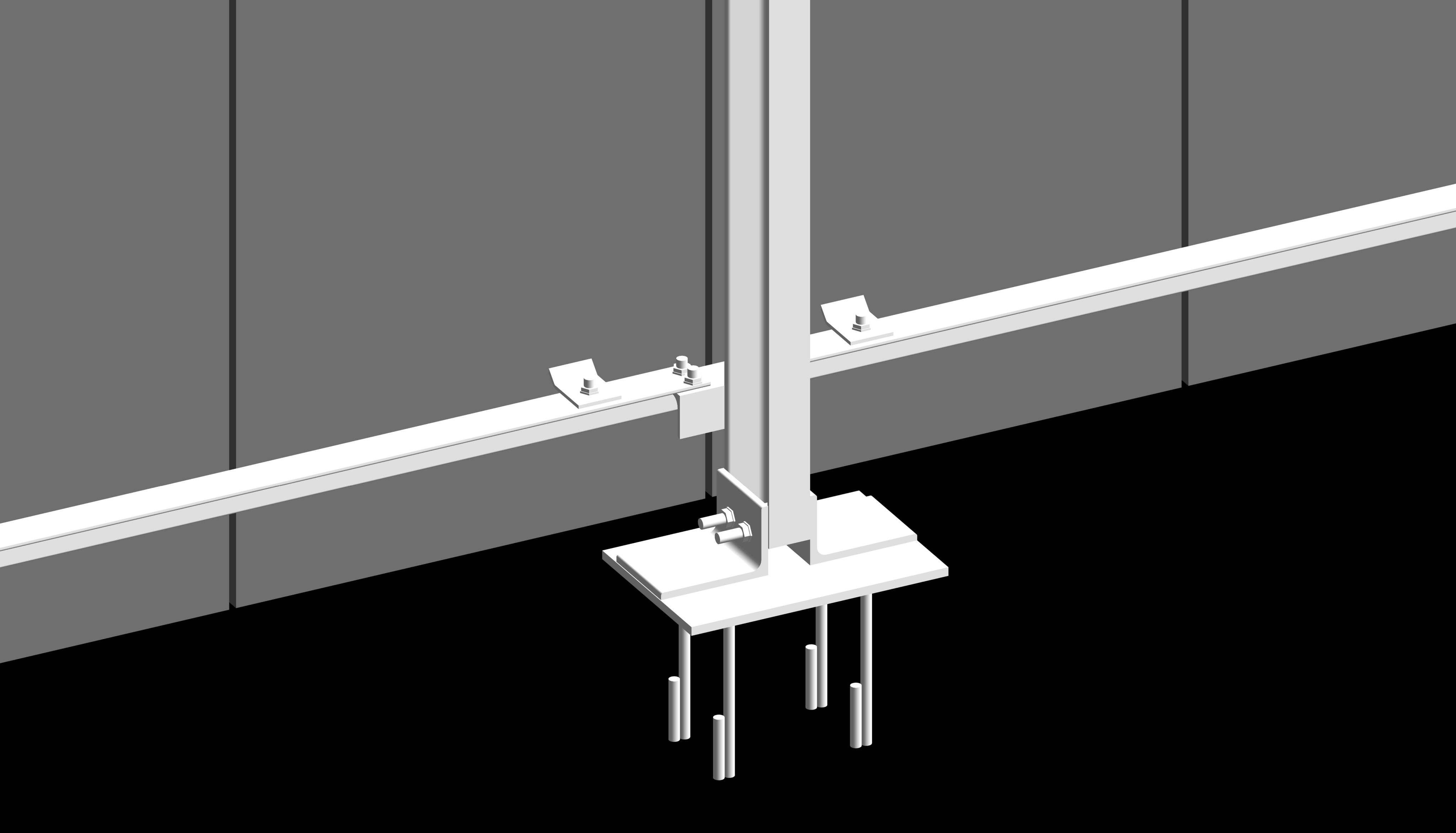

幕墙施工应用

优化设计（异型幕墙）

在不影响外饰效果的情况下，进行参数化设计，优化幕墙外表皮，将幕墙曲面嵌板进行优化，拟合成平面玻璃。

协调各专业碰撞问题

让幕墙专业模型和其它专业整合，进行碰撞校审。不仅做硬碰撞（物理意义上的碰撞）还可以做软碰撞（时间上的碰撞校审、间隙碰撞校审、空间碰撞校审）也可以定义复杂的碰撞规则，提高碰撞的准确性。这样也就避免了施工阶段的资源浪费，也提高了设计施工速度。

施工阶段的下料

由于模型建立的精确性，可以生成型材图，利用明细表生成下料单。极大减轻了设计人员在下料阶段的工作量。

利用模型和明细表的关联性，当模型中的信息改变明细表统计数据也会改变，这样可以实现在建造过程中的实时监控。

管线综合

管线综合目标

1）按照等级调整各级管道避让原则。

2）满足各区域净高要求，6F层高4.2m，要求房间净高3m，走道净高2.8m。

解决思路

序号	问题	解决方案
1	管道密集，排布不合理	不改变使用功能和规范要求的前提下变换管道走向和排布
2	净高不满足要求（如风管尺寸过高）	改变设计方式，如风管，在不改变截面积情况下，改变宽高比例
3	不满足净高需穿梁处	高于1.2米梁考虑穿梁，如果不是则变换管道走向

机电与结构梁冲突

在二位平面视图中，看不出风管有任何的位置不当，但当模型建好之后与结构进行整合，问题就出来了，调整原则没在允许的范围内。

二次平面布置

通过建模来合理确定各个区域功能，并不断优化，达到最佳的二次平面布置方案。
