山区隧道地质快速建模

山区隧道地质通常具有形成原因多样、地质构造复杂等特点，对BIM工程师进行地质建模提出了较高的要求，如何能够对该类地质模型进行快速建模，提高建模效率呢，我们依托于CivilStationDesigner总结了以下方法，以飨读者。

第一步：搜集整理资料

包括：地质纵断面图(沿路线)、通过PowerCivil创建的路线模型、地形模型，对地质纵断面图中的线条进行适当人工修正(比如裁剪过长的线段，或者延伸不够长的线段，以使图形准确)；

第二步：整理地质纵断面图中图元的图层。

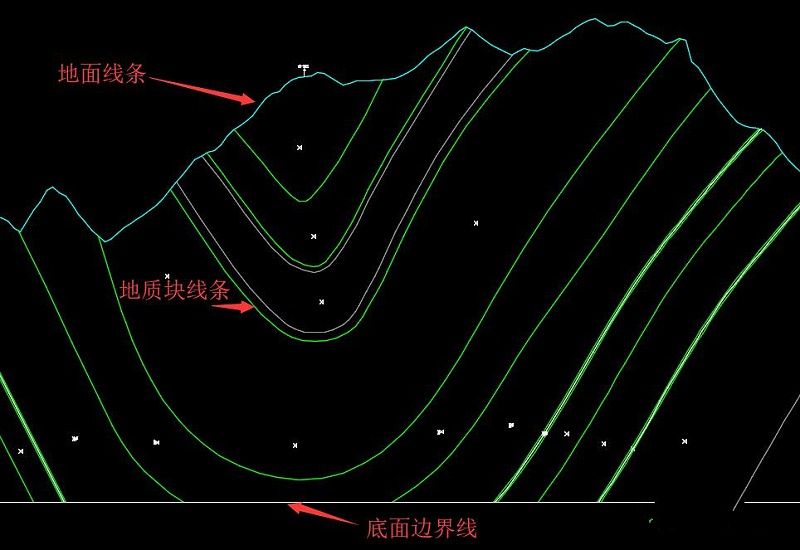

将“地面线条、地质块线条、底层边界线”这三类线条的图层分别设为“dmx、dzx、dx”（该步骤可以在CAD中进行，也可以在CivilStationDesigner中进行）；

第三步：新建dgn文件

将上述纵断面参考进来

第四步：综合地质分层

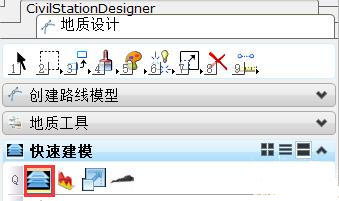

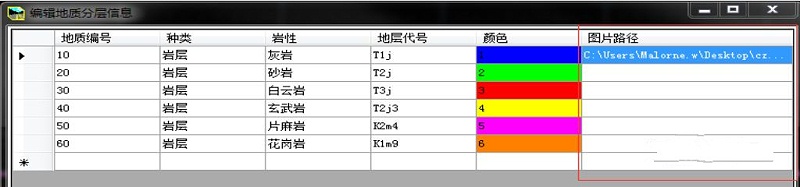

点击“CivilStationDesigner-地质设计”中的“编辑综合地质分层信息”按钮，输入本项目的地层编号、种类、岩性、地层代号、颜色、图片路径信息(其中，图片路径指向的图片将会被贴到我们的地质模型上，小伙伴们一定要选择好看的图片哦)。

第五步：地质纵断面图分区。

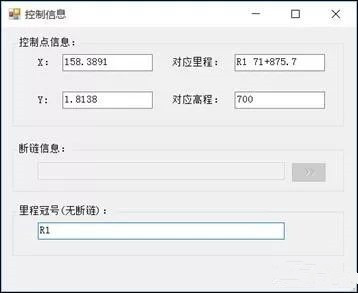

本步骤将会对地质纵断面图进行切割编号(沿路线延伸方向进行地质分区，然后对每个分区内的地质块进行编号)。具体步骤如下：（1）框选一个地质纵断面图；（2）点击“地质断面图分区”按钮；（3）输入“纵断面图编号、剖面位置、对应剖面、横纵比例、控制信息”等(可在图形上任选一个点，获得其相对于当前纵断面的控制信息(x、y、里程、高程))。

第六步：交互匹配地质分区与地质块。

点击该按钮后，分别输入“纵断面编号”，点击“自动匹配”，然后对地质体编号的匹配信息进行检验，保证每行的地质块编号属于同一个地质体，然后输入每行对应的地层编号。上述操作完成后，点击“保存”。

第七步：创建地质模型。

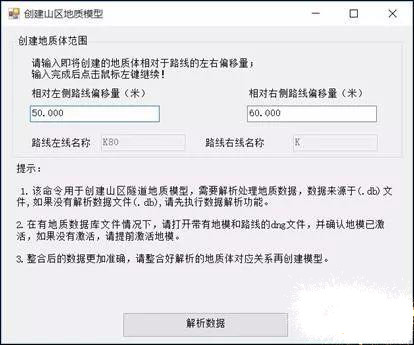

点击该按钮后，根据提示选择路线(如果是双线需要选择左右线)，输入创建模型的约束信息，选择上述“第三步”dgn文件同目录下的同名.db文件，创建地质模型。

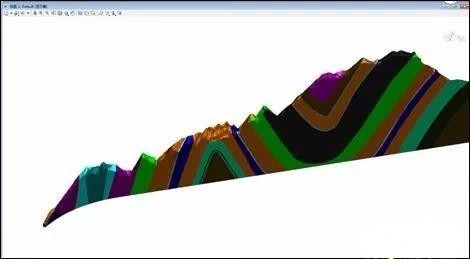

然后小伙伴们就可以看到地质模型的动态创建过程了。

如何创建带有真实材质的地质模型，需要进行一些设置，我们会在下一次进行详细讲解。
