Revit速博插件—简单粗暴提高钢筋建模效率!

作者: 艾三维软件 来源: 艾三维软件 发布日期: 2019.07.24

你知道吗?revit速博插件包,可以简单粗暴的提高钢筋建模效率,动动手指,设置一些参数,就可以将梁板柱的钢筋自动按照要求生成,还是很方便的呢!

一、插件简介

AutodeskRevit Extensions又称Revit速博插件包

是一款可以与Revit配套使用的增强工具包,这个插件包提供了丰富的增强功能,可以加强设计人员之间的协同工作效率,同时还集成了实用的web服务和可靠的设计内容,这个版本仅适用于64位操作系统,有需要的朋友赶快去试试吧!

速博插件特色

其它产品特性,能够扩展和提升软件功能

集成的web服务,能够加强合作,支持可持续性设计

可靠的设计内容,例如能够丰富可视化和渲染功能的专用库和其它工具

速博插件功能

1、勾绘线:使用新的“勾绘线”功能将手绘的图形样式应用到当前视图或定义视图样板中的设置,以将样式应用于多个视图。

2、反走样:在“选项”对话框中,“使用反走样”选项已修改为“使用反走样平滑线条”。现在,您可以为项目中的所有视图或选定的视图启用反走样功能。Revit.ini中的相应设置可以让您为用户对这些选项进行预定义。

3、光线跟踪可用性方面的改进:视图的“光线追踪”交互式渲染视觉样式已得到增强,可提供更快、更高质量、平滑的渲染,改进了颜色精确度和所有背景中的阴影。

4、公式:

exp(x) -- 在公式的早期版本中,软件将exp(x)计算为10^x。从此版本开始,软件将exp(x)计算为e^x。

ln(x) -- 从此版本开始,可将自然对数(对数底e)按公式表示为ln(x)。

5、Revit平台增强功能下列增强功能应用于所有版本的Revit软件

软件特色

1、自适应廊架的创建

2、参数化弧形楼梯和双螺旋楼梯的创建

3、建筑外表皮的创建

4、嵌板形变及形变量统计

5、受力分析

6、钢筋生成

7、钢结构连接节点

8、小工具

使用方法

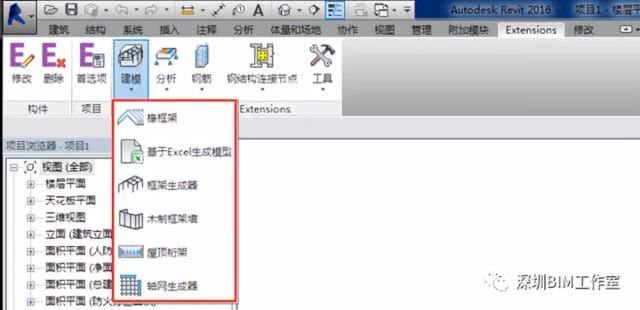

1、进入您需要进行使用的软件,点击建模包括了基于Excel生成的模型、框架生成器等;

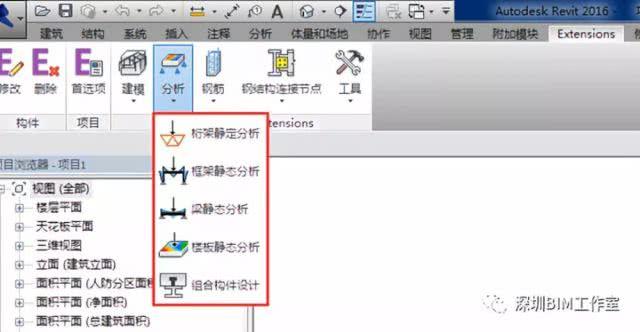

2、分析包括了框架静态分析、梁静态分析、横版静态分析、组合构件设计等;

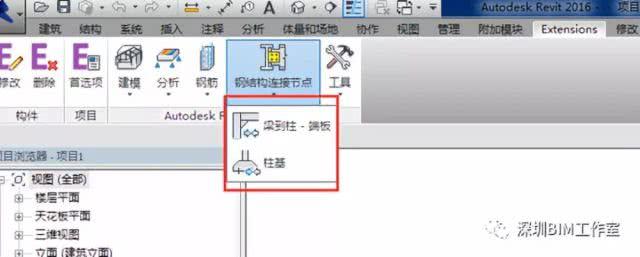

3、钢结构连接点包括了梁到挂—端板、挂基等;

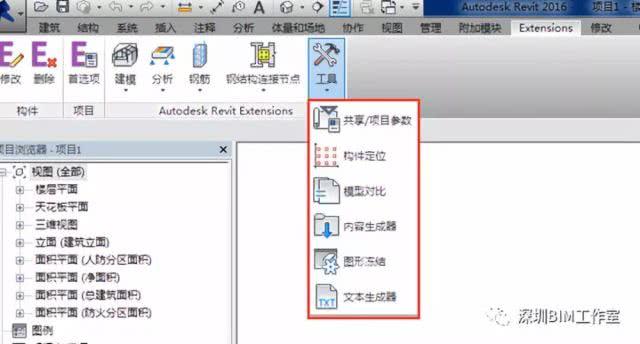

4、工具包括了共享、项目参数、构件定位、模型对比、内容生成器、文本生成器等;

二、插件安装指引

插件安装介绍

本文以16版为例:

插件大小:211MB,解压后达到(667MB),程序为EXE自解压程序

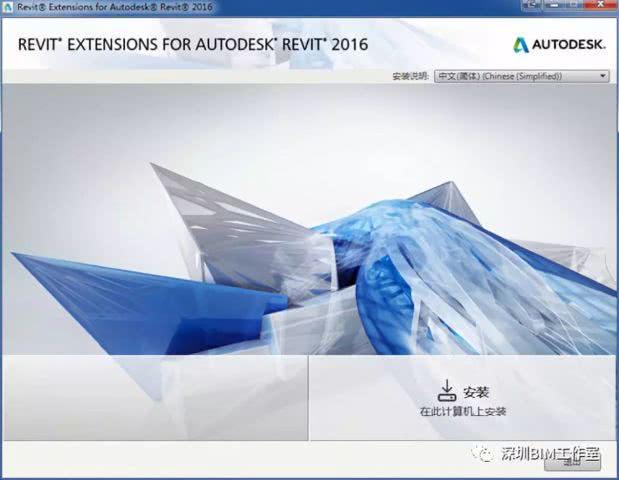

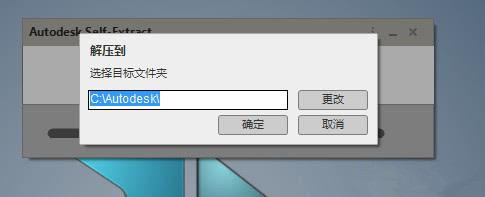

Revit 2016速博插件解压界面:

Revit速博插件—简单粗暴提高钢筋建模效率!

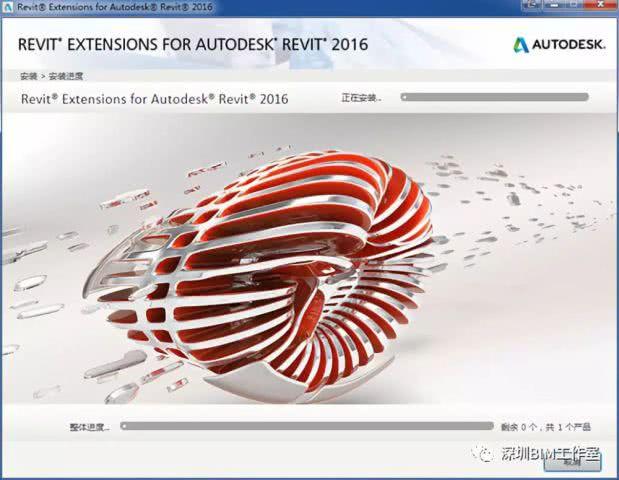

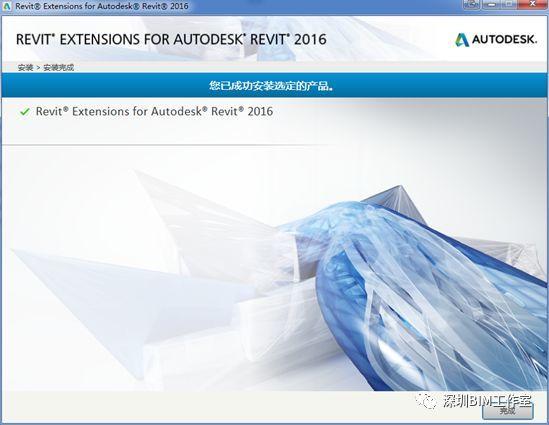

安装过程:

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

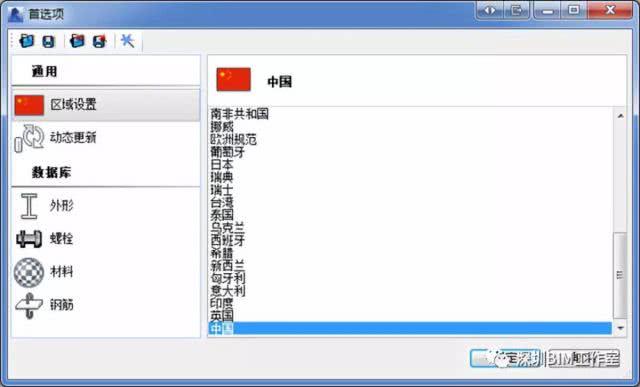

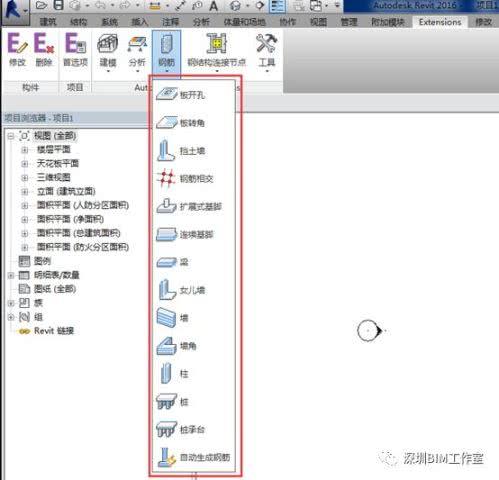

安装完成后打开Revit界面截图:

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

三、插件生成钢筋演示

通过revit速博插件快速自动生成钢筋

第一步:创建简单的梁柱模型

Revit速博插件—简单粗暴提高钢筋建模效率!

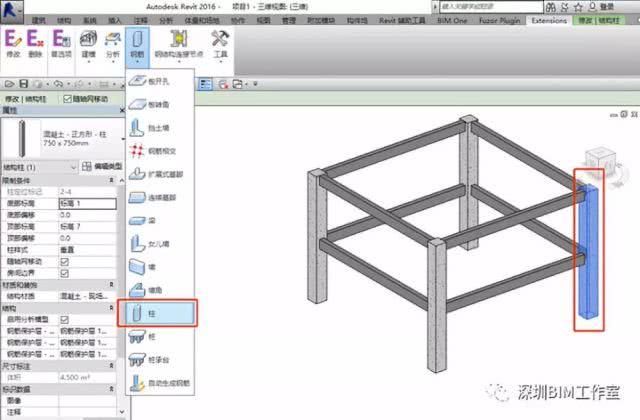

第二步:开始进行梁柱配筋,选中需要配筋的结构柱,如图:

Revit速博插件—简单粗暴提高钢筋建模效率!

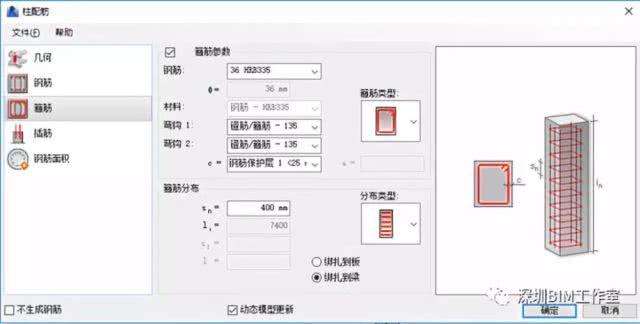

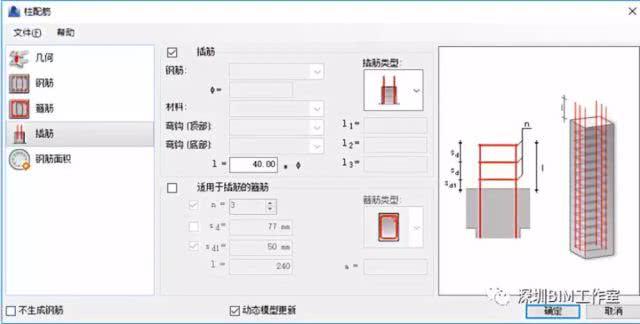

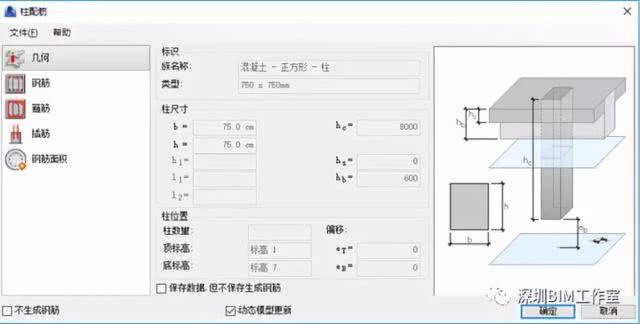

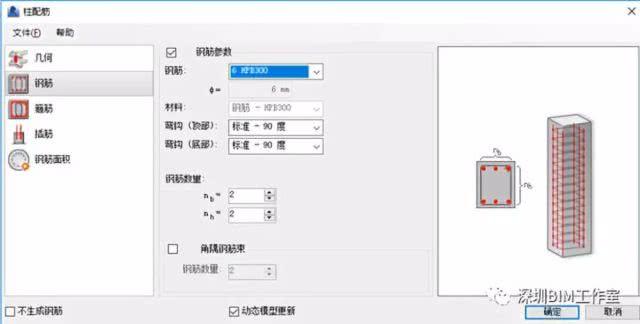

第三步:设置结构柱配筋的基本参数

由于从已经建立的revit模型中加载图元信息,包括结构柱的标识、尺寸、位置

所以,这个对话框中许多参数都处于灰色BOX,不能被选中更改。

注意:如果不勾选“保存数据,但不保存生成配筋”选项,则会在revit中生成和显示配筋。如果勾选该选项,将生成钢筋数据(重启该扩展后可使用),但配筋无法显示。

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

Revit速博插件—简单粗暴提高钢筋建模效率!

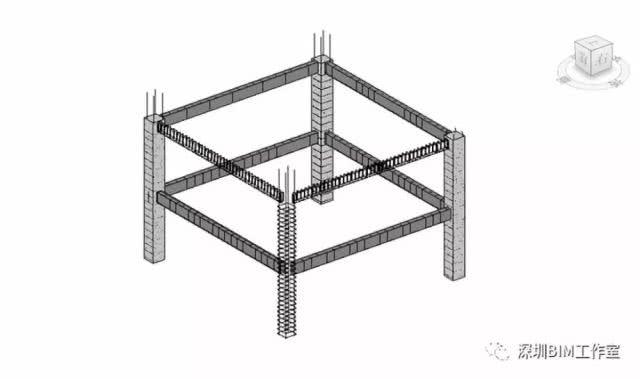

第四步:点击确定,依次给其它构件添加钢筋

Revit速博插件—简单粗暴提高钢筋建模效率!

注意:使用速博比较多的就是配筋功能,能提高钢筋生成的效率,但也有误区,就是有些细节节点的处理,需要通过revit自带配筋和速博插件配筋配合使用,这样才能更好的表现出钢筋的体现。

最后,如果不是一般的需要,不建议将钢筋模型全部建立出来
