「Revit教程」Revit出图|三种Revit出图方法

从今天开始，艾三维软件将会不定期更新怎样从Revit中直接出图，包括（不仅限于）出图流程、线型、线宽设置、填充图案设置、材质设置、符合企业标准的图层设置、剖面图、大样图、文字注释、图纸修订、图框制作、导出CAD设置、打印设置、节点出图等相关内容，我们都知道自从有了Revit、Achicad、Tekla、Rebro等BIM设计软件以来，我们都想从这些软件中直接出符合规范的施工图纸，无奈这些软件出来的图还得经过后期稍微整理才能达到我们想要的，这是比不了传统二维天正出图，今天小编先说说建筑施工图从BIM软件中出图的一些方式，这里还是以Revit出图为例，我们都知道一套完整的建筑施工图包括（不仅限于）有图纸目录，建筑设计说明，工程做法表，平面图，立面图，剖面图、详图等组成，不同的图纸在Revit里出图的方法是不一样的。

在Revit里生成二维图纸基本有三种方式：

1、完全与模型文件关联的图纸

完全基于模型文件生成的图纸。这类图纸是从模型里直接切出并和模型文件相互关联的。

1、平面系统：包括各楼层平面图、屋顶平面图

2、立面系统：包括室外立面图、 各个房间室内立面图

3、剖面系统：包括各个方向的剖面图、墙身剖面

4、局部放大图：包括卫生间详图、楼梯间

5、详图：特殊需要表达的节点详图

6、明细表：包括面积表、门窗表、柜子明细表、室内材料明细表

7、三维透视图/轴测图：包括整体三维透视图、整体轴测图、局部透视图、局部轴测图

2、部分基于模型文件关联的图纸

基于模型文件切出的主体轮廓，后期用2D线样式，填充样式，文字注释等加以说明。

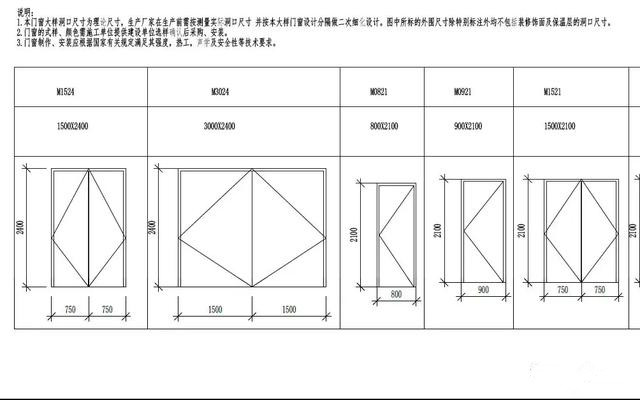

包括：墙体类型、墙身大样、局部剖面、屋面檐口节点 、门大样详图 、窗户大样详图。

3、完全与模型文件不关联的图纸

与模型文件毫无关联的图纸。

其一用REVIT里面自带的绘图工具绘制二维图纸，如2D线，填充样式，文字说明等。

其二从外部导入DWG 文件，可以直接套用，也可以根据需要后期加工。

总平面图（基本从外部导入DWG文件）

项目区域位置图（可以手工绘制，也可以从外部导入DWG文件）

以上的内容用简单的话来说就是Revit出图分三种情况：

一种是模型直接生成图纸，一般是一些平面图或立面图等，这些和模型的完整性及正确性有关；

另一种是直接在Revit中用二维的线条来绘图，这和CAD类似，这种方式是用来补充我们没有办法做详细的模型；

第三种是直接导入已有的CAD图，这种方法比较简单。

4、直接从Revit导出PDF
