Microstation如何管理材质

各位小伙伴们,新的知识点来啦,这次我们了解Microstation 如何管理材质。

Microstation材质库位置

  1. MS v8i材质库位置C:\ProgramData\Bentley\MicroStation V8i (SELECTseries)\WorkSpace\System\materials\Patterns
  2. MS CE材质库位置C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns注意:CE打开PC文件后,材质丢失,可将PC自定义材质贴图复制到MS CE 或v8i材质库中解决。

CE版材质库位置图

Microstation—如何管理材质

材质库使用

  1. 选择定义材质按钮
  2. 找到正在使用的材质,材质库目标文件
  3. 点选材质目标文件夹,打开PC材质库位置
  4. 在CE里赋予材质

材质库默认位置是:

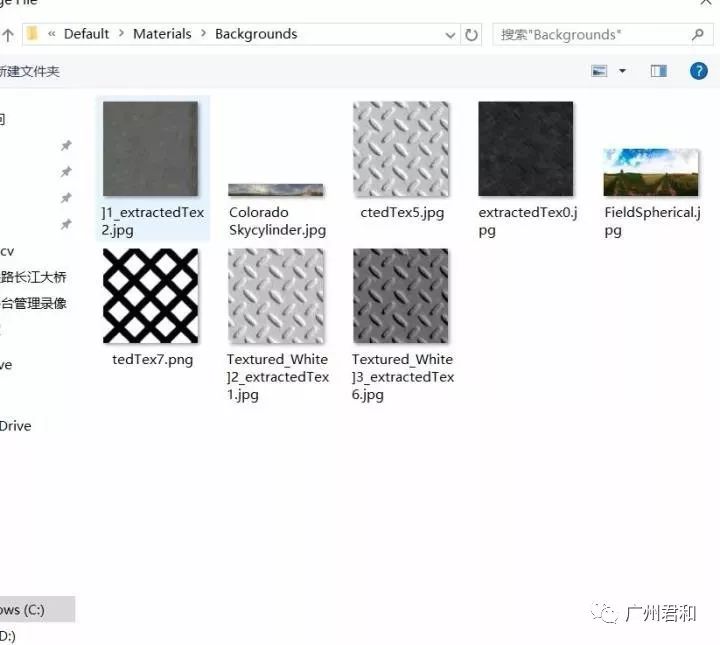

C:\ProgramFiles\Bentley\MicroStationCONNECTEdition\MicroStation\Default\Materials\Backgrounds

材质库如下:

Microstation—如何管理材质

将文件位置重新指定至

MS CE材质库位置

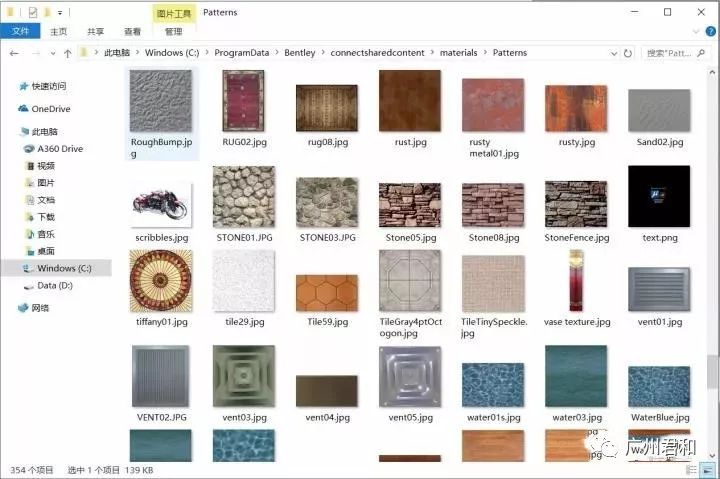

C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns

如果材质库没有“grass_areas.jpg",则从PC材质库复制一下到图片CE材质库C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns

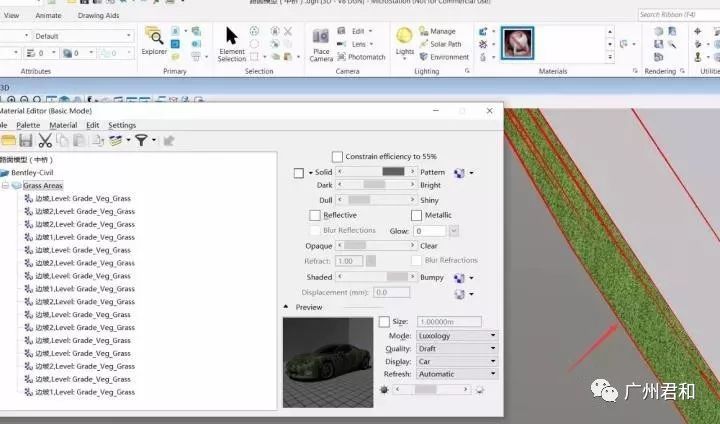

附新材质后,如下图所示:

Microstation—如何管理材质

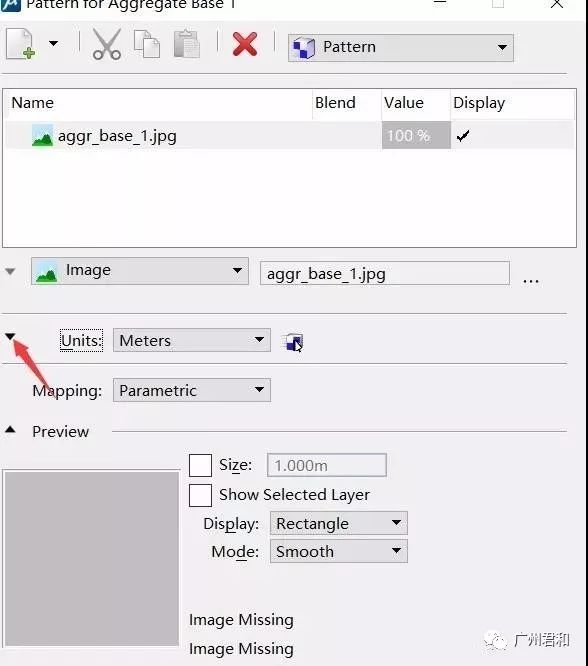

材质附好后,可能不是想要的图片,则在Units选择meters,米为单位。

Microstation—如何管理材质

然后选择左侧下拉箭头。

Microstation—如何管理材质

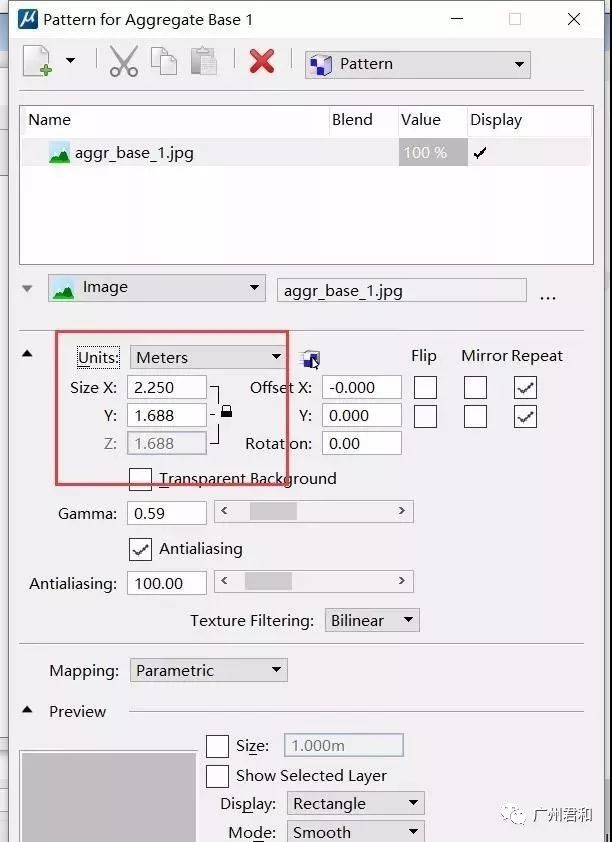

选择xy调整贴图大小。

Microstation—如何管理材质

特别注意:

在Microstaion里材质贴图是有连接和分配三种方式,一种按层/颜色进行分配,另一种作为属性进行连接,第三种按图层管理器按层进行颜色分配。材料有优先权,不同材料连接到元素,而元素已具有层/颜色材料分配,将存在冲突。因此按照优先级来控制材质显示,由高到低为:连接到层替代的材料—连接到元素表面的材料—连接到整个元素的材料—层/颜色分配的材料—连接到层的材料。
