借助6款BIM软件提高钢结构工程设计质量及速度

2024/01/09

钢结构工程是以钢材为主要材料，通过焊接、螺栓连接、铆钉连接等方式将各种钢构件组合成完整的建筑物或构筑物的一种工程类型。钢结构工程广泛应用于工业厂房、高层建筑、大跨度结构等领域，具有结构轻盈、抗震性能好、施工速度快等优点。利用BIM软件进行钢结构设计可以提高设计效率和质量、精细化设计、碰撞检测和优化设计以及施工模拟和优化等方面的优势。

一、钢结构工程的应用领域

· 工业厂房：钢结构厂房具有自重轻、跨度大、施工速度快等优点，适用于各种工业生产领域。

· 高层建筑：高层钢结构建筑具有结构稳定、抗震性能好、材料环保等优点，是现代城市建筑的重要组成部分。

· 大跨度结构：钢结构适用于各种大跨度结构，如大型体育场馆、会展中心等。

· 桥梁和交通设施：钢结构桥梁具有承载能力强、耐久性好等优点，广泛应用于各类交通设施中。

· 海洋工程：海洋工程设施需要承受各种恶劣环境条件，如风浪、盐雾等，钢结构具有良好的耐久性和稳定性。

二、借助6款BIM软件提高钢结构工程设计质量及速度

随着对钢结构工程设计的深入了解，我们会发现其背后所涉及的软件工具也是五花八门。从三维建模软件如STAAD.Pro、ProStructures，到详图设计软件如Tekla Structures，再到专门用于连接设计的RAM Connection等，每款软件都有其独特的功能和优势。熟练掌握这些工具，将有助于我们更加高效地进行钢结构工程设计。

1.三维结构分析和设计软件

STAAD.Pro 是一款全面的有限元分析和设计产品，具备最新的用户界面、可视化功能和国际设计规范。它能够处理各种结构受力情况，包括静力载荷、动力响应、风力、地震及移动载荷。

无论是塔、涵洞、工厂、桥梁还是体育馆和海上结构，STAAD.Pro都能提供强大的分析和设计支持。这背后，是对于不同材料、不同结构形式的深入理解和丰富经验。在满足各种设计规范的同时，如何实现结构的经济性和可持续性也成为了关键。

2.钢结构和钢筋混凝土建模及详图软件

ProStructures 是一款功能全面的钢结构和钢筋混凝土3D深化建模及详图软件，旨在提高生产效率和盈利能力。利用此软件，用户可以创建并自动更新包含钢结构和钢筋混凝土结构的三维模型。ProStructures 集成了 ProSteel（钢结构深化建模和详图软件）和 ProConcrete（钢筋混凝土建模和详图软件）的全部功能，既可生成高质量的钢结构详图和数控加工数据，也可创建精准的3D钢筋混凝土模型和图纸。

3.艾三维钢筋插件

艾三维钢筋插件是基于Revit开发的插件，集成了钢筋三维参数化建模和施工图自动化生成等功能。此插件允许用户在三维环境中布置钢筋，添加配筋、箍筋、插筋、加强筋等，并可执行碰撞检测，以便早期发现钢筋配置问题。此外，该插件还提供了剖切图、投影面和抽测图的定义功能，对加快工程钢筋布置流程具有积极作用。

4.钢结构连接设计软件

RAM Connection 是一款专注于钢结构连接设计的程序。它通过综合计算（包括抗震合规性）分析和设计任意连接类型，并在数秒内验证连接的有效性。通过与三维设计和详图绘制模型的集成以及定制功能的利用，RAM Connection 可优化工作流程。

5.钢结构详图设计软件

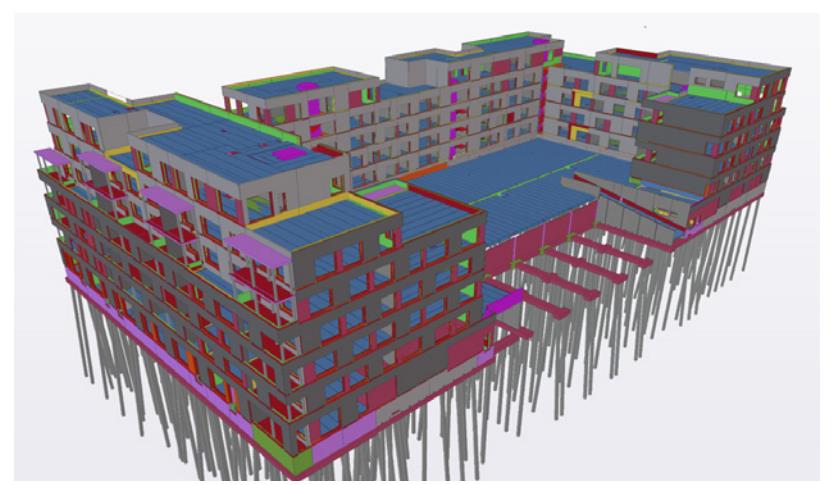

Tekla Structures 是一款多功能的智能建模软件，能创建一个完整的三维模型。该软件采用了基于模型的建筑系统，能够精确地设计和创建各种尺寸的复杂钢结构三维模型，并且模型中包含了加工制造以及安装所需的所有信息。

6.三维配筋软件

三维配筋软件VisualFL是一款集钢筋三维参数化建模和施工图自动化生成于一体的CAD软件。该软件为钢筋设计提供了创新方式，让设计人员从繁琐的制图工作中解脱出来，将精力集中在更有意义的设计工作上。

钢结构工程设计是一个复杂而精密的过程，需要综合考虑多种因素。随着科技的不断发展，我们有理由相信未来的钢结构工程将会更加先进、可靠。如果您对以上软件感兴趣，有采购/租用需求，或者有钢结构项目需要我们提供服务，请联系我们，联系电话：18122393143。

〈〉
