管道智能化监控，助力打造“平安施工”

智能化监控是油气长输管道工程建设及运行升级管理主要措施之一，是提高工程建设管理水平的重要手段，是“弄虚作假”“低”“老”“坏”的克星，是当前信息系统建设任务的重中之重，新建、在建项目必须限期实现智能化监控100%全覆盖。

试点工作成果

艾三维管道公司在中俄东线北段率先开展相关工作；

西气东输管道分公司在智能化监控试点应用方面走在前列，已实现视频数据传输至控制中心，明确专人专岗查看现场视频监控；

西南管道分公司在环焊缝焊口排查开展了智能化监控试点，在人员自动统计、违规自动识别等方面取得了一定成果。

管道分公司

管控能力

根据智能管道建设要求，管道建设工程依托PCM系统搭建智能工地，通过在线路与站场部署无线局域网，确保施工现场wifi信号全面覆盖，焊接、检测、防腐等施工机具，视频监控终端等设备通过无线局域网络接入现场服务器，视频、工况数据基于4G网络传输至中心服务器。

西气东输管道分公司

智能工地

智能工地一体化管理平台深化应用，实践探索“1＋2”智能工地管控新模式。即：综合业务管理+可视化管理+工况数据管理。

新技术应用

引用消费级和工业级无人机、便携式移动摄像设备，并通过4G单兵实现施工现场画面实时传输，研究开发全自动和半自动焊机工况数据采集系统、超长隧道内人员定位系统，探究引入后端图像识别和大数据分析等技术，初步实现行为分析。

北京天然气管道公司

平台建设

智能管道建设平台紧密围绕施工质量和安全管控的需求，充分对接中油管道PCM系统，以施工进度管理、焊口信息管理、现场视频管控管理、现场人员管理、二维码应用管理、移动系统办公管理、线路和站场三维模型建立、档案资料电子化移交管理等分级管控模式确保施工质量、进度和安全受控。

西部管道分公司

现场配置

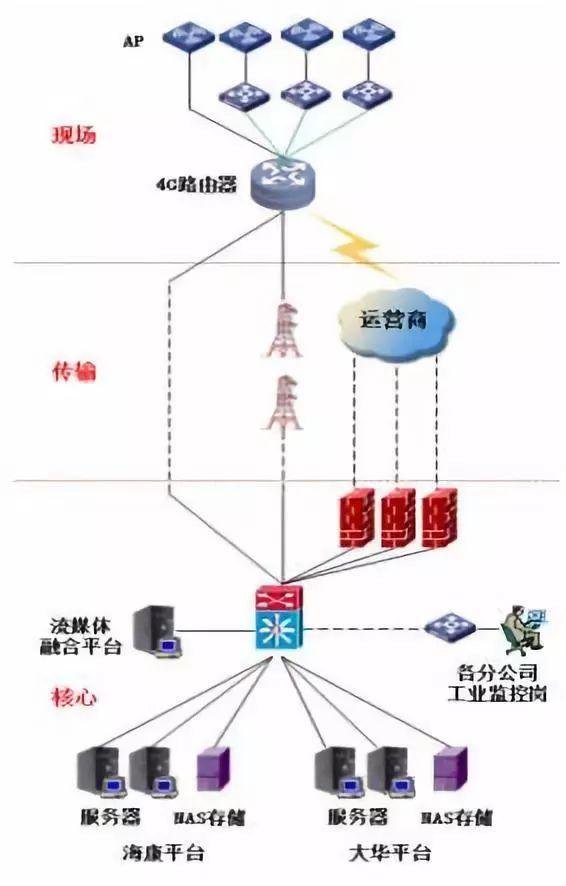

现场配置具备4路4G网络连接功能的路由器，依据现场实际条件选择通过自建光缆（传输）、微波对传、运营商无线接入的方式接入核心。

施工现场

施工现场的信号通过铺设光缆和微波对传方式接到RTU阀室/作业区/场站、根据施工现场4G信号情况，通过4路4G信号接入3家运营商之一，再通过专用链路接入防火墙三种方式传输至核心。

核心

核心通过运营商互联网接口对外提供移动终端实时监控、点播功能。

西南管道分公司

站场

站场管道全过程激光三维扫描，埋地+地面管网厘米级精度三维呈现；关键点施工大事记全过程（影像）记录；人力资源、设备资源进、出场管控；数字化逆向恢复已建内容。

线路

隧道

·  利用勘察地质数据对隧道围岩的岩体结构进行三维空间建模，构建数字化隧道管理系统，还原围岩等级、隧道走向等，以更为直观的方式呈现隧道掘进所处岩层、地质构造等信息。

·  探索隧道工程智能工地系统，通过视频监控、地质三维建模、盾构进度跟踪，实现隧道工程管控。

·  通过对隧道工程各工序数据采集、视频监控的集成，实现工程进度、施工资源、工程资料、信息采集有机融合，构建了“三维可视化”隧道工程管理的系统。
