BIM数控钢筋加工应用介绍

在一般房建类工程的建造成本中，钢筋工程的占比平均达到15%~25%，是项目盈利管理的重要关注点。但是钢筋专业性较强，且需要丰富的钢筋翻样软件 经验及钢筋管理经验，工程项目上钢筋往往会单独的包出去，有专门的钢筋分包，做钢筋深化，这样让本来就稀薄的总包利润更加的减少。

而到了BIM 时代，虽然很多项目都做BIM技术应用，但是也只是应用在混凝土建模上，还没有涉及钢筋这块的工作。或者有些项目尝试着用BIM做钢筋，但是不能产生效益，反而徒增工作量。

BIM数控钢筋加工简要：

BIM数控钢筋加工BIM翻样，数控加工，还可以降低成本。通过精准翻样，在加工前就提前知道了加工一个批次钢筋半成品会产生多少废料，从源头杜绝了额外损耗传统人工加工浪费严重的现象。工人们要做的只是不断将钢筋放入加工平台、按下启动键。以前卖的是大力气，现在照着系统提示做，效率提高，也更轻松易行！

具体实施步骤：

1BIM翻样

在电脑软件中打开工程三维BIM模型，选中一个独立基础，输入混凝土保护层厚度、纵筋和底筋型号、钢筋间距数值等关键参数，点击“确定”，钢筋分布自动显现，只用了30秒。

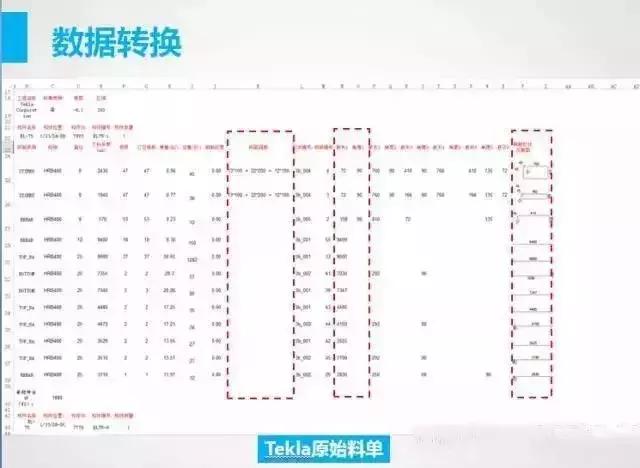

2生成原始料单

选择自定制的料单模板文件，点击“导出”，一份料单立马生成。

3生成加工料单

将原始料单使用自主开发的“料单处理程序”进行优化调整与工位分配，使切割钢筋长短搭配科学，实现套料最优、废料最少，生成各工位加工料单和分拣料单。

4通过网络将料单发送给工人

通过“BIM云管理系统”将加工任务料单发送至到各工位的操作工人。

5工人扫码将任务导入数控设备

一个条形码轻轻一扫，屏幕上立刻出现了用料单。

6数控钢筋加工

选中相应任务，点击启动，盘螺原材经过调直、弯曲，复制出一个个直径1米的圆形箍筋，落入半成品料槽中。整个过程，工人只用站在操作台前监控，彻底告别“手挑肩扛”的工作方式。

另一张操作台上，9米长的螺纹钢原材依次前进，被剪切成所需要的尺寸，套丝、接套筒、再弯折成型……工人们要做的只是不断将钢筋抬上加工平台、按下启动键，也大大节省了体力付出。

总 结

传统的建筑施工图纸是二维平面图，在钢筋翻样，即转化为三维立体结构时，由于各人对图纸的理解不同，造成用料上的差异，浪费不说，还容易出错，现场施工常常需要返工补救。现在借助插件，输入相关参数，钢筋什么形状？多少根？怎么摆放？电脑上一目了然。随后，模型将自动生成用料单。这些用料单将通过“BIM云管理系统”下发到各个工位中的条形码。每个工位看到的料单不一样。照料下单、数控加工，不但尺寸、弯曲度等比人工加工更精准，还大大减少了损耗。
